Auf dem Hightech-Elektronikboard sind serienmäßig alle erforderlichen Schnittstellen integriert und für jeden Anschluss vorbereitet.

Anwendungsbeispiele

Leiterplattenetiketten
Wenn nur wenig Platz zur Verfügung steht – kleinste Etikettengröße 5 x 5 mm

Typenschilder
Schriften, Grafiken und Barcodes gestochen scharf mit bis zu 600 dpi

Karton- und Palettenetiketten
bis zu einer Durchlassbreite von 120 mm

Materialführung
zentriert


Details

1  Abdeckhaube mit großem Sichtfenster
Sie lässt sich weit öffnen. Ihr eingebauter Dämpfungsmechanismus sorgt für sanftes Schließen. Der Etikettenvorrat ist jederzeit einsehbar.

2  Rollenhalter
Die Etikettenrolle wird in den Rollenhalter eingelegt und dabei automatisch zentriert. Verschieden breite Materialien können in der Aufnahme gelagert werden.

3 Transferfolienhalter
Die Transferfolie wird auf den federnden Halter geschoben und mit dem Randsteller und der Positionsanzeige zentriert. Das Einlegen in die Druckmechanik ist einfach und komfortabel.

4  Druckmechanik
Sie wird per Knopfdruck geöffnet und bietet besten Zugriff.

5 Druckköpfe
Alle Druckköpfe sind beliebig austauschbar. Sie werden von der CPU automatisch erkannt und kalibriert. Wichtige Daten wie Laufleistung, maximale Betriebstemperatur  und Heizenergie werden direkt im Druckkopf gespeichert. Die Werte können im Werk ausgelesen werden.

6 Durchlichtsensor
Er ist für Etiketten oder Stanzmarken und Materialende sowie für Druckmarken zentriert angeordnet. Bei mehrbahnigen Etiketten kann auf einen um 10 mm  nach links versetzten Sensor umgestellt werden.

7 Etikettenführung
Mit dem seitlichen Stellrad wird die Breite eingestellt. Die Etiketten werden dabei automaitsch zentriert.

8  Reflexsensor
Etiketten und Materialende sowie Druckmarken werden mit dem verschiebbaren Sensor erkannt.

9  Druckwalze DR4
Zum Reinigen oder zum Wechseln ist die Druckwalze mit wenigen Handgriffen herauszunehmen. Gummierung: synthetischer Kautschuk

   DR4-M25

  DR4-M50

  DR4-M80

Für einen präzisen Eindruck sind bei schmalen Materialien und Transferfolien auch schmale Druckwalzen erforderlich. Damit werden der Druckwalzenabrieb, die Druckkopfverschmutzung und Fehler beim Materialtransport vermieden.

10  Spendefunktion (bei Typ P)
Das Trägerband wird hinter dem Bedienfeld nach unten geführt. Über die Spendekante wird das Etikett vom Trägerband abgeschält. Für die Sicherheit der Anwendung ist das Abspenden der Etiketten zu testen.

Bedienfeld

Intuitive und einfache Bedienung mit selbsterklärenden Symbolen zur Konfiguration der Geräteeinstellungen

1  LED-Anzeige: Netz EIN

2  Statusleiste: Datenempfang, Datenstrom aufzeichnen, Transferfolie Vorwarnung, SD-Speicherkarte/USB-Speicherstick gesteckt, WLAN, Ethernet, USB Slave, Uhrzeit

3  Druckerstatus: Bereit, Pause, Anzahl gedruckter Etiketten pro Druckauftrag, Etikett in Spendeposition, Warten auf externen Start

4 Bedienung

  Schneidemesser: schneiden
Abreiß- oder Spendemodus: Etikett drucken

  Sprung ins Menü

  Wiederholung letztes Etikett

  Unterbrechung und Fortsetzung des Druckauftrags

  Abbruch und Löschen aller Druckaufträge

  Etikettenvorschub

vergrößern

Einstellmöglichkeiten

vergrößern

Druckparameter

vergrößern

Druckoffset Y

vergrößern

Druckgeschwindigkeiten

vergrößern

Videoanleitungen

Externes Bedienfeld

Ist das Bedienfeld des Druckers nicht zugänglich, kann zusätzlich ein externes angeschlossen werden.

gleiche Funktionalität wie am Drucker

Landscape- oder Porträtmodus

Bedienbarkeit beliebig am externen Bedienfeld oder am Drucker

Druckeranschluss: USB 2.0 Hi-Speed Device

1 LED-Anzeige: Netz EIN

2 USB-Steckplatz für den Service Key oder einen Speicherstick, um Daten in den IFFS-Speicher zu laden

3 Anschlusskabel USB für die Stromversorgung cab stellt spezifizierte Kabel zur Verfügung. Längen 1,8 m bis 16 m

Schnittstellen an der Geräterückseite

1  für SD-Speicherkarte

2  2 x USB Host für Service Key, USB-Speicherstick, Tastatur, Barcodescanner, USB-WLAN-Stick, externes Bedienfeld

WLAN Hotspot oder Infrastructure Mode: Im Hotspot Mode kann mit einem mobilen Gerät eine WLAN-Verbindung direkt zum Drucker hergestellt werden.

3  USB 2.0 Hi-Speed Device für PC-Anschluss

4  Ethernet 10/100 Mbit/s

5  RS232C 1.200 bis 230.400 Baud/8 Bit

Typisch     Möglich     Standard     Option

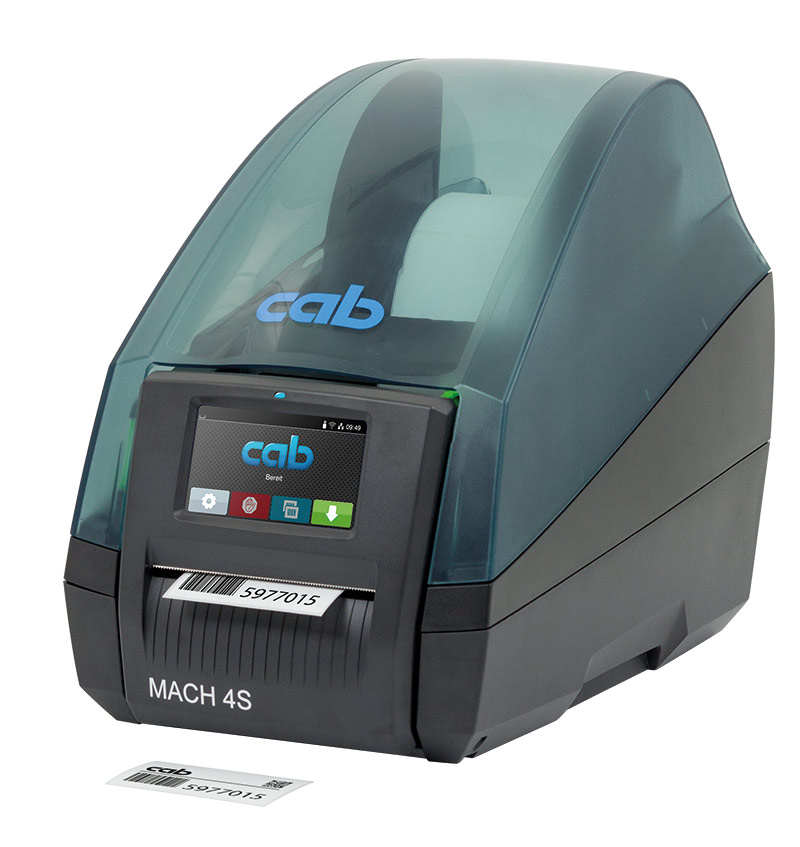

Etikettendrucker	MACH 4.3S		MACH 4S
Materialführung	zentriert
Druckprinzip Thermotransfer
Druckprinzip Thermodirekt				-
Druckauflösung dpi	203	300	300	600
Druckgeschwindigkeit bis mm/s	300	300	300	150
Druckbreite bis mm	104	108,4	105,7	105,7
Druckbeginn Abstand zur Anlegekante	zentriert
Material1)
Papier, Karton, Kunststoffe PET, PE, PP, PI, PVC, PU, Acrylat, Tyvec
Schrumpfschlauch konfektioniert
Textilbänder
Konfektionierung auf Rolle, Spule, Leporello
Konfektionierung Rollendurchmesser bis mm	205
Konfektionierung Kerndurchmesser mm	38,1 - 76
Konfektionierung Wicklung	außen oder innen
Etiketten Breite mm	5 - 116
Etiketten Höhe ohne Etikettenrückzug ab mm	5
Etiketten Höhe mit Etikettenrückzug ab mm	12
Etiketten Spenden, Einzelschnitt ab mm	20
Etiketten Dicke mm	0,03 - 0,6
Trägermaterial Breite bei Kerndurchmesser 38 mm	9 - 120
Trägermaterial Breite bei Kerndurchmesser 76 mm	25 - 120
Trägermaterial Dicke mm	0,03 - 0,16
Endlosmaterial Breite bei Kerndurchmesser 38 mm	5 - 120
Endlosmaterial Breite bei Kerndurchmesser 76 mm	25 - 120
Endlosmaterial Dicke mm	0,03 - 0,5
Endlosmaterial Gewicht (Karton) bis g/m2	180
Schrumpfschlauch Breite konfektioniert mm	120
Schrumpfschlauch Dicke bis mm	1,1
Transferfolie2) Farbseite	außen oder innen
Transferfolie Rollendurchmesser bis mm	72
Transferfolie Kerndurchmesser mm	25,4
Transferfolie Lauflänge bis m	360
Transferfolie Breite mm	25–114
Druckermaße und -gewicht
Breite x Höhe x Tiefe mm	240 x 317 x 435
Gewicht kg	6
Etikettensensor mit Positionsanzeige
Durchlichtsensor für	Etiketten oder Stanzmarken und Materialende, Druckmarken bei durchscheinenden Materialien
Reflexsensor von unten für	Etiketten und Materialende, Druckmarken bei nicht durchscheinenden Materialien
Abstand Sensor von Mitte zur Anlegekante bei Durchlicht mm	mittig oder um 10 mm nach links versetzt
Abstand Sensor von Mitte zur Anlegekante bei Reflex von unten mm	von der Mitte 56 mm nach links oder 10 mm nach rechts einstellbar
Materialdurchlasshöhe bis mm	2
Elektronik
Prozessor 32 Bit Taktrate MHz	800
Arbeitsspeicher (RAM) MB	256
Datenspeicher (IFFS) MB	50
Steckplatz für SD-Speicherkarte (SDHC, SDXC) bis GB	512
Batterie für Uhrzeit und Datum, Echtzeituhr
Datenspeicher bei Netzabschaltung (z. B. Seriennummern)
Schnittstellen
RS232 C 1.200 bis 230.400 Baud / 8 Bit
USB 2.0 Hi-Speed Device für PC-Anschluss
Ethernet 10/100 Mbit/s	LPD, RawIP-Printing, SOAP-Webservice, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC
2 x USB Host auf der Rückseite	Service Key, USB-Speicherstick, USB-WLAN-Stick, USB-WLAN-Stick mit Stabantenne, Tastatur, Barcodescanner, externes Bedienfeld
USB-WLAN-Stick 2,4 GHz 802.11b/g/n	Hotspot oder Infrastructure Mode
USB-WLAN-Stick 2,4 GHz 802.11b/g/n + 5 GHz 802.11a/n/ac, Stabantenne
Peripherieanschluss für Schneidemesser oder Spendefunktion
Betriebsdaten
Spannung	100 - 240 VAC, 50/60 Hz, PFC
Leistungsaufnahme	Standby < 10 W / typisch 80 W / max. 200 W
Temperatur/Luftfeuchtigkeit: Betrieb	+5 - 40 °C / 10 - 85 %, nicht kondensierend
Temperatur/Luftfeuchtigkeit: Lager	0 - 60 °C / 20 - 85 %, nicht kondensierend
Temperatur/Luftfeuchtigkeit: Transport	–25 - 60 °C / 20 - 85 %, nicht kondensierend
Zulassungen	CE, UKCA, FCC Class A, ICES-3, cULus, CB, CCC, BIS, BSMI, KC-Mark, Mexico Reg. → BIS nicht für 4.3 S/C-Varianten
Bedienfeld
Touchscreen LCD-Farbdisplay Bilddiagonale “	4,3
Touchscreen LCD-Farbdisplay Auflösung Breite x Höhe px	480 x 272



1. Die Materialangaben sind Richtwerte. Kleine Etiketten, dünne, schmale, dicke und steife Materialien sowie Etiketten mit starkem Kleber sind zu testen, ebenso die Spendefunktion.
2. Die Transferfolie muss mindestens der Breite des Trägermaterials entsprechen.
