Tube-Etikettiersysteme AXON 1
Schnelle Zuordnung von Laborproben bei vertikaler Tube/Vial-Lage

Etikettiersysteme für Tubes und Vials

Tube-Etikettiersystem AXON 1vergrößern

Tubes
Tubes / Röhrchen etikettieren


Vials
Vials / Fläschchen etikettieren

Für die schnelle und zuverlässige Zuordnung von Proben in Labors ist deren eindeutige Kennzeichnung unabdingbar. Diese erfolgt durch die Etikettierung der Tubes oder Vials individuell mit selbstklebenden Etiketten. 1D- oder 2D-Codes ermöglichen beim Transport von Proben und bei deren Archivierung vollautomatisierte Prozesse.

Beim AXON erfolgt der Etikettendruck im Thermodirekt- oder Thermotransferverfahren. Druckauflösungen von 300 dpi oder 600 dpi erreichen perfekte Randschärfe und hohen Kontrast. Kleinste Codes und Schriften lassen sich sicher lesen.

Der Zyklus einer Kennzeichnung dauert weniger als zwei Sekunden. Das Einsetzen der Tubes und Vials ohne oder mit Verschlusskappe kann von Hand oder automatisiert durch ein Handlingsystem erfolgen.

Selbsterklärende Symbole am Bedienfeld ermöglichen intuitive Bedienung. Die Etikettenrolle und die Transferfolie sind einfach zu wechseln. Zur Reinigung der Druck- und Transportwalzen und deren einfachen Wechsel bei Verschleiß liegt ein Werkzeug bei.

Daten lassen sich über RS 232, USB, Ethernet oder kabellos über WLAN bzw. Bluetooth übertragen. Die Einbindung in ein Labor-Informations-Management-System (LIMS) ist möglich. Im Betrieb ohne PC erfolgt die Eingabe variabler Daten über das Bedienfeld, eine Tastatur oder einen Scanner. Die Eingangsspannung beträgt 110-240 VAC bei 50/60 Hz, optional sind 36-60 VDC Gleichspannung möglich.


Vergleich der Tube-Etikettiersysteme

AXON 1
AXON 1
AXON 2
Weitere Informationen zu AXON 2
AXON 1   AXON 2
Module des Etikettendruckers SQUIX 2P und des Tube-Applikators in einem Gehäuse Drucker Standardetikettendrucker SQUIX 4MP mit AXON 2-Applikator
bis 56 mm Etikettenbreiten bis 110 mm
vertikal Tube / Vial-Lage horizontal
Tubes und Vials lassen sich nach dem Einsetzen in die Aufnahme befüllen und verschließen. Besonderheit Tubes und Vials lassen sich nach der Beschriftung automatisch auswerfen, z. B. in eine Auffangbox.
7 mm bis 26 mm,

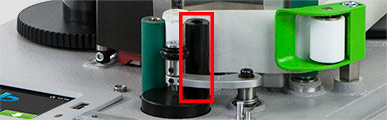

optional 16 mm bis 38 mm
Tube / Vial-Durchmesser 10 mm bis 22 mm,
optional 7 mm bis 12 mm
20 mm bis 130 mm Tube / Vial-Längen 25 mm bis 120 mm
Vorwarnung auf das Ende der Etikettenrolle
Code-Checker zur Verifizierung von Barcodes
Optionen -


Video: Tube-Etikettiersystem AXON 1

Röhrchen in Echtzeit sicher kennzeichnen

  Video ansehen

Kennzeichnen im Labor

Schnelle und zuverlässige Analyse sowie Rückverfolgbarkeit mit cab Geräten.

Erfahren Sie mehr

HTI, Spezialist der Labor- und Produktionsautomation

Mikroschraubröhrchen öffnen, befüllen, etikettieren.

Anwenderbericht mit Video

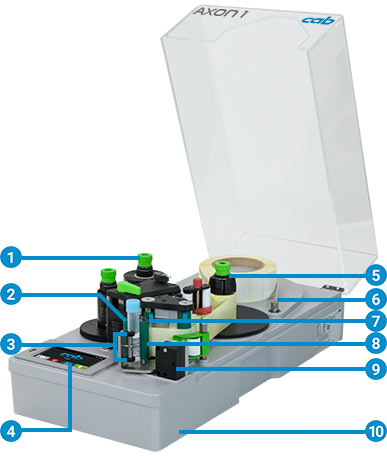

1 Transferfolienhalter
Die dreiteiligen Spannachsen erlauben einen schnellen, einfachen Materialwechsel.

2 Ableitbürste
Hauptsächlich bei Kunststoffmaterialien wird damit nach dem Druck die elektrostatische Aufladung abgeleitet.

3 Transportwalzen
Mit ihnen werden Etiketten auf die Tubes bzw. Vials appliziert. Sie sind in der Höhe auf deren Länge justierbar.

4 Bedienfeld
Intuitive und einfache Bedienung mit selbsterklärenden Symbolen. Über Software in Schritten von 90° drehbar

5 Interner Aufwickler
Mit dem Aufwickler wird das Trägermaterial aufgewickelt. Die dreiteiligen Spannachsen erlauben einen schnellen, einfachen Materialwechsel.

6 Druckwalze
Synthetischer Kautschuk für hohe Eindruckgenauigkeit

7 Spendekante
Mit der verlängerten Sendekante ist ein sicheres Applizieren der Etiketten auf Tubes bzw. Vials gewährleistet.

8 Andruckrolle
Während der Etikettierung werden die Tubes bzw. Vials gegen die Transportwalzen gedrückt.


Gleichspannungsmodul

Eingangsspannung 36-60 VDC
Alternativ zum Standardnetzteil wird ein Gleichspannungsmodul mit 36-60 VDC Eingangsspannung eingebaut. Ein Gegenstecker wird mitgeliefert.

cab AXON 1.2 Details
AXON 1.2 für Etikettenbreiten 5 - 56 mm.

9 Stabiles Gehäuse
aus Aluminiumguss. An ihm sind alle Baugruppen montiert.

10 Auflageplatte
Sie ist zur Positionierung des Etiketts auf die Tubes bzw. Vials in der Höhe einstellbar.

cab AXON 1.1 Details
AXON 1.1 für Etikettenbreiten 5-25,4 mm. Niedrige Tubes oder Vials können leichter eingesetzt werden.

Bedienfeld

Intuitive und einfache Bedienung mit selbsterklärenden Symbolen zur Konfiguration der Geräteeinstellungen

1 LED-Anzeige: Netz EIN

2 Statusleiste: Datenempfang, Datenstrom aufzeichnen, Transferfolie Vorwarnung, SD-Speicherkarte / USB-Speicherstick gesteckt, Bluetooth, WLAN, Ethernet, USB Slave, Uhrzeit

Druckerstatus: Bereit, Pause, Anzahl gedruckte Etiketten pro Druckauftrag, Etikett in Spendeposition, Warten auf externen Start

4 USB-Steckplatz für den Service Key oder Speicherstick, um Daten in den IFFS-Speicher zu laden

Bedienung

Nächstes Etikett Drucken und Etikettieren in Einzelschritten

Sprung Sprung ins Menü

Wiederholung  Wiederholdruck letztes Etikett

Unterbrechung  Unterbrechung und Fortsetzung des Druckauftrags

Abbruch  Abbruch und Löschen aller Druckaufträge

Vorschub  Etikettenvorschub



Einstellmöglichkeiten
Einstellmöglichkeiten

Druckeroffset Y
Druckoffset Y

Druckparameter
Druckparameter

Druckgeschwindigkeiten
Druckgeschwindigkeiten

Tube-Etikettiersystem AXON 1
Entsprechend der Einbaulage erfolgt die Darstellung im Landscape- oder Porträtmodus.

Display AXON 1
über Software in Schritten von 90° drehbar

Etikettendrucker SQUIX für AXON 2

Display AXON 2


Videoanleitungen

Videoanleitungen


Schnittstellen

1 Steckplatz für SD-Speicherkarte

2 2 x USB Host für Service Key, USB-Speicherstick, Tastatur, Barcodescanner, USB-Bluetooth-Adapter, USB-WLAN-Stick, externes Bedienfeld

3 USB 2.0 Hi-Speed Device für PC-Anschluss

4 Ethernet 10/100 Mbit/s

5 RS232C 1.200 bis 230.400 Baud/8 Bit

optional

6 Digitale I/O-Schnittstelle; 25-polige SUB-D-Buchsenleiste
konform zu IEC/EN 61131-2, Typ 1+3;
alle Ein- und Ausgänge mit galvanischer Trennung und Verpolungsschutz, Ausgänge zusätzlich kurzschlussfest

Eingänge PNP
Start Drucken oder Etikettieren
Drucke erstes Etikett
Druckwiederholung
Druckauftrag löschen
Etikett abgenommen
Stopp Drucken oder Etikettieren
Etikettenvorschub
Pause
Reset

Ausgänge PNP, NPN
Betriebsbereitschaft
Druckdaten vorhanden
Grundstellung / obere Endlage
Papiertransport EIN
Etikett in Spendeposition
Etikettierposition / untere Endlage
Vorwarnung Etikettenende*
Vorwarnung Transferfolienende
Transferfolien-/Etikettenende
Sammelfehler

Digitale I/O-Schnittstelle 24 VDC*nur AXON 1

Tube-Etikettiersystem AXON 1

AXON 1 Schnittstellen

Etikettendrucker SQUIX für AXON 2

AXON 2 Schnittstellen

typical typisch    standard Standard     Option Option

Tube-Etikettiersystem AXON 1.1 AXON 1.2
Druckkopf
Druckprinzip Thermotransfer typical typical typical typical
Thermodirekt typical - typical -
Druckauflösung dpi 300 600 300 600
Druckgeschwindigkeit mm/s 100 100 100 100
Druckbreite bis mm 25,4 25,4 56,9 54,1
Material
Tubes/Vials Lage bei Etikettierung vertikal
Durchmesser mm 7 - 26, optional 16 - 38
Länge mit Verschluss mm 20 - 130
Konizität (Durchmesseränderung) bis % 0,8
Etiketten1) Material Papier, Kunststoffe wie PET, PP
Breite mm 5 - 25,4 5 - 56
Höhe ab mm 12
Dicke ab mm 0,05
Rollendurchmesser bis mm 205
Kerndurchmesser mm 76
Wicklung außen
Trägermaterial Breite mm 16 - 30 24 - 60
Dicke2) mm 0,045 - 0,05
Transferfolie Farbseite außen oder innen
Rollendurchmesser bis mm 80
Kerndurchmesser mm 25
Lauflänge bis m 600
Breite mm 25 - 38,1 25 - 60
Druckermaße und -gewicht
Breite x Höhe x Tiefe mm 270 x 195 x 560
Gewicht ca. kg 12
Etikettensensor mit Positionsanzeige
Durchlichtsensor für Etiketten oder Stanzmarken und Materialende, Druckmarken bei durchscheinenden Materialien
Reflexsensor von unten oder oben für Etiketten und Materialende, Druckmarken bei nicht durchscheinenden Materialien
Abstand Sensor zur Anlegekante linksbündig mm 8 5 - 12
Schnittstellen
RS232-C 1.200 bis 230.400 Baud/8 Bit standard
USB 2.0 Hi-Speed Device für PC-Anschluss standard
Ethernet 10/100 Mbit/s LPD, RawIP-Printing, SOAP-Webservice, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC
1 x USB Host am Bedienfeld für Service Key, USB-Speicherstick
2 x USB Host auf der Rückseite für Tastatur, Barcodescanner, USB-Bluetooth-Adapter, USB-WLAN-Stick
Digitale I/O-Schnittstelle 24 VDC Option
Betriebsdaten
Spannung 100 - 240 VAC, 50/60 Hz, PFC standard
36 - 60 VDC Option
Leistungsaufnahme Standby < 10 W / typisch 80 W / max. 200 W
Temperatur/Luftfeuchtigkeit: Betrieb +5 - 40 °C / 10 - 85 %, nicht kondensierend
Lager 0 - 60 °C / 20 - 85 %, nicht kondensierend
Transport –25 - 60 °C / 20 - 85 %, nicht kondensierend
Zulassungen CE (In-vitro), FCC Class A, ICES-3, cULus, CB
weitere Zulassungen auf Anfrage
Bedienfeld
Touchscreen LCD-Farbdisplay Bilddiagonale 4,3
Auflösung B x H px 272 x 480

  1. Bei kleinen Etiketten, dünnem Material oder starkem Kleber kann es Einschränkungen geben. Kritische Anwendungen sind zu testen.
  2. Damit die Etiketten spendbar sind, hat das Trägermaterial die gleiche oder geringere Dicke als die Etiketten selbst.

Vergleich der technischen Daten AXON 1 und AXON 2 sowie weitere technische Daten siehe Produktbroschüre (PDF)

cab verwendet Freie und Open Source Software in den Produkten. Infomationen unter www.cab.de/opensource

Zubehörprodukte werden vom Kunden an den Drucker gesteckt oder geschraubt.

Deckel

Tube-Etikettiersystem AXON 1 mit Deckel

zum Schutz vor Verschmutzung
Der Deckel mit großem Sichtfenster ist aus Edelstahl gefertigt.

Code-Checker CC200-AXON auf Anfrage

Code-Checker CC200

Eine Kamera prüft die Lesbarkeit bzw. den Inhalt eines 1D-Codes*. Pro Etikett wird ein Code erkannt. Dieser wird auf Lesbarkeit geprüft (GOODBAD) und das Ergebnis mit den Druckdaten verglichen (VERIFY).

*2D-Codes in Vorbereitung

Vorwarnung Etikettenende in Vorbereitung

Vorwarnung Etikettenende

Mit einem Abstandssensor wird der tatsächlich vorhandene Rollendurchmesser ermittelt. Über die I/O-Schnittstelle wird der zuvor eingegebene Mindestdurchmesser angezeigt. Alternativ kann der Rollendurchmesser auch über die Datenschnittstellen abgefragt bzw. ausgegeben werden.

Spendekante K (kundenspezifisch)

Spendekante K

Stößt eine Verschlusskappe an die Spendekante, muss diese angepasst werden.



Digitale I/O

Digitale I/O-Schnittstelle 24 VDCDigitale I/O-Schnittstelle 24 VDC
SUB-D 25-polige Buchsenleiste
