Beschriftungslaser
XENO 4, XENO 4S
Neuer Faserlaser mit 20, 30 und 50 Watt Ausgangsleistung
Hohe Strahlqualität und Pulsspitzenleistung
Die Performanz und Qualität der Beschriftung werden im Wesentlichen bestimmt durch die Leistung und Fokussierung des Laserstrahls.
cab Beschriftungslaser XENO 4 sind diodengepumpt und luftgekühlt. Sie verfügen über eine hohe Strahlqualität und Pulsspitzenleistung. Die Strahlquellen haben Ausgangsleistungen von 20, 30 und 50 Watt.
Mit den verschiedenen Planfeldobjektiven werden Beschriftungsfelder von 69 x 69 mm bis 290 x 290 mm abgedeckt.
Es können sowohl Kunststoffe als auch Metalle sowie lackierte Flächen beschriftet werden.
XENO 4 Beschriftungslaser bestehen aus zwei Baugruppen: die Steuerung mit integrierter Strahlquelle und den Scankopf. Dieser ist über eine Faser mit der Strahlquelle verbunden. Er kann in beliebiger Lage eingebaut werden.
Der integrierte Fokusfinder ermöglicht eine einfache Positionierung des Werkstücks.
cab Beschriftungslaser XENO 4 steht für
- kompakten Scankopf,
- hohe Bearbeitungsgeschwindigkeit,
- integrierten Fokusfinder,
- schnelle Verstellung der Beschriftungsebene,
- Fokusshift bis zu 140 mm Höhenunterschied,
- Industrie 4.0,
- Steuerung und Überwachung via TCP/IP
Die Steuerung mit der Strahlquelle ist in einem 19“-Gehäuse eingebaut.
Fokusshift bei XENO 4S
Durch eine verstellbare Fokuslage können mit dem XENO 4S innerhalb weniger Millisekunden Bauteildifferenzen mühelos ausgeglichen werden.
So sind auch komplexe Beschriftungen eines Bauteils auf unterschiedlichen Ebenen ohne Einbüßen an Taktzeit durch Verstellen mechanischer Einheiten möglich.

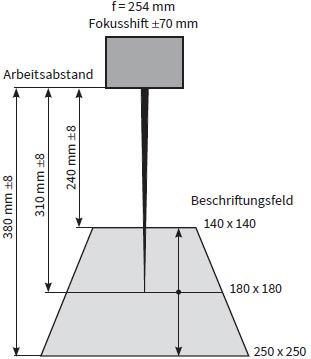

Eine Steuerung rechnet das Layout auf die jeweilige Skalierung um. In Abhängigkeit vom verwendeten Planfeldobjektiv kann eine Verstellung bis zu ±70 mm erfolgen.
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Exzellente Beratung, zuverlässiger Support und günstiger Preis - direkt von cab:
Weitere Informationen:
| Beschriftungslaser | XENO 4 / 20 | XENO 4 / 30 | XENO 4 / 50 | XENO 4S / 20 | XENO 4S / 30 | XENO 4S / 50 |
|---|---|---|---|---|---|---|
| Strahlquelle | Ytterbium-Faserlaser, gepulst, luftgekühlt | |||||
| cw-Leistung bis W | 20 | 30 | 50 | 20 | 30 | 50 |
| Pulsenergie mJ | 1 | |||||
| Wellenlänge nm | 1.064 | |||||
| Strahlqualität M2 | < 1,8 | |||||
| Pulsbreite ns | < 120 | |||||
| Pulsfolgefrequenz kHz | 20 - 60 | 30 - 60 | 50 - 100 | 20 - 60 | 30 - 60 | 50 - 100 |
| Verbindungskabel m | 2,5 | |||||
| Planfeldobjektiv bei | XENO 4 | XENO 4S | ||||
| Objektiv Typ | 100.2 | 160.2 | 254.2 | 420.2 | 160.2 | 254.2 |
| Arbeitsabstand mm | 149 ± 4 | 210 ± 8 | 310 ± 8 | 549 ± 20 | 210 ± 8 | 310 ± 8 |
| Beschriftungsfeld mm | 69 x 69 | 112 x 112 | 180 x 180 | 290 x 290 | 100 x 100 @ +35 Shift 135 x 135 @ -35 Shift |
160 x 160 @ +70 Shift 250 x 250 @ -70 Shift |
| Spotdurchmesser μm | ~25 | ~35 | ~50 | ~85 | ~35 | ~50 |
| = Auflösung dpi | 1.000 | 725 | 500 | 300 | 725 | 500 |
| Scankopf | ||||||
| Montage | horizontal / vertikal | |||||
| Beschriftungsgeschwindigkeit mm/s | ~5.000 | |||||
| Fokusshift | - | - | ±35 | ±70 | ||
| Fokusshift Geschwindigkeit mm/ms | - | - | 0,5 | 0,3 | ||
| Pilotlaser | ||||||
| Wellenlänge nm | 650 | |||||
| cw-Leistung mW | < 1 | |||||
| Elektronik | ||||||
| Prozessor 32 Bit Taktrate MHz | 600 | |||||
| Arbeitsspeicher (RAM) MB | 256 | |||||
| Datenspeicher (Flash) MB | 512 | |||||
| Maße und Gewichte | Rack 4 HE 19“ | |||||
| Steuerung B x H x T mm | 420 x 178 x 420 | |||||
| Steuerung Gewicht kg | 16 | |||||
| Scankopf B x H x T mm | 99 x 135 x 205 | 99 x 155 x 260 | ||||
| Scankopf Gewicht kg | 3 | 4 | ||||
| Bedienfeld | ||||||
| Schlüsselschalter | Strahlquelle EIN/AUS | |||||
| Taster Pilot Laser / Fokusfinder | EIN/AUS | |||||
| Taster Shutter Open | auf / zu | |||||
| Anzeige Emission | Strahlquelle aktiv | |||||
| Anzeige Laser Error | Strahlquelle Störung | |||||
| Anzeige Ready | Strahlquelle bereit | |||||
| Anzeige Power | Netzspannung EIN | |||||
| Anzeige Pilot Laser / Fokusfinder | EIN | |||||
| Anzeige Shutter Open | Sicherheitsverschluss offen | |||||
| Anschluss Service | USB Mini | |||||
| Betriebsdaten | ||||||
| Spannung | 100-240 VAC, 50/60 Hz | |||||
| Netzschalter | EIN/AUS | |||||
| Leistungsaufnahme Standby W | 65 | |||||
| Leistungsaufnahme bis Watt | 200 | 200 | 350 | 200 | 200 | 350 |
| Zulassungen | CE, FCC Class A | |||||
| Laserschutzklasse EN60825-1 | ||||||
| Laserschutzklasse Strahlquelle | Klasse 4 | |||||
| Laserschutzklasse Pilotlaser | Klasse 2 | |||||
Maßzeichnungen und weitere technische Daten siehe Produktkatalog Beschriftungslaser.

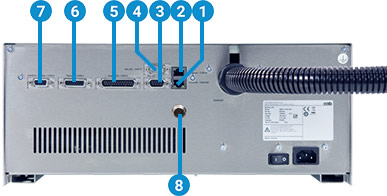

Schnittstellen
zur Steuerung und Überwachung des Prozessablaufs.
1 Ethernet 10/100 Mbit/s für PC. Das Gerät ist bei der Auslieferung mit einer IP-Adresse oder im DHCP-Modus konfiguriert.
2 Ethernet 10/100 Mbit/s für Peripherie. Zur Übertragung von Daten von und zu Endgeräten.
3 + 4 2 x RS232 C für Peripherie. Zur Übertragung von Daten von und zu Endgeräten.
5 Digitale I/O-Schnittstelle zur Steuerung und Überwachung. Mit 8 frei programmierbaren Ein- und Ausgängen. Schutzbeschaltung nach IEC 61131-2.
6 Remote zum Einschalten und Überwachen des Lasers.
7 Interlock / Not-Halt zur Einbindung in externe Sicherheitskreise und zum Anschluss eines externen Not-Halt-Schalters.
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
-
Beschriftungslaser Zubehör
-
Planfeldobjektive F-Theta XENO Serie
Das Laserbeschriftungssystem XENO 1 kann mit zwei Objektiven bestückt werden.
Je kleiner das Beschriftungsfeld, desto größer die Auflösung.Planfeldobjektiv 100.2 160.2 254.2 420.2 Verwendung XENO 4 XENO 1
XENO 3
XENO 4/4SXENO 1
XENO 4/4SXENO 4 Arbeitsabstand mm 149 ± 4 210 ± 8 310 ± 8 549 ± 20 Beschriftungsfeld mm 69 x 69 112 x 112 180 x 180 290 x 290 Spotdurchmesser μm ~25 ~35 ~50 ~85 ≙ Auflösung dpi 1.000 725 500 300 Fokusshift bei XENO 4S mm - ± 35 ± 70 - Fokusshift Geschw. ms/mm - 0,5 0,3 -
1 Arbeitsabstand -
Schutzglas für F-Theta
Das Schutzglas ist am Planfeldobjektiv F-Theta montiert. Bei Beschädigung kann es ausgetauscht werden.
Schutzglas für F-Theta 100 160 254 420 Außendurchmesser mm 80 75 75 114 -
Linearachsen Z400, Z200
Damit kann der Scankopf präzise positioniert werden.
Linearachse Z400 Z200 Verfahrweg mm 440 200 Positioniergenauigkeit mm 0,05 0,05 Wiederholgenauigkeit mm ±0,05 ±0,05 Verfahrgeschwindigkeit bis mm/s 60 20 Maße B x H x T mm 110 x 840 x 220 110 x 510 x 220 Tragkraft kg 10 7 Gewicht kg 16 9 -
Achssteuerung 2S
Hiermit werden die Linear- und Drehachsen mittels der RS232- oder der digitalen I/O -Schnittstelle positioniert.
Achssteuerung 2S Maße B x H x T mm 150 x 110 x 25 Schnittstellen für Z- und Drehachsen
Schnittstellen für Digitale I/O-Schnittstelle
Schnittstellen für RS232
für Handbetrieb
für AutomatikbetriebSpannung 24 VDC Anschlusskabel für Achssteuerung 2S Länge mm 3.000 -
Absaug- und Filteranlage AF5
Bei der Materialbearbeitung mit dem Laser entstehen giftige Stäube und gasförmige Schadstoffe. Die Absauganlage schützt die Gesundheit der Mitarbeiter, verhindert die Verschmutzung des Laserraumes und des Objektivs. Sie gewährleistet damit auch, dass die Laserleistung erhalten bleibt. Die Luft aus dem Arbeitsraum wird durch eine Hochleistungsturbine über einen flexiblen Schlauch abgesaugt.
Die Schadstoffpartikel bzw. Stäube werden im Vor- und Schwebstofffilter ausgeschieden. Gasförmige Schadstoffe werden vom Aktivkohlefilter aufgenommen. Die gereinigte Luft wird in die Umgebung zurückgeführt. Die Absauganlage zeichnet sich aus durch eine modulare Bauweise und einen einfachen Filterwechsel.
-
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
