Laserfolienbeschrifter LM+
Unterschiedlich große Etiketten direkt von der Rolle präzise beschriften

LM+ Logo Mit dem Laserfolienbeschrifter können unterschiedlich große Etiketten direkt von der Rolle präzise beschriftet und ohne zusätzliche Werkzeuge ausgeschnitten werden.

Etiketten aus laserbeschriftbarer Folie können nach der Beschriftung über ein Schneidemesser vereinzelt oder mittels externem Aufwickler aufgewickelt werden.

vergrößern

Schneidemesser

Zubehör

4.3 Externer Aufwickler
4.4 Bildschirm 23,8’’
4.5 Standardtastatur, optische Maus
4.6 Tastatur mit Trackball
5.3 Externer Aufwickler
5.4 Schlauchset
5.5 Fahrbares Untergestell
5.6 Konsole
5.7 Monitorsäule
6.1 Absaug- und Filteranlage AF5

Laserfolienbeschrifter LM+

mit fahrbarem Untergestell, externem Aufwickler auf der Konsole, Monitorsäule sowie Absaug- und Filteranlage AF5

vergrößern

Play

Video: LM+ Laserfolienbeschrifter

Mit dem Laserfolienbeschrifter können unterschiedlich große Etiketten direkt von der Rolle präzise beschriftet und ohne zusätzliche Werkzeuge ausgeschnitten werden.

Video ansehen

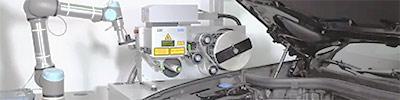

Weitere Videos zum LM+: Roboteranwendungen, Pick-up- Tisch, Spendefunktion

Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:

Laserfolienbeschrifter LM+

Exzellente Beratung, zuverlässiger Support und günstiger Preis - direkt von cab:

Fordern Sie ein Angebot an

Weitere Informationen:

Produktbroschüre (PDF)

Produkt & Grundlagen

Was ist der LM+ (LabelMarker)?

Der LM+ ist ein Laser-Etikettensystem von cab, das Etiketten unterschiedlicher Größen präzise direkt von der Rolle markiert UND in einem Arbeitsgang ausschneidet – ohne zusätzliche Werkzeuge oder Stanzformen.

Welche Materialien kann der LM+ verarbeiten?

Der LM+ arbeitet mit allen gängigen lasermarkierbaren Folienmaterialien. cab liefert ausschließlich die Hardware, nicht die Verbrauchsmaterialien. Eine Übersicht der kompatiblen Materialien finden Sie unter: https://www.cab.de/media/pushfile.cfm?file=4087

Was ist der Unterschied zum XENO 1+?

Der LM+ markiert und schneidet Etiketten von der Rolle in einem Durchgang. Der XENO 1+ ist ein Standalone-Direktmarkierer, der Werkstücke und Bauteile direkt markiert – er kann aber auch Laserfolien-Sheets markieren.

Wie werden die fertigen Etiketten ausgegeben?

Nach der Markierung und dem Schnitt können die Etiketten über das integrierte Schneidmesser vereinzelt oder über einen optionalen externen Aufwickler wieder aufgerollt werden.

Für welche Anwendungen ist der LM+ typisch?

Typische Einsatzgebiete sind Kabelbeschriftung, Typenschilder, Sicherheits- und Warnhinweise, Gerätekennzeichnung, Leiterplatten-Labels, VIN-Labels (Vehicle Identification Number) für die Automobilindustrie, Inventar- und Eigentumskennzeichnungen sowie Prüf- und Kalibrieraufkleber. Der LM+ eignet sich überall dort, wo flexible Etikettenformate in variablen Größen und Stückzahlen auf Abruf benötigt werden – ohne Lagerhaltung von vorgestanzten Etiketten.

Markierfelder & Optik

Wie groß ist das Markierfeld?

Das Markierfeld wird durch die eingesetzte F-Theta-Linse bestimmt. Die genauen Maße hängen von der Konfiguration ab.

Können die Linsen gewechselt werden?

Ja. Die F-Theta-Linse kann bei Bedarf ausgetauscht werden. Nach einem Linsenwechsel ist eine Nachkalibrierung des Systems erforderlich, um die Markiergenauigkeit sicherzustellen.

Software & Schnittstellen

Welche Software wird verwendet?

Der LM+ arbeitet mit zwei Softwarekomponenten: CabLase Editor 5 dient zur Erstellung von Templates (Layout-Vorlagen). Der automatisierte Prozess von LabelMarker, Absaugung und Laser erfolgt mit der cabLabelMarker-Software. Der Datenimport kann standardmäßig über den Webservice, XML-Format, CSV, TXT oder XLSX-Format durchgeführt werden. Für kundenspezifische Anbindungen von anderen Formaten bietet unser Team kundenspezifische Anwendungen nach Kundenwunsch an.

Ist eine ERP-/MES-Integration möglich?

Ja. Durch unsere cab automation sind wir in der Lage, eine kundenspezifische Integration für nahezu alle Anforderungen zu liefern.

Absaugung

Wird eine Absaugung benötigt?

Ja. Beim Lasermarkieren und -schneiden entstehen Staub und Gase. Ein zertifiziertes Absaug- und Filtersystem schützt die Gesundheit der Bediener und verhindert die Verschmutzung des Laserraums und der Linse. cab bietet passende Systeme an.

Service & Garantie

Welche Wartung ist erforderlich?

Die cab Faserlaser sind wartungsarm. Regelmäßig sollten die F-Theta-Linse auf Verschmutzung oder Beschädigung geprüft und die Absaugfilter gewechselt werden.

An wen wende ich mich bei technischen Fragen?

cab bietet direkten technischen Support: Support Beschriftungslaser: +49 721 6626 499, Online: https://www.cab.de/de/support/support-anfrage

Laserfolienbeschrifter	LM+160.1	LM+254.1
	4.1	4.2
Arbeitsraum B x H x T mm	160 x 5 x 190
Positioniergenauigkeit mm	0,2
Transportgeschwindigkeit mm/s	200
Innenbeleuchtung	LED
Material	Etiketten- oder Endlosmaterial
Material Dicke mm	0,055-0,3
Material Gewicht bis g/m²	500
Material Breite mm	25 - 120
Etikettenhöhe bis mm	180
Vorratsrolle Außendurchmesser max. mm	300
Vorratsrolle Kerndurchmesser mm	76
Vorratsrolle Wicklung	außen / (innen auf Anfrage)
Objektiv Typ	160.2	254.2
Beschriftungsfeld mm	112 x 112	120 x 170
Arbeitsabstand mm	210 ± 8	310 ± 8
Maße und Gewicht
B x H x T mm	440 x 520 x 802
Laserschutzfenster B x H mm	100 x 50
Maschinenfüße Ø mm	50
Saugstutzen Ø mm	50
Gewicht kg	22
Betriebsdaten
Spannung/Frequenz	100-240 VAC, 50/60 Hz
Netzschalter	EIN/AUS
Laserschutzklasse EN60825-1	Klasse 1
Zulassung	CE
Bedienfeld
LED-Anzeigen	Endlosmaterial Etiketten
Taster	Materialvorschub Materialrückzug Schneiden
Schalter	Auto / Hand Not-Halt
Überwachungen
Sicherheitskreise	geschlossen
Andruckrolle	verriegelt
Material	in Beschriftungsposition / kein Material
Schnittstellen
Interlock / E-Stop FL+
Seriell RS232 C FL+ Con5
Externer Not-Halt
Schneidemesser

Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:

Laserfolienbeschrifter LM+

Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:

Fordern Sie ein Angebot an

Weitere Informationen:

Produktbroschüre (PDF)

alle anzeigen alle schließen

Beschriftungslaser Zubehör
- Absaug- und Filteranlage AF5

  Bei der Materialbearbeitung mit dem Laser entstehen giftige Stäube und gasförmige Schadstoffe. Die Absauganlage schützt die Gesundheit der Mitarbeiter, verhindert die Verschmutzung des Laserraumes und des Objektivs. Sie gewährleistet damit auch, dass die Laserleistung erhalten bleibt. Die Luft aus dem Arbeitsraum wird durch eine Hochleistungsturbine über einen flexiblen Schlauch abgesaugt.

  Die Schadstoffpartikel bzw. Stäube werden im Vor- und Schwebstofffilter ausgeschieden. Gasförmige Schadstoffe werden vom Aktivkohlefilter aufgenommen. Die gereinigte Luft wird in die Umgebung zurückgeführt. Die Absauganlage zeichnet sich aus durch eine modulare Bauweise und einen einfachen Filterwechsel.
