Druckmodule
PX QS
für Etikettiergeräte
vergrößern
Die Universellen
| 1.1 Druckmodul | PX QS 4.3 | PX QS 4 | ||
|---|---|---|---|---|
| Druckauflösung dpi | 203 | 300 | 300 | 600 |
| Druckgeschwindigkeit bis mm/s | 300 | 300 | 300 | 150 |
| Druckbreite bis mm | 104 | 108,4 | 105,7 | 105,7 |
Die Breiten
| 1.2 Druckmodul | PX QS 6.3 | |
|---|---|---|
| Druckauflösung dpi | 203 | 300 |
| Druckgeschwindigkeit bis mm/s | 250 | 250 |
| Druckbreite bis mm | 168 | 162,6 |
Spenderichtungen
Alle Druckmodule gibt es in linker und rechter Ausführung. Die Druckauflösung beträgt wahlweise 203, 300 und 600 dpi.
Druckmodul PX QS "L"
nach links
Druckmodul PX QS "R"
nach rechts
Perfekte Funktion, hohe Zuverlässigkeit, komfortable Bedienung und geringe Stillstandszeiten beim Materialwechsel
Die Druckmodule PX QS sind speziell für den Anbau an Etikettiergeräte wie ROXI und IXOR konzipiert.
Nach dem Druck werden die Etiketten über eine Umlenkrolle in eine Schlaufe geführt.
Unabhängig von der Spendegeschwindigkeit regelt die integrierte Steuerung den Schlaufenfüllstand. Dabei ist die Schlaufenlänge auf die jeweilige Anwendung einstellbar.
- Minimale Schlaufenlänge
Bei kontinuierlicher Druckgeschwindigkeit, wobei die Taktzeit zur Etikettierung eines Etiketts größer sein muss als das Bedrucken. Der Etikettenverlust bleibt bei einem Chargenwechsel minimal. - Maximal mögliche Schlaufenlänge
Für Anwendungen, bei denen Produkte in kurzen Intervallen stoßweise etikettiert werden. Der gefüllte Puffer ermöglicht dabei ein schnelles Etikettieren. Zwischen den Etikettierzyklen hat der Drucker zusätzlich die Zeit, den Puffer wieder aufzufüllen.
Die Steuerung überwacht kontinuierlich den Füllstand und meldet frühzeitig sowohl Schlaufenpuffer voll als auch Puffer leer. So wird ein unterbrechungsfreier Spendebetrieb gewährleistet.
Etiketten lassen sich im Thermotransfer- oder Thermodirektverfahren bedrucken.
Während dem Etikettentransport kann der Druckkopf abgehoben werden.
Im Thermotransferdruck wird der Folienverbrauch reduziert.
Im Thermodirektdruck erhöht sich die Lebensdauer des Druckkopfes.
Zusätzlich wird eine Stauchung der Etiketten zwischen Sensor und Druckkopf vermieden.

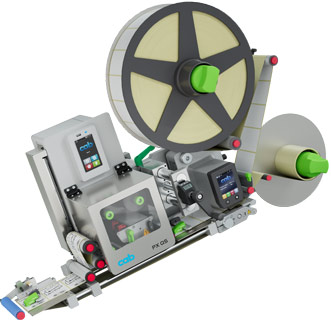

Etikettiergeräte mit Druckmodul PX QS
für Etikettiergeräte ROXI, IXOR und IXOR+
Einbautiefe 110 mm hinter der Materialanlegekante. Dabei sind der Netzanschluss und die Schnittstellen, wie bei ROXI und IXOR, seitlich am Druckergehäuse angeordnet.
Die Montage des Druckmoduls erfolgt auf den Montagestangen oder an einem Träger bzw. auf einer Platte.
Etiketten ohne zusätzliche Bedruckung werden unterhalb des Druckmoduls direkt zur Spendezunge geführt.
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Exzellente Beratung, zuverlässiger Support und günstiger Preis - direkt von cab:
Weitere Informationen:
Die Software SOTI Connect ermöglicht es, Etikettendrucker zentral zu konfigurieren und zu verwalten.
Das Bedienfeld unserer Drucker lässt sich in über 30 Sprachen steuern.

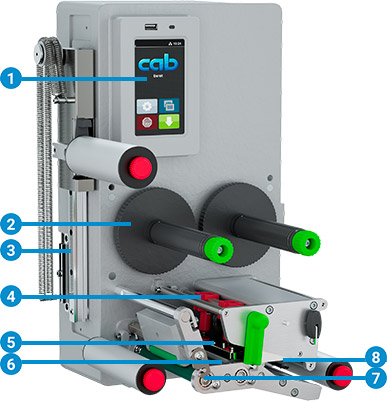

1 Bedienfeld
Intuitive und einfache Bedienung mit selbsterklärenden Symbolen zur Konfiguration der Geräteeinstellungen
2 Transferfolienhalter
Die dreiteiligen Spannachsen erlauben einen schnellen und einfachen Transferfolienwechsel.
3 Stabiles Metallgehäuse
Eine verwindungssteife Alugusskonstruktion ist Basis für die Montage aller Baugruppen der Druckmechanik.
4 Andruckstößel
Ein Stößel ist an der Innenseite fest montiert. Ein zweiter Stößel wird so weit in Richtung Etikettenrand positioniert, bis ein gutes Druckbild gewährleistet ist.
5 Druckkopf
Alle Druckköpfe sind bei gleicher Breite beliebig austauschbar. Sie können mit wenigen Handgriffen gewechselt werden.
6 Druckwalze ausbauen
Zur Reinigung oder zum Wechseln bei Verschleiß, sind beide Druck- und Zugwalzen einfach aus- und einzubauen.
7 Einfacher Materialwechsel
Das Etikettenmaterial wird seitlich bis zum Anschlag eingelegt. Druckkopf und Andruckrollen werden über Hebel verriegelt.
8 Etikettensensor
Mit dem Durchlicht- oder Reflexsensor wird der Eindruck im Etikett präzise positioniert und das Materialende erkannt. Für transparente Etiketten ist ein externer Etikettensensor (z.B. CEON) anschließbar.

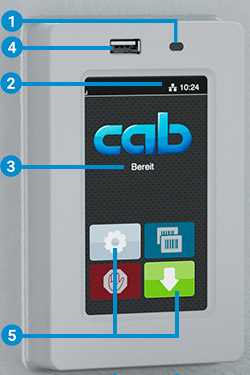

Bedienfeld
Intuitive und einfache Bedienung mit selbsterklärenden Symbolen zur Konfiguration der Geräteeinstellungen
1 LED-Anzeige: Netz EIN
2 Statusleiste: Datenempfang, Datenstrom aufzeichnen, Transferfolie Vorwarnung, SD-Speicherkarte / USB-Speicherstick gesteckt, WLAN, Ethernet, USB Slave, Uhrzeit
3 Druckerstatus: Bereit, Pause, Anzahl gedruckte Etiketten pro Druckauftrag, Etikett in Spendeposition, Warten auf externen Start
4 USB-Steckplatz für den Service Key oder Speicherstick, um Daten in den IFFS-Speicher zu laden
5 Bedienung
Etikett drucken
Sprung ins Menü
Wiederholdruck letztes Etikett
Unterbrechung und Fortsetzung des Druckauftrags
Abbruch und Löschen aller Druckaufträge
Etikettenvorschub
Einstellmöglichkeiten
Druckoffset Y
Druckparameter
Druckgeschwindigkeiten
Entsprechend der Einbaulage erfolgt die Darstellung im Landscape- oder Porträtmodus.
Videoanleitungen

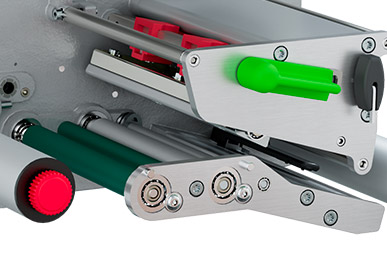

Druckköpfe
Alle Druckköpfe sind bei gleicher Breite beliebig austauschbar. Sie werden von der CPU automatisch erkannt und kalibriert. Der Druckabstand zur Anlegekante ist justierbar.
Wichtige Daten wie Laufleistung, maximale Betriebstemperaturund Heizenergie werden direkt im Druckkopf gespeichert. Die Werte können im Werk ausgelesen werden.
Druckköpfe für Druckmodul PX QS 4 - 300, 600 dpi
mit randscharfem Druckbild
für Typenschilder mit kleinen Schriften, Grafiken
zur Beschriftung von Materialien mit hohem Energiebedarf
Druckköpfe für Druckmodul PX QS 4.3 und PX QS 6.3 - 203, 300 dpi
langlebig, für raue Umgebung und Thermodirektdruck
Druckwalzen
Zwei Materialtypen:
Druckwalzen DR
Gummierung: synthetischer Kautschuk
Sie sind für hohe Eindruckgenauigkeit geeignet und werden standardmäßig geliefert.
Druckwalzen DRS
Gummierung: Silikon
Sie besitzen eine besonders lange Lebensdauer bei höherer Eindrucktoleranz.

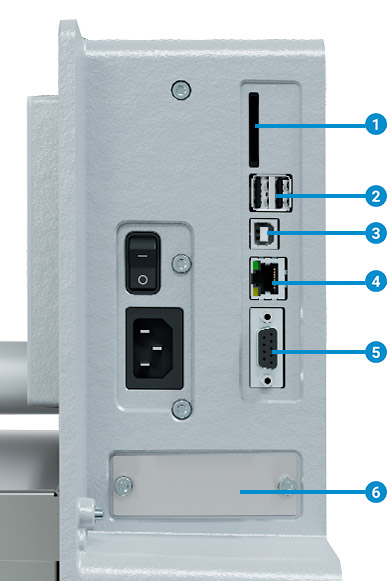

Schnittstellen
1 Steckplatz für SD-Speicherkarte
2 2 x USB Host für Service Key, USB-Speicherstick, Tastatur, Barcodescanner, USB-WLAN-Stick, externes Bedienfeld
3 USB 2.0 Hi-Speed Device für PC-Anschluss
4 Ethernet 10/100 Mbit/s
5 RS232C 1.200 bis 230.400 Baud/8 Bit
6 Steckplatz für I/O-Schnittstellen
- Digitale I/O-Schnittstelle 24 VDC
- Digitale I/O-Schnittstelle 5 VDC
- 2-Port Ethernet Switch 10/100 Mbit/s
- Schnittstelle externer Etikettensensor
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Exzellente Beratung, zuverlässiger Support und günstiger Preis - direkt von cab:
Weitere Informationen:
Die Software SOTI Connect ermöglicht es, Etikettendrucker zentral zu konfigurieren und zu verwalten.
Das Bedienfeld unserer Drucker lässt sich in über 30 Sprachen steuern.
typisch
Standard
Option
| Druckmodul Typ | PX QS 4.3 | PX QS 4 | PX QS 6.3 (auf Anfrage) | |||
|---|---|---|---|---|---|---|
| Druckprinzip Thermotransfer | |
|
|
|
|
|
| Druckprinzip Thermodirekt | |
|
- | - | |
|
| Druckauflösung dpi | 203 | 300 | 300 | 600 | 203 | 300 |
| Druckgeschwindigkeit bis mm/s | 300 | 300 | 300 | 150 | 250 | 250 |
| Druckbreite bis mm | 104 | 108,4 | 105,7 | 105,7 | 168 | 162,6 |
| Spenderichtung | L nach links oder R nach rechts | |||||
| Druckabstand zur Anlegekante für L und R mm | 3,2/2,6 | 1/0,4 | 2/2 | 2/2 | 1,2/1,2 | 3,9/3,9 |
| Material | ||||||
| Etiketten | Papier, Kunststoffe wie PET, PE, PP, PI, PVC, PU, Acrylat, Tyvec | |||||
| Etiketten1) Breite mm | 10 - 116 | 10 - 116 | 50 - 174 | |||
| Etiketten1) Höhe mm | 6 - 250 | 6 - 250 | 12 - 250 | |||
| Etiketten1) Dicke bis mm | 0,60 | 0,60 | 0,60 | |||
| Trägermaterial Breite mm | 16 - 120 | 16 - 120 | 50 - 178 | |||
| Trägermaterial Dickemm | 0,03 - 0,16 | |||||
| Transferfolie2) Farbseite | außen oder innen | |||||
| Transferfolie2) Rollendurchmesser bis mm | 90 | |||||
| Transferfolie2) Kerndurchmesser mm | 25,4 | |||||
| Transferfolie2) Lauflänge bis m | 600 | |||||
| Transferfolie2) Breite mm | 25 - 114 | 25 - 114 | 50 - 170 | |||
| Transferfolie2) Sparautomatik | |
|
|
|||
| Druckmodulmaße und -gewichte | ||||||
| Breite x Höhe x Tiefe mm | 245 x 300 x 333 | 245 x 300 x 393 | ||||
| Gewicht kg | 11,5 | 12 | ||||
| Etikettensensor mit Positionsanzeige | ||||||
| Durchlichtsensor für | Etiketten, Stanz- oder Druckmarken und Materialende | |||||
| Reflexsensor von unten für | Druckmarken bei nicht durchscheinenden Trägermaterialien und Materialende | |||||
| Abstand Sensor zur Anlegekante mm | 4 - 60 | 4 - 60 | 4 - 60 | |||
| Materialdurchlasshöhe mm | 2 | |||||
| Elektronik | ||||||
| Prozessor 32 Bit Taktrate MHz | 800 | |||||
| Arbeitsspeicher (RAM) MB | 256 | |||||
| Datenspeicher (IFFS) MB | 50 | |||||
| Steckplatz für SD-Speicherkarte (SDHC, SDXC) |  |
|||||
| Batterie für Uhrzeit und Datum, Echtzeituhr |  |
|||||
| Datenspeicher bei Netzabschaltung (z. B. Seriennummern) | |
|||||
| Schnittstellen | ||||||
| RS232C 1.200 bis 230.400 Baud/8 Bit | |
|||||
| USB 2.0 Hi-Speed Device für PC-Anschluss | |
|||||
| Ethernet 10/100 Mbit/s IPv4 und IPv6 |
LPD, RawIP-Printing, SOAP-Webservice, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC | |||||
| 2 x USB Host am Bedienfeld, 2 x USB Host auf der Rückseite |
Service Key, USB-Speicherstick, USB-WLAN-Stick, USB-WLAN-Stick mit Stabantenne, Tastatur, Barcodescanner, externes Bedienfeld | |||||
| Digitale I/O-Schnittstelle 24 VDC mit 8 Ein- und 9 Ausgängen | |
|||||
| Digitale I/O-Schnittstelle 5 VDC mit 5 Ein- und 6 Ausgängen | |
|||||
| 2-Port Ethernet Switch 10/100 Mbit/s | |
|||||
| Betriebsdaten | ||||||
| Spannung | 100-240 VAC, 50/60 Hz, PFC | |||||
| Leistungsaufnahme | Standby < 10 W / typisch 100 W / max. 200 W | |||||
| Temperatur / Luftfeuchtigkeit Betrieb | + 5 - 40°C / 10 - 85% nicht kondensierend | |||||
| Temperatur / Luftfeuchtigkeit Lager | 0 - 60°C / 20 - 85% nicht kondensierend | |||||
| Temperatur / Luftfeuchtigkeit Transport | – 25 - 60°C / 20 - 85% nicht kondensierend | |||||
| Zulassungen | CE, UKCA, FCC Class A, ICES-3, cULus, CB, RCM | |||||
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
Die Software SOTI Connect ermöglicht es, Etikettendrucker zentral zu konfigurieren und zu verwalten.
Das Bedienfeld unserer Drucker lässt sich in über 30 Sprachen steuern.
-
Zubehör
-
Montagesätze für Druckmodul PX QS
Bild zeigt Etikettiergerät mit Druckmodul und Spendekante auf Trägerplatte montiert
- Das Druckmodul wird am Träger auf die Führungen aufgeschoben und verschraubt.
- Das Etikettiergerät ist am Gerätehalter befestigt.
- Die Verstellung quer zur Transportrichtung wird mit einem Säulenstativ SST 400 oder SST 600 vorgenommen.
- Bei schmalen Etiketten kann das Druckmodul für einen faltenfreien Lauf des Transferbands um 7 mm quer zur
Transportrichtung verschoben werden. Damit liegt das Transferband beidseitig an der Druckwalze auf. Der Durchlass für die Materialbreite reduziert sich entsprechend.- Der Träger ist gleichermaßen für die Spenderichtung nach links oder rechts ausgelegt. Es werden 400 mm lange Montagestangen benötigt.
Typen Materialbreite max. mm Träger PX QS 120 L 120 Träger PX QS 180 L 180 Träger PX QS 120 R 120 Träger PX QS 180 R 180 -
SD-Speicherkarte
-
USB-Speicherstick
-
USB-WLAN-Stick
2,4 GHz 802.11b/g/n im Hotspot oder Infrastructure Mode
-
USB-WLAN-Stick mit Stabantenne
für größere Reichweiten
2,4 GHz 802.11b/g/n + 5 GHz 802.11a/n/ac im Hotspot oder Infrastructure Mode -
I/O-Schnittstellenstecker SUB-D 25-polig
mit Schraubklemmen zum Anschluss aller Steuersignale an die I/O-Schnittstelle
-
I/O-Schnittstellenstecker SUB-D 15-polig
mit Schraubklemmen für den Kabelanschluss
-
Externes Bedienfeld
Ist das Bedienfeld des Druckers nicht zugänglich, kann zusätzlich ein externes angeschlossen werden.
gleiche Funktionalität wie am Drucker
Landscape- oder Porträtmodus
Bedienbarkeit beliebig am externen Bedienfeld oder am Drucker
Druckeranschluss: USB 2.0 Hi-Speed Device
cab stellt spezifizierte USB-Anschlusskabel für die Stromversorgung zur Verfügung. Längen 1,8 m bis 16 m
-
Etikettenauswahl – I/O-Box
Von einer übergeordneten Steuerung, z.B. SPS, können bis zu 16 verschiedene Etiketten von der Speicherkarte geladen werden
-
Anschlusskabel RS232 C
9/9-polig, Länge 3 m
-
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
Druckwalze DRS
Mit der Silikongummierung wird eine besonders lange Lebensdauer erreicht. Es muss mit einem höheren Druckversatz auf dem Etikett gerechnet werden.
Digitale I/O-Schnittstelle 24 VDC
SUB-D 25-polige Buchsenleiste
konform zu IEC/EN 61131-2, Typ 1+3;
alle Ein- und Ausgänge mit galvanischer Trennung und
Verpolungsschutz, Ausgänge zusätzlich kurzschlussfest
Start Drucken
Druckwiederholung
Druckauftrag löschen
Etikett abgenommen
Stopp Drucken
Etikettenvorschub
Pause
Reset
Betriebsbereitschaft
Druckdaten vorhanden
Etikett in Spendeposition
Papiertransport EIN
Vorwarnung Transferfolienende
Transferfolienende und/oder
Etikettenende
Sammelfehler
Druckstart
Digitale I/O-Schnittstelle 5 VDC
SUB-D 15-polige Buchsenleiste
Etikettenvorschub
Druckwiederholung
Start Drucken
Pause
Druckauftrag löschen
Vorwarnung Transferfolienende
Fehler Transferfolienende
Fehler Etikettenende
Druckdaten vorhanden
Drucken beendet
Druckerfehler
2-Port Ethernet Switch 10/100 Mbit/s
Zum Anschluss von einem weiteren Endgerät in einem gemeinsamen Netzwerk. Die Signale werden einfach durchgeschleift.
Lieferumfang inkl. Ethernetkabel RJ45, 0,2 m
Ethernetkabel M12, 4-polig, d-codiert auf RJ45, 0,5 m vom IXOR+ zum 2-Port Ethernet Switch
Ethernetkabel RJ45, 0,5 m vom ROXI zum 2-Port Ethernet Switch
Schnittstelle externer Etikettensensor
Zum Anschluss eines externen Etikettensensors.
Steckverbinder: M12, 5-polig, A codiert
Steckerkompatibel zu CEON und anderen Sensoren mit PNP-Logik auf 24 V Basis
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
Dokumentation
-
Kataloge
-
Titel Format Version zuletzt geändert Sprache Druckmodule PX QS
für EtikettiergerätePDF - 3.00 MB 05/2026 06.05.2026 Deutsch Produktkennzeichnung Übersicht
PDF - 6.66 MB 04/2026 01.04.2026 Deutsch
-
-
Schnittstellenbeschreibungen
-
Informationen zum Schnittstellen-Typ befinden sich auf der cab Originalverpackung, nach dem Einbau im Drucker-Statusreport oder als Kennzeichnung neben dem SUB-D-Anschluss.
Titel Format Version zuletzt geändert Sprache Schnittstellenbeschreibung I/O 24V25-2 und I/O 24V25-3
PDF - 265 KB 05/2025 16.05.2025 Deutsch Schnittstellenbeschreibung I/O 24V25-4
PDF - 268 KB 05/2025 16.05.2025 Deutsch Schnittstellenbeschreibung I/O 5V15-2 und I/O 5V15-3
PDF - 197 KB 05/2020 01.03.2023 Deutsch -
Weitere Sprachen
-
Titel Format Version zuletzt geändert Sprache Description de l'interface I/O 24V25-4
PDF - 301 KB 05/2025 16.05.2025 Français Description des interfaces I/O 24V25-2 et I/O 24V25-3
PDF - 302 KB 05/2025 16.05.2025 Français Description des interfaces I/O 5V15-2 et I/O 5V15-3
PDF - 583 KB 05/2020 01.03.2023 Français Interface Description I/O 24V25-2 and I/O 24V25-3
PDF - 278 KB 05/2025 16.05.2025 English Interface Description I/O 24V25-4
PDF - 278 KB 05/2025 16.05.2025 English Interface Description I/O 5V15-2 and I/O 5V15-3
PDF - 202 KB 05/2020 06.02.2024 English
-
-
-
Konfigurationsanleitungen
-
Titel Format Version zuletzt geändert Sprache Konfigurationsanleitung cab-Etikettendrucker
ab SN 14089PDF - 2.60 MB 08/2024 19.08.2024 Deutsch -
Weitere Sprachen
-
Titel Format Version zuletzt geändert Sprache Configuration manual cab Label Printers
from SN 14089PDF - 2.57 MB 08/2024 19.08.2024 English Manuel de configuration imprimantes d'étiquettes cab
à partir du numéro de série 0014089PDF - 2.66 MB 08/2024 19.08.2024 Français
-
-
-
Programmierung
-
Titel Format Version zuletzt geändert Sprache Anbindung von cab Drucksystemen an SAP®
KompendiumPDF - 4.55 MB 01/2025 11.02.2025 Deutsch cab Download Converter (download.exe)
Converts image, font and database files into the JScript download data format.
Install MS Visual C++ 2010 Redistributable if not available on your system.ZIP - 9 KB 2.3 25.10.2024 – cab Remote Control
Remote control of cab systems for label printing / Fernsteuerung von cab Drucksystemen - HERMES Q, SQUIX, PX QZIP - 3.50 MB 2021/07 15.01.2025 English/Deutsch cabPROTECT - Datensicherheit beim Etikettendruck
PDF - 475 KB 06/2024 20.06.2024 Deutsch Kurze Einführung in die cab Druckerprogrammierung
PDF - 7.50 MB 04/2022 12.04.2022 Deutsch OPC-UA Quick Guide: Connecting cab printing systems via UaExpert
PDF - 1.16 MB 03/2026 23.03.2026 English Programming Manual abc Basic Compiler
for cab printersPDF - 755 KB 11/2024 29.11.2024 English Programming Manual JScript
for SQUIX, MACH 4S, EOS2, EOS5, XC Q, XD Q, HERMES Q, PX Q, AXON1, AXON 2, A+, HERMES+, A-Series, EOS1/4, MACH4, XD, XCPDF - 4.30 MB 05/2025 23.05.2025 English SPS Programmieranleitung HERMES Q, SQUIX, XD Q, PX Q
mit Etikettenlayouts und BeispielprogrammenZIP - 16.22 MB 06/2020 18.04.2024 Deutsch Vernetzt kennzeichnen mit OPC UA
cab und die intelligente FabrikPDF - 1.13 MB 03/2019 28.01.2021 Deutsch ZPL Emulation with cab printers
PDF - 2.28 MB 05/2025 23.05.2025 English -
Weitere Sprachen
-
Titel Format Version zuletzt geändert Sprache Brief introduction to cab printer programming
PDF - 7.47 MB 04/2022 15.01.2025 English cabPROTECT - Data security in label printing
PDF - 472 KB 06/2024 20.06.2024 English Connecting cab printing systems to SAP®
CompendiumPDF - 4.45 MB 01/2025 11.02.2025 English Marquage en réseau avec OPC UA
cab et l'usine intelligentePDF - 745 KB 01/2022 23.10.2024 Français Networked labeling with OPC UA
cab and the Smart FactoryPDF - 1.12 MB – 25.03.2026 English PLC Programmer's Guide HERMES Q, SQUIX, XD Q, PX Q
with label layouts and programming examplesZIP - 16.17 MB 06/2020 22.12.2025 English
-
-
-
Montageanleitungen Ersatzteile
-
Titel Format Version zuletzt geändert Sprache 9004105 | Druckkopfwechsel / Printhead Replacement: SQUIX, HERMES Q, MACH 4S, EOS2, EOS5, PX Q, AXON1, XC Q, XD Q
PDF - 5.70 MB 06/2024 18.06.2024 English/Deutsch
-
-
Zubehör - Betriebsanleitungen
-
Titel Format Version zuletzt geändert Sprache Etikettenauswahlbox - Ein-/Ausgabebox - Betriebsanleitung
PDF - 317 KB 04/2023 12.04.2023 Deutsch Externes Bedienfeld - Betriebsanleitung
PDF - 280 KB 04/2023 12.04.2023 Deutsch -
Weitere Sprachen
-
Titel Format Version zuletzt geändert Sprache External Operation Panel - Instructions
PDF - 274 KB 04/2023 12.04.2023 English Label File Selection Box - Input Output Box - Instructions
PDF - 329 KB 04/2023 12.04.2023 English Labelbox - I/O Box - Instructions d'utilisation
PDF - 330 KB 04/2023 12.04.2023 Français Panneau de commande externe - Instructions d'utilisation
PDF - 277 KB 04/2023 12.04.2023 Français
-
-
-
Zubehör - EU-Konformitätserklärungen
-
Titel Format Version zuletzt geändert Sprache Etikettenauswahlbox - Ein-/Ausgabebox - Konformitätserklärung
PDF - 30 KB 07/2019 02.12.2020 Deutsch Externes Bedienfeld - Konformitätserklärung
PDF - 30 KB 07/2019 02.12.2020 Deutsch -
Weitere Sprachen
-
Titel Format Version zuletzt geändert Sprache External Operation Panel - EU Declaration of Conformity
PDF - 30 KB 07/2019 02.02.2023 English Label File Selection Box - I/O Box - EU Declaration of Conformity
PDF - 30 KB 07/2019 02.02.2023 English Labelbox - I/O Box - Déclaration UE de conformité
PDF - 30 KB 07/2019 02.12.2020 Français Panneau de commande externe - Déclaration UE de conformité
PDF - 30 KB 07/2019 02.12.2020 Français
-
-
-
Sicherheitsdatenblätter Reinigungsmittel
-
Titel Format Version zuletzt geändert Sprache Sicherheitsdatenblatt Spezial Glasreiniger und Kunststoffreiniger GR1N
PDF - 156 KB 06/2017 25.08.2022 Deutsch Sicherheitsdatenblatt Spezial-Gummiwalzen-Reiniger WR1
PDF - 173 KB 06/2017 25.08.2022 Deutsch -
Weitere Sprachen
-
Titel Format Version zuletzt geändert Sprache Safety Data Sheet Special Cleaner for Glass and Plastic GR1N
PDF - 65 KB 08/2017 23.10.2024 English Safety Data Sheet Special Rubber Cleaner WR1
PDF - 76 KB 12/2017 23.10.2024 English
-
-
Zum Ansehen der PDF-Dateien benötigen Sie den Adobe® Reader®. Adobe® Reader® herunterladen
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
Hier können Sie Firmware, Treiber und Software herunterladen. Dokumentation zu Etikettensoftware, Druckerprogrammierung und -verwaltung sowie zur Integration von Druckern in SAP-Systeme erhalten Sie unter:
Etikettensoftware
Software & Treiber
-
Firmware
-
Titel Format Version zuletzt geändert Sprache cabFirmwareUpdater
Windows 32 & 64 bit (starting from Vista)ZIP - 21.75 MB 3.12.0.0 26.03.2025 – Firmware X4
Firmware SQUIX | EOS2 | EOS5 | MACH 4S | XD Q | XC Q | HERMES Q | PX Q | AXON 1ZIP - 55.10 MB 5.47.11 16.04.2026 – Release Notes Firmware X4
TXT - 136 KB
5.00 - 5.47.11 16.04.2026 –
-
-
Firmware Peripherie
-
Titel Format Version zuletzt geändert Sprache cabFirmwareUpdater
Windows 32 & 64 bit (starting from Vista)ZIP - 21.75 MB 3.12.0.0 26.03.2025 – Firmware I/O 24V25-2, I/O 24V25-3, I/O 5V15-2 and I/O 5V15-3
ZIP - 23 KB 3.2.0 08.04.2025 –
-
-
Treiber
-
Titel Format Version zuletzt geändert Sprache cab Linux Armv7 - 32 Bit Driver
CUPS Linux Armv7 32bit Driver RPi 2/3/4 (min. CUPS 1.2)GZ - 2.80 MB 1.46 23.10.2024 – cab Linux Armv8(aarch64) - 64 Bit Driver
CUPS Linux Armv8 64 Bit Driver RPi 3/4 (min. CUPS 1.2)GZ - 2.80 MB 1.46 23.10.2024 – cab Linux x86 - 32 Bit Driver
CUPS Linux Intel 32bit Driver (min. CUPS 1.2)GZ - 2.81 MB 1.46 23.10.2024 – cab Linux x86 - 64 Bit Driver
CUPS Linux Intel/AMD 64bit Driver (min. CUPS 1.2)GZ - 2.80 MB 1.46 23.10.2024 – cab MAC OS Driver
Apple® Mac OS 10.15 - 26ZIP - 2.97 MB 1.46 27.02.2026 – cab MAC OS X Driver
Apple® Mac OS X 10.6 - 10.14ZIP - 5.82 MB 1.46 23.10.2024 – cab Windows Driver ARCHIV
Vista, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 - 32/64 Bit CERTIFIED, works on Windows 11 (Not certified!)ZIP - 9.37 MB 5.3.03 24.10.2025 – cab Windows Driver NEW
Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022, Windows Server 2025 - 64Bit, requires latest Visual C++ RedistributableZIP - 22.64 MB 1.4.2.0 01.04.2026 – cab Windows Driver NEW ARM64
ZIP - 19.27 MB Windows 11, requires latest Visual C++ Redistributable 01.04.2026 – cab Windows Driver NEW Release Notes
PDF - 292 KB 1.2.1.20 - 1.4.2.0 01.04.2026 –
-
-
Software
-
Titel Format Version zuletzt geändert Sprache cab Download Converter (download.exe)
Converts image, font and database files into the JScript download data format.
Install MS Visual C++ 2010 Redistributable if not available on your system.ZIP - 9 KB 2.3 25.10.2024 – cablabel S3 Demo (Free)
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022ZIP - 64.71 MB 1.4.0.10 11.07.2025 Deutsch cablabel S3 Lite (Free)
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022ZIP - 69.78 MB 1.4.0.10 11.07.2025 – cablabel S3 Print
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022ZIP - 75.95 MB 1.4.0.10 11.07.2025 – cablabel S3 Pro
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022ZIP - 86.77 MB 1.4.0.10 11.07.2025 – Database Connector
Windows 32 & 64 bitZIP - 27.77 MB 4.4.0.0 21.01.2026 – LogService
for Database ConnectorZIP - 4.15 MB 1.7.1.0 25.10.2024 –
-
Zum Ansehen der PDF-Dateien benötigen Sie den Adobe® Reader®. Adobe® Reader® herunterladen
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
Für die Interaktion mit Maschinen und Komponenten unterschiedlicher Hersteller in Industrieanlagen.
