Etikettiergeräte ROXI
für präzise Beilaufetikettierung

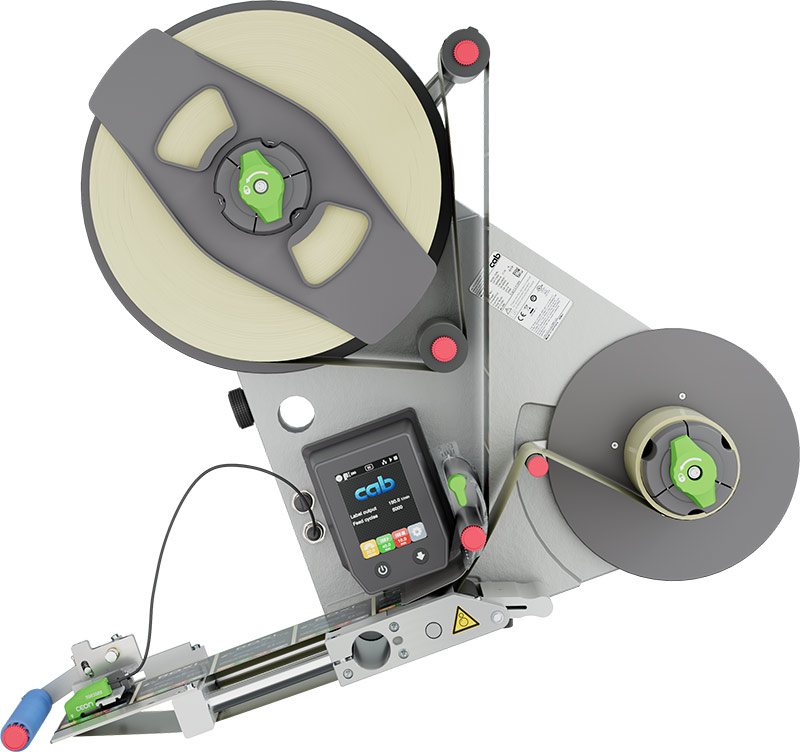

Etikettiergerät ROXI 30

für Bandgeschwindigkeiten bis 30 m/min

Rollenabwickler
Außendurchmesser 310 mm
Kerndurchmesser 76 mm / weitere Durchmesser auf Anfrage
Breiten 62, 124 und 186 mm

Einbaulage universell
Bei vertikaler Einbaulage sichert der Gegenhalter
die äußeren Lagen der Rolle während des Abwickelns.

Das Etikettiergerät lässt sich universell horizontal
oder vertikal montieren.

Etikettiergeräte ROXI, IXOR 2⁺:
Unterschiede und Gemeinsamkeiten

Die Etikettiergeräte sind komplett montiert

Grundeinheit
Alle Komponenten wie Steuerung, Antrieb, Schnittstellen, das Bedienfeld sowie der Abwickler und Aufwickler sind am Alugussgehäuse montiert

Zwei Aufnahmebohrungen mit Durchmesser 30 mm ermöglichen die Integration des Etikettiergeräts über feste oder einstellbare Montagehilfen in Produktions- und Verpackungslinien.

Spendeeinheit
Sie lässt sich anhand eines umfangreichen Baukastens auf jede Anwendung konfigurieren.

Abwickler mechanisch
Der Pendelarm und ein integrierter Bremsmechanismus gewährleisten eine gleichbleibende Bandspannung.

Aufwickler mechanisch
Zum Aufwickeln des Trägerbands nach dem Abspenden der Etiketten wird dieses auf die Spreizachse des Aufwicklers geklemmt. Der Antrieb erfolgt über einen Rundriemen. Der Pendelarm und eine integrierte Kupplung steuern das Aufwickeln.

Play

Video: Etikettenspender ROXI für den Industrieeinsatz

Vorbedruckte Selbstklebetiketten lassen sich in einer Fertigungslinie vollautomatisch spenden.

Video ansehen

Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:

Etikettiergeräte ROXI

Exzellente Beratung, zuverlässiger Support und günstiger Preis - direkt von cab:

Fordern Sie ein Angebot an

Weitere Informationen:

Produktbroschüre (PDF)

Bedienfeld

Intuitive und einfache Bedienung. Je nach Einbaulage des Etikettiergeräts ist die Anzeige um 180° drehbar.

Bedienoberfläche mit selbsterklärenden Symbolen zur Gerätekonfiguration

Schnelleinstellung

1 Stoppverzögerung
2 Startverzögerung
3 Bandgeschwindigkeit

ROXI Display

EIN / AUS Vorspendetaste

4 Statusleiste
Geschwindigkeit, Etikettenwicklung,
Vorschublänge, WLAN-Signal,
Zustand Start- und Stoppsignal

5 Betriebs- und Warnmeldungen
mit Status- und Menüparameter

6 Zähler- und Diagnoseanzeige
anwendungsspezifisch konfigurierbar

7 Einstellungen

Einstellungen

Bandgeschwindigkeit
mit Synchronisierung
zur Produktgeschwindigkeit

Systemeinstellungen
Display, Sprache, Etikettenbandende, Schnittstellen

Etikettenposition auf dem Produkt
inklusive Mehrfachetikettierung
Startbedingung

Anwenderkonfiguration
beliebige Anzahl Formate
Backup und Restore mittels PC

Etikettenstopp auf dem Spendemodul
Erkennung fehlender Etiketten
Verarbeitung einer externen Stopbedingung

Chargenzähler
Automatischer Stop nach vorgegebener Produktzahl

Druckeinstellungen
zur Ansteuerung eines externen Druckers
oder einer Übergabeeinheit

Servicewerkzeuge
Wartungsassistent, Videoanleitungen, Eingabe und Überwachung der digitalen I/O für Servicezwecke

Übergabeeinstellungen
zur Ansteuerung optionaler Etiketten-
übergabeeinheiten wie Applikator, Blasbox etc.

Firmware

Embedded-Linux-Betriebssystem

Linux

Betriebsfertige Unterstützung von Paketen und Schnittstellen der Open-Source-Community wie z.B. FTP, SSL, Avahi/Zeroconf
Regelmäßige Updates für Hotfixes und offizielle CVE-Sicherheitspatches
Ausführliche Release-Informationen mit jedem Update

Kompatibilität der Etikettiergeräte

IXOR

Gleiche Codebasis bei ROXI und IXOR2⁺
Identische Firmwaredatei in Vorbereitung
Jede Weiterentwicklung ist sofort in jedem Gerät verfügbar

Wartung und Diagnose

XML-Icon

Web Interface
Ereignisspeicher zur Rückverfolgung von Aktivitäten
Diagnosedokumente im einheitlichen Textformat XML

Schnittstellen und Funktionen für Anwender

	USB-Stick	Web Interface	FTP-Software
Zugriff auf sämtliche Gerätedokumentation
Gerätebackup und Wiederherstellung
Auslesen und Einspielen von Gerätekonfigurationen
Firmware-Update

Remote Support

Servicepersonal kann über bestehendes Kundennetzwerk remote eine Diagnose durchführen.
Spezielles Softwareoszilloskop mit Auflösung bis 1 ms
→ während Produktion ohne Einschränkung nutzbar

Integrierte Ethernetprotokolle für übergeordnete Maschinensteuerungen

MQTT

MQTT, ModBus TCP

OPC UA

OPC UA

PROFI NET

Profinet in Vorbereitung
Zugriff auf Parameter, I/O-Signale, Fehlermeldungen über SPS und Industrie-PC

Redundanz für IXOR 2+

In einem Ethernet-Netzwerk lassen sich zwei Etikettiergeräte redundant nonstop betreiben.
Ein Gerät ist aktiv und etikettiert Produkte, das andere Gerät steht in Bereitschaft. Tritt beim aktiven Gerät eine Störung auf (zum Beispiel Bandende), übernimmt sofort das zweite Gerät.
Es wird sichergestellt, dass zwischen den Geräten alle Produkte etikettiert werden.
Der Produktsensor und der Drehgeber sind für beide Etikettiergeräte einmal vorhanden. Die Signale werden über einen Verteiler an beide Etikettiergeräte übertragen.
Für den Ethernetanschluss wird ein Adapter benötigt.

Fernbedienung LAN / WLAN
Displayanzeige und Steuerung über plattformunabhängige Webbrowser (PC, Tablet, Smartphone)

Fernbedienung LAN / WLAN

Einlegeschama ROXI Einlegeschemata
Darstellung auf dem Display

Ethernet-Protokolle, Bandgeschwindigkeiten und Drehgeber sind komplett freigeschaltet. Die Kosten sind im Gerätepreis enthalten.

Schnittstellen

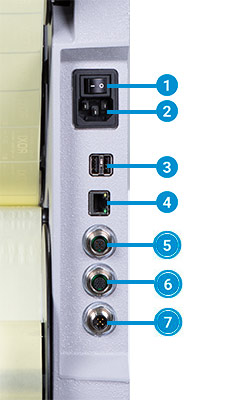

ROXI Schnittstellen

I/O-Statusanzeige

1 Netzschalter

2 Kaltgerätebuchse

3 2x USB Host für Meldeleuchte, externes Bedienfeld, USB-Stick, WLAN-Stick

4 Ethernet TCP/IP-Datenübertragung

START Startsignal, zum Beispiel mit dem Produktsensor

I/O-Schnittstelle konform zu IEC/EN 61131-2, Typ 1+3; alle Ein- und Ausgänge mit Verpolungsschutz, Ausgänge zusätzlich kurzschlussfest

Eingänge digital
Etikettenspender EIN
Vorspenden
Start Etikettieren
Verriegelung Start Etikettieren
Störung zurücksetzen
Benutzerdefiniert
Eingänge analog
Geschwindigkeit
Startverzögerung
Stoppverzögerung

Ausgänge digital PNP
Etikettiergerät bereit
Vorspenden
Etikettiervorschub stoppen
Etikettentransport läuft
Fehlendes Etikett auf Trägerband
Etikettenbandende
Etikettenbandende Vorwarnung
Störung
Benutzerdefiniert

Statusanzeigen am Bedienfeld

alle Ein- und Ausgänge

Ideal bei der Erstinbetriebnahme, insbesondere bei Integration des Etikettiergerätes in externe Steuerungen

Ein- und Ausgänge können zu Testzwecken simuliert oder erzwungen werden.

SYNC
Synchronisierung der Etiketten zur Produktgeschwindigkeit mit dem Masterencoder (Drehgeber → Lineargeber auf Anfrage)

PRINT & APPLY
Peripherieschnittstelle für Drucker und Ansteuerung einer Übergabeeinheit mit Stromversorgung 24VDC

STOP
Anschluss Etikettensensor zur Erkennung des Etikettenanfangs optisch oder induktiv

Kreis Stecker- und PIN-Belegung kompatibel zu IXOR 2⁺

Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:

Etikettiergeräte ROXI

Exzellente Beratung, zuverlässiger Support und günstiger Preis - direkt von cab:

Fordern Sie ein Angebot an

Weitere Informationen:

Produktbroschüre (PDF)

Rollenbreite ROXI bis mm	62	124	186
Bandgeschwindigkeit bis m/min	30	30	30²⁾
Taktrate Anzahl Etiketten/min	Sie wird von der Etikettenlänge und der Produktgeschwindigkeit bestimmt und kann am Bedienfeld simuliert werden.
Einbaulage	vertikal / horizontal
Spenderichtung	L nach links oder R nach rechts
Material¹⁾
Etikettenmaterial³⁾	Papier, Kunststoffe PET, PE, PP, PVC
	Booklets		-
Etiketten Breite mm	10 - 58	10 - 120	10 - 182
Etiketten Länge im Vorschubmm	10 - 6.000
Etiketten Abstand min. mm	2
Etiketten Dicke mm	0,055 - 1,0
Trägermaterial Breite mm	15 - 62	15 - 124	15 - 186
Gewicht der Rollebis kg	12
Rollenabwickler Wicklung	außen oder innen
Rollenabwickler Kerndurchmesser mm	76 / weitere Durchmesser auf Anfrage
Rollenabwickler Außendurchmesser mm	310
Rollenaufwickler Außendurchmesser mm	210
Rollenaufwickler Kerndurchmessermm	76
Etikettensensor
Funktion	Erkennung von Etikettenrändern und Materialenden
Abstand zur Anlegekante CEONmm	9 - 30	9 - 60	9 - 90
Abstand zur Anlegekante GAB 500-1 mm	7,5 - 17,5
Abstand zur Anlegekante GAB 500-2 mm	8 - 40
Betriebsdaten
Spannung	100 - 240 V~, 50 - 60 Hz
Stromaufnahme	100 V~ max. 2 A / 240 V~ max. 1 A
Temperatur / Luftfeuchtigkeit Betrieb	5 ° - 40 °C / 10 - 85 %, nicht kondensierend
Temperatur / Luftfeuchtigkeit Lager	0 - 60°C / 20 - 85 %, nicht kondensierend
Temperatur / Luftfeuchtigkeit Transport	–25 - 60°C / 20 - 85 %, nicht kondensierend
Zulassungen	CE, FCC Class A, ICES-3, cMETus (nach UL62368-1), CB
Schutzart	IP 40
Bedienfeld
LED-Tasten	ON / OFF, FEED
LCD-Grafikanzeige Breite x Höhe mm	54 x 70
Überwachungen
	Vorwarnung Etikettenbandende, Trägerbandriss, Drehmoment, Temperatur, Spannungen

Bei kleinen Etiketten, dünnen Materialien oder starkem Kleber kann es beim Spenden Einschränkungen geben. Bei Bedarf wird die Spendekante angepasst. Diese Anwendungen sind zu testen.
Die Bandgeschwindigkeit von 30 m/min wurde mit einer Rollenbreite von 180 mm und einer Etikettenlänge von 98 mm ermittelt. Andere Abmessungen müssen getestet werden.
Bei steifen Etiketten oder Booklets wird die Umlenkrolle mit 60 mm Durchmesser empfohlen.

Etikettiergerät	Maß A mm	Maß B mm	Gewicht kg
ROXI 62	62	140	11,5
ROXI 124	124	145	12
ROXI 186	186	205	13

Spendemodul	Maß C mm
SP	20
SPE	24
SPFA	20

Montagestange	Maß L1 mm
MS 25	25
MS 100	100
MS 200	200
MS 300	300
MS 400	400
MS 450	450

Die Angaben über Lieferumfang, Aussehen und technische Daten der Geräte entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen sind vorbehalten. Die Katalogdaten stellen keine Zusicherung oder Garantie dar.

Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:

Etikettiergeräte ROXI

Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:

Fordern Sie ein Angebot an

Weitere Informationen:

Produktbroschüre (PDF)

alle anzeigen alle schließen

Spendeeinheiten: Spendeköpfe

Die Spendeeinheiten sind modular aufgebaut. und lassen sich auf den Bedarf konfigurieren.

Einstellungen der Andruckrollen / -bürsten und Sensoren sind über Skalen reproduzierbar.

Alle Justagen sind mit einem Torx-Schraubendreher auch während des Etikettierens möglich.

Verschleißteile wie Andruckrollen und -bürsten sowie Umlenkrollen lassen sich zur Wartung oder Reinigung ohne Werkzeug abnehmen und wieder einbauen.

Ablösekanten vom IXOR (auch kundenspezifische) sind am IXOR 2+ ebenso montierbar.

In drei Schritten zur kompletten Einheit

1. Spendeköpfe 1

Spendemodule
Sie bestehen aus der Spendezunge, der Führung und dem Querprofil.

Schlitten 2
Damit wird der Abstand von der Andruckrolle bzw. Bürste zur Spendekante eingestellt.

Andruckrolle oder -bürste 3
Im Beilauf kann der Etikettenandruck durch eine Rolle oder eine Bürste vorgenommen werden. Für eine perfekte Etikettierung können diese präzise auf das Produkt eingestellt werden.

2. Montagestangen 4

Sie verbinden das Etikettiergerät mit der Spendeeinheit

3. Etikettensensoren

Zur Erkennung exakter Etikettenpositionen mit hoher Wiederholgenauigkeit

A induktiver Etikettensensor CEON auf der Spendezunge

B Gabellichtschranke GAB 500-1 am Spendemodul

C Gabellichtschranke GAB 500-2 auf dem Halter

Spendeköpfe mit einseitiger Lagerung der Andruckrolle oder Bürste bis 186 mm Breite

5 Justage Papierlauf
mit dem Exzenter ist der Papierlauf auch während des Etikettierens justierbar.

Spendeköpfe mit doppelseitiger Lagerung der
Andruckrolle oder Bürste mit 248 mm Breite
310 mm auf Anfrage

Spendeköpfe SK/ARS mit Andruckrolle

Sie sind an den beiden Montagestangen befestigt.

Mit drei Justagen ist die Andruckrolle optimal einstellbar:

1 Abstand zur Spendekante 5 mm bis 40 mm
2 Die untere Endlage der Andruckrolle zum Produkt
3 Die Andruckkraft auf das Produkt durch Vorspannen der Feder

Spendeköpfe
Spenderichtung nach links		Spenderichtung nach rechts		Maß A mm
Länge L 100 mm	Länge L 160 mm	Länge L 100 mm	Länge L 160 mm	Maß A mm
SK/ARS 100/62L	SK/ARS 160/62L	SK/ARS 100/62R	SK/ARS 160/62R	62
SK/ARS 100/124L	SK/ARS 160/124L	SK/ARS 100/124R	SK/ARS 160/124R	124
SK/ARS 100/186L	SK/ARS 160/186L	SK/ARS 100/186R	SK/ARS 160/186R	186
SK/ARS 100/248L	SK/ARS 160/248L	SK/ARS 100/248R	SK/ARS 160/248R	248

Spendeköpfe SK/AB mit Andruckbürste

Sie sind an den beiden Montagestangen befestigt.

Mit drei Justagen ist die Bürste optimal einstellbar:

1 Abstand zur Spendekante 1,0 mm bis 35 mm
2 Höhe zur Spendekante
3 Winkel zur Spendekante zwischen 15° und 45°

Spendeköpfe
Spenderichtung nach links		Spenderichtung nach rechts		Maß A mm
Länge L 100 mm	Länge L 160 mm	Länge L 100 mm	Länge L 160 mm	Maß A mm
SK/AB 100/62L	SK/AB 160/62L	SK/AB 100/62R	SK/AB 160/62R	62
SK/AB 100/124L	SK/AB 160/124L	SK/AB 100/124R	SK/AB 160/124R	124
SK/AB 100/186L	SK/AB 160/186L	SK/AB 100/186R	SK/AB 160/186R	186
SK/AB 100/248L	SK/AB 160/248L	SK/AB 100/248R	SK/AB 160/248R	248

Spendeköpfe SKE/ARS 0-90° einstellbar mit Andruckrolle

Bessere Bedienung oder begrenzte Einbauverhältnisse können den Einbau des Etikettiergeräts vertikal gedreht erfordern. Für das Etikettieren sind diese Spendemodul stufenlos von 0° bis 90° einstellbar.

Spendeköpfe
Spenderichtung nach links	Spenderichtung nach rechts	Maß A mm
Länge L 100 mm		Maß A mm
SKE/ARS 100/62L	SKE/ARS 100/62R	62
SKE/ARS 100/124L	SKE/ARS 100/124R	124
SKE/ARS 100/186L	SKE/ARS 100/186R	186
SKE/ARS 100/248L	SKE/ARS 100/248R	248

Spendezunge 160 auf Anfrage

Spendeköpfe SKE/AB 0-90° einstellbar mit Andruckbürste

Spendeköpfe
Spenderichtung nach links	Spenderichtung nach rechts	Maß A mm
Länge L 100 mm		Maß A mm
SKE/AB 100/62L	SKE/AB 100/62R	62
SKE/AB 100/124L	SKE/AB 100/124R	124
SKE/AB 100/186L	SKE/AB 100/186R	186
SKE/AB 100/248L	SKE/AB 100/248R	248

Spendezunge 160 auf Anfrage

Spendeköpfe SKF/ARS federnd anschwenkbar mit Andruckrolle ARS

Bei gewölbten Flächen oder Schrägen wird im Beilauf der Spendekopf durch Federkraft an die Produktoberfläche und die Produkthöhe angepasst. Schwenkbereich Höhe 10 mm bis 80 mm einstellbar.

Spendeköpfe
Spenderichtung nach links	Spenderichtung nach rechts	Maß A mm
Länge L 100 mm		Maß A mm
SKF/ARS 100/62L	SKF/ARS 100/62R	62
SKF/ARS 100/124L	SKF/ARS 100/124R	124
SKF/ARS 100/186L	SKF/ARS 100/186R	186
SKF/ARS 100/248L	SKF/ARS 100/248R	248

Spendezunge 160 auf Anfrage

Spendeköpfe SKP/ARS pneumatisch anschwenkbar mit Andruckrolle

Auf Anfrage

Für empfindliche Oberflächen, bei Etikettierung auf zylindrische Körper oder in Taschen ist der Spendekopf pneumatisch anschwenkbar. Schwenkbereich Höhe 10 mm bis 20 mm

Spendeköpfe
Spenderichtung nach links	Spenderichtung nach rechts	Maß A mm
Länge L 100 mm		Maß A mm
SKP/ARS 100/62L	SKP/ARS 100/62R	62
SKP/ARS 100/124L	SKP/ARS 100/124R	124
SKP/ARS 100/186L	SKP/ARS 100/186R	186
SKP/ARS 100/248L	SKP/ARS 100/248R	248

Spendezunge 160 auf Anfrage

Spendeköpfe ARP/ARS mit Andruckrolle pneumatisch anschwenkbar

Auf Anfrage

Für empfindliche Oberflächen, bei Etikettierung auf zylindrische Körper oder in Taschen ist die Andruckrolle pneumatisch anschwenkbar. Schwenkbereich Höhe bis 10 mm

Spendeköpfe
Spenderichtung nach links	Spenderichtung nach rechts	Maß A mm
Länge L 100 mm		Maß A mm
ARP/ARS 100/62L	ARP/ARS 100/62R	62
ARP/ARS 100/124L	ARP/ARS 100/124R	124
ARP/ARS 100/186L	ARP/ARS 100/186R	186
ARP/ARS 100/248L	ARP/ARS 100/248R	248

Spendezunge 160 auf Anfrage

Spendeeinheiten: Spendeköpfe als Baugruppen

Spendemodule SP

Die Spendemodule bestehen aus der Spendezunge 1 der Führung 2 und dem Querprofil 3
Sie sind an den beiden Montagestangen befestigt.

	Spenderichtung				Maß A mm
	Typ nach links		Typ nach rechts		Maß A mm
Spendemodul	SP 100/62L	SP 160/62L	SP 100/62R	SP 160/62R	62
	SP 100/124L	SP 160/124L	SP 100/124R	SP 160/124R	124
	SP 100/186L	SP 160/186L	SP 100/186R	SP 160/186R	186
	SP 100/248L	SP 160/248L	SP 100/248R	SP 160/248R	248

Spendemodule SPE einstellbar

Bessere Bedienung oder begrenzte Einbauverhältnisse können den Einbau des Etikettiergeräts vertikal gedreht erfordern. Für das Etikettieren sind diese Spendezungen stufenlos von 0° bis 90° einstellbar.

	Spenderichtung		Maß A mm
	Typ nach links	Typ nach rechts	Maß A mm
Spendemodule	SPE 100/62L	SPE 100/62R	62
	SPE 100/124L	SPE 100/124R	124
	SPE 100/186L	SPE 100/186R	186
	SPE 100/248L	SPE 100/248R	248

Spendezunge 160 auf Anfrage

Schlitten und Andruckrollen

1 Schlitten A zur Montage einer Andruckrolle
Er ist auf der Führung des Spendemoduls montiert

Spenderichtung	Typ nach links	Typ nach rechts
Schlitten	AL	AR

2 Andruckrollen ARS
Die Andruckrollen ARS werden aus schmalen Silikonandruckrollen mit einer Breite von 20,5 mm zusammengesetzt.
Material: Silikon für hohe Lebensdauer, FDA-konform
Für Lebensmittelanwendungen und Reinraum geeignet.

	Typ	Anzahl Rollen	Maß A mm
Andruckrollen	ARS 41	2	41
	ARS 62	3	62
	ARS 124	6	124
	ARS 186	9	186
	ARS 248	12	248

3 Andruckrollen AR
Material: offenporiger Schaum, empfohlen für inkjetbedruckte Etiketten

	Typ	Maß A mm
Andruckrollen	AR 62	62
	AR 124	124
	AR 186	186

Schlitten und Andruckbürste

1 Schlitten B zur Montage einer Andruckbürste
Er ist auf der Führung des Spendemoduls montiert.

Spenderichtung Typ nach links und rechts

Schlitten B

2 Andruckbürste AB
für Standardetiketten ab 20 mm Breite und 20 mm Höhe
Sie ist bei Verschleiß ohne Werkzeug austauschbar.

Typ Maß A mm

Andruckbürsten AB 62 62

AB 124 124

AB 186 186

2 x AB 124 248

Spenderichtung	Typ nach links und rechts
Schlitten	B

	Typ	Maß A mm
Andruckbürsten	AB 62	62
AB 124	124
AB 186	186
2 x AB 124	248

Montagestangen und Querprofile

Montagestangen MS

Sie verbinden das Etikettiergerät mit dem Spendekopf. Es sind zwei Montagestangen pro Gerät notwendig.

	Typ	Maß L1 mm
Montagestangen	MS 25	25
	MS 100	100
	MS 200	200
	MS 300	300
	MS 400	400
	MS 450	450

Weitere Längen auf Anfrage

	Maß E mm
Spendemodul SP	20
Spendemodul SPE	24
Spendemodul SPFA	20

Rollenbreite mm	Maß D mm
62 / 124	104
186	166
248	228

Zubehör Querprofile

Zur Montage der IXOR-Ablösekanten am ROXI
Mit dem Querprofil QP und der Montagestange MS 25 wird der Abstand von D auf C angepasst.
Montagestangen MS xxx sind um 40 mm zu kürzen.

Zur Versteifung bei langen Montagestangen oder für Zubehör
sind eine dritte Montagestange MS xxx und zusätzliche Querprofile QP montierbar.
Beim ROXI sind die Montagestangen MS xxx um 40 mm zu kürzen.

	Typ	Rollenbreite mm	Maß B mm	Maß C mm	Maß D mm
Querprofile	QP 186	62 / 124	186	146	104
	QP 248	186	248	208	166
	QP 310	248	310	270	228

Sensoren

Etikettensensor CEON

Er ist über eine intelligente Kommunikationsschnittstelle mit dem Etikettiergerät verbunden. Die Teachfunktion erfolgt am Bedienfeld. Der Abgleich ist bereits nach zwei Etiketten abgeschlossen.

Der Sensor ist auf der Halteleiste verschiebbar.
Mit der Skala ist der Abstand zum Rand einfach einstellbar.

1 Anschlag
2 Spendemodul 100
3 Position mit Andruckbürste
4 Position mit Andruckrolle
5 Spendemodul 160

	Etikettensensor CEON
Funktionsprinzip	induktiv mit einem Keramiktastkopf
Material Etiketten	Papier, Kunststoff, opak oder transparent
Material Trägerband	opak, durchscheinend oder transparent
Etikettendicke mm	0,05 - 1,0
Etikettenlücke mm	>2
Wiederholgenauigkeit mm	± 0,05
Anschlusskabel Länge mm	600

Anschlag
Er ist verstellbar und gewährleistet nach einer Demontage des Sensors die gleiche Positionierung.

Halteleiste
Sie wird auf der Spendezunge montiert.
Der Abstand A ist für die Andruckrolle und Bürste optimiert.

	Typ	Sensorabstand zur Anlegekante mm	mit Anschlag mm
Halteleiste	CEON 30	10 - 30	20 - 30
	CEON 60	10 - 60	20 - 60
	CEON 90	10 - 90	20 - 90

Abstand zur Spendekante	Maß A 14 - 24 mm verstellbar Maß A 14 mm bevorzugt mit Andruckrolle Maß A 24 mm bevorzugt mit Andruckbürste
Abstand zur Spendekante	Maß B 74 mm bevorzugt mit Andruckbürste

Gabellichtschranke GAB 500-1

Befestigung am Spendemodul. Der Sensorabstand zur Anlegekante ist dabei von 7,5 mm bis 17,5 mm einstellbar.

	Gabellichtschranke GAB 500-1
Funktionsprinzip	optisch, Sender / Empfänger
Material Etiketten	Papier, Kunststoff, opak
Material Trägerband	durchscheinend, transparent
Materialdurchlasshöhemm	3
Etikettenlücke mm	>2
Wiederholgenauigkeit mm	± 0,05
Abstand C zur Anlegekante Einstellbereich mm	7,5 - 17,5

Gabellichtschranke GAB 500-2

Die Montage erfolgt auf dem Halter. Der Sensorabstand zur Anlegekante ist dabei von 8,0 mm bis 40 mm einstellbar.

	Gabellichtschranke GAB 500-2
Funktionsprinzip	optisch, Sender / Empfänger
Material Etiketten	Papier, Kunststoff, opak
Material Trägerband	durchscheinend, transparent
Materialdurchlasshöhe mm	5
Etikettenlücke mm	>2
Wiederholgenauigkeit mm	± 0,05
Abstand C zur Anlegekante Einstellbereich mm	8,0 - 40

Halter
Montage beliebig auf Montagestangen. Sicherung mit einer Schraube

	Typ	Maß D mm
Halter	GAB 500-2/124	104
	GAB 500-2/186	166
	GAB 500-2/248	228

Zubehör
- Produktsensor

  zum Auslösen des Etikettierstarts bei Produkterkennung
  Tastweite bis 200 mm

  Produktsensorkabel
  M12-M8, 5-polig, a-codiert, 2,5 m
- Drehgeber

  inkremental, Auflösung 0,1 mm, Spur A und Spur B
  mit Anschlusskabel M12, 5-polig, a-codiert, 2,5 m zur automatischen Synchronisierung der Etikettiergeschwindigkeit
  Freischaltung mit Key
- Reibrad

  Umfang 200 mm, Durchmesser 63,7 mm
- Halter

  Mit ihm wird das Reibrad gefedert auf das Transportband gedrückt. Zur Montage an einem Transportband ist ein Befestigungswinkel erforderlich.
- Externes Bedienfeld

  mit gleicher Funktionalität wie am Ettiketiergerät;

  Die Bedienung kann beliebig am externen Bedienfeld oder am Bedienfeld des Etikettiergeräts vorgenommen werden.

  1 USB-Steckplatz,
  um die Konfiguration oder die Firmware zu übertragen

  2 LED-Anzeige: Netz EIN
- USB-Anschlusskabel

  ROXI: USB-Anschlusskabel 1,8 m, 3 m, 5 m (11 m auf Anfrage)
  IXOR 2⁺: Apply-Anschlusskabel 6 m
- Meldeleuchte

  zum Anschluss am Etikettiergerät

  Rot Sammelfehler, z. B. Etikettenbandende, Trägerbandriss
  Gelb Vorwarnung Etikettenbandende
  Grün Gerät betriebsbereit

  USB-Anschlusskabel 1 m
  Anschluss an IXOR 2⁺ erfordert zusätzlich Apply-Anschlusskabel M12, 12-polig, 0,2 m

Kabel und Stecker
- Kabelstecker M12, 5-polig, a-codiert

  Kabelstecker M12, 5-polig, a-codiert, male
  für Steckverbinder an Grundeinheit START, PRINT & APPLY, STOP

  Kabelbuchse M12, 5-polig, a-codiert, female
  für Steckverbinder an Grundeinheit SYNC
- Verteiler / Adapter Ethernet für redundanten Betrieb

  Der Produktsensor und der Drehgeber sind für beide Etikettiergeräte einmal vorhanden. Die Signale werden über einen Verteiler an beide Etikettiergeräte übertragen.

  Verteiler M12, 5-polig, a-codiert:
  1 x female → 2 x male für Produktsensor
  1 x male → 2 x female für Drehgeber

  Der Ethernetanschluss benötigt einen RJ45-Adapter.
- I/O-Schnittstellenkabel mit Aderendhülsen

  M12, 17-polig, 5 m
- I/O-Verbindungskabel zur Verlängerung

  M12, 17-polig, 2,5 m, 10 m
- SYNC-Verlängerungskabel

  für Drehgeber, Redundanz / M12, 5-polig, a-codiert, 2,5 m, 10 m

  für CEON und IXOR⁺, IXOR 2⁺ Abwickler mechanisch bei separater Montage M12, 5-polig, a-codiert, 0,5 m
- Ethernetkabel RJ45, 0,5 m

  vom 2-Port Ethernet Switch am Drucker zum ROXI

Gerätehalter

Gerätehalter

Das Etikettiergerät ist auf zwei Säulen gelagert. Auf ihnen ist die Spendeposition fest positioniert oder verschiebbar.

Die Fixierung der Spendeposition erfolgt beim ROXI und IXOR 2+ durch eine Schraube 1 beim ROXI alternativ durch eine Rändelschraube 2 am Gehäuse.

Montage des Gerätehalters auf einem Profil oder auf einer Platte Gewinde in der Säule M10 x 20
Zuganker

Mit ihm ist die Neigung auf das Produkt einstellbar.

Die obere Säule wird am Zuganker eingespannt und mit der Schraube A fixiert. Die untere Säule und das Bundlager sind am Säulenstativ oder einer Platte verschraubt.

Der Zuganker ist auf dem Bundlager schwenkbar und mit der Schraube B arretierbar.

Gerätehalter für feste Positionierung des Etikettiergeräts

für vertikale und horizontale Einbaulage geeignet

	Typ	Verstellweg		Säulenlänge
	Typ	Zuganker mm	Platte mm	Maß A mm	Maß B mm
Gerätehalter fest	GHF 124	0	20	80	226
	GHF 186	0	20	80	288
	GHV 248	0	20	80	350

Gerätehalter zum Verschieben des Etikettiergeräts auf den Säulen

nur für vertikale Einbaulage des Etikettierers geeignet

	Typ	Verstellweg		Säulenlänge
	Typ	Zuganker mm	Platte mm	Maß A mm	Maß B mm
Gerätehalter verschiebbar	GHV 100/124	100	120	180	325
	GHV 100/186	100	120	180	390
	GHV 100/248	100	120	180	455
	GHV 200/124	200	220	280	425
	GHV 200/186	200	220	280	490
	GHV 200/248	200	220	280	555

Gerätehalter mit Spindelverstellung

Gerätehalter mit Spindelverstellung
zur präzisen Positionierung des Etikettiergeräts auf die Spendeposition.

Mit der Handkurbel wird die Position des Etikettiergeräts pro Umdrehung um 4 mm versetzt.

Die elektronische Positionsanzeige gibt die genaue Spendeposition auf dem Produkt an.

Für vertikale und horizontale Einbaulage geeignet

Montage des Gerätehalters
auf einem Profil oder auf einer Platte
Gewinde in der Säule M10 x 20
Zuganker

Mit ihm ist die Neigung auf das Produkt einstellbar.

Gerätehalter für spindelverstellbare Positionierung des Etikettiergeräts

für vertikale und horizontale Einbaulage geeignet

	Typ	Verstellweg		Säulenlänge
	Typ	Zuganker mm	Platte mm	Maß A mm	Maß B mm
Gerätehalter spindelverstellbar	GHS 150/124	150	150	230	226 - 376
	GHS 150/186	150	150	230	288 - 438
	GHS 150/248	150	15	230	350 - 500

mit Trapezgewinde Steigung 4 mm pro Umdrehung

Positionsanzeige EPOS / GHS

Mit der elektronischen Positionsanzeige wird die Etikettenposition auf dem Produkt angezeigt. Sie kann unabhängig der Einbaulage des Etikettiergeräts in die optimale Ableseposition ausgerichtet werden. Der Lieferumfang ist inklusive Anbausatz.

Die Einstellungen am Display sind:
- ab- oder aufwärtszählend
- Anzeigewert zurücksetzen
- Offsetwert einstellen
- Maßeinheit mm oder Inch
- absolut oder inkremental

Säulenstative
- Säulenstativ
  Damit ist das Etikettiergerät auch bei einem größeren Verstellweg stabil gelagert.

  Die Einstellung der Spendeposition erfolgt quer zum Transport und in der Höhe.

  Die elektronische Positionsanzeige gibt die genaue Spendeposition auf dem Produkt an.

  Für vertikale und horizontale Einbaulage geeignet
- Säulenstativ mit Trägerplatte, Drehteller und Winkelgetriebe

  1 Trägerplatte
  Sie wird stirnseitig am Schlitten des Säulenstativs verschraubt. Die Gerätehalter GHF zur Aufnahme der Etikettiergeräte sind für den Etikettenaustritt nach links oder rechts an der Trägerplatte montiert.

  Typ Rollenbreite mm

  Trägerplatte TP 124 K 124

  TP 186 K 186

  TP 248 K 248

  2 Säulenstativ
  Es zeichnet sich durch kompakte Bauweise aus. Geschliffene Säulen und ein Trapezgewinde an der Spindel gewährleisten eine leichtgängige Schlittenverstellung.

  Typ Säulenlänge mm Verstellweg mm

  Säulenstative SST 400 K 400 250

  SST 600 K 600 450

  SST 800 K 800 650

  A Stativ mit Winkelgetriebe

  B Stativ mit Winkelgetriebe und Positionsanzeige

  3 Drehteller
  Mit ihm ist die Neigung auf das Produkt einstellbar.

  4 Winkelgetriebe
  zur besseren Verstellung des Etikettiergeräts. Montierbar in Schritten von 90°. Die Positionsanzeige EPOS / SST ist am Winkelgetriebe montierbar.
- Positionsanzeige EPOS / SST

  Mit der elektronischen Positionsanzeige wird die Etikettenposition auf dem Produkt angezeigt. Sie kann unabhängig der Einbaulage des Etikettiergeräts in die optimale Ableseposition ausgerichtet werden. Der Lieferumfang ist inklusive Anbausatz.

  Die Einstellungen am Display sind:
  - ab- oder aufwärtszählend
  - Anzeigewert zurücksetzen
  - Offsetwert einstellen
  - Maßeinheit mm oder Inch
  - absolut oder inkremental

	Typ	Rollenbreite mm
Trägerplatte	TP 124 K	124
TP 186 K	186
TP 248 K	248

	Typ	Säulenlänge mm	Verstellweg mm
Säulenstative	SST 400 K	400	250
SST 600 K	600	450
SST 800 K	800	650

Bodenstative

Bodenstativ 1632

Es ist mobil und kann am Einsatzort über Stellfüße arretiert und ausgerichtet werden.

Das Säulenstativ ist in der Höhe verstellbar. Die Feineinstellung des Schlittens erfolgt über das Winkelgetriebe mit der Kurbel.

Standard

	Bodenstativ 1632
Stellfüße einstellbarmm	± 15
Belastungmax. kg	50
Belastung bei einer Ausladung von 300 mm max. kg	25
Abstand Unterkante Etikett zum Bodenmm	880 - 1.200
Säulenstativ 600
Säulenlängemm	600
Verstellweg mm	395
Gewichtca. kg	40

Bodenstativ 1231

vorzugsweise für Seitenetikettierung. Es ist höhenverstellbar und kann am Einsatzort über Stellfüße arretiert und ausgerichtet werden.

	Bodenstativ 1231
Stellfüße einstellbarmm	± 15
Belastungmax. kg	50
Belastung bei einer Ausladung von 300 mm max. kg	20
Abstand Unterkante Etikett zum Bodenmm	664 - 904
Säulenstativ 600
Säulenlänge mm	600
Verstellweg mm	395
Zuganker
Gerätehalter spindelverstellbar
Verstellbereich mm	135
Gewichtca. kg	40

Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:

Etikettiergeräte ROXI

Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:

Fordern Sie ein Angebot an

Weitere Informationen:

Produktbroschüre (PDF)

Umlenkrollen UR D60

Bei Materialien, die sich bei einem engen Biegeradius vom Trägermaterial ablösen, können Umlenkrollen 1 und 2 mit einem Durchmesser von 60 mm eingesetzt werden.

	Typ	Durchmesser mm	Breite B mm
Umlenkrolle	UR D60/62	60	62
	UR D60/124	60	124
	UR D60/186	60	186
	UR D60/248	60	248
Führung	FR D60	-	-

2 nicht an der Grundeinheit IXOR 2⁺ montierbar

Umlenkrollen mit Antihaftbeschichtung auf Anfrage

Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:

Etikettiergeräte ROXI

Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:

Fordern Sie ein Angebot an

Weitere Informationen:

Produktbroschüre (PDF)

Play

Video: Etikettiergeräte ROXI für den Industrieeinsatz

Vorbedruckte Selbstklebetiketten lassen sich in einer Fertigungslinie vollautomatisch spenden.

Video ansehen

Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:

Etikettiergeräte ROXI

Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:

Fordern Sie ein Angebot an

Weitere Informationen:

Produktbroschüre (PDF)

Dokumentation

alle anzeigen alle schließen

Kataloge

Titel	Format	Version	zuletzt geändert	Sprache
Etikettiergeräte ROXI und IXOR 2+	PDF - 4.63 MB	10/2026	29.10.2026	Deutsch
ROXI HQ Etikettiergeräte ROXI mit HERMES-HQ Applikatoren	PDF - 3.43 MB	10/2026	13.10.2026	Deutsch
Etikettiergeräte mit PX QS Etikettiergeräte ROXI / IXOR+ mit Druckmodulen PX QS	PDF - 3.48 MB	10/2026	29.10.2026	Deutsch
Produktkennzeichnung Übersicht	PDF - 6.66 MB	04/2026	01.04.2026	Deutsch

Montageanleitungen

Titel	Format	Version	zuletzt geändert	Sprache
Montageanleitung ROXI	PDF - 6.28 MB	10/2026	23.10.2026	Deutsch

Weitere Sprachen

Titel	Format	Version	zuletzt geändert	Sprache
Assembly Instructions ROXI	PDF - 6.20 MB	10/2026	23.10.2026	English

Serviceanleitungen

Titel	Format	Version	zuletzt geändert	Sprache
Serviceanleitung	PDF - 2.47 MB	08/2026	06.08.2026	Deutsch

Ersatzteillisten

Titel	Format	Version	zuletzt geändert	Sprache
Ersatzteilliste ROXI links	PDF - 946 KB	04/2025	06.05.2025	Deutsch
Ersatzteilliste ROXI rechts	PDF - 945 KB	04/2025	06.05.2025	Deutsch

Weitere Sprachen

Titel	Format	Version	zuletzt geändert	Sprache
Spare Parts List ROXI left	PDF - 936 KB	04/2025	06.05.2025	English
Spare Parts List ROXI right	PDF - 933 KB	04/2025	06.05.2025	English

Zubehör - Betriebsanleitungen

Titel	Format	Version	zuletzt geändert	Sprache
Montageanleitung CEON / Mounting Instruction CEON	PDF - 300 KB	01/2025	15.09.2025	English/Deutsch

Registrierung erforderlich

Bitte füllen Sie das nachfolgende Formular aus und achten Sie dabei auf die korrekte schreibweise Ihrer E-Mail-Adresse.

Im Anschluss erhalten Sie eine E-Mail mit einem Freischaltlink.

Vorname *

Name *

E-Mail *

Lizenzvereinbarung 3D-Modelle cab Produkttechnik GmbH & Co KG
cab Produkttechnik GmbH & Co KG (im Folgenden "cab") gewährt Ihnen hiermit eine kostenlose, nicht exklusive, nicht übertragbare Lizenz für die Verwendung dieser 3D-Modelle und der dazugehörigen Dokumentation gemäß den folgenden Bedingungen:
LIZENZEINRÄUMUNG - Sie dürfen
- die 3D-Modelle auf Ihren persönlichen Computern installieren;
- die 3D-Modelle in einem Netzwerk an einem Standort verwenden;
- Kopien der 3D-Modelle in maschinenlesbarer Form für Sicherungszwecke erstellen;
- die 3D-Modelle im Rahmen Ihrer Projekte modifizieren;
- die 3D-Modelle im Rahmen Ihrer Projekte an Dritte (Person zu Person) weitergeben.

LIZENZBESCHRÄNKUNGEN -  Es ist Ihnen untersagt, die 3D-Modelle oder die dazugehörige Dokumentation
- zu vermieten, zu verkaufen, zu übertragen oder Rechte für die 3D-Modelle oder die dazugehörige Dokumentation zu erteilen, ohne zuvor eine ausdrückliche schriftliche Genehmigung von cab eingeholt zu haben;
- Eigentumsvermerke, Kennungen oder Marken der 3D-Modelle und der dazugehörigen Dokumentation zu entfernen;
- öffentlich zugänglich zu machen;
- als Teil eines Produkts oder Services zu vertreiben.

ART DIESES VERTRAGS - Diese Lizenz ist kein Verkauf.  Sofern von Ihnen Lizenzgebühren gezahlt werden, gelten diese mit Bezug auf die gemäß dieser Vereinbarung eingeräumten Lizenzen. Titel und Urheberrechte für die 3D-Modelle, die dazugehörige Dokumentation und die von Ihnen erstellte Kopien bleiben Eigentum von cab bzw. der Zulieferer.  Bei Missachtung der oben genannten Einschränkungen erlischt diese Lizenz ohne weitere Ankündigung automatisch, und die Rechte für die Verwendung der 3D-Modelle werden entzogen. Außerdem hat cab neben anderen rechtmäßigen Entschädigungen Anspruch auf Ersatz von Anwaltskosten in angemessener Höhe.
BEGRENZTE GEWÄHRLEISTUNG - Die 3D-Modelle wurden mit großer Sorgfalt erstellt. Trotzdem kann nicht sichergestellt werden, dass alle Daten aktuell, korrekt und vollständig sind. Kurzfristige technische Änderungen sind jederzeit möglich. CAD-Software sollte nur von ausgebildetem Personal verwendet werden. Es ist kein Ersatz für fachkundiges Testen und Bewerten. cab ist nicht verantwortlich für die Ergebnisse auf Basis dieser 3D-Modelle. Die gesamte Haftung von cab und Ihre ausschließliche Entschädigung im Rahmen dieser Gewährleistung besteht nach Wahl von cab darin, zu versuchen, den Fehler zu korrigieren oder den Anwender bei der Behebung von Fehlern zu unterstützen, oder die 3D-Modelle durch funktional äquivalente 3D-Modelle zu ersetzen, oder diesen Vertrag zu beenden.
AUSSER DER OBEN GENANNTEN AUSDRÜCKLICH BEGRENZTEN GEWÄHRLEISTUNG ÜBERNIMMT CAB KEINE EXPLIZITE, IMPLIZITE, GESETZLICHE ODER IHNEN MITGETEILTE GEWÄHRLEISTUNG, UND CAB LEHNT INSBESONDERE JEDE IMPLIZITE GEWÄHRLEISTUNG FÜR DIE HANDELSÜBLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK AB.
CAB GEWÄHRLEISTET KEINEN UNTERBRECHUNGS- ODER FEHLERFREIEN BETRIEB DER 3D-MODELLE. In bestimmten Staaten ist der Ausschluss implizit enthaltener Gewährleistung unzulässig, sodass die vorstehenden Ausnahmeregelungen im Einzelfall möglicherweise keine Gültigkeit haben. Diese Gewährleistung beinhaltet spezifische rechtliche Zusagen. In bestimmten Staaten haben Sie möglicherweise weitere, jeweils unterschiedliche Rechte.
HAFTUNGSBESCHRÄNKUNGEN - IN KEINEM FALL HAFTET CAB FÜR SCHÄDEN, EINSCHLIESSLICH DES VERLUSTS VON DATEN BEIM LADEN DER 3D-MODELLE ODER ANDEREN OPERATIONEN, ODER ENTGANGENEN GEWINN, DECKUNGSKOSTEN ODER ANDERE BESONDERE, NEBEN- ODER FOLGESCHÄDEN ODER INDIREKTE SCHÄDEN, DIE AUFGRUND DER NUTZUNG DER 3D-MODELLE ODER DER DAZUGEHÖRIGEN DOKUMENTATION ENTSTEHEN, UNABHÄNGIG VON DER URSACHE UND DEM BEHAUPTETEN HAFTUNGSPRINZIP.  DIESE BESCHRÄNKUNG GILT AUCH, WENN CAB AUF DIE MÖGLICHKEIT EINES SOLCHEN SCHADENS HINGEWIESEN WURDE. In bestimmten Staaten sind Einschränkung und Ausschluss der Haftung für Neben- und Folgeschäden unzulässig, sodass die vorstehende Einschränkung im Einzelfall möglicherweise keine Gültigkeit hat.
Wird diese Vereinbarung in eine andere Sprache als die deutsche Sprache übersetzt, so ist die deutsche Version maßgeblich.
Sollte eine der vorstehenden Bestimmungen unwirksam sein oder werden, bleibt die Wirksamkeit der übrigen Bestimmungen hiervon unberührt. An die Stelle unwirksamen oder nichtigen Vorschriften tritt die gesetzliche Regelung, es sei denn, die Parteien vereinbaren in rechtlich wirksamer Weise etwas anderes. Entsprechendes gilt für eine Regelungslücke.

cab Produkttechnik GmbH & Co KG
Wilhelm-Schickard-Str. 14
76131 Karlsruhe
Deutschland

Tel.: +49 721 6626 0
Fax: +49 721 6626 129
E-Mail: info@cab.de

Registergericht Mannheim HRA 104480
Komplementär: cab Beteiligungs-GmbH
Registergericht Mannheim HRB 108433
Geschäftsführer: Klaus Bardutzky, Alexander Bardutzky
UST-ID: DE143593113

Lizenzbedingungen akzeptieren

3D-CAD-Modelle

Die Dateien liegen im STEP-Format vor, das spezielle CAD-Software voraussetzt. Einen kostenlosen Viewer finden Sie hier: VariCAD Viewer (Externe Webseite).

Wählen Sie das gewünsche Modell und klicken Sie auf den Link. Es folgt eine kurze Registrierung. Die von Ihnen eingegebenen Daten werden von cab wie unter Datenschutz beschrieben gespeichert und verwendet. Ihre Daten werden nicht an Dritte weitergegeben. Sie erhalten eine E-Mail mit einem Freischaltlink und können die Modelle herunterladen.

Labeling head ROXI
- 6130120_07_ROXI_30_D310_124_L.zip (7.01 MB)
- 6130125_06_ROXI_30_D310_124_R.zip (6.82 MB)
- 6130180_07_ROXI_180_L.zip (5.68 MB)
- 6130185_06_ROXI_180_R.zip (5.27 MB)
- 6130760_03_ROXI_60_L.zip (5.33 MB)
- 6130765_03_ROXI_60_R.zip (4.79 MB)
ROXI-IXOR - Accessories
- 5918979_01_Rotary_encoder_Drehgeber.zip (178 KB)
- 5918980_01_Retainer_Rotary_encoder_Halterung_Drehgeber.zip (578 KB)
- 5918981_01_Friction_wheel_Reibrad.zip (13 KB)
- 6010587_03_External_operation_panel_mounted_Externes_Bedienfeld_mont.zip (250 KB)
ROXI-IXOR - Assembly assistance
- 5919809_01_Electronic_position_indicator_Elektronische_Positionsanzeige_EPOS.zip (19 KB)
- 5919853_Electronic_position_indicator_Elektronische_Positionsanzeige_EPOS.zip (21 KB)
- 5972532_03_Adjusting_disc_Drehteller.zip (30 KB)
- 6130411_01_Tie_rod_Zuganker.zip (51 KB)
- 6130737_03_Unit_retainer_Geraetehalter_GHF_120.zip (8 KB)
- 6130741_03_Unit_retainer_Geraetehalter_GHV_120-100.zip (8 KB)
- 6130744_03_Unit_retainer_Geraetehalter_GHV_120-200.zip (8 KB)
- 6130747_01_Unit_retainer_Geraetehalter_GHS _120_150.zip (42 KB)
- 6130754_03_Unit_retainer_Geraetehalter_GHF_180.zip (8 KB)
- 6130756_03_Unit_retainer_Geraetehalter_GHV_180-100.zip (8 KB)
- 6130758_03_Unit_retainer_Geraetehalter_GHV_180-200.zip (19 KB)
- 6130762_01_Unit retainer_Geraetehalter_GHS_180_150.zip (42 KB)
- 6131005_01_Carrier plate_Traegerplatte_TP_120.zip (47 KB)
- 6131006_01_Carrier plate_Traegerplatte_TP_180.zip (42 KB)
- 6131010_01_GHS_mounting_kit_for_unit_retainers_Anbausatz_GHS_fuer_Geraetehalter.zip (26 KB)
- 6131015_01_SST_mounting_kit_for_column_stands_Anbausatz_SST_fuer_Saeulenstativ.zip (41 KB)
- 6131070_Carrier_plate_Traegerplatte_ATP_R.zip (618 KB)
- 6131102_Angular_gear_Winkelgetriebe.zip (185 KB)
- 6131106_03_Column_stand_Saeulenstativ_SST_600_K.zip (211 KB)
- 6131108_03_Column_stand_Saeulenstativ_SST_400_K.zip (211 KB)
- 6131250_Mounting_kit_Anbausatz_SST.zip (87 KB)
- 6131255_GHS_mounting_kit_for_unit_retainers_Anbausatz_GHS_fuer_Geraetehalter.zip (94 KB)
- 6131260_02_Column_stand_Saeulenstativ_SST_800_K.zip (115 KB)
- 6131265_Adjusting_disc_Drehteller.zip (81 KB)
- 6131337Carrier_plate_Traegerplatte_TP_120_K.zip (125 KB)
- 6131339_Carrier_plate_Traegerplatte_TP_180_K.zip (126 KB)
ROXI-IXOR - Demand Units
- 5918670_04_Forked_light_barrier_Gabellichtschranke_GAB_500-2.zip (11 KB)
- 5972418_03_Mounting_rod_Montagestange_MS_100.zip (3 KB)
- 5972419_03_Mounting_rod_Montagestange_200.zip (3 KB)
- 5972420_03_Mounting_rod_Montagestange_300.zip (3 KB)
- 6120067_02_Mounting_rod_Montagestange_400.zip (3 KB)
- 6120069_02_Mounting_rod_Montagestange_25.zip (3 KB)
- 6127710_Wipe-down_roller_Andruckrolle_S20.zip (4 KB)
- 6130304_02_Demand_module_Spendemodul_SPFA_100_120L.zip (648 KB)
- 6130310_02_Demand_module_Spendemodul_SPFA_100_120R.zip (726 KB)
- 6130452_01_Forked_light_barrier_Gabellichtschranke_GAB_500-1.zip (20 KB)
- 6130460_03_Wipe-down_roller_Andruckrolle_AR_60.zip (46 KB)
- 6130461_04_Wipe-down_roller_Andruckrolle_AR_120.zip (46 KB)
- 6130462_03_Wipe-down_roller_Andruckrolle_AR_180.zip (47 KB)
- 6130463_01_Wipe-down_brush_Andruckbuerste_AB_60.zip (88 KB)
- 6130464_03_Wipe-down_brush_Andruckbuerste_AB_120.zip (87 KB)
- 6130468_02_Demand_module_Spendemodul_SPFA_100_60L.zip (678 KB)
- 6130477_02_Demand_module_Spendemodul_SPFA_100_60R.zip (952 KB)
- 6130520_01_Cross-section profile_Querprofil_QP_186.zip (48 KB)
- 6130521_01_Cross-section profile_Querprofil_QP_248.zip (48 KB)
- 6130551_01_Wipe-down_brush_Andruckbuerste_AB_180.zip (90 KB)
- 6130553_02_Demand_module_Spendemodul_SPFA_100_180L.zip (672 KB)
- 6130554_01_Demand_module_Spendemodul_SPFA_100_180R.zip (664 KB)
- 6130582_01_Stop_Anschlag_CEON.zip (58 KB)
- 6130600_00_Retainer_bar_stop_included_Halteleiste_mit_Anschlag_CEON_30.zip (140 KB)
- 6130601_00_Retainer_bar_stop_included_Halteleiste_mit_Anschlag_CEON_60.zip (207 KB)
- 6130602_00_Retainer_bar_stop_included_Halteleiste_mit_Anschlag_CEON_90.zip (261 KB)
- 6130616_01_Carriage_Schlitten_B.zip (56 KB)
- 6130620_Wipe-down_roller_Andruckrolle_ARS_40.zip (119 KB)
- 6130621_Wipe-down_roller_Andruckrolle_ARS_60.zip (153 KB)
- 6130622_Wipe-down_roller_Andruckrolle_ARS_120.zip (251 KB)
- 6130623_Wipe-down_roller_Andruckrolle_ARS_180.zip (351 KB)
- 6130648_01_Carriage_Schlitten_AL.zip (106 KB)
- 6130649_01_Carriage_Schlitten_AR.zip (61 KB)
- 6130650_01_Demand_module_Spendemodul_SP_160_60L.zip (285 KB)
- 6130651_01_Demand_module_Spendemodul_SP_160_120L.zip (282 KB)
- 6130652_01_Demand_module_Spendemodul_SP_160_180L.zip (284 KB)
- 6130653_01_Demand_module_Spendemodul_SP_ 160_60R.zip (281 KB)
- 6130654_01_Demand_module_Spendemodul_SP_160_120R.zip (282 KB)
- 6130655_01_Demand_module_Spendemodul_SP_160_180R.zip (283 KB)
- 6130656_01_Demand_module_Spendemodul_SP_100_60L.zip (253 KB)
- 6130657_01_Demand_module_Spendemodul_SP_100_120L.zip (254 KB)
- 6130658_01_Demand_module_Spendemodul_SP_100_180L.zip (252 KB)
- 6130659_01_Demand_module_Spendemodul_SP_100_60R.zip (125 KB)
- 6130660_01_Demand_module_Spendemodul_SP_100_120R.zip (255 KB)
- 6130661_01_Demand_module_Spendemodul_SP_100_180R.zip (258 KB)
- 6130662_02_Demand_module_Spendemodul_SPE_100_60L.zip (392 KB)
- 6130663_00_Demand_module_Spendemodul_SPE_100_120L.zip (484 KB)
- 6130664_02_Demand_module_Spendemodul_SPE_100_180L.zip (393 KB)
- 6130665_01_Demand_module_Spendemodul_SPE_100_60R.zip (383 KB)
- 6130666_Demand_module_Spendemodul_SPE_100-120R.zip (485 KB)
- 6130667_01_Demand_module_Spendemodul_SPE_100_180R.zip (388 KB)
- 6130690_01_Retainer_Halter_500-2_124_kpl.zip (314 KB)
- 6130704_01_Retainer_Halter_500-2_186.zip (355 KB)
ROXI-IXOR - Floor stands
- 5983425_01_Floor_stand_Bodenstativ_1632.zip (893 KB)
- 5983426_02_Floor_stand_Bodenstativ_1231.zip (153 KB)

Zum Ansehen der PDF-Dateien benötigen Sie den Adobe® Reader®. Adobe® Reader® herunterladen

Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:

Etikettiergeräte ROXI

Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:

Fordern Sie ein Angebot an

Weitere Informationen:

Produktbroschüre (PDF)

Software & Treiber

alle anzeigen alle schließen

Firmware

Titel	Format	Version	zuletzt geändert	Sprache
Firmware ROXI	GZ - 49.45 MB	2.08.0	16.09.2026	–
Release Notes Firmware ROXI	TXT - 5 KB	2.07.2	12.06.2026	–

Zum Ansehen der PDF-Dateien benötigen Sie den Adobe® Reader®. Adobe® Reader® herunterladen

Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:

Etikettiergeräte ROXI

Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:

Fordern Sie ein Angebot an

Weitere Informationen:

Produktbroschüre (PDF)

Passwort vergessen?

Schnell zum Ziel

Schnell zum Ziel

Etikettiergeräte ROXI für präzise Beilaufetikettierung

Etikettiergerät ROXI 30

für Bandgeschwindigkeiten bis 30 m/min

Die Etikettiergeräte sind komplett montiert

Video: Etikettenspender ROXI für den Industrieeinsatz

Bedienfeld

Einstellungen

Firmware

Schnittstellen

Spendeeinheiten: Spendeköpfe

In drei Schritten zur kompletten Einheit

1. Spendeköpfe 1

2. Montagestangen 4

3. Etikettensensoren

Spendeköpfe SK/ARS mit Andruckrolle

Spendeköpfe SK/AB mit Andruckbürste

Spendeköpfe SKE/ARS 0-90° einstellbar mit Andruckrolle

Spendeköpfe SKE/AB 0-90° einstellbar mit Andruckbürste

Spendeköpfe SKF/ARS federnd anschwenkbar mit Andruckrolle ARS

Spendeköpfe SKP/ARS pneumatisch anschwenkbar mit Andruckrolle

Spendeköpfe ARP/ARS mit Andruckrolle pneumatisch anschwenkbar

Spendeeinheiten: Spendeköpfe als Baugruppen

Spendemodule SP

Spendemodule SPE einstellbar

Schlitten und Andruckrollen

Schlitten und Andruckbürste

Montagestangen und Querprofile

Montagestangen MS

Zubehör Querprofile

Sensoren

Etikettensensor CEON

Gabellichtschranke GAB 500-1

Gabellichtschranke GAB 500-2

Zubehör

Produktsensor

Drehgeber

Reibrad

Halter

Externes Bedienfeld

USB-Anschlusskabel

Meldeleuchte

Kabel und Stecker

Kabelstecker M12, 5-polig, a-codiert

Verteiler / Adapter Ethernet für redundanten Betrieb

I/O-Schnittstellenkabel mit Aderendhülsen

I/O-Verbindungskabel zur Verlängerung

SYNC-Verlängerungskabel

Ethernetkabel RJ45, 0,5 m

Gerätehalter

Zuganker

Gerätehalter für feste Positionierung des Etikettiergeräts

Gerätehalter zum Verschieben des Etikettiergeräts auf den Säulen

Gerätehalter mit Spindelverstellung

Zuganker

Gerätehalter für spindelverstellbare Positionierung des Etikettiergeräts

Positionsanzeige EPOS / GHS

Säulenstative

Säulenstativ mit Trägerplatte, Drehteller und Winkelgetriebe

Positionsanzeige EPOS / SST

Bodenstative

Bodenstativ 1632

Bodenstativ 1231

Umlenkrollen UR D60

Video: Etikettiergeräte ROXI für den Industrieeinsatz

Dokumentation

Kataloge

Montageanleitungen

Weitere Sprachen

Serviceanleitungen

Ersatzteillisten

Weitere Sprachen

Zubehör - Betriebsanleitungen

Registrierung erforderlich

3D-CAD-Modelle

Labeling head ROXI

ROXI-IXOR - Accessories

ROXI-IXOR - Assembly assistance

Etikettiergeräte ROXI
für präzise Beilaufetikettierung
