请注意：Hermes+ 已于 2019. 12. 31 停产。产线在此之前已逐步转换成 HERMES Q。Hermes+ 的维修服务及零配件供应至少会持续至 2025 年 12 月。

Hermes+ 打印贴标主机型号总览

Hermes+ 打印贴标主机专为生产在线的自动打印贴标所设计。不同型号的贴标手臂透过滚贴、吹贴或压贴来进行产品及包装贴标。

放大图片

窄幅机种

小标签的精准打印方案

1.1 贴标主机	Hermes+ 2
打印分辨率 dpi	300	600
最大打印宽度 mm	54.2	57
最快打印速度 mm/s	150	100
最大纸卷直径 Ø mm	205 / 305
最大标签宽度 mm	58

放大图片

多元应用机种

最畅销的工业广泛应用机种，精准打印及多元配件衍生应用

1.2 贴标主机	Hermes+ 4
打印分辨率 dpi	203	300	600
最大打印宽度 mm	104	105.6	105.6
最快打印速度 mm/s	250	250	100
最大纸卷直径 Ø mm	205 / 305
最大标签宽度 mm	114

放大图片

宽幅机种

适用于 Odette、UCC 及 GS1 型式的卷标

1.3 贴标主机	Hermes+ 6
打印分辨率 dpi	203	300
最大打印宽度 mm	168	162.6
最快打印速度 mm/s	200	200
最大纸卷直径 Ø mm	205 / 305
最大标签宽度 mm	174

标签纸卷 Ø 205 mm

标签纸卷 Ø 205 mm

标签纸卷 Ø 305 mm

向左出纸

向右出纸



防尘专用保护外盖





视频

播放

cab Hermes+电子组件贴标应用s

Play

Hermes+ 维护打印滚轴及打印

更多影片请击点此处.

1 超大圖形顯示面板
白色背光提供最佳的可讀性。
可根據安裝位置 90° 旋轉調整屏幕。

2 複合式控制鍵
簡單、互動的菜單操作。黑底白字的設計只顯示可操作的功能。配合圖形顯示可使菜單導覽簡單易懂。

3 碳帶供應軸及回收軸
軸心三片旋緊式設計可快速簡單地更換碳帶。

4 堅固底座機構
由鑄鋁一體成型打造的底座可安裝所有零組件。

5 安裝貼標手臂
貼標手臂懸掛在絞鏈插銷上，容易保養和裝卸。

6 自動標籤打印定位
更換新的標籤紙卷後貼標主機會打印一些標籤並自動定位打印位置，即使主機電源關閉也會自動記憶該打印位置。

7 打印頭
透過幾個步驟即可替換打印頭。
不需任何調整和設定。

8 節省碳帶裝置
節省碳帶裝置使用在不完全打印的標籤上。在沒有打印的區
域打印頭會抬起，標籤進紙的同時碳帶會停止轉動。

9 輸送系統
滾珠軸承輸送軸可確保高品質的打印精度以及穩定平順的進紙。

10 回捲器
在標籤剝離之後回捲器可完全回收底紙。夾緊軸設計可方便更換紙卷。

11 標籤進紙器
透過手臂及動態止煞裝置可確保標籤持續平穩地進紙。

打印方向
所有 Hermes+ 貼標主機搭配貼標手臂皆可選購向左及向右
出紙方向的機種。

標準品   選配品	1.1		1.2			1.3
貼標主機	Hermes+ 2		Hermes+ 4			Hermes+ 6
打印頭
打印方式	打印方式熱轉/熱感
打印分辨率 dpi	300	600	203	300	600	203	300
最快打印速度 mm/s	150	100	250	250	100	200	200
最大打印寬度 mm	54,2	57	104	105,6	105,6	168	162,6
標籤
Hermes+ 2 標籤紙卷	銅板紙及塑膠薄膜材質像是 PET, PE, PP, PVC, PU, acrylate, PI
材質厚度 mm/重量 g/m2	0,055 - 0,35 / 60 - 160
標籤寬度1) mm	4 - 58		10 - 114			50-174
底止寬度 標籤紙卷（roll) mm	25 - 62		25 - 118			54-178
底止寬度 標籤紙卷（reel) mm	10-62		-			-
標籤高度1) 標籤剝離 mm	4 - 200		8 - 320			25-320
紙捲: 最大紙卷外徑 Ø mm	205 / 305
紙捲: 內徑 Ø mm 紙卷 / 擴充紙卷	40 / 50		40 / 50			-
紙捲: 內徑 Ø mm 紙卷	76		76			76
Vorratsrolle: 回捲方向	內捲或外捲
碳帶
碳墨	內捲或外捲
碳帶最大直徑 mm	80		80			80
紙管直徑 mm	25		25			25
碳帶最大長度 m	500		500			500
碳帶最大寬度2) mm	60		114			165
節省碳帶裝置	-
內部回捲器
最大回捲直徑 mm	155 / 210
回捲直徑 mm	76
條碼印表機尺寸
高度 mm 標籤紙卷 Ø 205 mm	400
高度 mm 標籤紙卷 Ø 305 mm	538
深度 mm 標籤紙卷 Ø 205 mm	400
深度 mm 標籤紙卷 Ø 305 mm	518
寬度 mm	207		260			320
重量 kg	15		16			20
標籤感應器
穿透式感應器	標籤前緣或是打孔標記及標籤後緣
反射式感應器 標準式/反向式	黑線標記
到標籤邊緣距離 mm	2-26		2-47			2-47
電子零件
32 位元高速處理器 時脈 MHz	266
暫存記憶體 (RAM) MB	64
內建快閃記憶體	8
CompactFlash I 型卡插槽
微型備用電池	即時時鐘,打印出時間和日期,關機時資料儲存
警示信號	錯誤時警示聲響
傳輸接口
並行接口 符合 IEEE 1284 標準
串口 RS232 C 1.200 到 230.400 baud/8 bit
USB 2.0 高速 Slave PC 專用接口
以太網絡 10/100 Base T, LPD, RawIP-Printing, ftp-Printing, DHCP, HTTP, FTP, SMTP, SNMP, TIME, Zeroconf, mDNS, SOAP
串口 RS422, RS485 1.200 到 230.400 Baud/8 bit
2 組 USB-Master 接口	連結外部操作面板、鍵盤、掃描槍或是維修用U盤
警示燈接口
數位 I/O 接口
cab 貼標手臂接口
外接緊急氣閥開關接口
主壓縮氣閥接口
操作環境
電源供應	100 - 240 V ~ 50/60 Hz, PFC
最大耗電量	最高功率 300 W
溫度 / 濕度: 操作過程:	+ 5 - 40°C / 20 - 85% 非凝結狀態
溫度 / 濕度 封存狀態:	+ 0 - 60°C / 20 - 85% 非凝結狀態
溫度 / 濕度 運送途中:	– 25 - 60°C / 20 - 85% 非凝結狀態
安全認證	CE, FCC class A, CB, CCC, UL



  更多资料规格请见产品目录 (PDF)

1. 標籤尺寸依貼標手臂的型號而定。較小、較薄的材質或黏性強的標籤可能會有所限制。特殊材質或應用需經測試。
2. 碳帶寬度應和標籤大致相同以避免皺折的產生。

适用的贴标手臂型号请参访:   Hermes+ 贴标手臂

 cab 视频导览

Hermes+ 维护打印滚轴及打印

Hermes+操作屏幕转向

安装贴标手臂型号4016于Hermes+ 6上

安装Hermes+外盖

更多视频

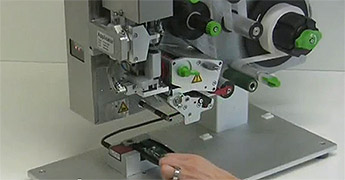

Hermes+ 电子元件应用

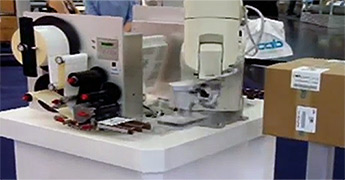

cab Hermes+ 贴标系统与机器人运作整合
