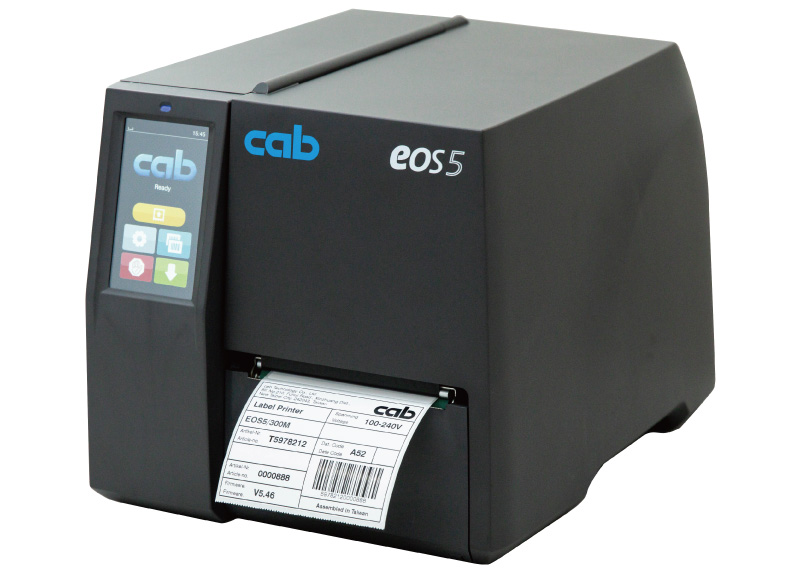

条码打印机 EOS5/300M
初阶工业条码打印机

提供多功能工业应用

EOS5/300M 结合所有功能于一台操作方便、机身稳固的条码打印机内。
EOS5/300M 搭配切刀可打印并裁切充皮布标及热缩套管等各种不同材质的标签。可参见视频教学中的范例。
EOS5/300M 采用铸铝材质组装，架构坚固耐用。
EOS5/300M 的操作界面沿袭 cab 既有的简易设计。
热转印及热感印专用
打印分辨率 300 dpi
最大打印长度可达 6,000 mm
安全认证：CB, CE, CCC, BIS, BSMI, KC-Mark

EOS5/300M - 具备坚固金属架构的工业用机种

最大标签纸卷为 203 mm

条码打印机	EOS5/300M
打印分辨率 dpi	300
最快打印速度 mm/s	150
最大打印宽度 mm	105.7
最大纸卷外径 mm	203
使用电压	100 - 240 VAC, 50/60 Hz

Play

视频：条码打印机 EOS5/300M

具备坚固金属架构的工业用机种

查看视频

cab 非常乐意在任何时候、任何地点为您解答任何疑问：

现在就提出免费及非强制性购买的询价需求：

询问更多信息

更多信息：

参阅产品目录(PDF)

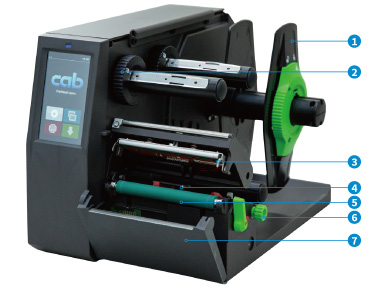

Etikettendrucker EOS Details

Druckwalze DR4-30 DR4-30
Druckwalze DR4-60 DR4-60

使用较窄的标签及碳带时，要达到精准打印也需要专用打印滚轴。可避免打印滚轴磨损、打印头刮伤及标签进纸时发生错误。

1 纸卷轴挡板
插入标签纸卷后锁定纸卷轴挡板可使标签纸卷自动置中。

2 碳带固定轴
可依碳带宽度调整固定轴。

3 金属架构打印头模块
清洁或维修时不需任何工具就能手动更换打印头。

4 穿透式或反射式标签感测器
可透过调整杆转动红色旋钮调整感测器位置。可透过 LED 灯确认感测器坐落位置。

5 打印滚轴 DR4
清洁或维修时不需工具就能更换打印滚轴。

6 标签纸导引夹
可依标签宽度转动调整旋钮来调整打印宽度区域。

7 撕纸挡板
由薄钢片制成；为锯齿状，因此标签可整齐地撕下。

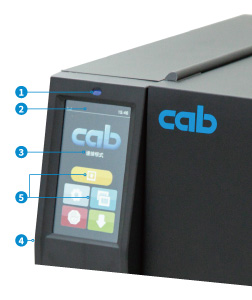

操作面板

直觉简便的操作搭配浅显易懂的图示可方便调整机身设定

Operation panel 1 LED 灯显示：开机

2 状态列：接收打印资料、记录资料串流、碳带将耗尽预警、SD 记忆卡 / U 盘、蓝芽、WLAN 无线网络、以太网络、USB Slave 传输接口、时间

3 状态通知：待机、暂停、每笔打印工作完成的标签数量、已就剥离位置的标签、等待外部信号

4 USB 插槽 维修用 U 盘或 U 盘专用，可上传档案至机身内建快闪记忆体。

5 操作：

Cutter / perforation cutter 切刀 / 虚线切刀专用：直接裁切
撕纸模式专用：打印下一张标签

Tear-off mode 撕纸模式专用：标签退纸

Jump to menu 跳至选单

Stop 停止及删除所有打印工作

Reprint 重复打印

Label feed 标签进纸

Suspend 中断及继续打印工作

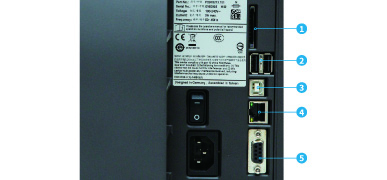

位于机身背面的传输接口

1 SD 记忆卡插槽

2 2 x USB Host 传输接口 连接金钥、U 盘、键盘、扫描枪、USB 无线网卡、外接操作面板

3 USB 2.0 高速装置 PC 连接专用

4 以太网络 10/100 Mbit/s

5 RS232C 串口 1,200 到 230,400 Baud/8 Bit

cab 非常乐意在任何时候、任何地点为您解答任何疑问：

现在就提出免费及非强制性购买的询价需求：

询问更多信息

更多信息：

参阅产品目录(PDF)

Typisch 可搭配 standard 标准品 Option 选配品

条码打印机	EOS5/300M
出纸方向	置中
打印方式：热转印
打印方式：热感印
打印分辨率 dpi	300
最快打印速度 mm/s	150
最大打印宽度 mm	105.7
最大列印長度 mm	6,000
打印范围到标签边缘距离 mm	置中
标签 ¹⁾
纸张、吊牌纸卡、塑料材质 ( PET, PE, PP, PI, PVC, PU, Acrylate, Tyvec )
热缩套管预制式
热缩套管连续式、扁平
布质标签
纸卷纸卷式、卷盘式
纸卷折迭式
纸卷最大外径 mm	203
纸卷纸管直径 mm	38.1 - 76
纸卷回卷方向	外卷或内卷
标签宽度单排 mm	10 - 116
标签宽度多排 mm	5 - 116
标签最小高度 ( 无标签退纸的情况下 ) mm	5
标签最小高度 ( 标签退纸的情况下 ) mm	12
标签厚度 mm	0.05 - 0.6
标签底纸宽度 mm	25 - 120
标签底纸厚度 mm	0.03 - 0.16
连续性纸张宽度 mm	5 - 120
连续性纸张厚度 mm	0.03 - 0.5
连续性纸张最大重量 ( 厚纸卡 ) g/m²	180
热缩套管最大宽度预制式 mm	120
热缩套管最大宽度连续式、扁平 mm	5 - 85
热缩套管最大厚度 mm	1.1
碳带²⁾ 碳墨	外碳或内碳
碳带碳带最大直径 mm	72
碳带纸管直径 mm	25.4
碳带碳带最大长度 m	360
碳带碳带宽度 mm	25 –114
条码打印机尺寸及重量
宽度 x 高度 x 深度 mm	264 x 247 x 422
重量 kg	8.4
标签感应器搭配定位指示器
穿透式感应器	标签前缘、透明标签纸上的打孔标记或黑线标记及标签后缘
反射式感应器由下至上	不透明标签纸上的黑线标记及标签后缘
感应器距离置中出纸：由标签中间到标签边缘 mm	0 - 58
标签可通过感应器最大高度 mm	4
电子零件
32 位元处理器时脉 MHz	800
主记忆体 RAM MB	256
内建快闪记忆体 IFFS MB	50
SD 记忆卡插槽 ( SDHC, SDXC ) 最大容量 GB	512
时间和日期、即时时钟专用电池
关机时资料储存之快闪记忆体 ( 如序号 )
传输接口
RS232C 串口 1,200 到 230,400 Baud/8 Bit
USB 2.0 高速装置 PC 专用连接埠
以太网络 10/100 Mbit/s	LPD, RawIP printing, SOAP webservice, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC
操作面板上的 2 x USB Host	连接金钥、U 盘、USB 无线网卡、USB 无线网卡搭配可转动的天线杆、键盘、条码扫描枪、外接操作面板
USB 无线网卡 2.4 GHz 802.11b/g/n	热点或基地台模式
USB 无线网卡 2.4 GHz 802.11b/g/n + 5 GHz 802.11a/n/ac, 搭配可转动的天线杆	热点或基地台模式
USB 蓝芽转换器
周边配件连接 USB Host, 24 VDC
操作环境
使用电压	100 - 240 VAC, 50/60 Hz
耗电量	待机 5 W / 一般操作 45 W / 最大值 100 W
温度 / 湿度操作过程	+5 - 40°C / 10 - 85 %, 非凝结状态
温度 / 湿度封存状态	0-60°C / 20 - 85 %, 非凝结状态
温度 / 湿度运送途中	–25 - 60°C / 20 - 85 %, 非凝结状态
安全认证	CB, CE, CCC, BIS, BSMI, KC-Mark
