Impresoras de etiquetas
SQUIX 4 MT
En especial para materiales textiles continuo
- Impresión fiable y rápida
- Impresión precisa
- Manejo sencillo
- Diseño compacto
- Requisitos máximos de calidad
Las impresoras industriales profesionales SQUIX utilizan en una amplia gama de aplicaciones. Su desarrollo está orientado de manera consecuente a ofrecer un manejo sencillo e intuitivo y una alta fiabilidad.
El mecanismo de impresión y la carcasa se fabrican con materiales de primera calidad y combinan perfectamente tanto en forma como en función. Gracias al amplio surtido de periféricos y de software, podemos ofrecer soluciones específicas para el cliente.
Tanto en aplicación autónoma, como en la aplicación a través del PC o integrada en una red, estas resistentes impresoras se adaptan a cualquier requisito. El procesador de alta velocidad gestiona con rapidez los trabajos de impresión y proporciona de inmediato la etiqueta solicitada.
Ejemplos de aplicación
Identificación de tarjetas de circuitos
Identificación de placas de características
Identificación de cajas de cartón y paletas
Impresoras "MT" con guía de material centrada y separador
Para aplicaciones en tejidos
Si la energía para calentamiento es elevada, después de imprimir el ribbon se puede pegar a la cinta de tejido. El rodillo de tracción separa el ribbon del material de forma segura.
También pueden imprimirse etiquetas o material continuo en carretes o bobinas. No es necesario ajustar las bielas de empuje para la anchura de etiqueta. Para materiales estrechos se ofrecen rodillos de presión adaptados.
| Impresoras de etiquetas | SQUIX 4.3 MT | SQUIX 4 MT | |
|---|---|---|---|
| Resolución de impresión dpi | 300 | 300 | 600 |
| Velocidad de impresión hasta mm/s | 300 | 300 | 150 |
| Anchura de impresión hasta mm | 108,4 | 105,7 | 105,7 |
Ver también:
Guía de material centrada
Guía de material alineada a la izquierda
SQUIX 4 M
En especial para etiquetas muy pequeñas o material continuo estrecho
SQUIX 2, SQUIX 4, SQUIX 6
Impresoras flexibles para aplicaciones industriales en diferentes anchos
Estamos a su disposición para cualquier duda en cualquier momento:
Pregunta ahora para una cotizacion:
Más información:
Impresoras "MT" con guía de material centrada y un separador
- Impresora de etiquetas SQUIX 4 MT con separador incorporado
Diferencias respecto a la guía de material centrada
1 Cepillo de desvío
Principalmente en el caso de los materiales plásticos, tras la impresión se lleva a cabo la derivación de la carga electrostática.
2 Separador
Si la energía para calentamiento es elevada, después de imprimir el ribbon se puede pegar a la cinta de tejido. El rodillo de tracción separa el ribbon del material de forma segura.
Panel operativo
Manejo intuitivo y fácil con símbolos autoexplicativos para el ajuste de la configuración del equipo
1 LED: Interruptor de red ACTIVADA
2 Barra de estado: recepción de datos, grabar flujo de datos, preaviso de ribbon, tarjeta de memoria SD/memoria USB conectada, WLAN, Ethernet, USB esclavo, reloj
3 Estado de la impresora: preparada, pausa, número de etiquetas imprimidas por cola de impresión, etiqueta en posición de dispensado, espera a inicio externo
4 Ranura USB para la llave de servicio o una memoria USB, para cargar datos en la memoria IFFS
5 Manejo
Cortador/perforador: corte
Rebobinador externo: Tintado exterior o interior
Modo de corte manual o modo de dispensado: impresión de etiqueta
Aplicador: impresión y etiquetado en pasos individuales
Saltar al menú
Reimpresión de la última etiqueta
Interrupción y continuación de la cola de impresión
Cancelar y eliminar todas las colas de impresión
Avance de etiquetas

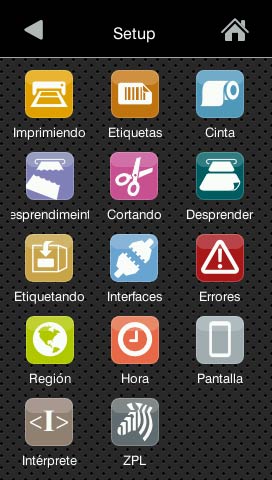

vergrößernOpciones de ajuste

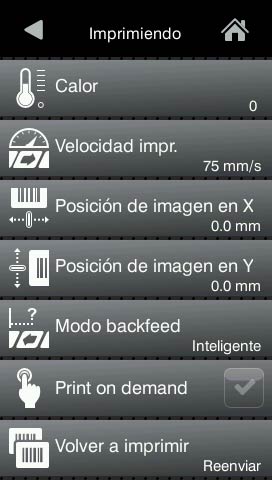

vergrößernParámetros de impresión

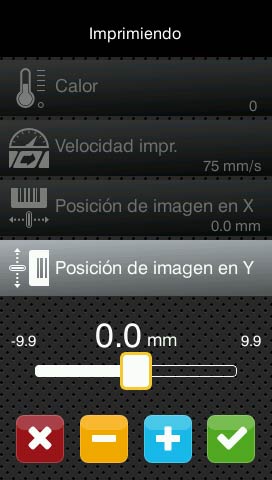

vergrößernPos. impr. en Y

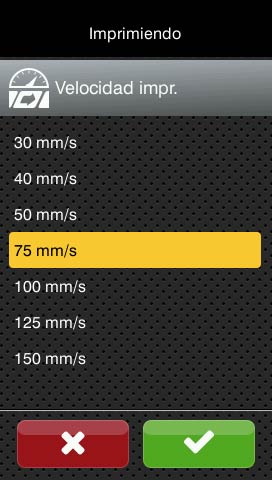

vergrößernVelocidades de impresión
vergrößernInstrucciones en vídeo
Panel operativo externo
Si no se puede acceder al panel operativo de la impresora, es posible conectar uno externo.
Mismas funciones que en la impresora
Modo horizontal o vertical
Manejo a elección desde el panel operativo externo o en la impresora
Conexión con la impresora: Dispositivo USB 2.0 Hi-Speed
1 Indicación LED: Alimentación de red ACTIVADA
2 Ranura USB para la llave de servicio o una memoria USB, para cargar datos en la memoria IFFS
3 Cable de conexión USB para la alimentación de corriente, cab proporciona los cables especificados. Longitudes 1,8 m hasta 16 m
Cabezales de impresión
Todos los cabezales de impresión de la misma anchura se pueden intercambiar a voluntad. La CPU los detecta y calibra automáticamente. Los datos importantes, como el rendimiento, la temperatura de servicio máxima y la energía para calentamiento se guardan directamente en el cabezal de impresión. Los valores pueden leerse en fábrica.
Cabezales de impresión para SQUIX 2, SQUIX 4 - 300, 600 dpi
imagen de impresión de bordes definidos para placas de características con fuentes pequeñas, gráficos para marcar materiales con alto consumo energético
Cabezales de impresión para SQUIX 4.3, SQUIX 6.3 - 203, 300 dpi
Cabezales de impresión para SQUIX 8.3 - 300 dpi
duraderos, para entornos difíciles e impresión térmica directa
Mantenimiento
Sensores de etiquetas
se desbloquean y se extraen para su limpieza con solo pulsar con un dedo.
Cabezal de impresión
intercambiables en unos sencillos pasos. Por lo general no se requieren ajustes ni configuraciones.
Rodillos de presión
se sueltan de forma rápida y sencilla con un tornillo para limpiarlos o cambiarlos.
Herramientas de montaje
Para cambiar todas las piezas y para el montaje de periféricos se dispone de una herramienta lista para el uso directamente en el equipo.
Estamos a su disposición para cualquier duda en cualquier momento:
Pregunta ahora para una cotizacion:
Más información:
Para más datos técnicos ver el folleto del SQUIX (PDF)
Típico
Posible
De serie
Opcional
| 1.15 | |||
| Guía de material centrada Tipo | SQUIX 4.3 MT | SQUIX 4 MT | |
|---|---|---|---|
| Principio de impresión: Transferencia térmica | |
|
|
| Principio de impresión: Térmica directa | |
|
- |
| Resolución de impresión dpi | 300 | 300 | 600 |
| Velocidad de impresión hasta mm/s | 300 | 300 | 150 |
| Anchura de impresión hasta mm | 108,4 | 105,7 | 105,7 |
| Inicio de impresión Distancia al borde de colocación mm | centrada | ||
| Material1) | |||
| Papel, cartón, plásticos PET, PE, PP, PI, PVC, PU, acrilato, Tyvec | |
||
| Tubo termorretráctil confeccionado | |
||
| Tubo termorretráctil continuo, aplanado | |
||
| Cintas de tejido | |
||
| Confección en carrete, Leporello | |
||
| Confección Diámetro de carrete hasta mm | 205 | ||
| Confección Diámetro del núcleo mm | 38,1 - 76 | ||
| Confección Bobinado | Exterior o interior | ||
| Etiquetas Anchura mm | 4 - 110 | ||
| Etiquetas Altura sin retroceso de etiquetas2) a partier de mm | 4 | ||
| Etiquetas Altura con retroceso de etiquetas2) a partier de mm | 6 | ||
| Etiquetas Espesor mm | 0,03 - 0,60 | ||
| Material de soporte Anchura mm | 9 - 114 | ||
| Material de soporte Espesor mm | 0,03 - 0,16 | ||
| Material continuo Anchura mm | 9 - 114 | ||
| Material continuo Espesor mm | 0,03 - 0,5 | ||
| Material continuo Peso (cartón) hasta g/m2 | 300 | ||
| Tubo termorretráctil Anchura confeccionado hasta mm | 114 | ||
| Tubo termorretráctil Anchura continuo, aplanado mm | 4 - 85 | ||
| Tubo termorretráctil Espesor hasta mm | 1,1 | ||
| Ribbon3) Lado del color | Exterior o interior | ||
| Ribbon Diámetro de carrete hasta mm | 80 | ||
| Ribbon Diámetro del núcleo mm | 25,4 | ||
| Ribbon Longitud de carrera hasta m | 600 | ||
| Ribbon Anchura mm | 25 - 114 | ||
| Dimensiones y pesos de la impresora | |||
| Ancho x alto x fondomm | 252 x 288 x 460 | ||
| Peso kg | 10 | ||
| Sensor de etiquetas con indicación de posición | |||
| Sensor transmisivo para | Etiquetas o marcas de punzonado y final del material, marcas de impresión en materiales translúcidos | ||
| Sensor reflex desde abajo o desde arriba para | Etiquetas y final del material, marcas de impresión en materiales no translúcidos | ||
| Distancia del sensor al borde de colocación a lineado a la izquierda mm | 0 - 55 | ||
| Altura de paso del material hasta mm | 2, opcional 5 | ||
| Interfaces | |||
| RS232C de 1.200 a 230.400 baudios/8 bits |  |
||
| Dispositivo USB 2.0 Hi-Speed para conexión a PC | |
||
| Ethernet 10/100 Mbit/s | LPD, RawIP Printing, SOAP Webservice, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC | ||
| 2 USB host en el panel operativo, 2 USB host en la parte posterior |
Llave de servicio, memoria USB, dispositivo USB-WLAN, dispositivo USB-WLAN con antena de varilla, teclado, lector de códigos de barras, panel operativo externo (sólo en la parte posterior) |
||
| USB host para conexión de dispositivos periféricos, 24 VDC | |
||
| Interfaz E/S dig. con 8 entradas y salidas | |
||
| Datos de funcionamiento | |||
| Tensión | 100 - 240 VAC, 50/60 Hz, PFC | ||
| Consumo de energía | En espera < 10 W / típico 100 W / hasta 200 W | ||
| Temperature / humedad del aire: Funcionam. | +5 - 40°C / 10 - 85% sin condensación | ||
| Temperature / humedad del aire Almacén | 0 - 60°C / 20 - 85% sin condensación | ||
| Temperature / humedad del aire Transporte | –25 - 60°C / 20 - 85% sin condensación | ||
| Certificaciones | CE, UKCA, FCC Class A, ICES-3, cULus, CB, CCC, BIS, BSMI, KC-Mark, Mexico Reg. | ||
| Panel operativo | |||
| Pantalla táctil a color LCD Tamaño de pantalla ″ | 4,3 | ||
| Pantalla táctil a color LCD Resolución ancho x alto px | 272 x 480 | ||
Para más datos técnicos ver el folleto del SQUIX (PDF)
- Los datos del material son valores orientativos. Si las etiquetas son pequeñas o se usan materiales finos, estrechos, gruesos o rígidos, o bien si el adhesivo de las etiquetas es muy fuerte, se deben llevar a cabo pruebas.
- Al cortar manualmente, cortar, rebobinar
- El ribbon debe corresponder al menos a la anchura del material de soporte.
Estamos a su disposición para cualquier duda en cualquier momento:
Pregunta ahora para una cotizacion:
Más información:
-
General
-
Rodillo de impresión DR4-M30, DR4-M60, DR4-M80
Rodillo de impresión DR4-M30
para material de soporte o continuo con anchura hasta 30 mmRodillo de impresión DR4-M60
para material de soporte o continuo con anchura hasta 60 mmRodillo de impresión DR4-M80para material de soporte o continuo con anchura hasta 80 mm
Revestimiento de goma: caucho sintético para una gran precisión de impresión
-
Rodillo de presión DRS4
para anchos de material hasta 120 mm
Revestimiento de goma: silicona para una vida útil especialmente larga con una tolerancia de impresión superior
-
Panel operativo externo
Si no se puede acceder al panel operativo de la impresora, es posible conectar uno externo.
Mismas funciones que en la impresora
Modo horizontal o vertical
Manejo a elección desde el panel operativo externo o en la impresora
Conexión con la impresora: Dispositivo USB 2.0 Hi-Speed para la alimentación de corriente, cab proporciona los cables de conexión USB especificados.
Longitudes 1,8 m hasta 16 m -
Sistema de presión de cabezal reducida
Para la impresión térmica directa, basta con una presión reducida del cabezal. La menor presión en el cabezal de impresión aumenta su vida útil.
-
Cepillo de desvío
Principalmente en el caso de los materiales plásticos, tras la impresión tiene lugar la derivación de la carga electrostática.
-
Adaptador 100
Para carretes de etiquetas con un diámetro del núcleo de 100 mm y un diámetro exterior superior a 180 mm
-
Tarjeta de memoria SD
-
Memoria USB
-
Dispositivo WLAN USB
2,4 GHz 802.11b/g/n
Modo hotspot o infraestructura -
Dispositivo WLAN USB con antena de varilla
para mayores alcances
2,4 GHz 802.11b/g/n + 5 GHz 802.11a/n/ac
Modo hotspot o infraestructura
-
-
Interfaces, pulsadores
-
Interfaz E/S digital
El proceso de etiquetado se inicia desde un PLC, un sensor o un pulsador manual. Al mismo tiempo se emiten notificaciones de estado y de error.
-
Conector de interfaz E/S, SUB-D de 25 pines
con bornes roscados para la conexión de todas las señales de control a la interfaz E/S
-
Selección de etiquetas - caja E/S
Desde un control de orden superior, p. ej., un PLC, se pueden seleccionar hasta 16 etiquetas de la tarjeta de memoria por cada caja. Se pueden conectar dos cajas. Como caja E/S es posible realizar con programación abc procesos de control PLC simples a través de cuatro entradas y salidas.
-
Pulsador manual TR2
en la interfaz E/S digital
-
Pulsador tipo pedal
en la interfaz E/S digital
-
-
Cable de conexión
-
Cable de conexión RS232 C
9 / 9 polos, longitud 3 m
-
-
Cortar, perforar
-
Cortador CU
Corta materiales con base de papel, etiquetas autoadhesivas, cartón, tejido o plásticos, así como tubos termorretráctiles. La bandeja de recogida puede albergar hasta aprox. 50 etiquetas.
Cortador CU200 CU400 CU600 CU800 Uso SQUIX 2 SQUIX 4.3
SQUIX 4SQUIX 4.3 M
SQUIX 4 M
SQUIX 4.3 MT
SQUIX 4 MTSQUIX 6.3 SQUIX 8.3 Material: Anchura hasta mm 67 120 114 180 232 Material: Peso cartón gr/m2 60-300 Material: Espesor mm 0,05-1,1 0,05 - 0,5 Longitud de corte a partir de mm 5 Altura de paso hasta mm 2,5 Rendimiento de corte*cortes/min 100 Detención de la impresión si No se alcanza la posición final del cortador Bandeja de recogida Altura de etiquetas hasta mm - 100 - - *para altura del material 1 mm, sin retroceso
El CU400 se sustituye por los cortadores de la serie CSQ.
-
Perforador PCU400
Perfora y corta materiales continuos como tejido o tubos termorretráctiles para, a continuación, separarlos manualmente.
Perforador PCU400/2,5 PCU400/10 Uso SQUIX 4.3, SQUIX 4, SQUIX 4.3 M, SQUIX 4 M, SQUIX 4.3 MT, SQUIX 4 MT Perforar: Espacio entre perforaciones mm 2,5 10 Perforar: Anchura de perforación mm 0,5 Material: Anchura hasta mm 85 Material Peso de cartón gr/m2 60-300 Material Espesor mm 0,05-1,1 Longitud de corte a partir de mm 5 Altura de paso de material hasta mm 2,5 Rendimiento de corte*cortes/min 100 Detención de la impresión si no se alcanza la posición final del cortador *para altura del material 1 mm, sin retroceso
El PCU400 se sustituye por el perforador PSQ403.
-
-
Apilar etiquetas
-
Apilador ST400 M con cortador
1 Los materiales impresos se cortan y apilan. Cuando se alcanza la altura máxima de apilado, el proceso de impresión se interrumpe. Si se utilizan materiales rígidos o curvados, es posible que se produzcan limitaciones. Para este tipo de aplicaciones recomendamos que se nos solicite la realización de una prueba en nuestras instalaciones.
2 La base de apoyo permite situar los dispositivos sobre la superficie de emplazamiento como se desee.
Apilador con cortador SQUIX 4.3 M, SQUIX 4 M, SQUIX 4.3 MT, SQUIX 4 MTST400 M Uso Material Anchura mm 20 - 100 Material Peso de cartón gr/m2 60 - 300 Material Espesor mm 0,05 - 0,8 Longitud de corte mm 20 - 150 Altura de paso hasta mm 1,2 Rendimiento de corte* cortes/min 100 Detención de la impresión si No se alcanza la posición final del cortador, atasco de papel, tapa del apilador abierta, altura de apilado alcanzada Altura de apiladohasta mm 100 *para altura del material 1 mm, sin retroceso
Bandeja apiladora de etiquetas an x al
La bandeja apiladora y la cubierta protectora se adaptan al tamaño de las etiquetas. Deben solicitarse por separado.
-
-
Rebobinar, desbobinar
-
Desbobinadores externos EU
Permiten mantener una alimentación de etiquetas uniforme al trabajar con carretes pesados. Es posible utilizar carretes de bobinado exterior e interior.
Desbobinador externo EU4/300 EU6/300 Uso SQUIX 4.3
SQUIX 4SQUIX 4.3 M
SQUIX 4 M
SQUIX 4.3 MT
SQUIX 4 MTSQUIX 6.3 Anchura de material hasta mm 120 114 180 Diámetro de carrete hasta mm 300 Diámetro del núcleo mm 38,1 Diámetro del núcleo con adaptador mm 76 Bobinado Exterior o interior 6.5 Kit de conexión
-
-
Impresora de etiquetas con tapa especial o carcasa protección
-
Impresora con superficie disipadora ESD
disponible para SQUIX 2, SQUIX 4 y SQUIX 6
Como protección contra la carga electrostática, todas las piezas del revestimiento son conductoras conforme a DIN EN 61340-5-1:2016.
Tapa plegable con cubierta superior disponible como pieza de recambio
-
Impresora para el sector de la alimentación
disponible para SQUIX 4 y SQUIX 6
Tapa magnética, por lo que las piezas fragmentadas se pueden detectar con sistemas de inspección por rayos X o detectores de metales
La superficie de color azul sirve para distinguirla visualmente de los alimentos Previa solicitud, se puede fabricar en una versión detectable el revestimiento completo.
El material cumple las especificaciones relativas a alimentos, como las normas UE n.º 10/2011 y FDA CFR 21 177.2600.
-
-
Software
-
Software de etiquetas cablabel S3
cablabel® S3 (en inglés) explota como ningún otro programa de software disponible las capacidades y prestaciones de los dispositivos cab: el software pone a su disposición todo el catálogo de órdenes y comandos JScript.
-
Estamos a su disposición para cualquier duda en cualquier momento:
Pregunta ahora para una cotizacion:
Más información:
Impresoras de etiquetas SQUIX para aplicaciones industriales
Facilitado por YouTube. Más videos de cab en: cab Channel en YouTube.
Más formatos: Impresoras de etiquetas SQUIX - para aplicaciones industriales (MPEG-4, 218 MB)
cab Video Tutorials SQUIX
Play
SQUIX: Instalando el accesorio WLAN
Estamos a su disposición para cualquier duda en cualquier momento:
Pregunta ahora para una cotizacion:
Más información:
Documentación
-
Catálogos
-
Título Formato Versión modificación Idioma SQUIX
PDF - 6.83 MB 09/2024 04/09/2024 Español Catálogo general de identificación
PDF - 6.25 MB 04/2024 23/04/2024 Español
-
-
Manuales de instrucciones
-
Título Formato Versión modificación Idioma Instrucciones de uso SQUIX
PDF - 3.28 MB 09/2020 23/09/2020 Español
-
-
Declaración UE de conformidad
-
Título Formato Versión modificación Idioma Declaración UE de conformidad SQUIX
PDF - 71 KB 07/2022 15/07/2022 Español -
Otros idiomas
-
Título Formato Versión modificación Idioma EU Declaration of Conformity SQUIX
PDF - 72 KB 07/2022 02/02/2023 English
-
-
-
Descripciones de interfaz
-
La información sobre el tipo de interfaz se puede encontrar en el embalaje original de cab, después de la instalación en el informe de estado de la impresora o como etiquetado junto a la conexión SUB-D.
Título Formato Versión modificación Idioma Interface Description I/O 24V25-1
PDF - 334 KB 05/2020 06/02/2024 English Interface Description I/O 24V25-2 and I/O 24V25-3
PDF - 278 KB 05/2023 06/02/2024 English Interface Description I/O 24V25-4
PDF - 278 KB 05/2023 06/02/2024 English
-
-
Manuales de configuración
-
Título Formato Versión modificación Idioma Configuration manual cab Label Printers
from SN 14089PDF - 2.57 MB 08/2024 19/08/2024 English Configuration manual SQUIX
up to SN 14088PDF - 1.64 MB 08/2017 03/12/2020 English
-
-
Programación
-
Título Formato Versión modificación Idioma cabPROTECT: Seguridad de los datos en impresión de etiquetas
PDF - 474 KB 06/2024 20/06/2024 Español -
Otros idiomas
-
Título Formato Versión modificación Idioma Brief introduction to cab printer programming
PDF - 7.47 MB 04/2022 02/02/2023 English cab Download Converter (download.exe)
Converts image, font and database files into the JScript download data format.
Install MS Visual C++ 2010 Redistributable if not available on your system.ZIP - 9 KB 2.3 01/03/2023 – cab Remote Control
Remote control of cab systems for label printing / Fernsteuerung von cab Drucksystemen - HERMES Q, SQUIX, PX QZIP - 3.50 MB 2021/07 04/05/2023 English/Deutsch cabPROTECT - Data security in label printing
PDF - 472 KB 06/2024 20/06/2024 English Networked labeling with OPC UA
cab and the Smart FactoryPDF - 1.12 MB 03/2019 02/02/2023 English PLC Programmer's Guide HERMES Q, SQUIX, XD Q, PX Q
with label layouts and programming examplesZIP - 16.17 MB 06/2020 02/02/2023 English Programming Manual abc Basic Compiler
for cab printersPDF - 1.78 MB 04/2023 30/04/2024 English Programming Manual JScript X4
for SQUIX, MACH 4S, EOS2, EOS5, XC Q, XD Q, HERMES Q, PX Q, AXON1, AXON 2PDF - 5.27 MB 04/2024 11/04/2024 English ZPL Emulation with cab printers
PDF - 456 KB 06/2021 26/02/2024 English
-
-
-
Manuales de servicio
-
Título Formato Versión modificación Idioma Service Manual SQUIX
PDF - 2.75 MB 12/2022 22/12/2022 English
-
-
Recambios
-
Título Formato Versión modificación Idioma Spare Parts List SQUIX 4 / SQUIX 4.3
PDF - 1.89 MB 08/2024 26/08/2024 English
-
-
cab Video Tutorials
-
Título Formato Versión modificación Idioma How to change the dispense plate at SQUIX label printers?
– – 19/12/2018 – How to change the print roller at SQUIX label printer?
– – 19/12/2018 – How to clean print head at SQUIX label printers?
– – 19/12/2018 – How to clean print roller at SQUIX label printer?
– – 22/08/2023 – How to insert fanfold labels in SQUIX label printers?
– – 21/11/2023 – How to insert labels in SQUIX 4 MT label printers?
– – 22/08/2023 – How to insert ribbon in SQUIX 4 MT label printers?
– – 19/12/2018 – How to install wlan stick at SQUIX label printers?
– – 19/12/2018 –
-
-
Feed path shemes
-
Título Formato Versión modificación Idioma Feed Path Scheme SQUIX 4
Open the file in Adobe Acrobat Reader to interactively adapt the schemas to the specific application.PDF - 486 KB 11/2018 24/05/2023 English
-
-
Manuales de accesorios
-
Título Formato Versión modificación Idioma Cutter CU200 / CU400 / CU600 / CU800 - Instructions
PDF - 880 KB 04/2023 06/04/2023 English External Operation Panel - Instructions
PDF - 274 KB 04/2023 12/04/2023 English External Rewinder ER4, ER6, ER8 - Instructions
PDF - 905 KB 09/2022 05/09/2022 English Label File Selection Box - Input Output Box - Instructions
PDF - 329 KB 04/2023 12/04/2023 English Perforation Cutter PCU400 - Instructions
PDF - 881 KB 04/2023 06/04/2023 English Stacker with Cutter ST400 - Instructions
PDF - 1.13 MB 04/2023 12/04/2023 English
-
-
Declaraciónes UE de conformidad - accesorios
-
Título Formato Versión modificación Idioma Cutter CU200 / CU400 / CU600 - EU Declaration of Conformity
PDF - 30 KB 07/2019 03/12/2020 English Cutter with Stacker ST400 - EU Declaration of Conformity
PDF - 32 KB 05/2019 03/12/2020 English External Operation Panel - EU Declaration of Conformity
PDF - 30 KB 07/2019 02/02/2023 English Label File Selection Box - I/O Box - EU Declaration of Conformity
PDF - 30 KB 07/2019 02/02/2023 English Perforation Cutter PCU400 - EU Declaration of Conformity
PDF - 30 KB 07/2019 03/12/2020 English
-
-
Recambios de accesorios
-
Título Formato Versión modificación Idioma Cutter CU200 / CU400 / CU600 / CU800 - Spare Parts List
PDF - 228 KB 09/2022 06/02/2023 English Perforation Cutter PCU400 - Spare Parts List
PDF - 281 KB 10/2018 06/02/2023 English Stacker with Cutter ST400 - Spare Parts List
PDF - 502 KB 10/2018 06/02/2023 English
-
-
Hojas de datos de seguridad de los productos de limpieza
-
Título Formato Versión modificación Idioma Safety Data Sheet Special Cleaner for Glass and Plastic GR1N
PDF - 65 KB 08/2017 02/02/2023 English Safety Data Sheet Special Rubber Cleaner WR1
PDF - 76 KB 12/2017 02/02/2023 English
-
3D CAD models
The files are provided in STEP format, which requires CAD software. Follow this link to download a free STP Viewer: VariCAD Viewer (External website).
Select the desired model and click on the link. A short registration follows. cab will handle your personal information as described in our Privacy statement. This information will not be accessible to any third party for marketing purposes. You will receive an email with an activation link and you can download the models.
Para visualizar los ficheros PDF es necesario el Adobe Reader. Descargar Adobe Reader
Estamos a su disposición para cualquier duda en cualquier momento:
Pregunta ahora para una cotizacion:
Más información:
Los técnicos especialistas del servicio técnico de cab ofrecen asistencia en todo el mundo para el mantenimiento y la reparación de los dispositivos.
Aqui tu puedes descargar documentos para actualizaciones de firmware, drivers y software, documentacion de software de etiquetas, programacion impresoras y administradores tambien asi como otros integradores de Impresoras cab para sistemas SAP: Software de etiquetas.
Software & Drivers
-
Firmware
-
Título Formato Versión modificación Idioma cabFirmwareUpdater
Windows 32 & 64 bit (starting from Vista)ZIP - 16.54 MB 3.11.0.0 07/09/2023 – Firmware X4
Firmware SQUIX | EOS2 | EOS5 | MACH 4S | XD Q | XC Q | HERMES Q | PX Q | AXONZIP - 51.28 MB 5.44.7 03/09/2024 – Release Notes Firmware X4
TXT - 104 KB
5.00 - 5.44.7 06/08/2024 –
-
-
Firmware periférico
-
Título Formato Versión modificación Idioma Firmware I/O 24V25-2, I/O 24V25-3, I/O 5V15-2 and I/O 5V15-3
ZIP - 23 KB V3.2.0 29/09/2023 –
-
-
Drivers
-
Título Formato Versión modificación Idioma cab Linux Armv7 - 32 Bit Driver
CUPS Linux Armv7 32bit Driver RPi 2/3/4 (min. CUPS 1.2)GZ - 2.80 MB 1.46 21/02/2024 – cab Linux Armv8(aarch64) - 64 Bit Driver
CUPS Linux Armv8 64 Bit Driver RPi 3/4 (min. CUPS 1.2)GZ - 2.80 MB 1.46 22/08/2023 – cab Linux x86 - 32 Bit Driver
CUPS Linux Intel 32bit Driver (min. CUPS 1.2)GZ - 2.81 MB 1.46 22/08/2023 – cab Linux x86 - 64 Bit Driver
CUPS Linux Intel/AMD 64bit Driver (min. CUPS 1.2)GZ - 2.80 MB 1.46 22/08/2023 – cab MAC OS Driver
Apple® Mac OS 10.15 - 14.2ZIP - 2.97 MB 1.46 28/03/2024 – cab MAC OS X Driver
Apple® Mac OS X 10.6 - 10.14ZIP - 5.82 MB 1.46 22/08/2023 – cab Windows Driver ARCHIV
Vista, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 - 32/64 Bit CERTIFIEDZIP - 9.37 MB 5.3.03 21/02/2024 – cab Windows Driver NEW
Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022 - 64BitZIP - 22.19 MB 1.3.0.0 21/02/2024 – cab Windows Driver NEW Release Notes
TXT - 4 KB
1.2.1.20 - 1.3.0.0 21/02/2024 –
-
-
Software
-
Título Formato Versión modificación Idioma cab Download Converter (download.exe)
Converts image, font and database files into the JScript download data format.
Install MS Visual C++ 2010 Redistributable if not available on your system.ZIP - 9 KB 2.3 01/03/2023 – cablabel S3 Demo (Free)
Windows Vista, 7, 8, 10, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019ZIP - 51.42 MB 1.4.0.8 27/08/2024 – cablabel S3 Lite (Free)
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022ZIP - 67.59 MB 1.4.0.8 30/07/2024 – cablabel S3 Print
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022ZIP - 57.38 MB 1.4.0.8 30/07/2024 – cablabel S3 Pro
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022ZIP - 68.04 MB 1.4.0.8 30/07/2024 – Database Connector
Windows 32 & 64 bitZIP - 10.93 MB 4.3.0.1 02/06/2023 – LogService
for Database ConnectorZIP - 4.15 MB 1.7.1.0 15/12/2020 –
-
Para visualizar los ficheros PDF es necesario el Adobe Reader. Descargar Adobe Reader
Estamos a su disposición para cualquier duda en cualquier momento:
Pregunta ahora para una cotizacion:
Más información:
