Impresoras de etiquetas
MACH 4S
para aplicaciones industriales
- impresión rápida y fiable
- impresión precisa
- diseño compacto y atractivo
- manejo sencillo
- precisa poco espacio
Las MACH 4S cuentan con todas las funciones de una impresora industrial con un área de aplicación muy extensa.
El mecanismo de impresión y la carcasa se fabrican con materiales de primera calidad y combinan perfectamente tanto en forma como en función.
La gran pantalla táctil en color ofrece un manejo inmejorable con sus símbolos autoexplicativos.
Las etiquetas y los ribbons se insertan cómodamente desde delante. El guiado de etiqueta está centrado y hace innecesarios los ajustes.
La tarjeta electrónica de alta tecnología tiene integradas de serie odas las interfaces necesarias y está preparada para conexiones de todo tipo.
Ejemplos de aplicación:
Etiquetas de circuitos
Cuando el espacio disponible es escaso, la etiqueta más pequeña posible mide tan solo 5 x 5 mm
Placas de características
Texto, gráficos y códigos de barrasmuy definidos con hasta 600 dpi
Etiquetas para embalaje
Hasta una anchura de paso de 120 mm
Guía de material
centrada
MACH 4S Tipo B con placa de corte manual
Puede imprimir en todos los materiales enrollados en carretes o bobinas o con plegado de Leporello.
1.1 Impresora de etiquetas | MACH 4.3S | MACH 4S | ||
---|---|---|---|---|
Resolución de impresión dpi | 203 | 300 | 300 | 600 |
Velocidad de impresión hasta mm/s | 300 | 300 | 300 | 150 |
Anchura de impresión hasta mm | 104 | 108,4 | 105,7 | 105,7 |
Tipo P con función dispensadora
Puede imprimir en todos los materiales enrollados en carretes o bobinas o con plegado de Leporello. Adicionalmente se pueden dispensar las etiquetas.
1.2 Impresora de etiquetas | MACH 4.3S | MACH 4S | ||
---|---|---|---|---|
Resolución de impresión dpi | 203 | 300 | 300 | 600 |
Velocidad de impresión hasta mm/s | 300 | 300 | 300 | 150 |
Anchura de impresión hasta mm | 104 | 108,4 | 105,7 | 105,7 |
Altura de etiquetas desde mm | 12 |
Tipo C con cortador
Puede imprimir en todos los materiales enrollados en carretes o bobinas o con plegado de Leporello. Se pueden cortar etiquetas o material continuo a partir de 12 mm de altura.
1.3 Impresora de etiquetas | MACH 4.3S | MACH 4S | ||
---|---|---|---|---|
Resolución de impresión dpi | 203 | 300 | 300 | 600 |
Velocidad de impresión hasta mm/s | 300 | 300 | 300 | 150 |
Anchura de impresión hasta mm | 104 | 108,4 | 105,7 | 105,7 |
Longitud de corte desde mm | 12 | |||
Altura de paso hasta mm | 2,5 | |||
Cortes/min, sin material hasta | 100 | |||
Detención de la impresión si | no se alcanza la posición final del cortador |
Detalles
1 Cubierta con mirilla de gran tamaño
Se puede abrir ampliamente. El mecanismo de amortiguación integrado asegura la suavidad del cierre. La reserva de etiquetas se puede ver en todo momento.
2 Soporte de carrete
El carrete de etiquetas se coloca en el soporte de carrete y queda centrado de manera automática. En el alojamiento se pueden colocar materiales de distintas anchuras.
3 Soporte de ribbon
El ribbon se empuja hasta el soporte elástico y se centra con el posicionador y la indicación de posición. La colocación en el mecanismo de impresión resulta fácil y cómoda.
4 Mecanismo de impresión
Se abre con solo pulsar un botón y ofrece un acceso inmejorable.
5 Cabezales de impresión
Todos los cabezales de impresión se pueden intercambiar a voluntad. La CPU los detecta y los calibra automáticamente. Los datos importantes como el rendimiento, la temperatura máxima de servicio y la energía para calentamiento se guardan directamente en el cabezal de impresión. Los valores pueden leerse en fábrica.
6 Sensor transmisivo
Está dispuesto en posición centrada para etiquetas o marcas de punzonado y el final del material, así como para marcas de impresión. En caso de etiquetas multipista, se puede optar por usar un sensor desplazado 10 mm hacia la izquierda.
7 Guiado de etiqueta
La rueda de ajuste lateral sirve para ajustar la anchura. Las etiquetas quedan centradas de manera automática.
8 Sensor reflex
Las etiquetas y el final del material, así como las marcas de impresión, se detectan con este sensor desplazable.
9 Rodillo de presión DR4
Para llevar a cabo su limpieza o sustitución, el rodillo de presión se puede extraer con unas pocas operaciones manuales. Revestimiento de goma: caucho sintético
DR4-M25
DR4-M50
DR4-M80
En el caso de los materiales y ribbons estrechos, para lograr una impresión precisa también se necesitan rodillos de presión estrechos. Así se evita la abrasión de los rodillos de presión, el ensuciamiento del cabezal de impresión y los errores en el transporte de material.
10 Función dispensadora (para el tipo P)
La cinta de soporte es guiada hacia abajo por detrás del panel operativo. La etiqueta se desprende de la cinta de soporte por medio del borde dispensador. Para la seguridad de la aplicación, debe comprobarse la dispensación de las etiquetas.
Panel operativo
Manejo intuitivo y fácil con símbolos autoexplicativos para el ajuste de la configuración del equipo
1 LED: Interruptor de red CON
2 Barra de estado: Recepción de datos, grabar flujos de datos, aviso previo de ribbon, tarjeta de memoria SD/memoria USB conectada, WLAN, Ethernet, USB esclavo, reloj
3 Estado de la impresora: Preparada, pausa, número de etiquetas imprimidas por cola de impresión, etiqueta en posición de dispensado, espera a inicio externo
4 Manejo
Cortador: corte
Modo de corte manual o de dispensado: imprimir la etiqueta
Saltar al menú
Reimpresión de la última etiqueta
Interrupción y continuación de la cola de impresión
Cancelar y eliminar todas las colas de impresión
Avance de etiquetas

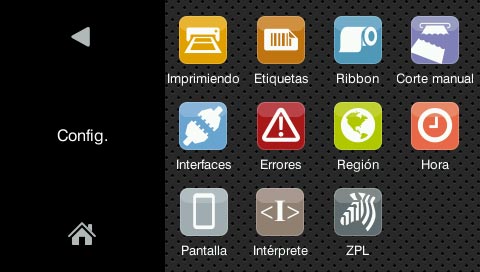

Opciones de ajuste
Parámetros de impresión
Posición de impresión en Y

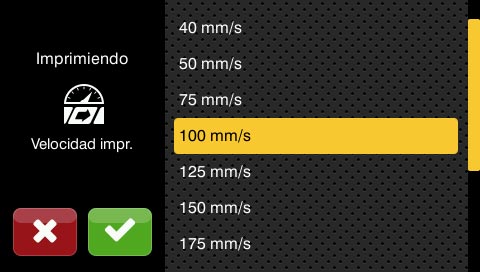

Velocidades de impresión
Instrucciones en vídeo
Panel operativo externo
Si el panel operativo de la impresora no resulta accesible, se puede conectar un adicional externo.
La misma funcionalidad que en la impresora
Modo horizontal o vertical
La operación se puede realizar en el panel operativo externo o en la impresora.
Dispositivo USB 2.0 Hi-Speed para conectar una impresora
1 LED: Interruptor de red CON
2 Ranura USB para conectar un llave de servicio o una memoria USB, para cargar datos en la memoria IFFS
3 Cable de conexión USB para el suministro eléctrico
cab proporciona los cables especificados. Longitudes de 1,8 m a 16 m
Interfaces en la parte posterior del equipo
1 para la tarjeta de memoria SD
2 2 USB host para llave de servicio, memoria USB, teclado, lector de códigos de barras, dispositivo USB-WLAN
WLAN en modo hotspot o infraestructura: en el modo hotspot, con un equipo móvil se puede establecer una conexión WLAN directa con la impresora.
3 Dispositivo USB 2.0 Hi-Speed para conexión a PC
4 Ethernet 10/100 Mbit/s
5 RS232C de 1.200 a 230.400 baudios/8 bits
típico posible estándar opcional
Impresora de etiquetas | MACH 4.3S | MACH 4S | ||
---|---|---|---|---|
Guía de material | centrada | |||
Principio de impresión Transferencia térmica | ||||
Principio de impresión Térmica directa | - | |||
Resolución de impresión dpi | 203 | 300 | 300 | 600 |
Velocidad de impresión hasta mm/s | 300 | 300 | 300 | 150 |
Anchura de impresión hasta mm | 104 | 108,4 | 105,7 | 105,7 |
Inicio de impresión Distancia al borde de colocación mm | centrada | |||
Material1) | ||||
Papel, cartón, plásticos PET, PE, PP, PI, PVC, PU, acrilato, Tyvec |
||||
Tubo termorretráctil confeccionado | ||||
Cintas de tejido | ||||
Confección en carrete, bobina, Leporello | ||||
Confección Diámetro de carrete hasta mm | 205 | |||
Confección Diámetro del núcleo mm | 38,1 - 76 | |||
Confección Bobinado | exterior o interior | |||
Etiquetas Anchura mm | 5 - 116 | |||
Etiquetas Altura sin retroceso de etiqueta a partir de mm | 5 | |||
Etiquetas Altura con retroceso de etiq. a partir de mm | 12 | |||
Etiquetas Dispensado, corte individual a partir de mm | 20 | |||
Etiquetas Espesor mm | 0,03 - 0,6 | |||
Material de soporte Anchura al diám. del núcleo de 38 mm mm | 9 - 120 | |||
Material de soporte Anchura al diám. del núcleo de 76 mm mm | 25 - 120 | |||
Material de soporte Espesor mm | 0,03 - 0,16 | |||
Material continuo Anchura al diám. del núcleo de 38 mm mm | 5 - 120 | |||
Material continuo Anchura al diám. del núcleo de 76 mm mm | 25 - 120 | |||
Material continuo Espesor mm | 0,03 - 0,5 | |||
Material continuo Peso (cartón) hasta g/m2 | 180 | |||
Tubo termorretráctil Anchura confeccionado hasta mm | 120 | |||
Tubo termorretráctil Espesor hasta mm | 1,1 | |||
Ribbon2) Lado del color | exterior o interior | |||
Ribbon Diámetro de carrete hasta mm | 72 | |||
Ribbon Diámetro del núcleo mm | 25,4 | |||
Ribbon Longitud de carrera hasta m | 360 | |||
Ribbon Anchura mm | 25 - 114 | |||
Dimensiones y peso de la impresora | ||||
Ancho x Alto x Fondo mm | 240 x 317 x 435 | |||
Peso kg | 6 | |||
Sensor de etiquetas con indicación de posición | ||||
Sensor transmisivo para | etiquetas o marcas de punzonado y final del material, marcas de impresión en materiales translúcidos | |||
Sensor reflex desde abajo para | etiquetas y final del material, marcas de impresión en materiales no translúcidos | |||
Distancia del sensor del centro al borde de colocación al transmisivo mm | centrada o desplazada 10 mm hacia la izquierda | |||
Distancia del sensor del centro al borde de colocación al reflex desde abajo mm | ajustable desde el centro 56 mm hacia la izquierda o 10 mm hacia la derecha | |||
Altura de paso del material hasta mm | 2 | |||
Electrónica | ||||
Procesador con frecuencia de pulsos de 32 bits MHz | 800 | |||
Memoria de trabajo (RAM) MB | 256 | |||
Memoria de datos (IFFS) MB | 50 | |||
Ranura para tarjeta de memoria SD (SDHC, SDXC) hasta GB | 512 | |||
Batería para fecha y hora, reloj a tiempo real | ||||
Memoria de datos en caso de desconexión de red (p. ej., números de serie) | ||||
Interfaces | ||||
RS232C de 1.200 a 230.400 baudios/8 bits | ||||
Dispositivo USB 2.0 Hi-Speed para conexión a PC | ||||
Ethernet 10/100 Mbit/s IPv4 y IPv6 |
LPD, RawIP Printing, SOAP Webservice, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC | |||
2 USB host en la parte posterior | Llave de servicio, memoria USB, dispositivo WLAN USB, dispositivo WLAN USBcon antena de varilla, teclado, lector de códigos de barras, panel operativo externo | |||
Dispositivo WLAN USB 2,4 GHz 802.11b/g/n | modo hotspot o infraestructura |
|||
Dispositivo WLAN USB 2,4 GHz 802.11b/g/n + 5 GHz 802.11a/n/ac, antena de varilla | ||||
Interfaz periférica para conexión de cortador o dispensador | ||||
Datos de funcionamiento | ||||
Tensión | 100 - 240 VCA, 50/60 Hz, PFC | |||
Consumo de energía | en espera < 10 W / típico 80 W / hasta 200 W | |||
Temperatura/humedad: Funcionam. | +5 - 40°C / 10 - 85 % sin condensación | |||
Temperatura/humedad: Almacenam. | 0 - 60°C / 20 - 85 % sin condensación | |||
Temperatura/humedad: Transporte | –25 - 60°C / 20 - 85 % sin condensación | |||
Certificaciones | CE, UKCA, FCC Class A, ICES-3, cULus, CB, CCC, BIS, BSMI, KC-Mark, Mexico Reg. → BIS no disponible para las variantes 4.3 S/C |
|||
Panel operativo | ||||
Pantalla táctil LCD a color Tamaño de pantalla " | 4,3 | |||
Pantalla táctil LCD a color Resolución Ancho x Alto px | 480 x 272 |
Para más datos técnicos ver el folleto del MACH 4S (PDF)
- Los datos del material son valores orientativos. Si las etiquetas son pequeñas o se usan materiales finos, estrechos, gruesos o rígidos, o bien si el adhesivo de las etiquetas es muy fuerte, se deben llevar a cabo pruebas, también la función dispensadora.
- El ribbon debe corresponder al menos a la anchura del material de soporte.
