Manejo sencillo y dispensado de etiquetas preciso y sencillo

Dos sentidos de dispensado

Existen dos modelos para que las etiquetas se puedan retirar correctamente en cada aplicación.

vergrößern

HS Dirección a dispensar horizontal

Para rollos de etiquetas con imagen impresa "pie en adelante"

La etiqueta es retirada hacia arriba desde su borde inferior y adherida al  producto.

vergrößern

VS Dirección a dispensar vertical

Para rollos de etiquetas con imagen impresa "cabezal en adelante"

La etiqueta es retirada hacia adelante desde su borde superior y adherida al producto con el recorrido más corto. Adecuado especialmente para etiquetas grandes, pues el lado con el adhesivo ya esta alineado con el producto.

Dos paneles de control

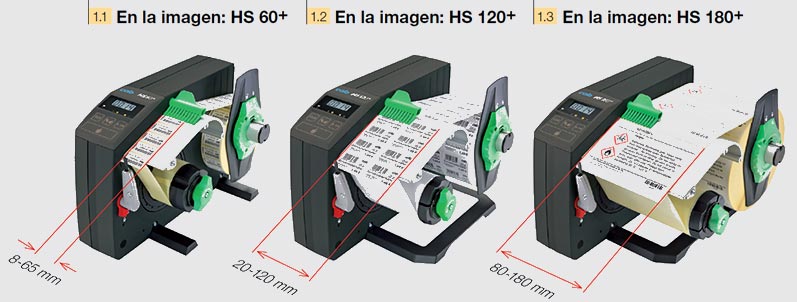

Tres anchuras de material para HS y VS

Video: Dispensadores de etiquetas HS y VS

Play

Dispensador de etiquetas HS y VS (en inglés)



1 Panel de control
En el panel de control pueden seleccionarse distintos modos operativos. Por ejemplo, la velocidad de avance puede regularse como "lenta" o "rápida". Después de la retirada, el avance de la  etiqueta se realiza automáticamente, o mediante una tecla de control, o mediante una señal externa. Un contador indica la cantidad de etiquetas que ya han sido retiradas.

2 Sensor de etiquetas
Con etiquetas redondas, el sensor se regula sobre el vértice (cenit) A de la etiqueta. La altura de dispensado previo B puede ajustarse entre 4 y 18 mm.

3 Freno de etiquetas
El freno tensa el material de soporte para que las etiquetas puedan dispensarse de forma segura. En los cambios de material, el mismo simplemente se gira  hacia afuera.

4 Bobina de enrollado de la cinta transportadora
La cinta de soporte se coloca y se sujeta de forma sencilla inmediatamente por detrás del borde dispensador. El potente motor la rebobina completamente.

5 Soporte de rollos
Gracias a su robusto soporte, los rollos de etiqueta son guiados de forma segura.

Standard

Datos técnicos comunes	HS	VS	con panel de control "+"
Dirección a dispensar	horizontal	vertical
Dirección de las etiquetas - impresión	pie en adelante	cabezal en adelante
Etiquetas	en rollos, marcas de troquelado o cortada, opcional formato apliado en zig-zag
Materiales	papel, textil, plásticos incluso transparentes
Velocidad de avance hasta mm/sec	200		100 / 200
Rollo de etiquetas: Diám. exterior hasta en mm	200
Rollo de etiquetas: Diám. de núcleo mm	38 - 76
Rollo de etiquetas: Peso, máx. kg	4
Rollo de etiquetas: Enrollado	exterior o interior
Rebobinador
Material de soporte Diámetro exterior hasta en mm	155
Sensor de etiquetas
Detección	borde anterior de etiquetas
Distancia al borde de aplicación A mm	5 - 55
Altura del dispensador B mm	4 - 18
Panel de control
Indicador del aparato "CONECTADO"	LED verde		LED y contador "CONECTADO"
Indicador del aparato Fallo	LED rojo		Contador parpadeante
Botón de selector Avance de etiquetas automática o bajo demanda	-
Tecla de control avance de etiquetas bajo demando	-
Botón de selector Velocidad de avance	-		lento / rápido
Indicador LCD Contador de etiquetas	-		0 - 9999
Tecla de control Poner a cero el contador etiquetas	-
Indicador Dispensar a través de señal externa	-
Conexiones
Conexión de periféricos para dispensar bajo demanda a través de una señal externa	-
Enchufe de aparato frío	tensión de red
Interruptor de corriente	conectada / desconectada

Datos de funcionamiento	HS y VS		mobile
Tensión de red	100 - 240 V ~ 50/60 Hz		16,5 - 25 VDC
Consumo de potencia	En espera < 5 W / típico 30 W / hasta 100 W
Temp. / hum. ambiental: Funcionamiento	+5 - 40°C, / 10 - 85% sin condensación
Temp. / hum. ambiental: Almacenamiento	+0 - 60°C, / 20 - 80% sin condensación
Temp. / hum. ambiental: Transporte	- 25 - 60°C, / 20 - 80% sin condensación
Impacto sonoro	< 60 dB
Certificaciones	CE, FCC Class A, ICES-3, cULus

Dimensiones específicas del aparato	HS60 y VS60	HS120 y VS120	HS180+ y VS180+
Ancho de la etiqueta incl. material de soporte mm	8 - 65	20 - 120	80 - 180
Altura de la etiqueta Un uso mm	5 - 300	8 - 600	20 - 600
Altura de la etiqueta Múltiples usos mm	5 - 110	8 - 110	20 - 110
Dimensiones de la unidad
Altura x profundidad sin material en mm	250 x 360	250 x 360	250 x 360
Ancho mm	180	230	300
Peso kg	3,3	3,6	4,0
