Dispensadores de etiquetas HS y VS
Manejo sencillo y dispensado de etiquetas preciso y sencillo
Con los dispensadores HS y VS, todos los tamaños de etiqueta pueden dispensarse fácilmente. En este sentido, las etiquetas pueden ser troqueladas o cortadas sin espacios intermedios.
La forma exterior es discrecional, tanto si es rectangular o redonda. También es posible dispensar material transparente.
Dos sentidos de dispensado
Existen dos modelos para que las etiquetas se puedan retirar correctamente en cada aplicación.
vergrößern

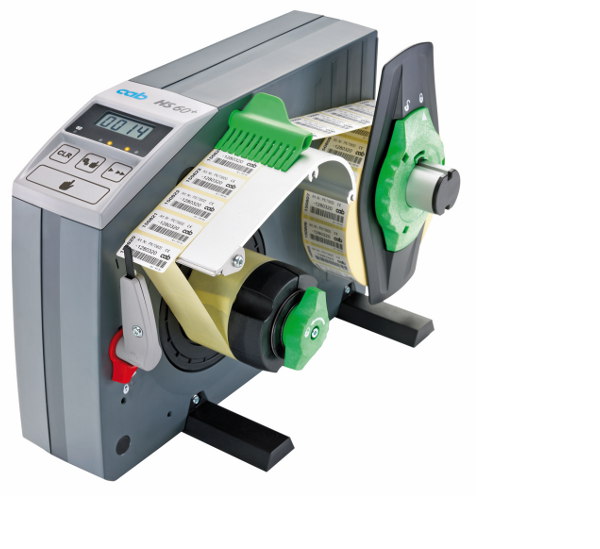

HS Dirección a dispensar horizontal
Para rollos de etiquetas con imagen impresa "pie en adelante"
La etiqueta es retirada hacia arriba desde su borde inferior y adherida al producto.

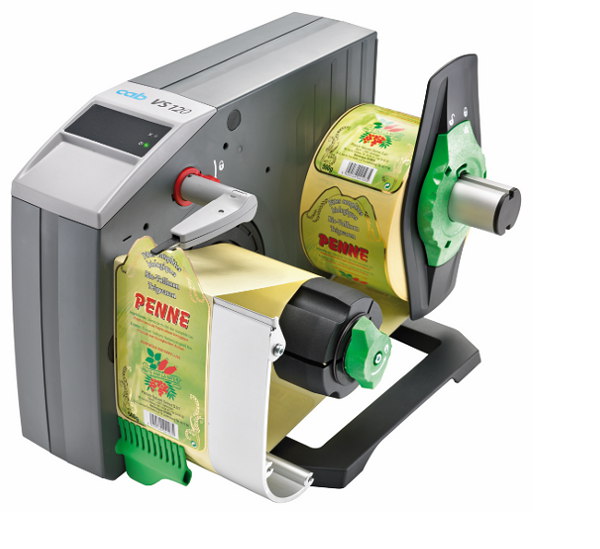

VS Dirección a dispensar vertical
Para rollos de etiquetas con imagen impresa "cabezal en adelante"
La etiqueta es retirada hacia adelante desde su borde superior y adherida al producto con el recorrido más corto. Adecuado especialmente para etiquetas grandes, pues el lado con el adhesivo ya esta alineado con el producto.
Dos paneles de control
Versión básica
Avance de etiquetas
- automáticamente después de la retirada de la etiqueta
Con panel de control
Contador de etiquetas de 0 a 9.999
Avance de etiquetas
- lento / rápido
- después de accionar la tecla de control, o
- automáticamente después de la retirada de la etiqueta, o
- mediante señal externa en la parte trasera del aparato
Tres anchuras de material para HS y VS
Video: Dispensadores de etiquetas HS y VS
Play
Dispensador de etiquetas HS y VS (en inglés)
Estamos a su disposición para cualquier duda en cualquier momento:
Pregunta ahora para una cotizacion:
Más información:
1. Panel de control
En el panel de control pueden seleccionarse distintos modos operativos. Por ejemplo, la velocidad de avance puede regularse como "lenta" o "rápida". Después de la retirada, el avance de la etiqueta se realiza automáticamente, o mediante una tecla de control, o mediante una señal externa. Un contador indica la cantidad de etiquetas que ya han sido retiradas.
2. Sensor de etiquetas
Con etiquetas redondas, el sensor se regula sobre el vértice (cenit) A de la etiqueta. La altura de dispensado previo B puede ajustarse entre 4 y 18 mm.
3. Freno de etiquetas
El freno tensa el material de soporte para que las etiquetas puedan dispensarse de forma segura. En los cambios de material, el mismo simplemente se gira hacia afuera.
4. Bobina de enrollado de la cinta transportadora
La cinta de soporte se coloca y se sujeta de forma sencilla inmediatamente por detrás del borde dispensador. El potente motor la rebobina completamente.
5. Soporte de rollos
Gracias a su robusto soporte, los rollos de etiqueta son guiados de forma segura.
Estamos a su disposición para cualquier duda en cualquier momento:
Pregunta ahora para una cotizacion:
Más información:
Standard
| Datos técnicos comunes | HS | VS | con panel de control "+" | |
|---|---|---|---|---|
| Dirección a dispensar | horizontal | vertical | ||
| Dirección de las etiquetas - impresión | pie en adelante | cabezal en adelante | ||
| Etiquetas | en rollos, marcas de troquelado o cortada, opcional formato apliado en zig-zag | |||
| Materiales | papel, textil, plásticos incluso transparentes | |||
| Velocidad de avance hasta mm/sec | 200 | 100 / 200 | ||
| Rollo de etiquetas: Diám. exterior hasta en mm | 200 | |||
| Rollo de etiquetas: Diám. de núcleo mm | 38 - 76 | |||
| Rollo de etiquetas: Peso, máx. kg | 4 | |||
| Rollo de etiquetas: Enrollado | exterior o interior | |||
| Rebobinador | ||||
| Material de soporte Diámetro exterior hasta en mm | 155 | |||
| Sensor de etiquetas | ||||
| Detección | borde anterior de etiquetas | |||
| Distancia al borde de aplicación A mm | 5 - 55 | |||
| Altura del dispensador B mm | 4 - 18 | |||
| Panel de control | ||||
| Indicador del aparato "CONECTADO" | LED verde | LED y contador "CONECTADO" | ||
| Indicador del aparato Fallo | LED rojo | Contador parpadeante | ||
| Botón de selector Avance de etiquetas automática o bajo demanda | - |  |
||
| Tecla de control avance de etiquetas bajo demando | - | |
||
| Botón de selector Velocidad de avance | - | lento / rápido | ||
| Indicador LCD Contador de etiquetas | - | 0 - 9999 | ||
| Tecla de control Poner a cero el contador etiquetas | - |  |
||
| Indicador Dispensar a través de señal externa | - | |
||
| Conexiones | ||||
| Conexión de periféricos para dispensar bajo demanda a través de una señal externa | - | |
||
| Enchufe de aparato frío | tensión de red | |||
| Interruptor de corriente | conectada / desconectada | |||
| Datos de funcionamiento | HS y VS | mobile | |
|---|---|---|---|
| Tensión de red | 100 - 240 V ~ 50/60 Hz | 16,5 - 25 VDC | |
| Consumo de potencia Funcionam. / M. de dispon. | máx. 30 W / 5 W | ||
| Temp. / hum. ambiental: Funcionamiento | +5 - 40°C, / 10 - 85% sin condensación | ||
| Temp. / hum. ambiental: Almacenamiento | +0 - 60°C, / 20 - 80% sin condensación | ||
| Temp. / hum. ambiental: Transporte | - 25 - 60°C, / 20 - 80% sin condensación | ||
| Impacto sonoro | < 60 dB | ||
| Certificaciones | CE, FCC class A, ICES3 | ||
| Dimensiones específicas del aparato | HS60 y VS60 | HS120 y VS120 | HS180+ y VS180+ |
|---|---|---|---|
| Ancho de la etiqueta incl. material de soporte mm | 8 - 65 | 20 - 120 | 80 - 180 |
| Altura de la etiqueta Un uso mm | 5 - 300 | 8 - 600 | 20 - 600 |
| Altura de la etiqueta Múltiples usos | 5 - 110 | 8 - 110 | 20 - 110 |
| Dimensiones de la unidad | |||
| Altura x profundidad sin material en mm | 250 x 360 | 250 x 360 | 250 x 360 |
| Ancho mm | 180 | 230 | 300 |
| Peso kg | 3,3 | 3,6 | 4,0 |
Estamos a su disposición para cualquier duda en cualquier momento:
Pregunta ahora para una cotizacion:
Más información:
-
Accesorios dispensadores de etiquetas
-
Conjunto de baterías HS/VS 120
Para el etiquetado móvil – en todos aquellos lugares donde no hay un tomacorriente para la conexión eléctrica. Con el HS y el VS pueden dispensarse más de 5.000 etiquetas con una carga de la batería.
-
Freno para Leporello
Con el freno, el material tipo Leporello se guía en el dispensador de forma tirante y se dispensa de forma precisa.
-
Estamos a su disposición para cualquier duda en cualquier momento:
Pregunta ahora para una cotizacion:
Más información:
Video: Dispensador de etiquetas HS y VS (en inglés)
Facilitado por YouTube. Más videos de cab en cab Channel en YouTube.
Más formatos
- Label dispenser HS and VS (WMV, 91 MB)
- Label dispenser HS and VS (MPEG-4, 89 MB)
Reproductores necesarios:
- For Flash: Adobe Flash Player
- For WMV: Windows Media Player
- For MPEG-4: VLC Player
Estamos a su disposición para cualquier duda en cualquier momento:
Pregunta ahora para una cotizacion:
Más información:
Documentación
-
Catálogos
-
Título Formato Versión modificación Idioma Dispensador de etiquetas HS y VS
PDF - 1,08 MB 1.0 28/04/2016 Español
-
-
Manuales de instrucciones
-
Título Formato Versión modificación Idioma Manual de instrucciones HS/VS
PDF - 1,09 MB 02/2016 26/02/2016 Español
-
-
Manuales de servicio
-
Título Formato Versión modificación Idioma Adjusting Instruction Dispens Plate HS120
Adjusting the material run with changing the dispense platePDF - 759 KB 07/2012 20/07/2012 English/Deutsch Adjusting Instruction Dispens Plate VS120
Adjusting the material run with changing the dispense platePDF - 843 KB 07/2012 20/07/2012 English/Deutsch
-
-
Recambios
-
Título Formato Versión modificación Idioma Spare Parts List HS/VS
PDF - 668 KB 05/2015 13/05/2015 English
-
