Steuerung und Verwaltung von cab Etikettendruckern
Etikettensoftware

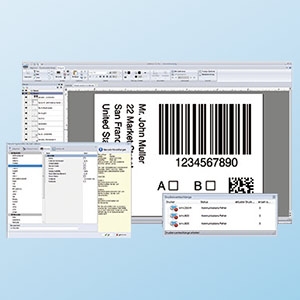

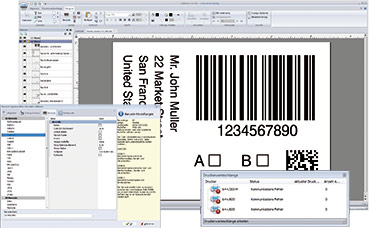

cablabel S3
Sie erschließt die volle Leistungsfähigkeit der cab Geräte. Modularer Aufbau lässt sie schrittweise an Bedürfnisse anpassen.
Weitere Informationen unter www.cab.de/cablabel
Stand-alone-Druck
Dieser Betriebsmodus ermöglicht es dem Drucker, getrennt vom Host Etiketten abzurufen und zu drucken. Etiketten lassen sich mit einer Etikettensoftware wie cablabel S3 layouten oder mit einem Texteditor am PC programmieren, Etikettenformate, Texte, Grafiken sowie Inhalte einer Datenbank auf einem externen Speichermedium oder dem internen Datenspeicher IFFS ablegen. Variable Daten können über eine Tastatur, Barcodescanner, Wiegesysteme oder sonstige Hostrechner an den Drucker gesendet und / oder mit dem Database Connector vom Host abgefragt und gedruckt werden.
Druckertreiber
Für die Ansteuerung mit einer anderen Software als cablabel S3 bietet cab Treiber an.
Kostenloser Download unter www.cab.de/support
Programmierung
JScript
Für die Steuerung des Druckers hat cab die Embedded-Programmiersprache JScript entwickelt. Laden Sie eine kurze Einführung oder die vollständigen Programmieranleitungen kostenlos herunter:
Kurze Einführung in die cab Druckerprogrammierung (PDF; 7,5 MB)
Programmieranleitung für SQUIX, MACH 4S, EOS2, EOS5, XC Q, XD Q, HERMES Q, PX Q, AXON1, AXON 2 (PDF; 8,5 MB)
abc Basic Compiler
Zusätzlich zu JScript und als integraler Firmwarebestandteil erlaubt er die erweiterte Programmierung des Druckers, bevor die Daten an die Druckaufbereitung übermittelt werden. Es lassen sich zum Beispiel fremde Druckersprachen ersetzen, ohne auf die bestehende Druckanwendung eingreifen zu müssen. Außerdem können Daten aus anderen Systemen, zum Beispiel einer Waage, einem Barcodescanner oder einer SPS, übernommen werden.
Anbindung an SAP®
Etiketten lassen sich aus SAP1) heraus auf cab Geräten und Systemen drucken. Es gibt hierzu verschiedene Methoden:
- Drucken mit SAPscript
- Drucken mit SmartForms
- Drucken mit Adobe Interactive Forms
Detaillierte Anleitung unter www.cab.de/sap
Datenbankanbindung
Database Connector
Er ermöglicht Druckern mit Netzwerkanschluss, Daten aus einer zentralen ODBC- / OLEDB-fähigen Datenbank abzufragen und im Etikett zu drucken. Der Drucker kann während des Druckvorgangs Daten in die Datenbank zurückschreiben.
Netzwerkintegrationen
| Protokoll / Dienst | Funktion / Möglichkeiten |
|---|---|
| RawIP |
Direkte Übergabe von Druckjobs über TCP (konfigurierbarer Port, Standard 9100); einfachste Anbindung an Spooler und Hostsysteme |
| LPD / LPR |
Klassischer Unix- / Windows-Druckwarteschlangendienst zur Übergabe und Statusabfrage von Druckjobs |
| FTP / FTPS |
Übertragung und automatisches Ausführen von Druckjobs sowie Zugriff auf Speicher (Etiketten, Bilder, Schriften, Firmware-Update) |
| HTTP / HTTPS |
Webbasierte Konfiguration, Statusüberwachung und Firmware-Update |
| WebDAV |
Integrierter WebDAV-Client erlaubt das Einbinden zentraler WebDAV-Serververzeichnisse mit zentral abgelegten Druckdaten |
| SOAP Webservice | API zur Druckersteuerung und Statusabfrage über standardisierte WSDL-Beschreibung |
| SNMP v2 | Überwachung über Standard-Printer-MIB-OIDs sowie Traps bei Ereignissen (Papierende, Fehler, Wartung) |
| SMTP | Versand von E-Mails bei Ereignissen (Fehlermeldungen, Wartungs- und Statusbenachrichtigungen) |
| PJL | Printer Job Language: Status- und Steuerbefehle innerhalb des Druckdatenstroms |
| OPC-UA / OPC-UA DI | Industrielle API zur Druckersteuerung und ‑überwachung inklusive Device-Information-Companion-Spezifikation |
| SOTI Connect2) | Cloud-basierte Printer-Management-Lösung zur zentralen Verwaltung von Druckerflotten |
| VPSX (LRS) | Anbindung an LRS VPSX Output Management für unternehmensweites Print Spooling |
| VNC | Fernzugriff auf das Bedienpanel des Druckers zur Anzeige und Steuerung über Netzwerk |
| Avahi / mDNS / Zeroconf | Automatische Dienstbekanntgabe (Bonjour-kompatibel) für treiberlose Erkennung im lokalen Netz |
