Laserbeschriftungssystem XENO 1 / XENO 1+
Kompaktes Tischgerät mit kleiner Aufstellfläche und großem Arbeitsraum

XENO 1 ist ein kompaktes Tischsystem mit kleiner Aufstellfläche und großem Arbeitsraum, ideal zur Beschriftung von Metallen und Kunststoffen. Es ergänzt die cab Laserbeschriftungssysteme im unteren Preissegment und bietet hohen industriellen Standard.

Galvanometer-Scanner von SCANLAB „Made in Germany“. Die Variante XENO 1+ verfügt über eine Laserstrahlquelle von IPG „Made in Germany“ und eine erweiterte Gewährleistung von 2 + 2 Jahre.

Die motorisch verstellbare Z-Achse ermöglicht eine komfortable und schnelle Höheneinstellung bis 210 mm mit Fokusfinder.

Der Scankopf wird bei abgestuften Beschriftungsflächen automatisch per Software nachgeführt. Das Beschriftungsfeld variiert je nach Objektiv zwischen 112 x 112 mm und 180 x 180 mm und ist flexibel verschiebbar.

Ein Pilotlaser simuliert die Beschriftung, während eine LED-Beleuchtung im Innenraum die Beobachtung bei geschlossener Tür erleichtert. Auf der Nutenplatte können Werkstückhalter montiert werden, und für zylindrische Werkstücke ist eine Drehachse erhältlich. Die automatische Tür öffnet und schließt sekundenschnell, und das Material kann von drei Seiten manuell oder durch ein Handlingsystem eingelegt werden.

Mit der cabLase-Software werden Layouts grafisch gestaltet, Beschriftungen gesteuert und der Prozess überwacht.

XENO 1 erfüllt die Umweltvorschriften RoHS und REACH.

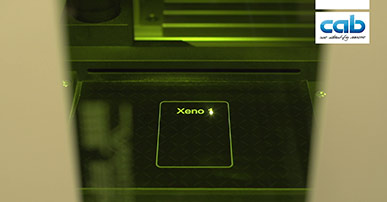

Video: cab XENO 1 Kompakt-Laserbeschrifter

Play

Video: XENO 1 Kompakt-Laserbeschrifter

Noch nie war Laserbeschriftung so einfach. Vertriebsleiter Mario Hiss stellt den neuen XENO 1 vor.

Video ansehen

Zubehör

6.1 Absaug- und Filteranlage AF5

8.6 Linearachse X230

Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:

Laserbeschriftungssystem XENO 1

Exzellente Beratung, zuverlässiger Support und günstiger Preis - direkt von cab:

Fordern Sie ein Angebot an

Weitere Informationen:

Produktbroschüre (PDF)

Produkt & Grundlagen

Was ist der XENO 1+?

Der XENO 1+ ist ein kompaktes Tisch-Laserbeschriftungssystem von cab. Er verfügt über eine IPG-Laserstrahlquelle „Made in Germany“, einen SCANLAB-Galvanometerscanner und bietet eine erweiterte Garantie von 2+2 Jahren (insgesamt 4 Jahre). Strahlquelle, Scankopf, Laserklasse-1-Einhausung, Absaugung und Bedientasten sind in einem Gerät vereint – sofort einsatzbereit nach dem Auspacken.

Welche Laserleistungen sind verfügbar?

Der XENO 1+ ist mit einer Strahlquelle von 20 und 30 Watt erhältlich. Diese Leistung eignet sich hervorragend für die meisten Metall- und Kunststoffanwendungen im Desktop-Bereich.

Welche Materialien können markiert werden?

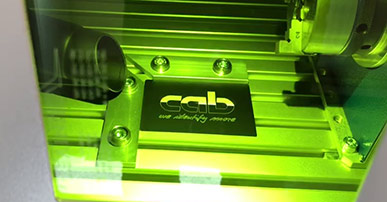

Der XENO 1+ markiert auf Metallen (Stahl, Edelstahl, Aluminium, Messing u. v. m.), Kunststoffen und Laserfolien. Typische Anwendungen sind Typenschilder, Seriennummern, Data-Matrix-Codes, Barcodes, Logos und Klartexte. Darüber hinaus kann der XENO 1+ auch Laserfolien-Sheets markieren.

Verfügt der XENO 1+ über eine motorische Z-Achse?

Ja. Die motorisch verstellbare Z-Achse ermöglicht eine komfortable und schnelle Höheneinstellung bis 200 mm. Der integrierte Fokusfinder unterstützt die präzise Positionierung.

Markierfelder & Optik

Welche Markierfelder stehen zur Verfügung?

Je nach Linse beträgt das Markierfeld 112 × 112 mm oder 180 × 180 mm.

Können die Linsen gewechselt werden?

Ja. Die F-Theta-Linse kann bei Bedarf ausgetauscht werden. Nach einem Linsenwechsel ist eine Nachkalibrierung des Systems erforderlich, um die Markiergenauigkeit sicherzustellen.

Was ist der Fokusfinder?

Der Fokusfinder ist ein visuelles Hilfsmittel, das die exakte Positionierung des Werkstücks in der Fokusebene vereinfacht. Ein sichtbarer Pilotlaser (Laserklasse 2) wird auf die Markierebene projiziert.

Arbeitsraum & Bedienung

Wie funktioniert die automatische Bedientür?

Die motorische Bedientür öffnet und schließt innerhalb von Sekunden. Material kann manuell oder über ein Handling-System von drei Seiten zugeführt werden. Die Tür kann per Taster oder über die digitale I/O-Schnittstelle gesteuert werden.

Kann ich die Markierung beobachten?

Ja. Die Markierung kann über das Schutzfenster und die integrierte LED-Innenbeleuchtung bei geschlossener Tür beobachtet werden. Zusätzlich kann die Markierung vorab mit dem Pilotlaser simuliert werden.

Ist eine Drehachse verfügbar?

Ja. Eine optionale Drehachse mit Dreibacken-Futter ermöglicht die Beschriftung zylindrischer Werkstücke.

Software & Schnittstellen

Welche Software wird verwendet?

Alle XENO-Systeme arbeiten ausschließlich mit CabLase Editor 5. CabLase Editor 5 bietet grafische Layout-Gestaltung, Markierungssteuerung, Prozessüberwachung sowie variable Datenverarbeitung (Zähler, Datum/Uhrzeit, Datenbank-Anbindung). Für kundenspezifische Anbindungen steht cab automation zur Verfügung.

Welche Schnittstellen hat der XENO 1+?

Der XENO 1+ bietet: 2 × Ethernet 10/100 Mbit/s, Digitale I/O-Schnittstelle mit 8 frei programmierbaren Ein- und Ausgängen für bspw. Vorrichtungsabfrage, Remote-Schnittstelle, Interlock/Not-Halt, einen Anschluss für die Drehachse.

Kann ich variable Daten markieren?

Ja. CabLase Editor 5 unterstützt Zähler, Datum/Uhrzeit-Variablen, Datenbankanbindung und externe Dateninputs. Auch variable QR-Codes und Data-Matrix-Codes lassen sich dynamisch aus externen Quellen wie bspw. SPS befüllen. Hierfür kommt die cab automation zum Einsatz.

Ist eine ERP-/MES-Integration möglich?

Ja. Durch unsere cab automation sind wir in der Lage, eine kundenspezifische Integration für nahezu alle Anforderungen zu liefern.

Sicherheit & Laserklasse

Welcher Laserklasse entspricht der XENO 1+?

Der XENO 1+ ist als vollständig eingehaustes System in Laserklasse 1 eingestuft. Damit sind im Normalbetrieb keine besonderen Schutzmaßnahmen erforderlich.

Wird eine Absaugung benötigt?

Ja. Der XENO 1+ verfügt über einen integrierten Absauganschluss. Ein zertifiziertes Absaug- und Filtersystem muss angeschlossen werden, um die anfallenden Materialpartikel und Gase sicher abzuführen. cab bietet passende Systeme an.

Service & Garantie

Wie lang ist die Garantie beim XENO 1+?

Der XENO 1+ bietet eine erweiterte Garantie von 2+2 Jahren (insgesamt bis zu 4 Jahre).

Welche Wartung ist erforderlich?

Die cab Faserlaser sind wartungsarm. Regelmäßig sollten die F-Theta-Linse auf Verschmutzung oder Beschädigung geprüft und die Absaugfilter gewechselt werden.

An wen wende ich mich bei technischen Fragen?

cab bietet direkten technischen Support: Support Beschriftungslaser: +49 721 6626 499, Online: https://www.cab.de/de/support/support-anfrage/

XENO 1 ist ein komplett ausgestattetes Laserbeschriftungssystem mit hohem Bedienkomfort für Einzel- und Serienbeschriftung.

1 Faserlaser 20 oder 30 W

2 Bedientür mit motorischem Antrieb

3 Scankopf motorisch höhenverstellbar, mit Pilotlaser zur Beschriftungsvorschau

4 Fokusfinder zum Positionieren der Beschriftungsebene

5 LED-Innenraumbeleuchtung

6 Drehachse mit 3-Backenfutter für zylindrische Beschriftung

7 Digitale I/O-Schnittstelle zur Steuerung und Überwachung, mit 8 frei programmierbaren Ein- und Ausgängen

8 Anschlussstecker für Drehachse

9 Bedienfeld mit Funktionstasten und Statusanzeigen

10 Nutenplatte zum Spannen der Werkstückträger

11 Z-Achse entlang Nutenplatte verschiebbar

12 Schlauch für Absaugung

Schnittstellen

13 Externes Startsignal

14 Not-Halt zur Einbindung in externe Sicherheitskreise

15 Externe 24 V für Zusatzfunktionen

16 2 x Ethernet 10/100 Base
Das Gerät ist bei der Auslieferung mit einer IP-Adresse oder im DHCP-Modus konfiguriert.

17 Anschluss für Absaug- und Filteranlage

Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:

Laserbeschriftungssystem XENO 1

Exzellente Beratung, zuverlässiger Support und günstiger Preis - direkt von cab:

Fordern Sie ein Angebot an

Weitere Informationen:

Produktbroschüre (PDF)

Laserbeschriftungssystem	XENO 1 / XENO 1+
	2.1	2.2	2.3	2.4
Strahlquelle	Ytterbium-Faserlaser, gepulst
cw-Leistung bis W	20		30
Pulsenergie mJ	1
Wellenlänge nm	1.064
Strahlqualität M²	<1,8
Pulsbreite ns	<120
Pulsfolgefrequenz kHz XENO 1 (RAYCUS)	20 - 60		30 - 60
XENO 1+ (IPG) kHz	2 - 500
Pilotlaser / Fokusfinder
Wellenlänge nm	650
cw-Leistung mW	<0,4
Objektiv Typ	160.2	254.2	160.2	254.2
Arbeitsabstand mm	210 ± 8	310 ± 8	210 ± 8	310 ± 8
Beschriftungsfeld mm	112x112	180x180	112x112	180x180
Arbeitsraum Höhe mm	200	100	200	100
T-Nutenplatte BxHxTx Teilung mm	500 x 20 x 375 x 25
Z-Achse Hub motorisch mm	210
Positioniergenauigkeit mm	±0,1
Wiederholgenauigkeit mm	±0,1
Verfahrgeschwindigkeit mm/s	20
Innenbeleuchtung	LED
Bedientür	öffnen / schließen motorisch
Werkstückgewicht max. kg	30
Maße und Gewicht
Gerät B x H x T mm	580 x 660 x 700
Gerät Gewicht ca. kg	65
Laserschutzfenster B x H mm	100 x 200
Absaugung
Düse flexibler Schlauch NW mm	38
Saugstutzen NW mm	50
Betriebsdaten
Spannung	100-240 VAC, 50/60 Hz
Leistungsaufnahme	Standby <35 W / typisch 150 W / max. 200 W
Zulassungen	CE, FCC Class A
Laserschutzklasse EN60825-1	Klasse 1
Bedienfeld
LED-Anzeigen	Power, Ready, Emission, Error, Marking
Taste beleuchtet	Steuerung EIN/AUS Fokusfinder EIN/AUS Absaugung EIN/AUS LED EIN/AUS Start Z-Achse auf / ab Drehachse links / rechts Bedientür öffnen / schließen
Schalter	Not-Halt
Schlüsselschalter	Automatik / Hand
Überwachungen
Sicherheitskreise	geschlossen
Sammelstörung	Beschriftungslaser Absauganlage
Schnittstellen
Arbeitsraum	Drehachse Digitale I/O-Schnittstelle
Rückseite	2 x Ethernet TCP/IP 24 V für digitale I/O-Schnittstelle Absaug- und Filteranlage AF5 Start extern, extern, Not-Halt extern

Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:

Laserbeschriftungssystem XENO 1

Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:

Fordern Sie ein Angebot an

Weitere Informationen:

Produktbroschüre (PDF)

alle anzeigen alle schließen

Beschriftungslaser Zubehör

Planfeldobjektive F-Theta XENO Serie

Es können Objektive mit verschieden großen Beschriftungsfeldern bestückt werden. Je kleiner das Beschriftungsfeld, desto größer die Auflösung.

Planfeldobjektiv	100.2	160.2	254.2	420.2
Verwendung	XENO 4	XENO 1 XENO 3 XENO 4/4S	XENO 1 XENO 4/4S	XENO 4
Arbeitsabstand mm	149 ± 4	210 ± 8	310 ± 8	549 ± 20
Beschriftungsfeld mm	69 x 69	112 x 112	180 x 180	290 x 290
Spotdurchmesser μm	~25	~35	~50	~85
≙ Auflösung dpi	1.000	725	500	300
Fokusshift bei XENO 4S mm	-	± 35	± 70	-
Fokusshift Geschw. ms/mm	-	0,5	0,3	-

1 Arbeitsabstand

Schutzglas für F-Theta

Das Schutzglas ist am Planfeldobjektiv F-Theta montiert. Bei Beschädigung kann es ausgetauscht werden.

Schutzglas für F-Theta 100 160 254 420

Außendurchmesser mm 80 75 75 114

Schutzglas für F-Theta	100	160	254	420
Außendurchmesser mm	80	75	75	114

Drehachse D30 für LSG+100E
Drehachse D30.1 für XENO 1

Zur Beschriftung am Umfang von zylindrischen Werkstücken. Diese können im 3-Backenfutter gespannt werden.

Drehachse	D30 / D30.1
Drehzahl U/min	0-40
Betriebsmoment Nm	12
Schrittweite min. [arcmin]	2,5
Haltemoment Nm	20
Durchgangsbohrung Ø mm	15
Werkstück Ø bis mm	160
Abstand zur Nutenplatte mm	84
Maße B x H x T mm	125 x 105 x 128
Gewicht kg	3
3-Backenfutter	D30
Spannbereich Ø innen mm	23 - 76
Spannbereich Ø außen mm	3 - 76
Anschlusskabel für Drehachse	D30
Länge m	1

Fußtaster

Achssteuerung 2S

Hiermit werden die Linear- und Drehachsen mittels der RS232- oder der digitalen I/O -Schnittstelle positioniert.

Achssteuerung	2S
Maße B x H x T mm	150 x 110 x 25
Schnittstellen für Z- und Drehachsen Schnittstellen für Digitale I/O-Schnittstelle Schnittstellen für RS232	für Handbetrieb für Automatikbetrieb
Spannung	24 VDC
Anschlusskabel für Achssteuerung	2S
Länge mm	3.000

Absaug- und Filteranlage AF5

Bei der Materialbearbeitung mit dem Laser entstehen giftige Stäube und gasförmige Schadstoffe. Die Absauganlage schützt die Gesundheit der Mitarbeiter, verhindert die Verschmutzung des Laserraumes und des Objektivs. Sie gewährleistet damit auch, dass die Laserleistung erhalten bleibt. Die Luft aus dem Arbeitsraum wird durch eine Hochleistungsturbine über einen flexiblen Schlauch abgesaugt.

Die Schadstoffpartikel bzw. Stäube werden im Vor- und Schwebstofffilter ausgeschieden. Gasförmige Schadstoffe werden vom Aktivkohlefilter aufgenommen. Die gereinigte Luft wird in die Umgebung zurückgeführt. Die Absauganlage zeichnet sich aus durch eine modulare Bauweise und einen einfachen Filterwechsel.
