Etikettendrucker
SQUIX Linerless
optimiert für verschiedene Druckbreiten

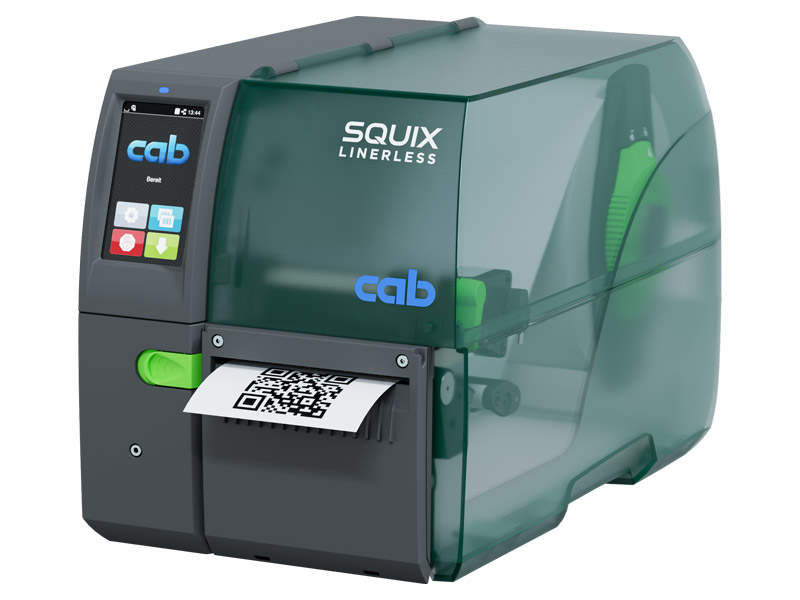

vergrößern SQUIX 4.3 LZwei Breiten für eine nachhaltigere Kennzeichnung
Für den Druck trägerloser Etiketten im Themodirektverfahren. Das eingebaute Schneidemesser (Cutter) ermöglicht es, das Endlosmaterial nach dem Bedrucken in ein vorgegebenes Format zu schneiden. So entfällt der Materialwechsel bei unterschiedlichen Etikettengrößen.

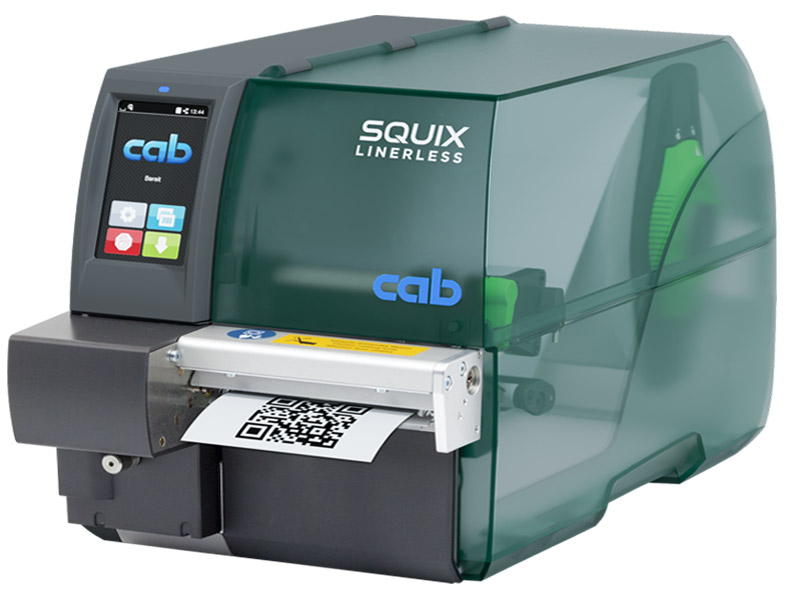

vergrößern SQUIX 6.3 L| Etikettendrucker | SQUIX 4.3 L | SQUIX 6.3 L | ||
|---|---|---|---|---|
| Druckauflösung dpi | 203 | 300 | 203 | 300 |
| Druckgeschwindigkeit bis mm/s | 250 | 250 | 250 | 250 |
| Druckbreite bis mm | 104 | 108,4 | 168 | 162,6 |

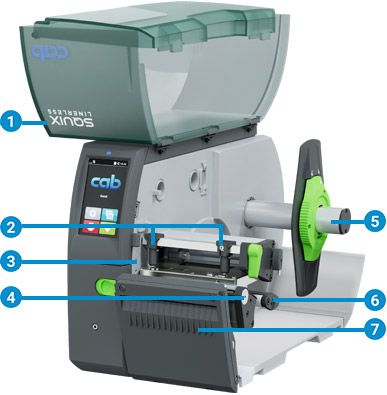

- Etikettendrucker SQUIX 4.3 L
1 Faltdeckel
Durch das große Panoramafenster können der Materialverbrauch geprüft und der komplette Druckvorgang beobachtet werden.
2 Andruckstößel
Ein Stößel ist an der Innenseite fest montiert. Ein zweiter Stößel wird so weit in Richtung Etikettenrand positioniert, bis ein gutes Druckbild gewährleistet ist.
3 Stabiles Metallgehäuse
Aus Aluminiumguss. An ihm sind alle Baugruppen montiert.
4 Druckwalze
Gummierung mit Antihaftbeschichtung
5 Rollenhalter
Der gefederte Randsteller mit Drehverschluss gewährleistet einen gleichbleibenden Zug beim Materialvorschub.
6 Schwinge
Die federnde Schwinge mit Umlenkrollen aus Teflon dämpft die Zugkraft und verbessert die Eindruckgenauigkeit.
7 Schneidemesser
Es trennt Etiketten nach dem Druck auch in unterschiedliche Höhen.
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Exzellente Beratung, zuverlässiger Support und günstiger Preis - direkt von cab:
Weitere Informationen:

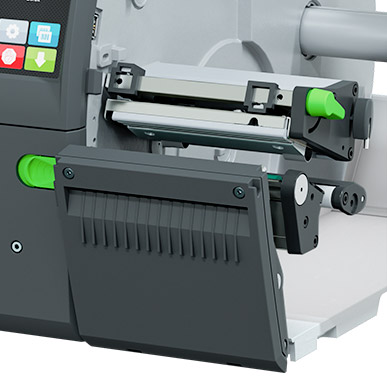

Schneidemesser
Mit dem zusätzlichen Spendesensor wird die Entnahme der geschnittenen Etiketten überwacht.
Für eine hohe Lebensdauer sind die Messer gehärtet und titanbeschichtet. Die Oberfläche ist klebstoffabweisend.
Zur Reinigung der Messer, der Druckwalze und des Druckkopfes ist das komplette Schneidemesser einfach abnehmbar.
Druckkopf
Die Druckköpfe mit 203 oder 300 dpi sind für raue Umgebung und Thermodirektdruck ausgelegt.
Wichtige Daten wie Laufleistung, maximale Betriebstemperatur und Heizenergie werden direkt im Druckkopf gespeichert. Die Werte können im Werk ausgelesen werden.
Linerless-Druckwalze
Druckwalze DRL4/ DRL6, für Linerless-Endlosmaterial, Oberfläche mit Antihaftbeschichtung

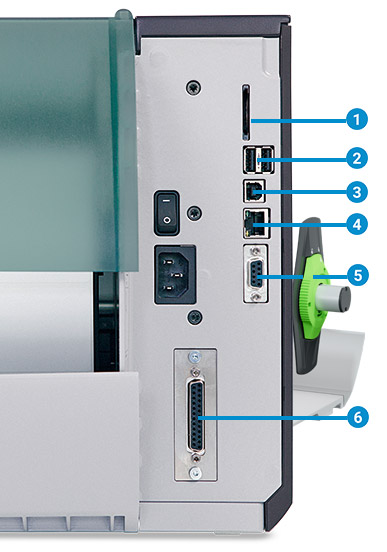

Schnittstellen
1 Steckplatz für SD-Speicherkarte
2 2 x USB Host für Service Key, USB-Speicherstick, Tastatur, Barcodescanner, USB-WLAN-Stick, externes Bedienfeld
3 USB 2.0 Hi-Speed Device für PC-Anschluss
4 Ethernet 10/100 Mbit/s
5 RS232-C 1.200 bis 230.400 Baud / 8 Bit
Option
6 Digitale I/O-Schnittstelle
Von einer SPS, einem Sensor oder Handtaster wird der Etikettiervorgang gestartet. Gleichzeitig werden Status- und Fehlermeldungen ausgegeben.
konform zu IEC/EN 61131-2, Typ 1+3
alle Ein- und Ausgänge mit galvanischer Trennung und Verpolungsschutz, Ausgänge zusätzlich kurzschlussfest
Eingänge PNP
Start Drucken
Drucke erstes Etikett
Druckwiederholung
Druckauftrag löschen
Etikett abgenommen
Stopp Drucken
Pause
Reset
Ausgänge PNP, NPN
Betriebsbereitschaft
Druckdaten vorhanden
Papiertransport EIN
Etikett in Spendeposition
Sammelfehler
Bedienfeld
Intuitive und einfache Bedienung mit den selbsterklärenden Symbolen zur Konfiguration der Geräteeinstellungen
1 LED-Anzeige: Netz EIN
2 Statusleiste: Datenempfang, Datenstrom aufzeichnen, SD-Speicherkarte/USB-Speicherstick gesteckt, WLAN, Ethernet, USB Slave, Uhrzeit
3 Druckerstatus: Bereit, Pause, Anzahl gedruckte Etiketten pro Druckauftrag, Etikett in Spendeposition, Warten auf externen Start
4 USB-Steckplatz für den Service Key oder einen Speicherstick, um Daten in den IFFS-Speicher zu laden
5 Bedienung
Schneidemesser: schneiden
Sprung ins Menü
Abbruch und Löschen aller Druckaufträge
Wiederholdruck
Etikettenvorschub
Unterbrechung und Fortsetzung des Druckauftrags
Externes Bedienfeld
Ist das Bedienfeld des Druckers nicht zugänglich, kann zusätzlich ein externes angeschlossen werden.
gleiche Funktionalität wie am Drucker
Landscape- oder Porträtmodus
Bedienbarkeit beliebig am externen Bedienfeld oder am Drucker
Druckeranschluss: USB 2.0 Hi-Speed Device
1 LED-Anzeige: Netz EIN
2 USB-Steckplatz für den Service Key oder einen Speicherstick, um Daten in den IFFS-Speicher zu laden
3 USB-Anschlusskabel für die Stromversorgung
cab stellt spezifizierte Kabel zur Verfügung. Längen 1,8 m bis 16 m
Nachrüsten von SQUIX Standarddruckern
Sowohl Basis als auch Spendedrucker können für Linerlessmaterialien nachgerüstet werden.
Das Nachrüstkit besteht aus:
Abdeckblech über der Transportbaugruppe
Leitblech nach der Druckwalze
Schutzrohr über dem internen Aufwickler
Schneidemesser
Druck- und Etikettiersysteme HERMES QL Linerless/ InNoLiner
siehe www.cab.de/linerless
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Exzellente Beratung, zuverlässiger Support und günstiger Preis - direkt von cab:
Weitere Informationen:
Standard
Option
| 1.11, 1.12 | ||||
| Etikettendrucker Typ | SQUIX Linerless 4.3 mit Schneidemesser CSQL |
SQUIX Linerless 6.3 mit Schneidemesser CU600L |
||
|---|---|---|---|---|
| Druckprinzip | Thermodirekt | |||
| Druckauflösung dpi | 200 | 300 | 200 | 300 |
| Druckgeschwindigkeit bis mm/s | 250 | 250 | 250 | 250 |
| Druckbreite bis mm | 104 | 108,4 | 168 | 162,6 |
| Drucklänge bis mm | 13.500 | 6.000 | 9.000 | 4.000 |
| Druckbeginn: Abstand zur Anlegekante mm | 2,8 | 1,2 | 0,5 | 3,2 |
| Material | ||||
| Linerless-Endlosmaterial auf Rolle | Thermodirektpapier | |||
| Etiketten Breite mm | 20 - 120 | 46 - 180 | ||
| Etiketten Höhe ab mm | 30 | |||
| Etiketten Dicke bis μm | 110 | |||
| Rollenabwickler Außendurchmesser Rolle bis mm | 205 | |||
| Rollenabwickler Kerndurchmesser mm | 38,1 - 76 | |||
| Rollenabwickler Wicklung | außen | |||
| Druckermaße und -gewichte | ||||
| Breite x Höhe x Tiefe mm | 252 x 288 x 460 | 312 x 288 x 460 | ||
| Gewicht ca. kg | 10 | |||
| Elektronik | ||||
| Prozessor 32 Bit Taktrate MHz | 800 | |||
| Arbeitsspeicher (RAM) MB | 256 | |||
| Datenspeicher (IFFS) MB | 50 | |||
| Steckplatz für SD-Speicherkarte (SDHC, SDXC) |  |
|||
| Batterie für Uhrzeit und Datum, Echtzeituhr | |
|||
| Datenspeicher bei Netzabschaltung (z. B. Seriennummern) |
|
|||
| Schnittstellen | ||||
| RS232C 1.200 bis 230.400 Baud/8 Bit | |
|||
| USB 2.0 Hi-Speed Device für PC-Anschluss | |
|||
| Ethernet 10/100 Mbit/s IPv4 und IPv6 |
LPD, RawIP-Printing, SOAP-Webservice, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC | |||
| 2 x USB Host am Bedienfeld, 2 x USB Host auf der Rückseite |
Service Key, USB-Speicherstick, USB-WLAN-Stick, USB-WLAN-Stick mit Stabantenne, Tastatur, Barcodescanner, Meldeleuchte, externes Bedienfeld | |||
| Digitale I/O-Schnittstelle mit 10 Ein- und 11 Ausgängen | |
|||
| Betriebsdaten | ||||
| Spannung | 100 - 240 VAC ~ 50/60 Hz, PFC | |||
| Leistungsaufnahme | Standby < 10 W / typisch 100 W / max. 200 W | |||
| Temperatur / Luftfeuchtigkeit: Betrieb | +5 - 40°C / 10 - 85%, nicht kondensierend | |||
| Temperatur / Luftfeuchtigkeit: Lager | 0 - 60°C / 20 - 85%, nicht kondensierend | |||
| Temperatur / Luftfeuchtigkeit: Transport | –25 - 60°C / 20 - 85%, nicht kondensierend | |||
| Zulassungen | CE, UKCA, FCC Class A, ICES-3, cULus, CB, CCC, CoC, BIS, BSMI, KC-Mark, Mexico Reg. | |||
| Bedienfeld | ||||
| Touchscreen LCD-Farbdisplay Bilddiagonale ″ | 4,3 | |||
| Touchscreen LCD-Farbdisplay Auflösung Breite x Höhe px | 272 x 480 | |||
Weitere technische Daten SQUIX Linerless siehe Katalog (PDF)
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
-
Allgemein
-
Externes Bedienfeld
Ist das Bedienfeld des Druckers nicht zugänglich, kann zusätzlich ein externes angeschlossen werden.
gleiche Funktionalität wie am Drucker
Landscape- oder Porträtmodus
Bedienbarkeit beliebig am externen Bedienfeld oder am Drucker
Druckeranschluss: USB 2.0 Hi-Speed Device
cab stellt spezifizierte USB-Anschlusskabel für die Stromversorgung zur Verfügung. Längen 1,8 m bis 16 m
-
SD-Speicherkarte
-
USB-Speicherstick
-
USB-WLAN-Stick
2,4 GHz 802.11b/g/n
Hotspot oder Infrastructure Mode -
USB-WLAN-Stick mit Stabantenne
für größere Reichweiten
2,4 GHz 802.11b/g/n + 5 GHz 802.11a/n/ac
Hotspot oder Infrastructure Mode
-
-
Schnittstellen, Taster
-
Digitale I/O-Schnittstelle
Von einer SPS, einem Sensor oder Handtaster wird der Etikettiervorgang gestartet. Gleichzeitig werden Status- und Fehlermeldungen ausgegeben.
-
I/O-Schnittstellenstecker, SUB-D 25-polig
mit Schraubklemmen zum Anschluss aller Steuersignale an die I/O-Schnittstelle
-
Etikettenauswahl - I/O Box
Von einer übergeordneten Steuerung, z. B. SPS, können pro Box bis zu 16 Etiketten von der Speicherkarte ausgewählt werden. Es sind zwei Boxen anschließbar. Als I/O-Box lassen sich einfache SPS-Steuerabläufe über je vier Ein- und Ausgänge per abc-Programmierung realisieren.
-
-
Anschlusskabel
-
Anschlusskabel RS232 C
9/9-polig, Länge 3 m
-
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
Linerless-Endlosmaterialien
Linerless RL540
Auf Verpackungen aller Art in der Industrie und der Logistik zwei mm klebefreie Zone am Rand
Linerless P98
Auf Verpackungen aller Art in der Industrie und der Logistik, Kleber vollflächig bis zum Rand
Alle Materialien sind frei von Bisphenolen und eignen sich im Lebensmittelbereich.
- CO2-reduziert
- vermeidet Abfall
| Material | Linerless RL540 | Linerless P98 | |
|---|---|---|---|
| Werkstoff | Thermodirektpapier, weiß | Thermodirektpapier, weiß | |
| Dicke | ca. 80 μm | ca. 82 μm | |
| Kleber | Acryl selbstklebend | Acryl selbstklebend | |
| Anfangshaftung | mittel | sehr hoch | |
| Empfehlung für Lebensmittel | k.A. | BfR XIV oder FDA 21 CFR 175.105 | |
| Verklebetemperatur | ab 5°C | ab 5°C | |
| Gebrauch - Temperatur |
–10 - 100°C |
–20°C - 80°C |
|
| Lagerfähigkeit - Temperatur - Luftfeuchtigkeit nicht kondensierend |
12 Monate 23°C ± 5°C 50 % ± 10 % |
24 Monate 20°C ± 5°C 45 % ± 5 % |
|
| Einsatz | Innenbereich | Innenbereich | |
| Druckgeschwindigkeit bis mm/sec. | 200 | 250 | |
| Materiallänge m | 280 | 280 | |
| Rollendurchmesser mm | 200 | 200 | |
| Kerndurchmesser mm | 76 | 76 | |
| Wicklung | außen | außen | |
| Benennung | Artikel-Nr. | Materialbreite mm | Materiallänge m |
|---|---|---|---|
| Endlosmaterial Linerless RL540, 58 mm x 280 m | 5780200 | 58 | 280 |
| Endlosmaterial Linerless RL540, 80 mm x 280 m | 5780201 | 80 | 280 |
| Endlosmaterial Linerless RL540, 105 mm x 280 m | 5780202 | 105 | 280 |
| Endlosmaterial Linerless P98 / 60 mm x 280 m | 5780220 | 60 | 280 |
| Endlosmaterial Linerless P98 / 80 mm x 280 m | 5780221 | 80 | 280 |
| Endlosmaterial Linerless P98 / 100 mm x 280 m | 5780222 | 100 | 280 |
| Endlosmaterial Linerless P98 / 148 mm x 280 m | 5780223 | 148 | 280 |
Weitere Breiten auf Anfrage
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
Dokumentation
-
Kataloge
-
Titel Format Version zuletzt geändert Sprache Etikettendrucker SQUIX Linerless
PDF - 2.41 MB 03/2026 24.03.2026 Deutsch
-
Zum Ansehen der PDF-Dateien benötigen Sie den Adobe® Reader®. Adobe® Reader® herunterladen
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
Software & Treiber
-
Firmware
-
Titel Format Version zuletzt geändert Sprache cabFirmwareUpdater
Windows 32 & 64 bit (starting from Vista)ZIP - 21.75 MB 3.12.0.0 26.03.2025 – Firmware X4
Firmware SQUIX | EOS2 | EOS5 | MACH 4S | XD Q | XC Q | HERMES Q | PX Q | AXON 1ZIP - 55.09 MB 5.47.8 17.02.2026 – Release Notes Firmware X4
TXT - 135 KB
5.00 - 5.47.8 17.02.2026 –
-
-
Firmware Peripherie
-
Titel Format Version zuletzt geändert Sprache cabFirmwareUpdater
Windows 32 & 64 bit (starting from Vista)ZIP - 21.75 MB 3.12.0.0 26.03.2025 –
-
-
Treiber
-
Titel Format Version zuletzt geändert Sprache cab Linux Armv7 - 32 Bit Driver
CUPS Linux Armv7 32bit Driver RPi 2/3/4 (min. CUPS 1.2)GZ - 2.80 MB 1.46 23.10.2024 – cab Linux Armv8(aarch64) - 64 Bit Driver
CUPS Linux Armv8 64 Bit Driver RPi 3/4 (min. CUPS 1.2)GZ - 2.80 MB 1.46 23.10.2024 – cab Linux x86 - 32 Bit Driver
CUPS Linux Intel 32bit Driver (min. CUPS 1.2)GZ - 2.81 MB 1.46 23.10.2024 – cab Linux x86 - 64 Bit Driver
CUPS Linux Intel/AMD 64bit Driver (min. CUPS 1.2)GZ - 2.80 MB 1.46 23.10.2024 – cab MAC OS Driver
Apple® Mac OS 10.15 - 26ZIP - 2.97 MB 1.46 27.02.2026 – cab MAC OS X Driver
Apple® Mac OS X 10.6 - 10.14ZIP - 5.82 MB 1.46 23.10.2024 – cab Windows Driver ARCHIV
Vista, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 - 32/64 Bit CERTIFIED, works on Windows 11 (Not certified!)ZIP - 9.37 MB 5.3.03 24.10.2025 – cab Windows Driver NEW
Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022, Windows Server 2025 - 64Bit, requires Visual C++ 2022ZIP - 24.01 MB 1.4.1.0 03.03.2026 – cab Windows Driver NEW Release Notes
PDF - 120 KB 1.2.1.20 - 1.4.1.0 24.03.2025 –
-
-
Software
-
Titel Format Version zuletzt geändert Sprache cablabel S3 Demo (Free)
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022ZIP - 64.71 MB 1.4.0.10 11.07.2025 Deutsch cablabel S3 Lite (Free)
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022ZIP - 69.78 MB 1.4.0.10 11.07.2025 – cablabel S3 Print
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022ZIP - 75.95 MB 1.4.0.10 11.07.2025 – cablabel S3 Pro
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022ZIP - 86.77 MB 1.4.0.10 11.07.2025 – Database Connector
Windows 32 & 64 bitZIP - 27.77 MB 4.4.0.0 21.01.2026 – LogService
for Database ConnectorZIP - 4.15 MB 1.7.1.0 25.10.2024 –
-
Zum Ansehen der PDF-Dateien benötigen Sie den Adobe® Reader®. Adobe® Reader® herunterladen
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
