Leiterplattenmagazine
Serien 6000, 7000
Die konsequente Weiterentwicklung der bisherigen Magazine Serie 600/700/800
Automation erfordert Präzision
Präzision, Stabilität und hohe Maßhaltigkeit sind wichtige Merkmale für den Einsatz von Magazinen in automatischen Bestückungsanlagen.
Mit den kugelgelagerten Präzisionsspindeln wird bei Typen 7000 die Parallelität der Stegwände über den gesamten Verstellbereich gewährleistet.
Die stabile und verwindungssteife Rahmenkonstruktion gewährleistet einen dauerhaften Einsatz der Magazine in der Produktion. Die Stegwände sind elektrisch leitfähig.

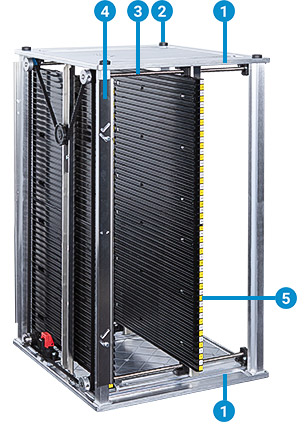

Abbildung: Serie 7000
1 Zum Schutz der Leiterplatten sind die Deck- und Grundplatten vollständig geschlossen.
2 Noppen zum Stapeln der Magazine
3 Präzisionsspindeln gewährleisten die Parallelität der Stegwand
4 Transportsicherung
An der Vorder- und Rückseite der feststehenden Stegwand ist ein Riegel montiert. Zum Öffnen wird er vertikal angehoben. Durch die Schrägführung gleitet dabei der Riegel zur Seite.
Magazin verriegelt
Magazin entriegelt
Transportsicherung A
für Hand- und Automatikbetrieb (nicht für Wendebetrieb)
Transportsicherung B
für Wendebetrieb
Transportsicherung C
für autonome Fertigungslinien
weitere Details siehe Zubehör
5 Stegwände
gibt es in drei Versionen für unterschiedliche Umgebungstemperaturen.
Die fortlaufende Nummerierung bis 50 an den Leiterplattenführungen erleichtert das Einlegen.
Sicher stapeln
Alle Magazine können mit den vier Noppen auf der Deckplatte sicher und platzsparend gestapelt werden.
Wendebetrieb
Durch die vertikale Symmetrie können die Magazine für den Wendebetrieb um 180° gedreht verwendet werden. Dies ist nur ohne Stapelnoppen möglich.
Metallmagazin
Bei hoher mechanischer und thermischer Beanspruchung sind die Magazine auch mit Metallseitenwänden erhältlich. Sie werden immer ohne Stapelnoppen montiert geliefert.
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Exzellente Beratung, zuverlässiger Support und günstiger Preis - direkt von cab:
Weitere Informationen:

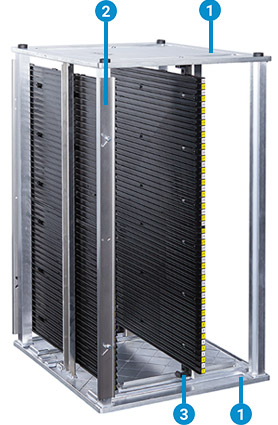

Leiterplattenmagazine Serie 6000
Breiteneinstellung von Hand durch vier Schraubklemmen
1 Zum Schutz der Leiterplatten sind die Deck- und Grundplatten bis auf die Führungsnuten vollständig geschlossen.
Es kann von oben oder unten nichts eindringen und eine höhere Steifigkeit wird gewährleistet.
2 Leiterplatten beim Transport sichern
Die Transportsicherungen Typ B werden bei teilmontierten Magazinen separat beigelegt. Optional kann auch Typ A oder C bestellt werden.
3 Einstellen auf die Leiterplattenbreite
Durch Lösen der vier Schraubklemmen kann die Stegwand auf die gewünschte Leiterplattenbreite eingestellt werden.

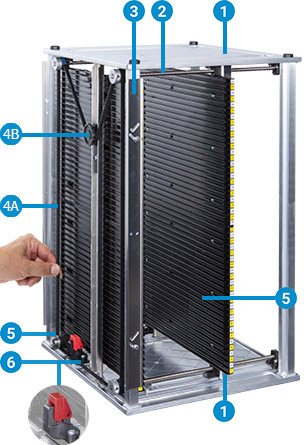

Leiterplattenmagazine Serie 7000
Breiteneinstellung von Hand am Zahnriemen oder motorisch an der Kupplung
1 Zum Schutz der Leiterplatten sind die Deck- und Grundplatten vollständig geschlossen.
Es kann von oben oder unten nichts eindringen und eine höhere Steifigkeit wird gewährleistet.
2 Synchrones Verstellen der Stegwand
Mit vier Präzisionsspindeln und der spielfreien Lagerung ist die Leiterplattenbreite schnell und genau einstellbar.
3 Leiterplatten beim Transport sichern
Die Transportsicherungen Typ A werden bei teilmontierten Magazinen separat beigelegt. Optional kann auch Typ B oder C bestellt werden.
4 Einstellen auf die Leiterplattenbreite von Hand
4A durch Ziehen am Zahnriemen
4B Feineinstellung durch Drehen am Handrad
5 Motorisches Einstellen auf die Leiterplattenbreite an der Kupplung
Ist das Magazin im Unloader positioniert, wird der Stellmotor über eine Kupplung mit dem Spindelgetriebe verbunden.
6 Fixieren der Breiteneinstellung
Der Zahnriemen wird durch einen Fastlock (Schnellverschluss) fixiert. Beim Einstellen auf die Leiterplattenbreite von Hand wird der Klemmbock durch drücken angehoben und rastet ein. Durch drücken des Rasthebels wird der Zahnriemen wieder fixiert. Bei motorischer Breiteneinstellung wird während dem Positioniervorgang der Klemmbock mithilfe eines Stößel angehoben.
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Exzellente Beratung, zuverlässiger Support und günstiger Preis - direkt von cab:
Weitere Informationen:
Leiterplattenmagazine Serie 6000
Typ |
Artikel-Nr. |
Material | Temperatur °C | Gewicht kg |
Außenmaße | Leiterplatte | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
Stegwand |
Grundplatte |
Einschübe |
Umgebung |
Breite W mm |
Länge L mm |
Höhe H mm |
Breite D mm |
Länge C bis mm |
|||
| 6001.1 6001.2 6001.3 |
8917905 8918905 8919905 |
Polystyrol Polycarbonat Metall |
Aluminiumguss | 60 130 200 |
50 100 200 |
5,6 5,9 6,9 |
320 | 355 | 563 | 40 - 250 | 342 |
| 6002.1 6002.2 6002.3 |
8917906 8918906 8919906 |
Polystyrol Polycarbonat Metall |
Aluminiumguss | 60 130 200 |
50 100 200 |
5,8 6,1 7,2 |
320 | 400 | 563 | 40 -250 | 387 |
| 6003.1 6003.2 6003.3 |
8917907 8918907 8919907 |
Polystyrol Polycarbonat Metall |
Aluminiumguss | 60 130 200 |
50 100 200 |
6,2 6,5 7,6 |
380 | 400 | 563 | 40 - 310 | 387 |
weitere Größen auf Anfrage
| Lieferumfang der Magazine | |||
|---|---|---|---|
| Standard | Optional | ||
| teilmontiert | montiert | montiert mit Stapelnoppen Artikel-Nr. |
montiert für Wendebetrieb Artikel-Nr. |
 - |
- - |
DL31011 DL31011 - |
DL31012 DL31012 |
- |
- - |
DL31011 DL31011 - |
DL31012 DL31012 |
- |
- - |
DL31011 DL31011 - |
DL31012 DL31012 |
Standard
Leiterplattenmagazine Serie 7000
Typ |
Artikel-Nr. |
Material | Temperatur °C | Gewicht kg |
Außenmaße | Leiterplatte | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
Stegwand |
Grundplatte |
Einschübe |
Umgebung |
Breite W mm |
Länge L mm |
Höhe H mm |
Breite D mm |
Länge C bis mm |
|||
| 7001.1 7001.2 7001.3 |
8917901 8918901 8919901 |
Polystyrol Polycarbonat Metall |
Aluminiumguss | 60 130 200 |
50 80 100 |
5,6 5,9 6,9 |
320 | 355 | 563 | 40 - 250 | 342 |
| 7002.1 7002.2 7002.3 |
8917902 8918902 8919902 |
Polystyrol Polycarbonat Metall |
Aluminiumguss | 60 130 200 |
50 80 100 |
5,8 6,1 7,2 |
320 | 400 | 563 | 40 -250 | 387 |
| 7003.1 7003.2 7003.3 |
8917903 8918903 8919903 |
Polystyrol Polycarbonat Metall |
Aluminiumguss | 60 130 200 |
50 80 100 |
6,2 6,5 7,6 |
380 | 400 | 563 | 40 - 310 | 387 |
| 7004.1 7004.2 7004.3 |
8917904 8918904 8919904 |
Polystyrol Polycarbonat Metall |
Stahlblech | 60 130 200 |
50 80 100 |
7,8 8,0 9,5 |
400 | 460 | 563 | 40 - 330 | 447 |
| 7016.2 7016.3 |
8918916 8919916 |
Polycarbonat Metall |
Stahlblech | 130 200 |
80 100 |
9,5 10,9 |
460 | 535 | 563 | 10 - 390 | 522 |
| 7017.2 7017.3 |
8918917 8919917 |
Polycarbonat Metall |
Stahlblech | 130 200 |
80 100 |
9,7 11,1 |
530 | 535 | 563 | 10 - 460 | 522 |
weitere Größen auf Anfrage
| Lieferumfang der Magazine | |||
|---|---|---|---|
| Standard | Optional | ||
| teilmontiert | montiert | montiert mit Stapelnoppen Artikel-Nr. |
montiert für Wendebetrieb Artikel-Nr. |
- |
- - |
DL31011 DL31011 DL31011 |
DL31012 DL31012 DL31012 |
- |
- - |
DL31011 DL31011 DL31011 |
DL31012 DL31012 DL31012 |
- |
- - |
DL31011 DL31011 DL31011 |
DL31012 DL31012 DL31012 |
- |
- - |
DL31011 DL31011 DL31011 |
DL31012 DL31012 DL31012 |
- |
- |
DL31011 DL31011 |
DL31012 DL31012 |
- |
- |
DL31011 DL31011 |
DL31012 DL31012 |
Standard

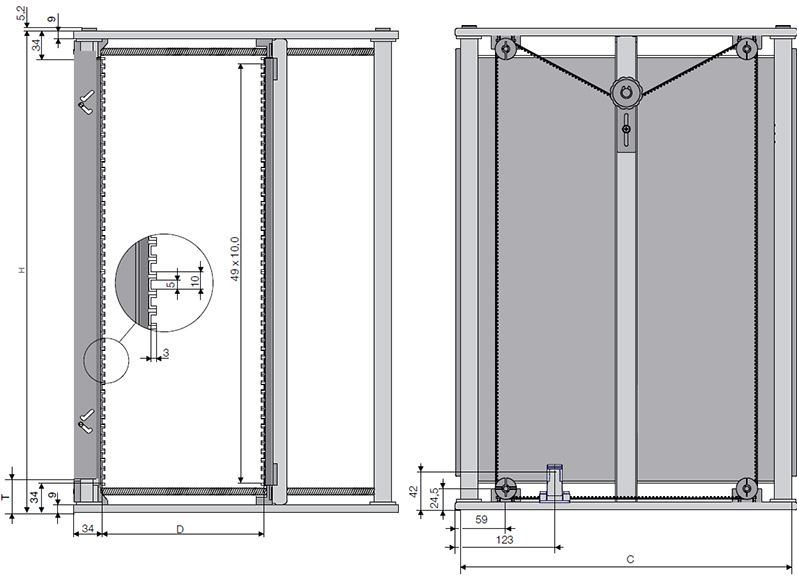

Maßzeichnungen Leiterplattenmagazine Serien 6000, 7000
| Transportsicherung | Typ A | Typ B | Typ C | |
|---|---|---|---|---|
| T1 | geschlossen | 31,5 | 14 | 19 |
| T2 | offen | 39,5 | 22 | 27 |
| T3 | verriegelt | 41,5 | 24 | - |
| Typ | Leiterplatte | ||||
|---|---|---|---|---|---|
| W mm |
L mm |
H mm |
D mm |
C bis mm |
|
| 6001 7001 |
320 | 355 | 563 | 40 - 250 | 342 |
| 6002 7002 |
320 | 400 | 563 | 40 - 250 | 387 |
| 6003 7003 |
380 | 400 | 563 | 40 - 310 | 387 |
| 7004 | 400 | 460 | 563 | 10 - 330 | 447 |
| 7016 | 460 | 535 | 563 | 10 - 390 | 522 |
| 7017 | 530 | 535 | 563 | 10 - 460 | 522 |
| Typ | Material Stegwand |
Oberflächen- widerstand |
|---|---|---|
| 600x.1/70xx.1 | Polystyrol | nach DIN EN 61340-5-1 < 1E-9 Ω/cm |
| 600x.2/70xx.2 | Polycarbonat | |
| 600x.3 | Metall | |
| 70xx.3 | Metall |

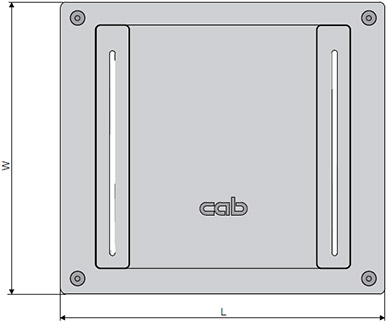

Grundplatte Serie 6000

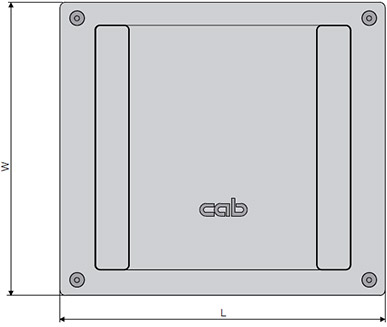

Grundplatte Serie 7000
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
-
Zubehör
-
Transportsicherung A
Transportsicherung A für Hand- und Automatikbetrieb. Sie ist in geöffneter Position arretierbar.
Nach 8 mm Hub sind die Führungen frei, um Leiterplatten zu beladen oder zu entnehmen. Nach weiteren 2 mm Hub wird der Riegel arretiert. Zum Schließen wird er leicht angehoben. Beim Loslassen fällt er in die Verriegelungsposition.Serie 6000 7000 Artikel-Nr. Benennung VPE x x 8913151.001 Transportsicherung A 1 Satz -
Transportsicherung B
Transportsicherung B für Wendebetrieb. Die Funktionen entsprechen Version A. (Das Arretieren in geöffneter Position erfolgt nur an der unteren Schrägführung.)
Serie 6000 7000 Artikel-Nr. Benennung VPE x x 8913152.001 Transportsicherung B 1 Satz -
Transportsicherung C
Transportsicherung C für autonome Fertigungslinien. Am Riegel fehlt die Arretierung. Damit wird sichergestellt, dass er außerhalb des Unloaders immer geschlossen ist.
Serie 6000 7000 Artikel-Nr. Benennung VPE x x 8916654.001 Transportsicherung C 1 Satz -
Clip
Zum Beladen oder Entnehmen der Leiterplatten von Hand kann der Riegel der Transportsicherung C durch einen aufsteckbaren Clip am Profil in der Position gehalten werden.
Serie 6000 7000 Artikel-Nr. Benennung VPE x x 8917096 Clip 5 -
Klammer
Klammer für Begleitpapiere an Magazinen mit Stegwänden aus Kunststoff
Serie 6000 7000 Artikel-Nr. Benennung VPE x x 8913416 Klammer 1 -
Nutensperre
Nutensperre 1
Teilung beliebig – zum Sperren der Führungen an Magazinen mit Stegwänden aus Kunststoff. Anklipsen und Entfernen ohne Werkzeug.
Nutensperre 5
Teilung 20 mm - zum Sperren der Führungen an Magazinen mit Stegwänden aus Kunststoff. Anklipsen und Entfernen ohne Werkzeug.Serie 6000 7000 Artikel-Nr. Benennung VPE x x 8916571 Nutensperre 1 100 x x 8916575 Nutensperre 5 20 -
Schutzhaube
Sie schützt die Leiterplatten im Magazin vor Verschmutzung.
ableitfähig, stabil, reißfest
Material: Permastat ESD
Farbe: rosa / Dicke: 150 μmSerie 6000 7000 Artikel-Nr. Benennung VPE Magazintyp x x 8916411 Schutzhaube 1 10 6001, 7001 x x 8916412 Schutzhaube 2 10 6002, 7002 x x 8916413 Schutzhaube 3 10 6003, 7003 x x 8916414 Schutzhaube 4 10 7004 x x 8916416 Schutzhaube 6 10 7016 x x 8916417 Schutzhaube 7 10 7017 -
Einstellvorrichtung AD 401
Breiteneinstellung von Hand am Zahnriemen
Mit der Einstellvorrichtung werden die Magazine Serie 701-704 oder 7001-7004 präzise auf die Leiterplattenbreite eingestellt. Dabei wird mit einem CCD-Laser die genaue Position der Stegwand ermittelt. Ein zusätzlicher Abstand zum Nennmaß der Leiterplattenbreite ist separat einstellbar.
Bedienung
- Magazin in die Vorrichtung einsetzen und mit dem Spannhebel am Anschlag fixieren.
- Klemmung des Zahnriemens lösenAD 401 Breiteneinstellung von Hand
- Schnellverstellung der Stegwand durch Ziehen am Zahnriemen
- Feineinstellung durch Drehen der Spannrolle, bis das Nennmaß der Leiterplattenbreite angezeigt wird.
- Position der Stegwand durch Klemmen des Zahnriemens sichern.
- Spannhebel lösen und Magazin entnehmen
- Artikel-Nr. 8917401 / Einstellvorrichtung AD 401Technische Daten
- Magazinbreiten 320 - 400 mm, bis 530 mm in Vorbereitung
- Leiterplattenbreiten 40 - 330 mm, bis 460 mm in Vorbereitung
- Wiederholgenauigkeit +/- 0,2 mm
- Schrittweite 0,1 mm
- Stromversorgung: 100 - 240 VAC, 50/60 Hz
- Leistungsaufnahme typisch < 5 W
Messeinrichtung
1 Nennmaß der Leiterplattenbreite
2 Zusätzlicher Abstand zum Nennmaß
3 Bedientasten
4 Spannhebel5 CCD-Laser
6 Kalibrierplatte
-
Gerne stehen wir Ihnen bei weiteren Fragen jederzeit zur Verfügung:
Fordern Sie jetzt ein kostenloses und unverbindliches Angebot an:
Weitere Informationen:
Sondermagazine
Doppelte Kapazität durch Paralleleinschub für Magazinserie 6000
Bis zu 100 Leiterplatten in einem Magazin;
Bei schmalen Leiterplatten sind Magazine mit zwei Einschüben nebeneinander einsetzbar. Die Transportsicherungen Typ B werden bei teilmontierten Magazinen separat beigelegt.
Optional kann auch Typ A oder C bestellt werden.
Materialien Stegwand: Polystyrol, Polycarbonat, Metall auf Anfrage
Typ |
Artikel-Nr. |
Temperatur °C | Gewicht kg |
Außenmaße | Leiterplatte | ||||
|---|---|---|---|---|---|---|---|---|---|
Einschübe |
Umgebung |
L mm |
B mm |
H mm |
Breite D mm |
Länge C bis mm |
|||
| 6001.1-P | 8917908 | 60 | 50 | 7,5 | 355 | 320 | 563 | 40 - 100 | 342 |
| 6001.2-P | 8918908 | 130 | 100 | 8,0 | 355 | 320 | 563 | 40 - 100 | 342 |
| 6002.1-P | 8917909 | 60 | 50 | 7,9 | 400 | 320 | 563 | 40 - 100 | 387 |
| 6002.2-P | 8918909 | 130 | 100 | 8,1 | 400 | 320 | 563 | 40 - 100 | 387 |
| 6003.1-P | 8917910 | 60 | 50 | 8,2 | 400 | 380 | 563 | 40 - 130 | 387 |
| 6003.2-P | 8918910 | 130 | 100 | 8,5 | 400 | 380 | 563 | 40 - 130 | 387 |
Niedrige Bauhöhe für Magazinserien 6000, 7000
Leiterplattenmagazine mit geringer Höhe, z. B. für den Einsatz in Temperöfen; Eine Reduzierung der Höhe verhindert auch die Gewichtsüberladung bei schweren Leiterplatten oder dem Einsatz von Warenträgern. Die Transportsicherungen Typ A werden bei teilmontierten Magazinen separat beigelegt. Optional kann auch Typ B oder C bestellt werden.
Material Stegwand: Metall; Kunststoff
Auf Anfrage
