Systèmes d'impression-pose Linerless HERMES QL
Pour l'impression et la pose automatisée d'étiquettes Linerless

agrandir

Un système unique pour toutes les applications Linerless : le type de rouleaux et l'applicateur doivent être sélectionnés en fonction de chaque application. HERMES QL élimine le recours à un support et évite les frais qui lui sont associés.

Les rouleaux d'étiquettes Linerless contiennent jusqu'à 50% d'étiquettes en plus, ce qui réduit leurs poids durant le transport. Les temps d'arrêt, nécessaires à l'insertion de nouveaux consommables, sont réduits en conséquence. Une fonction d'économie de matière peut être activée : la coupe s'effectue automatiquement après la dernière ligne d'impression et un décalage.

Les fonctions, dimensions et positions d'intégration sont compatibles avec le système d'impression et de pose éprouvé HERMES Q.

Les applicateurs et les systèmes de montage existants sont également compatibles, ce qui signifie que les imprimantes HERMES Q classiques et Linerless sont facilement interchangeables.

La cadence correspond à celle des applicateurs HERMES Q, avec un délai d'environ 50 ms supplémentaire pour la coupe des étiquettes Linerless.

Comparaison des matières

Étiquette adhésive avec support

Toutes les applications possibles grâce à différents types d'étiquettes
Transfert thermique ou thermique direct
Avec support pour étiquettes
Coûts de traitement des déchets liés à l'élimination du support
Support siliconé
Volume et poids de transport plus élevés, entraînant davantage d'émissions de CO₂
Besoin accru en espace de stockage
Longueur de matière de 450 m pour un diamètre de rouleau de 300 mm
Arrêts de production et coûts plus élevés dus aux changements de rouleaux plus fréquents
Longueur d'étiquette fixe

Linerless

Pour tous types d'emballages dans l'industrie et la logistique
Thermique direct
Sans support
Respectueux de l'environnement et sans coûts de traitement des déchets liés au support
Surface des étiquettes siliconée
Volume et poids de transport réduits, entraînant moins d'émissions de CO₂
Besoin en espace de stockage réduit
Longueur de matière de 800 m pour un diamètre de rouleau de 300 mm
Moins d'arrêts de production et de coûts grâce à des changements de rouleaux moins fréquents
Longueur d'étiquette variable

InNo-Liner

Pour surfaces absorbantes en carton et en papier, notamment pour les étiquettes d'expédition en logistique
Thermique direct
Transfert thermique sur demande
Sans support
Respectueux de l'environnement et sans coûts de traitement des déchets liés au support
Sans silicone
Volume et poids de transport réduits, entraînant moins d'émissions de CO₂
Besoin en espace de stockage réduit
Longueur de matière de 800 m pour un diamètre de rouleau de 300 mm
Moins d'arrêts de production et de coûts grâce à des changements de rouleaux moins fréquents
Longueur d'étiquette variable

Structure

Étiquette adhésive avec support

Structure étiquette adhésive avec support

Linerless

Structure Linerless

InNo-Liner

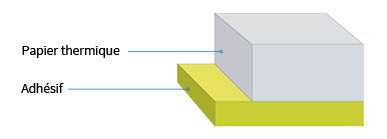

Structure InNo-Liner IDL

- CO₂ réduit
- Évite les déchets

Rouleau Linerless

Comparatif systèmes d'impression et de pose HERMES

	HERMES Q	HERMES QL
	pour étiquettes adhésives	Linerless	InNo-Liner
Matières	Étiquettes adhésives avec support matière	Matière continue linerless	Matière continue InNo-Liner
Adhésif	Adhésif	Adhésif	Activable à l'eau
Modes d'impression	Transfert thermique, thermique direct	Thermique direct	Thermique direct Transfert thermique sur demande
Largeurs d'impression	Jusqu'à 168 mm	Jusqu'à 108,4 mm sur demande 168 mm	Jusqu'à 108,4 mm sur demande 168 mm
Vitesses d'impression	Jusqu'à 300 mm/s	Jusqu'à 250 mm/s	Jusqu'à 250 mm/s
Rouleaux d'impression	Revêtement en caoutchouc synthétique ou en silicone	Revêtement antiadhésif	Revêtement en silicone
Résolutions	200 dpi 300 dpi 600 dpi	200 dpi 300 dpi	200 dpi 300 dpi
Diamètre du rouleau pour un même format de boîtier	205 mm	Jusqu'à 300 mm	Jusqu'à 300 mm
Longueur de matière pour un même format de boîtier	180 m	800 m	800 m
Positions de montage	Vertical, horizontal	Vertical, horizontal	Vertical
Flasque	requis	supprimé	requis
Applicateurs	Tous les applicateurs HQ	Tous les applicateurs HQ	Applicateur HQ 4034
Points communs	Dimensions de l'imprimante, firmware, interface utilisateur, interfaces de communication, connexion applicateurs, systèmes de montage

Vous avez des questions ?

HERMES QL

Demandez maintenant une offre gratuite et sans engagement :

Faire une demande

Plus d’informations :

Catalogue du produit (PDF)

1 Châssis métallique robuste
En fonte d'aluminium. Tous les groupes fonctionnels y sont fixés.

2 Panneau de commande
Intuitif et facile à utiliser avec des symboles explicites pour configurer les paramètres de l'appareil.

3 Connecteur de périphérique
La connexion d'un applicateur est aisée et rapide.

4 Applicateurs
Ils se pivotent aisément lors du changement de consommables ou pour l'entretien.

5 Massicot
Pour la coupe de la matière continue.

6 Levier de déverrouillage
Pour faire pivoter et retirer le massicot.

Cellule de détection d'étiquettes (non représentée)
Cellule pour la détection de matières et de marques noires.

7 Rouleau de déviation
Il est réglable axialement pour le défilement rectiligne de la matière.

8 Dérouleur d'étiquettes
Grâce au bras danseur et au frein intégré, les étiquettes sont déroulées avec une tension constante.

Massicot

Il sépare les étiquettes après l'impression également en différentes hauteurs.

La lame et la contre-lame sont chacune dotées d'un revêtement anti-adhésif.

Pour le nettoyage, le changement du rouleau d'impression ou l'entretien de la tête d'impression, le massicot peut être retiré et remonté rapidement et facilement sans outils.

Tête d'impression

Elle est conçue pour l'impression thermique direct.

Les données importantes comme le kilométrage, la température maximale de fonctionnement et l'énergie thermique sont enregistrés directement dans la tête d'impression. Les valeurs peuvent être relues en usine.

Rouleau d'impression Linerless

Surface avec revêtement anti-adhésif.

Rouleau d'impression InNo-Liner

Pour le matériel continu InNo-Liner, il convient d'utiliser le rouleau d'impression DR.

Interfaces

1 Emplacement pour carte SD

22 x USB maître pour clé de service, clé USB, clavier, lecteur de codes à barres, clé USB Wi-Fi, balise d'alarme lumineuse, panneau de commande externe

3 USB 2.0 Hi-Speed esclave pour connexion ordinateur

4Ethernet 10/100 Mbits/s

5 RS232C 1200 à 230400 bauds / 8 bits

6 Interface E/S digitales ; connecteur SUB-D 25 broches femelle
Conforme à la norme CEI/EN 61131-2, type 1+3
Toutes les entrées et sorties sont isolées galvaniquement et protégées contre l'inversion de polarité, les sorties sont également protégées contre les courts-circuits

Entrées PNP
Départ cycle impression ou pose
Impression première étiquette
Réimpression
Annuler la tâche d'impression
Étiquette retirée
Interruption impression ou pose
Avance étiquette
Pause
Reset

Sorties PNP, NPN
Prêt au fonctionnement
Tâche d'impression en cours
Pos. d'impression / position haute
Transport des étiquettes actif
Étiquette en pos. de décollement
Pos. d'étiquetage / position basse
Pré-alarme fin d'étiquettes
Fin d'étiquettes
Erreur générale

Options

7 Emplacement pour d'autres interfaces

Vous avez des questions ?

HERMES QL

Demandez maintenant une offre gratuite et sans engagement :

Faire une demande

Plus d’informations :

Catalogue du produit (PDF)

Standard Option Option

Systèmes d'impression-posemodèle	HERMES QL 4.3		HERMES QL6.3 sur demande
Mode d'impression	Thermique direct
Résolution (dpi)	200	300	200	300
Vitesse d'impression jusqu'à (mm/s)	300	300	250	250
Largeur d'impression jusqu'à (mm)	104	108,4	168	162,2
Longueur d'impression jusqu'à (mm)	13500	9000	9000	4000
Sens de sortie	L vers la gauche ou R vers la droite
Distance d'impression avec le bord avant (mm)	1
Matières
Matière continue Linerless, sur rouleau	Papier
Étiquettes Largeur(mm)	50 - 118		50 - 178
Étiquettes Hauteur(mm)	30 - 456		30 - 456
Étiquettes Épaisseur jusqu'à (μm)	84		84
Dérouleur Ø extérieur rouleau jusqu'à (mm)	300		300
Dérouleur de rouleaux mandrin (mm)	76		76
Dérouleur de rouleauxSens d'enroulement	extérieur		extérieur
Dimensions et poids imprimante
Largeur x hauteur x profondeur(mm)	260 x 400 x 400		320 x 400 x 400
Poids env. (kg)	13
Poids avec capotenv. (kg)	15,5		21,5
Surveillance de la matière
Les deux positions de fin de course du bras danseur
Cellule réflexe par dessus pour marques noires
Électronique
Processeur 32 bits - Fréquence (MHz)	800
Mémoire vive (RAM) (Mo)	256
Mémoire flash interne IFFS (Mo)	50
Emplacement pour carte SD (SDHC, SDXC)
Batterie pour date et heure, horloge temps réel
Sauvegarde des données imprimante hors tension (par ex. n° de série)
Interfaces
Série RS232C 1200 jusqu'à 230400 bauds/8 bits
USB 2.0 Hi-Speed esclave pour connexion ordinateur
Ethernet 10/100 Mbits/s	IPv4 / IPv6 IP statique / DHCP · IEEE 802.1X
2 x USB maître sur l'afficheur, 2 x USB maître à l'arrière	clé de service, clé USB, clé USB Wi-Fi, clé USB Wi-Fi avec antenne, clavier, lecteur de codes à barres, balise d'alarme lumineuse, panneau de commande externe
Connecteur périphérique USB maître, 24 VDC pour applicateur
Interface E/S digitale avec 10 entrées et 11 sorties
Fonctionnement
Alimentation	100 – 240 VAC ~ 50/60 Hz, PFC
Puissance	En veille <10 W / nominale 100 W / max. 200 W
Température / Humidité En fonction.	+5 - 40°C / 10 - 85 %, sans condensation
Température / Humidité Stockage	0 - 60°C / 20 - 85 %, sans condensation
Température / Humidité Transport	–25 - 60°C / 20 - 85 %, sans condensation
Certifications	CE, FCC classe A, ICES-3
en coursCertifications	UKCA, cULus, CB
Certifications sur demande	CCC, BSMI, KC-Mark, Mexico Reg, RCM
Panneau de commande
Afficheur LCD tactile couleur - taille de l'écran (")	4,3
Afficheur LCD tactile couleur Résolution l x H (px)	272 x 480

D'autres données techniques sont disponibles dans le catalogue produit (PDF)

Vous avez des questions ?

HERMES QL

Demandez maintenant une offre gratuite et sans engagement :

Faire une demande

Plus d’informations :

Catalogue du produit (PDF)

Vous trouverez des applicateurs adaptés à l'adresse suivante Applicateurs HQ HERMES QL

tout développer tout réduire

Accessoires
- Carte SD
- Clé USB
- Clé USB Wi-Fi

  2,4 GHz 802.11b/g/n en mode infrastructure ou point d'accès
- Clé USB Wi-Fi avec antenne

  pour une plus grande portée
  2,4 GHz 802.11b/g/n + 5 GHz 802.11a/n/ac en mode infrastructure ou point d'accès
- Cellule de détection produit 3 broches

  Connexion à l'applicateur face avant ou arrière, l'applicateur à déroulement par convoyage ou l'applicateur à projection. Pour démarrer le cycle d'étiquetage lors de la détection d'un produit, par exemple sur un convoyeur.
- Cellule de détection produit 25 broches

  Pour démarrer le cycle d'étiquetage lors de la détection d'un produit, par exemple sur un convoyeur.
- Connecteur interface E/S SUB-D 25 broches

  Avec bornier à visser pour la connexion des signaux sur l'interface E/S
- Balise d'alarme lumineuse

  La balise indique également le statut de l'imprimante, en plus de l'afficheur.

  Rouge: défaut général
  Jaune: pré-alarme fin d'étiquettes et de ruban
  Vert: système prêt

  Livrée avec câble de raccordement et matériel de fixation pour montage sur le boîtier ou le cintre.

  Connexion USB avec l'HERMES QL Longueur du câble 1 m

  1 Montage sur le boîtier

  2 Montage sur le cintre
- Panneau de commande externe

  Si le panneau de commande de l'imprimante n'est plus accessible après la mise en production, il est possible de connecter un panneau externe.

  Mêmes fonctionnalités que celui de l'imprimante

  Présentation en mode portrait ou paysage

  La commande peut se faire aussi bien sur le panneau de commande externe que sur celui de l'imprimante

  Connexion avec l'imprimante : USB 2.0 Hi-Speed esclave

  cab fournit des câbles USB spécifiques pour l'alimentation électrique. Longueurs de 1,8 jusqu'à 16 m
- Labelbox - I/O-Box

  Jusqu'à 32 étiquettes sont sélectionnables sur une carte mémoire par un automatisme. Gestion de 4 entrées/sorties par l'interpréteur basic abc.
- Déclencheur coup de poing TR2

  Il se connecte à l'interface E/S.
- Pédale de déclenchement

  Elle se connecte à l'interface E/S.
- Câble série RS232 C

  9/9 broches, longueur 3 m

Systèmes de montage

Support de table

Pour poser le système d'impression-pose sur une table ou l'intégrer dans une ligne de production. Disponible en version gauche ou droite. Les dimensions du support de table peuvent être réalisées selon l'application.

1 Plaque de fixation
Le système d'étiquetage est monté sur la plaque de fixation. Il est également possible de le monter à la plaque de fixation avec le profilé de liaison directement sur la ligne de production.

2 Profilé de liaison
Profilé carré en aluminium en hauteurs standards de 40, 80, 120 mm. Autres hauteurs disponibles sur demande.

3 Plateau de base
Pour la fixation du support produit, dimensions standards de 500 x 255 mm.
Plateau de montage

Le plateau de montage permet de fixer l’imprimante d’étiquettes directement à la ligne de production.
Cintre

Le cintre permet de fixer le système d'étiquetage au support au sol.
Jonction orthogonale pour axe profilé 50 x 50 mm

Cette fixation permet de déplacer le système d'étiquetage horizontalement et verticalement.
Jonction orientable pour axe profilé 50 x 50 mm

Cette fixation permet de déplacer le système de pose horizontalement et de le pivoter autour d’un axe.

Support au sol 1601

Utilisation typique pour l’intégration de l'imprimante sur différentes lignes. Le support au sol est équipé de roues pour le déplacement, il se positionne et se fixe sur le lieu de travail grâce à ses pieds réglables.

Données techniques	Support au sol 1601
Châssis	Roues et pieds
Réglage de la hauteur et de la profondeur	Serrage par vis
Charge max. (kg) pour un débattement de 500 mm	50
Poids (kg)	36

Support au sol 1602

Utilisation typique lors de fréquents réglages en hauteur et en profondeur de la position d’étiquetage. Les manivelles en X et Z permettent de déplacer l’imprimante sur une crémaillère afin de la positionner sur le produit à étiqueter.

Données techniques	Support au sol 1602
Châssis	Pieds de positionnement
Réglage de la hauteur Réglage de la profondeur	Crémaillère / Manivelle Crémaillère / Volant
Charge max. (kg) pour un débattement de 500 mm	50
Poids (kg)	38

Support au sol 1201

Pour le montage horizontal de l'HERMES au plus près d'une ligne de production. La hauteur est ajustée grâce à une vis sans fin.

L'unité de traitement d'air et la balise d'alarme lumineuse peuvent être montées sur le cintre.

Support au sol	1201
Pieds de positionnement réglables (mm)	± 15
Charge max. (kg)	75
(1) Bord inférieur étiquette-sol¹⁾ (mm)	720 - 960
(2) Profondeur dans le sens du transport (mm)	± 100
Poids env. (kg)	40

Autres dimensions sur demande

Exemples de montage

Étiquetage dans le sens du transport

par le dessus

par le côté

Étiquetage dans le sens opposé au transport

par le dessus
par le côté

Applicateurs

Différents applicateurs du programme de livraison HERMES Q posent les étiquettes par déroulement, soufflage ou tamponnage

1 Longévité accrue
L'utilisation de guidages linéaires à billes évite une usure prématurée.

2 Hauteurs de produits variables
La hauteur de pose est variable grâce au vérin. Le vérin est disponible en standard en longueurs de 200 / 300 / 400 mm. D'autres longueurs sont disponibles sur demande.

3 Capot de protection
Les guidages et le vérin sont protégés de série par un capot. Pour les postes de travail d'étiquetage, des capots de protection adaptés sont proposés.

4 Processus de pose sécurisé
L'aspiration, l'air de maintien et la vitesse du vérin sont réglables. Le bon fonctionnement est contrôlé par des capteurs.

5 Pose en temps réel
Applicateurs pour petites et grandes étiquettes.
Ils permettent de poser des étiquettes de 20 à 210 mm de hauteur et de 50 à 150 mm de largeur.

Réducteur de pression (sans illustration)
Sa mise en place permet de réduire la pression de contact du vérin sur le produit.

6 Applicateur pivotant
Il permet un accès rapide et simplifié à l'imprimante lors du changement de consommables ou lors de l'entretien.

Applicateur HQ 4024

- Jusqu'à 90% d'économie en air comprimé
- Hauteur d'étiquette variable avec une seule semelle

Pour la pose en temps réel sur des emballages de hauteur variable.

La semelle de tamponnage à ressorts garantit une application sécurisée de l'étiquette, même sur des surfaces inclinées. Trois plaques d'aspiration sont disponibles, adaptées à des hauteurs d'étiquettes de 40 à 100 mm, 150 mm, et 200 mm, avec des largeurs correspondantes de 50 à 105 mm.

Les étiquettes sont aspirées sans air de maintien, grâce à un ventilateur à entraînement électrique. L'air comprimé n'est requis que pour le vérin.

Accessoires

Unité de traitement d'air
pour le traitement de l'air comprimé ; préréglage à 4,5 bars.

Disponible en version gauche et droite.

Livré avec un filtre, une valve de régulation de pression, un indicateur de pression, un tuyau de raccordement à l'arrivée d'air comprimé de l'applicateur, ainsi que du matériel de fixation pour le montage sur le boitier ou sur un cintre.

Réducteur de pression
Pour réduire la force d'impact du vérin sur le produit.

Applicateur HQ	4024 L/R-200	4024 L/R-300	4024 L/R-400	4024 L/R-600
Distance entre le bord inférieur de l'applicateur et l'emballagejusqu'à (mm)	135	235	335	535
Hauteur de l'emballage(mm)	variable
Différence hauteur de l'emballage max. (mm)	100	200	300	500
Étiquetage sur l'emballage	par le dessus, pas le dessous, par le côté			par le dessus
Emballage lors de l'étiquetage	à l'arrêt
Contrôle Capteur 1 ControlsCapteur 2 ControlsCapteur 3	Position initiale / position haute
	Étiquette sur la semelle d'aspiration
	Position d'étiquetage / position basse
Puissance max. (W)	30
Pression d'air (bars)	4.5
Temps de cycle¹⁾ env. (étiquettes/min)	30

Déterminé avec une course de 100 mm sous l'appareil, hauteur d'étiquette de 40 mm, vitesse d'impression 100 mm/s

Semelle d'aspirationType	4024 - 3100 105 x 105	4024 - 3100 105 x 150	4024 - 3100 105 x 200

Étiquette Largeur(mm) Étiquette Hauteur(mm) Étiquette Épaisseur(μm)	50 - 105	50 - 105	50 - 105
	40 - 105	80 - 150	120 - 200
	110	110	110

Logiciels
- Database Connector

  Database Connector permet, en mode autonome à travers une connexion réseau, aux imprimantes cab d'accéder directement aux bases de données par ODBC ou OLEDB pour imprimer des étiquettes.

  En savoir plus sur Database Connector

Vous avez des questions ?

HERMES QL

Demandez maintenant une offre gratuite et sans engagement :

Faire une demande

Plus d’informations :

Catalogue du produit (PDF)

Capot

Le capot pivotant avec une grande fenêtre de visualisation protège la bande adhésive et la tête d'impression contre les impuretés.

Pour montage vertical, tourné ± 90° ou horizontal.

Switch Ethernet 2 ports 10/100 Mbits/s

Pour la connexion d'un autre appareil dans le même réseau. Les signaux sont simplement bouclés.

pour version InNo-Liner

Rouleaux d'impression DRS4, DRS6

pour matière continue InNo-Liner

Flasque 300

Pour le guidage de la matière et le maintien
du rouleau continu

Vous avez des questions ?

HERMES QL

Demandez maintenant une offre gratuite et sans engagement :

Faire une demande

Plus d’informations :

Catalogue du produit (PDF)

Tutoriels vidéos cab : HERMES QL

Voir la vidéo

HERMES QL : insertion du consommable Linerless

Voir la vidéo

HERMES QL : nettoyage du massicot

Vous avez des questions ?

HERMES QL

Demandez maintenant une offre gratuite et sans engagement :

Faire une demande

Plus d’informations :

Catalogue du produit (PDF)

Matières continues Linerless

Linerless RL540

Sur tous types d'emballages dans l'industrie et la logistique, avec une zone sans adhésif de 2 mm sur le bord.

Linerless P98

Sur tous types d'emballages dans l'industrie et la logistique, avec adhésif sur toute la surface jusqu'au bord.

InNo-Liner IDL

Convient aux surfaces absorbantes telles que le carton et le papier. Idéal comme support pour les étiquettes d'expédition en logistique, avec un adhésif sur toute la surface jusqu’au bord.

Toutes les matières sont exemptes de bisphénols et conviennent à une utilisation dans le secteur alimentaire.

Rouleau Linerless

- CO₂ réduit
- Évite les déchets

Matière	Linerless RL540	Linerless P98	InNo-Liner IDL
Type	Papier thermique direct, blanc
Épaisseur	env. 94 μm		85 μm
Type d'adhésif	acrylique autoadhésif		activé au contact de l'eau
Recommandations alimentaire	non spécifié	BfR XIV ou FDA 21 CFR 175.105	BfR XXXVI
Température de collage	à partir de 5°C		10°C - 30°C
Température d'utilisation	–10 - 100°C	–20 - 80°C	–20°C - 50°C
Stockage - Température - Humidité, sans condensation	12 mois 23°C ± 5°C 50 % ± 10 %	24 mois 20°C ± 5°C 45 % ± 5 %	24 mois¹⁾ 20°C - 25°C 40 % - 50 %
Usage	en intérieur
Vitesse d'impressionjusqu'à (mm/s)	200	250	250
Longueur matière(m)	700	750	800
Ø extérieur rouleau(mm)	305
Ø mandrin(mm)	76
Sens d'enroulement	extérieur

À compter de la date de fabrication ; conditions d'entreposage telles que défi nies par la FINAT

Désignation	Réf. article	Matière Largeur (mm)	Matière Longueur (m)	Quantité min. de commande en rouleaux	Colisage 1 rouleaux / carton	Colisage 2 rouleaux / palette	Colisage 3* rouleaux / conteneur
Désignation	Réf. article	Matière Largeur (mm)	Matière Longueur (m)	Quantité min. de commande en rouleaux	Colisage 1 rouleaux / carton	Colisage 2 rouleaux / palette	Colisage 3* rouleaux / conteneur
Matière continue Linerless RL540 / 58 mm x 700 m	5780400	58	700	6	3	126	-
Matière continue Linerless RL540 / 80 mm x 700 m	5780401	80	700	4	2	84	-
Matière continue Linerless RL540 / 105 mm x 700 m	5780402	105	700	2	1	66	-
Matière continue Linerless RL540 / 148 mm x 700 m	5780403	148	700	2	1	48	-

Matière continue Linerless P98 / 60 mm x 750 m	5780500	60	800	4	2	72	96
Matière continue Linerless P98 / 80 mm x 750 m	5780501	80	800	4	2	48	72
Matière continue Linerless P98 / 100 mm x 750 m	5780502	100	800	4	2	48	63
Matière continue Linerless P98 / 148 mm x 750 m	5780503	148	800	2	1	36	45

Matière continue InNo-Liner IDL / 60 mm x 800 m	5780300	60	800	4	2	72	108
Matière continue InNo-Liner IDL / 80 mm x 800 m	5780301	80	800	4	2	60	81
Matière continue InNo-Liner IDL / 100 mm x 800 m	5780302	100	800	2	1	36	63
Matière continue InNo-Liner IDL / 148 mm x 800 m	5780303	148	800	2	1	36	40

Autres largeurs sur demande

Colisage 1 : rouleaux en cartons
Colisage 2 : rouleaux en cartons sur palette
Colisage 3 : rouleaux sans cartons sur palette (conteneur)
* Réf. article complétée avec .130

Vous avez des questions ?

HERMES QL

Demandez maintenant une offre gratuite et sans engagement :

Faire une demande

Plus d’informations :

Catalogue du produit (PDF)

Documentation

tout développer tout réduire

Catalogues

Description	Taille	Edition	Date	Langue
Systèmes d'impression et de pose Linerless HERMES QL	PDF - 2.11 MB	07/2026	16/10/2026	Français

Manuels d'utilisation

Description	Taille	Edition	Date	Langue
Assembly instructions HERMES QL	PDF - 6.44 MB	05/2025	03/07/2025	English
Montageanleitung HERMES QL	PDF - 6.46 MB	05/2025	03/07/2025	Deutsch

Programmation

Description	Taille	Edition	Date	Langue
Programming Manual JScript for SQUIX, MACH 4S, EOS2, EOS5, XC Q, XD Q, HERMES Q, PX Q, AXON1, AXON 2, A+, HERMES+, A-Series, EOS1/4, MACH4, XD, XC	PDF - 4.31 MB	07/2026	20/07/2026	English
Programming Manual abc Basic Compiler for cab printers	PDF - 1.49 MB	09/2026	18/09/2026	English
Marquage en réseau avec OPC UA cab et l'usine intelligente	PDF - 745 KB	01/2022	23/10/2024	Français
ZPL Emulation with cab printers	PDF - 1.96 MB	09/2026	18/09/2026	English
cab Download Converter (download.exe) Converts image, font and database files into the JScript download data format. Install MS Visual C++ 2010 Redistributable if not available on your system.	ZIP - 9 KB	2.3	25/10/2024	–

Autres langues

Description	Taille	Edition	Date	Langue
Anbindung von cab Drucksystemen an SAP® Kompendium	PDF - 4.55 MB	01/2025	11/02/2025	Deutsch
Brief introduction to cab printer programming	PDF - 7.47 MB	04/2022	15/01/2025	English
cab Remote Control Remote control of cab systems for label printing / Fernsteuerung von cab Drucksystemen - HERMES Q, SQUIX, PX Q	ZIP - 3.50 MB	2021/07	15/01/2025	English/Deutsch
cabPROTECT - Data security in label printing	PDF - 472 KB	06/2024	20/06/2024	English
cabPROTECT - Datensicherheit beim Etikettendruck	PDF - 475 KB	06/2024	20/06/2024	Deutsch
Connecting cab printing systems to SAP® Compendium	PDF - 4.45 MB	01/2025	11/02/2025	English
Kurze Einführung in die cab Druckerprogrammierung	PDF - 7.50 MB	04/2022	12/04/2022	Deutsch
Networked labeling with OPC UA cab and the Smart Factory	PDF - 1.12 MB	–	25/03/2026	English
Nodeset-XMLs Original NodeSet2.xml files for importing into your own OPC UA clients.	ZIP - 49 KB	07/2026	30/07/2026	–
OPC UA Reference	PDF - 1.04 MB	07/2026	30/07/2026	English
OPC-UA Quick Guide: Connecting cab printing systems via UaExpert	PDF - 1.16 MB	03/2026	23/03/2026	English
PLC Programmer's Guide HERMES Q, SQUIX, XD Q, PX Q with label layouts and programming examples	ZIP - 16.17 MB	06/2020	22/12/2025	English
SPS Programmieranleitung HERMES Q, SQUIX, XD Q, PX Q mit Etikettenlayouts und Beispielprogrammen	ZIP - 16.22 MB	06/2020	18/04/2024	Deutsch
Vernetzt kennzeichnen mit OPC UA cab und die intelligente Fabrik	PDF - 1.13 MB	03/2019	28/01/2021	Deutsch
Web Services: Support for cab printing systems using SOAP	–	09/2026	24/09/2026	English

Pièces de rechange

Description	Taille	Edition	Date	Langue
Spare Parts List HERMES QL left	PDF - 867 KB	09/2025	16/09/2025	English
Spare Parts List HERMES QL right	PDF - 877 KB	09/2025	16/09/2025	English

Divers

Description	Taille	Edition	Date	Langue
Safety Data Sheet Special Cleaner for Glass and Plastic GR1N	PDF - 65 KB	08/2017	23/10/2024	English
Safety Data Sheet Special Rubber Cleaner WR1	PDF - 76 KB	12/2017	23/10/2024	English

Autres langues

Description	Taille	Edition	Date	Langue
Sicherheitsdatenblatt Spezial Glasreiniger und Kunststoffreiniger GR1N	PDF - 156 KB	06/2017	25/08/2022	Deutsch
Sicherheitsdatenblatt Spezial-Gummiwalzen-Reiniger WR1	PDF - 173 KB	06/2017	25/08/2022	Deutsch

Enregistrement requis

Veuillez remplir le formulaire suivant en saisissant correctement votre adresse de courrier électronique.

Vous aller recevoir un email avec un lien pour le téléchargement.

Prénom *

Nom *

Adresse email *

cab Produkttechnik GmbH & Co KG  (hereafter "cab") or its affiliated companies hereby grants you a non-exclusive, nontransferable license at no charge to use these 3-D models and the corresponding documentation according to the following terms:
LICENSE GRANT  -  You may
- install the 3-D models on your personal computers;
- use and transmit the 3-D models on a network within a site;
- make copies of the 3-D models in machine readable form for backup purposes;
- modify the 3-D models in connection with your projects
- pass on the models to third parties in connection with your projects

LICENSE RESTRICTIONS  -  You may not:
- rent, sell, transfer or grant any rights in the 3-D models or corresponding documentation without the prior, explicit written consent of cab;
- remove any proprietary notices, labels, or marks on the 3-D models and corresponding documentation;
- make accessible to the public
- market the 3-D models as part of a product or service

NATURE OF THIS AGREEMENT  -  This license is not a sale. Provided that you pay license fees they are in consideration of the licenses granted under this Agreement. Title and copyrights to the 3-D models, corresponding documentation, and any copy made by you, remain the property of cab or its suppliers.  Failure to comply with the above restrictions shall automatically terminate this license without further notice and terminate your rights to use the 3-D models and cab shall, in addition to its other legal remedies, be entitled to its reasonable attorney fees.
LIMITED WARRANTY  - The 3-D models were compiled with great care and checked for accuracy. However cab can not guarantee that all data is up to date, correct and complete. Short-term technical changes are possible at any time. CAD software should only be used by trained staff. It is not a substitute for specialized testing and assessment. cab is not responsible for results on basis of these 3-D models. cab's entire liability and your exclusive remedy under this warranty will be, at the option of cab, to attempt to correct or help you around errors, to replace the 3-D models with functionally equivalent 3-D models, or to terminate this Agreement.
EXCEPT FOR THE ABOVE EXPRESS LIMITED WARRANTY, CAB MAKES AND YOU RECEIVE NO WARRANTIES, EXPLICIT, IMPLIED, STATUTORY OR IN ANY COMMUNICATION WITH YOU, AND CAB SPECIFICALLY DISCLAIMS ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.  CAB DOES NOT WARRANT THAT THE OPERATION OF THE PROGRAM WILL BE UNINTERRUPTED OR ERROR FREE.
Some states do not allow the exclusion of implied warranties so the above exclusions may not apply to you.  This warranty gives you specific legal rights. You may also have other rights which vary from state to state.
LIMITATION OF LIABILITY  -   IN NO EVENT WILL CAB BE LIABLE FOR ANY DAMAGES, INCLUDING LOSS OF DATA, WHILE LOADING THESE 3-D MODELS OR OTHERWISE, LOST PROFITS, COST OF COVER OR OTHER SPECIAL, INCIDENTAL, CONSEQUENTIAL OR INDIRECT  DAMAGES ARISING FROM THE USE OF THE 3-D MODELS OR CORRESPONDING DOCUMENTATION, HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY.  THIS LIMITATION WILL APPLY EVEN IF CAB HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
Some states do not allow the limitation or exclusion of liability for incidental, or consequential damages, so the above limitation may not apply to you.
If this agreement is translated into any other language than German, the German version remains the authoritative version.
If any of the afore mentioned provisions should be or become ineffective, this does not affect the validity of the remaining provisions. The ineffective or invalid provision shall be replaced by the corresponding statutory ruling, unless the parties reach legally effective agreement on another solution. The same also applies to any loopholes in the contract.

Accept license

Modèles CAO 3D

Les fichiers sont disponibles au format STEP pour les logiciels de CAO. Une visionneuse gratuite est disponible ici :
VariCAD Viewer (site externe).

Sélectionner le modèle souhaité et cliquer sur le lien. Un bref enregistrement sera alors requis. Les informations saisies ne sont destinées qu'à cab en accord avec notre déclaration de confidentialité et ne seront pas transmises à des tiers. Vous recevrez ensuite un e-mail avec un lien permettant de télécharger le modèle choisi.

6012000_Hermes_QL4L.zip (3.08 MB)
6012010_Hermes_QL4R.zip (4.11 MB)
With Applicator HQ 4014L
- HermesQL_4L-HQ4014L-400_US_90x90.zip (5.60 MB)
With_Applicator HQ 4034L
- HermesQL4L-HQL4034L-300.zip (7.42 MB)
- HermesQL4L-HQL4034L-600.zip (7.36 MB)

Adobe® Reader® vous permet de visualiser les fichiers au format PDF.
Télécharger la version actuelle d'Adobe Reader

Vous avez des questions ?

HERMES QL

Demandez maintenant une offre gratuite et sans engagement :

Faire une demande

Plus d’informations :

Catalogue du produit (PDF)

Logiciels & Pilotes

tout développer tout réduire

Firmware

Description	Taille	Edition	Date	Langue
Firmware X4 Firmware SQUIX \| EOS2 \| EOS5 \| MACH 4S \| XD Q \| XC Q \| HERMES Q \| PX Q \| AXON 1	ZIP - 56.42 MB	5.48.2	21/09/2026	–
cabFirmwareUpdater Windows 32 & 64 bit (starting from Vista)	ZIP - 21.75 MB	3.12.0.0	26/03/2025	–
Release Notes Firmware X4	TXT - 150 KB	5.00 - 5.48.2	21/09/2026	–

Firmware périphériques

Description	Taille	Edition	Date	Langue
cabFirmwareUpdater Windows 32 & 64 bit (starting from Vista)	ZIP - 21.75 MB	3.12.0.0	26/03/2025	–
Firmware applicators SQ, HQ SQ1000, SQ3200, HQ3014/3016, HQ3214, HQ4014/4016, HQ4024, HQ4114/4116, HQ4214, HQ4414, HQ4514, HQ4614, HQ6114	ZIP - 52 KB	2.2.0	06/10/2025	–
Firmware I/O 24V25-2, I/O 24V25-3, I/O 5V15-2 and I/O 5V15-3	ZIP - 23 KB	3.2.0	08/04/2025	–

Pilotes

Description	Taille	Edition	Date	Langue
cab Windows Driver NEW Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022, Windows Server 2025 - 64Bit, requires latest Visual C++ Redistributable	ZIP - 22.64 MB	1.4.2.0	01/04/2026	–
cab MAC OS Driver Apple® Mac OS 10.15 - 26	ZIP - 2.97 MB	1.46	27/02/2026	–
cab MAC OS X Driver Apple® Mac OS X 10.6 - 10.14	ZIP - 5.82 MB	1.46	23/10/2024	–
cab Linux x86 - 32 Bit Driver CUPS Linux Intel 32bit Driver (min. CUPS 1.2)	GZ - 2.81 MB	1.46	23/10/2024	–
cab Linux x86 - 64 Bit Driver CUPS Linux Intel/AMD 64bit Driver (min. CUPS 1.2)	GZ - 2.80 MB	1.46	23/10/2024	–
cab Linux Armv7 - 32 Bit Driver CUPS Linux Armv7 32bit Driver RPi 2/3/4 (min. CUPS 1.2)	GZ - 2.80 MB	1.46	23/10/2024	–
cab Linux Armv8(aarch64) - 64 Bit Driver CUPS Linux Armv8 64 Bit Driver RPi 3/4 (min. CUPS 1.2)	GZ - 2.80 MB	1.46	23/10/2024	–
cab Windows Driver NEW ARM64	ZIP - 19.27 MB	Windows 11, requires latest Visual C++ Redistributable	01/04/2026	–
cab Windows Driver NEW Release Notes	PDF - 292 KB	1.2.1.20 - 1.4.2.0	01/04/2026	–

Logiciels

Description	Taille	Edition	Date	Langue
cablabel S3 Lite (Free) Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022	ZIP - 69.78 MB	1.4.0.10	11/07/2025	–
cablabel S3 Pro Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022	ZIP - 86.77 MB	1.4.0.10	11/07/2025	–
cablabel S3 Print Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022	ZIP - 75.95 MB	1.4.0.10	11/07/2025	–
Database Connector Windows 32 & 64 bit	ZIP - 27.77 MB	4.4.0.0	21/01/2026	–
cablabel S3 Demo (Free) Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022	ZIP - 51.42 MB	1.4.0.10	11/07/2025	–

Adobe® Reader® vous permet de visualiser les fichiers au format PDF.
Télécharger la version actuelle d'Adobe Reader

Vous avez des questions ?

HERMES QL

Demandez maintenant une offre gratuite et sans engagement :

Faire une demande

Plus d’informations :

Catalogue du produit (PDF)

Mot de passe oublié?

Liens rapides

Liens rapides

Systèmes d'impression-pose Linerless HERMES QL Pour l'impression et la pose automatisée d'étiquettes Linerless

Comparaison des matières

Étiquette adhésive avec support

Linerless

InNo-Liner

Structure

Étiquette adhésive avec support

Linerless

InNo-Liner

Comparatif systèmes d'impression et de pose HERMES

Points communs

Massicot

Tête d'impression

Rouleau d'impression Linerless

Rouleau d'impression InNo-Liner

Interfaces

Options

Accessoires

Carte SD

Clé USB

Clé USB Wi-Fi

Clé USB Wi-Fi avec antenne

Cellule de détection produit 3 broches

Cellule de détection produit 25 broches

Connecteur interface E/S SUB-D 25 broches

Balise d'alarme lumineuse

Panneau de commande externe

Labelbox - I/O-Box

Déclencheur coup de poing TR2

Pédale de déclenchement

Câble série RS232 C

Systèmes de montage

Support de table

Plateau de montage

Cintre

Jonction orthogonale pour axe profilé 50 x 50 mm

Jonction orientable pour axe profilé 50 x 50 mm

Support au sol 1601

Support au sol 1602

Support au sol 1201

Exemples de montage

Applicateurs

Différents applicateurs du programme de livraison HERMES Q posent les étiquettes par déroulement, soufflage ou tamponnage

Applicateur HQ 4024

Accessoires

Applicateurs face avant ou arrière HQ 3014

Applicateurs d'étiquettes standards HQ 4014

Applicateur de soufflage à distance variable HQ 4614

Applicateurs à déroulement par convoyage HQ 5314

Applicateurs à déroulement par convoyage HQ 5414

Applicateur à projection HQ 6114

Logiciels

Database Connector

Capot

Switch Ethernet 2 ports 10/100 Mbits/s

pour version InNo-Liner

Rouleaux d'impression DRS4, DRS6

Flasque 300

Tutoriels vidéos cab : HERMES QL

Matières continues Linerless

Linerless RL540

Linerless P98

InNo-Liner IDL

Documentation

Catalogues

Manuels d'utilisation

Programmation

Autres langues

Pièces de rechange

Divers

Autres langues

Enregistrement requis

Modèles CAO 3D

With Applicator HQ 4014L

With_Applicator HQ 4034L

Logiciels & Pilotes

Firmware

Systèmes d'impression-pose Linerless HERMES QL
Pour l'impression et la pose automatisée d'étiquettes Linerless
