A+ serie con aplicadores

Aplicador A1000 - Etiquetado en tiempo real

El aplicador A1000 es una solución económica, en combinación con las impresoras A2+, A4+ y A6+, tanto para el modo semiautomático como para el montaje en líneas de producción. Para estas aplicaciones es necesario una presión de aire de 4,5 bar.

 Aplicador A1000-220 A1000-300 A1000-400
Uso A2+, A4+, A6+ A2+, A4+, A6+ A2+, A4+, A6+
Carrera de cilíndro mm 220 300 400
Recorrido de cazoleta por debajo del dispositivo mm 70 150 250
Presión de aire bar 4,5

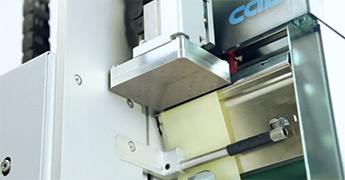

Video: A+ serie con aplicador A1000

 Ver vídeo

Aplicador A3200 - Etiquetado en tiempo real

Las etiquetas impresas con el modelo A2+ o A4+ se etiquetan automáticamente sobre el producto con el aplicador A3200. Con un cilindro giratorio se posiciona la etiqueta entre 45º y 95º y se coloca en el producto con un cilindro de elevación corto.

 Aplicador A3200
Uso A2+, A4+
Cilindro giratorío° 45 - 90°
Cilindro de elevación hasta  mm 30
Presión de aire bar 4,5

Módulo dispensador con adaptador dispensador PS5

Para el etiquetado de embalajes en cinta transportadora. El sensor de producto informa de la posición de etiquetado. La operación de dispensado se inicia, a la vez se imprime la siguiente etiqueta. La velocidad de transporte debe sincronizarse con la velocidad de impresión.

 Módulo dispensador A5104 A5106
Uso A4+ A6+
Anchura de etiqueta mm 25 - 116 50 - 176
Altura de etiqueta mm 25 - 200
Superficie del producto Plana
Altura fija del producto Fijo
Producto durante el
proceso de etiquetado
En movimiento con la velocidad
sincronizada con la impresora
Herramientas de software cab

Puede encontrar más información sobre programación, conexión con base de datos y administración pulsando la pestaña documentación/programación o visitando:

Herramientas de software

Amplia compatibilidad

Las impresoras de etiquetas y sistemas de etiquetado de cab son compatibles con otros softwares de diseño de etiquetas del mercado.

softwares de diseño de etiquetas

Aplicador A1000

Aplicador A1000

1. Larga vida útil: Las barras guía disponen de rodamientos de bolas para minimizar el desgaste.

2. Altura variable del producto: Mediante el cilindro neumático se pueden ajustar distintas alturas de etiquetado. Se suministra en diferentes longitudes de carrera.

3. Tecla de dispensado: Para probar el proceso de etiquetado. Con la primera activación se imprime la etiqueta y se transfiere al aplicador. Al volver a  activarla se ejecuta el proceso de etiquetado.

4. Unidad de mantenimiento mediante aire comprimido: Los microfiltros impiden la acumulación de suciedad. El manorreductor garantiza la calidad duradera del etiquetado.

5. Alta fiabilidad del proceso: Tanto el aire de soporte y de vacío como la velocidad de carrera son ajustables. Para productos y embalajes delicados, se puede reducir la presión de aplicación hasta menos de 10 N (1 kg). Para evitar obstrucciones dentro de los conductos de aire, se libera una corriente de aire para su limpieza después de cada proceso de etiquetado.

6. Tamaño de las etiquetas: Se pueden aplicar etiquetas con un ancho de 25 a 176 mm y una altura de 25 a 200 mm.

7. Aire de soporte: Se utiliza para el soplado de las etiquetas a la cazoleta.

8. Interfaz E/S digita: Se puede activar el proceso de etiquetado mediante un PLC, un sensor o un pulsador manual. Al mismo tiempo se comunican mensajes de estado y de error.

Entradas: Señal de inicio, impresión de la primera etiqueta, fallo externo, señal de detención (fallo externo), reset externo solo con 25 pins

Salidas: Impresora no preparada, impresora sin cola de impresión, alarma general, posición inicial alcanzada, posición de etiquetado alcanzado, fallo de etiquetado

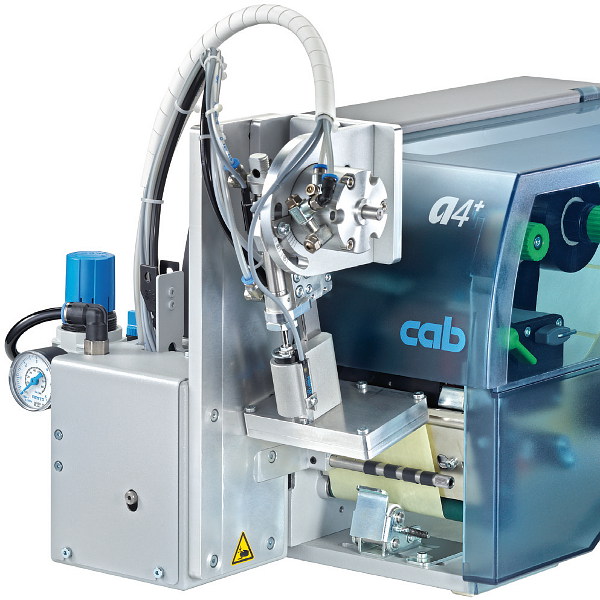

Aplicador A3200

Aplicador  A3200

1. Larga vida útil: Las guías disponen de rodamientos de bolas para minimizar el desgaste.

2. Posición angular variable: Con el cilindro giratorio es posible etiquetar en superficies horizontales, oblicuas o verticales.

3. Teclado de dispensado: Para probar el proceso de etiquetado. Con la primera activación se imprime la etiqueta y se transfiere al aplicador. Al volver a activarla se ejecuta el proceso de etiquetado.

4. Unidad de mantenimiento mediante aire comprimido: Los microfiltros impiden la acumulación de suciedad. El manorreductor garantiza la calidad duradera del etiquetado..

5. Alta fiabilidad del proceso: Tanto el aire de soporte y de vacío como la velocidad de carrera y de giro son ajustables. Para productos y embalajes delicados, se puede reducir la presión de aplicación hasta menos de 10 N (1 kg). Para evitar obstrucciones dentro de los conductos de aire, se libera una corriente de aire para su limpieza después de cada proceso de etiquetado.

6. Tamaño de las etiquetas: Se pueden aplicar etiquetas con un ancho de 4 a 116 mm y una altura de 5 a 80 mm.

7. Aire de soporte: Se utiliza para la aplicación segura de las etiquetas a la cazoleta.

8. Interfaz E/S digital: Se puede activar el proceso de etiquetado mediante un PLC, un sensor o un pulsador manual. Al mismo tiempo se comunican mensajes de estado y de error.

Entradas: Señal de inicio, impresión de la primera etiqueta, fallo externo, señal de detención (fallo externo), reset externo solo con 25 pins
Salidas: Impresora no preparada, impresora sin cola de impresión, alarma general, posición inicial alcanzada, posición de etiquetado alcanzado, fallo de etiquetado



Por favor seleccione el modelo deseado:

Accessories for Aplicador A1000

Accessories for Aplicador A3200

Accessories for Módulo dispensador

Vista general: Accesorios para impresoras cab

El accesorio correspondiente a cada impresora de etiquetas se muestra en la vista general de los modelos de las serie A + y serie- X.

Acceso a vista general accesorios

Video: A+ serie con aplicador A1000

Facilitado por  YouTube. Más videos de cab en cab Channel auf YouTube.


Más formatos



Reproductores necesarios:

Documentación

Para visualizar los ficheros PDF es necesario el Adobe Reader. Algunos documentos necesitan versión 7 o superior. Descargar Adobe Reader

Software & Drivers

  • Firmware

    • Título Formato Versión modificación Idioma
      Firmware X2
      Firmware A+, Mach4, PX, XD4, XC, Hermes+
      ZIP - 2,54 MB 3.41 04/07/2016
      Thai Font
      min. Firmware Version 3.11
      ZIP - 811 KB 17/07/2015
  • Drivers

    • Título Formato Versión modificación Idioma
      cab Windows Driver
      32/64 Bit (Vista - Windows 7 - Windows 8 - Windows 8.1 - Windows 10 - Windows Server 2003, 2008, 2008 R2, 2012, 2012 R2) CERTIFIED
      ZIP - 6,97 MB 5.1.13 09/11/2015
  • Software
