條碼印表機
EOS5/300M
初階工業條碼印表機
型號
EOS 系列結合所有功能於一台操作方便、機身穩固的條碼印表機內。
EOS5 工業版 - 堅固的金屬架構
最大標籤紙捲為 203 mm
| 條碼印表機 | EOS5/300M | |
|---|---|---|
| 列印解析度 dpi | 300 | |
| 最快列印速度 mm/s | 150 | |
| 最大列印寬度 mm | 105.7 | |
| 最大紙捲外徑 mm | 203 | |
| 使用電壓 | 100 - 240 VAC, 50/60 Hz | |
cab 非常樂意在任何時候、任何地點為您解答任何疑問：
DR4-30
DR4-60
使用較窄的標籤及碳帶時，要達到精準列印也需要專用列印滾軸。可避免列印滾軸磨損、印字頭刮傷及標籤進紙時發生錯誤。
1 紙捲軸擋板
插入標籤紙捲後鎖定紙捲軸擋板可使標籤紙捲自動置中。

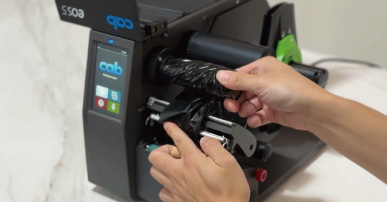

2 碳帶固定軸
可依碳帶寬度調整固定軸。
3 金屬架構印字頭模組

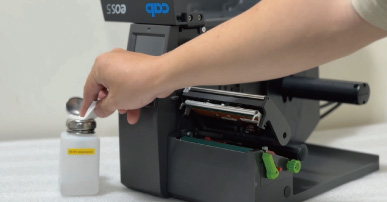

清潔或維修時不需任何工具就能手動更換印字頭。
4 穿透式或反射式標籤感測器
可透過調整桿轉動紅色旋鈕調整感測器位置。可透過 LED 燈確認感測器坐落位置。
5 列印滾軸 DR4
清潔或維修時不需工具就能更換列印滾軸。
6 標籤紙導引夾
可依標籤寬度轉動調整旋鈕來調整列印寬度區域。
7 撕紙擋板
由薄鋼片製成；為鋸齒狀，因此標籤可整齊地撕下。
操作面板
直覺簡便的操作搭配淺顯易懂的圖示可方便調整機身設定
1 LED 燈顯示：開機
2 狀態列：接收列印資料、記錄資料串流、碳帶將耗盡預警、SD 記憶卡 / USB 隨身碟、藍芽、WLAN 無線網路、乙太網路、USB Slave 傳輸介面、時間
3 狀態通知：待機、暫停、每筆列印工作完成的標籤數量、已就剝離位置的標籤、等待外部訊號
4 USB 插槽 維修用隨身碟或 USB 隨身碟專用，可上傳檔案至機身內建快閃記憶體。
5 操作：
裁刀 / 虛線裁刀專用：直接裁切
撕紙模式專用：列印下一張標籤
撕紙模式專用：標籤退紙
跳至選單
停止及刪除所有列印工作
重複列印
標籤進紙
中斷及繼續列印工作
位於機身背面的傳輸介面
1 SD 記憶卡插槽
2 2 x USB Host 傳輸介面 連接金鑰、USB 隨身碟、鍵盤、掃描槍、USB 無線網卡、外接操作面板
3 USB 2.0 高速裝置 PC 連接專用
4 乙太網路 10/100 Mbit/s
5 RS232C 序列埠 1,200 到 230,400 Baud/8 Bit
cab 非常樂意在任何時候、任何地點為您解答任何疑問：
可搭配
標準品
選配品
| 條碼印表機 | EOS5/300M |
|---|---|
| 出紙方向 | 置中 |
| 列印方式：熱轉印 | |
| 列印方式：熱感印 | |
| 列印解析度 dpi | 300 |
| 最快列印速度 mm/s | 150 |
| 最大列印寬度 mm | 105.7 |
| 最大列印長度 mm | 6,000 |
| 列印範圍 到標籤邊緣距離 mm | 置中 |
| 標籤 1) | |
| 紙張、吊牌紙卡、 塑膠材質 ( PET, PE, PP, PI, PVC, PU, Acrylate, Tyvec ) |
|

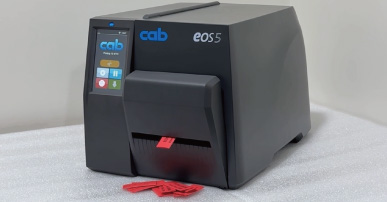

| 熱縮套管 預製式 | |
| 熱縮套管 連續式、扁平 | |
| 布質標籤 | |
| 紙捲 紙捲式、捲盤式 | |
| 紙捲 折疊式 | |
| 紙捲 最大外徑 mm | 203 |
| 紙捲 紙管直徑 mm | 38.1 - 76 |
| 紙捲 回捲方向 | 外捲 或 內捲 |
| 標籤 寬度 單排 mm | 10 - 116 |
| 標籤 寬度 多排 mm | 5 - 116 |
| 標籤 最小高度 ( 無標籤退紙的情況下 ) mm | 5 |
| 標籤 最小高度 ( 標籤退紙的情況下 ) mm | 12 |
| 標籤 厚度 mm | 0.05 - 0.6 |
| 標籤底紙 寬度 mm | 25 - 120 |
| 標籤底紙 厚度 mm | 0.03 - 0.16 |
| 連續性紙張 寬度 mm | 5 - 120 |
| 連續性紙張 厚度 mm | 0.03 - 0.5 |
| 連續性紙張 最大重量 ( 厚紙卡 ) g/m2 | 180 |
| 熱縮套管 最大寬度 預製式 mm | 120 |
| 熱縮套管 最大寬度 連續式、扁平 mm | 5 - 85 |
| 熱縮套管 最大厚度 mm | 1.1 |
| 碳帶2) 碳墨 | 外碳 或 內碳 |
| 碳帶 碳帶最大直徑 mm | 72 |
| 碳帶 紙管直徑 mm | 25.4 |
| 碳帶 碳帶最大長度 m | 360 |
| 碳帶 碳帶寬度 mm | 25 –114 |
| 條碼印表機尺寸及重量 | |
| 寬度 x 高度 x 深度 mm | 264 x 247 x 422 |
| 重量 kg | 8.4 |
| 標籤感應器搭配定位指示器 | |
| 穿透式感應器 | 標籤前緣、透明標籤紙上的打孔標記或黑線標記 及 標籤後緣 |
| 反射式感應器 由下至上 | 不透明標籤紙上的黑線標記 及 標籤後緣 |
| 感應器距離 置中出紙：由標籤中間到標籤邊緣 mm | 0 - 58 |
| 標籤可通過感應器最大高度 mm | 4 |
| 電子零件 | |
| 32 位元處理器時脈 MHz | 800 |
| 主記憶體 RAM MB | 256 |
| 內建快閃記憶體 IFFS MB | 50 |
| SD 記憶卡插槽 ( SDHC, SDXC ) 最大容量 GB | 512 |
| 時間和日期、即時時鐘專用電池 |  |
| 關機時資料儲存之快閃記憶體 ( 如序號 ) | |
| 傳輸介面 | |
| RS232C 序列埠 1,200 到 230,400 Baud/8 Bit | |
| USB 2.0 高速裝置 PC 專用連接埠 | |
| 乙太網路 10/100 Mbit/s | LPD, RawIP printing, SOAP webservice, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC |
| 操作面板上的 2 x USB Host | 連接金鑰、USB 隨身碟、USB 無線網卡、USB 無線網卡搭配可轉動的天線桿、鍵盤、條碼掃描槍、外接操作面板 |
| USB 無線網卡 2.4 GHz 802.11b/g/n | 熱點或工作站模式 |
| USB 無線網卡 2.4 GHz 802.11b/g/n + 5 GHz 802.11a/n/ac, 搭配可轉動的天線桿 | |
| USB 藍芽轉換器 | |
| 週邊配件連接 USB Host, 24 VDC | |
| 操作環境 | |
| 使用電壓 | 100 - 240 VAC, 50/60 Hz |
| 耗電量 | 待機 5 W / 一般操作 45 W / 最大值 100 W |
| 溫度 / 濕度 操作過程 | +5 - 40°C / 10 - 85 %, 非凝結狀態 |
| 溫度 / 濕度 封存狀態 | 0-60°C / 20 - 85 %, 非凝結狀態 |
| 溫度 / 濕度 運送途中 | –25 - 60°C / 20 - 85 %, 非凝結狀態 |
| 安全認證 | CB, CE, CCC, BIS, BSMI, KC-Mark |
