條碼印表機 XD4T
雙面列印專用機種

XD4T 可雙面列印布質標籤、熱縮套管或已預製的連續性合成紙張及吊牌紙卡。馬達驅動滾軸可將碳帶和標籤分離並提高列印精度。

因應不同標籤寬度不需重新調整印字頭。針對較窄及較薄的標籤配有專用列印滾軸。

單面列印並搭配馬達驅動滾軸的置中出紙機型請參見條碼印表機 SQUIX 4 MT

Textile labels
可用於布質標籤、熱縮套管及連續性紙張的雙面列印專用機種
條碼印表機 XD4T
列印解析度 dpi 300
最快列印速度 mm/s 125
最大列印寬度 mm 105.6



適用於條碼印表機 XD4T 的配件

Perforation and cutter

裁刀 CU4

可裁切紙張、標籤紙、吊牌紙卡、布標或塑膠材質及熱縮套管。

虛線裁刀 PCU4

虛線裁刀可裁切出方便手撕的郵票孔。

Stacker with cutter

堆疊式裁刀 ST4 M

可裁切及堆疊已列印完成的標籤。當達到最大堆疊高度後將中斷列印工作。較硬或略微彎曲的材質也能處理。這類應用建議由 cab 先幫您測試。

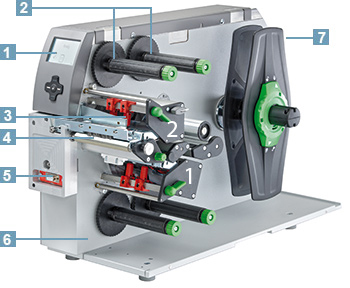

Label printer XD4T

1 超大圖形顯示面板
白底背光面板可清楚顯示條碼印表機狀態及功能選單操作。

2 碳帶供應軸及回收軸
透過軸心三片旋緊式設計可輕易插入碳帶。印在軸上的尺規讓碳帶更容易完成定位。

3 印字頭立柱
印字頭由兩支立柱加壓控制列印品質。標籤為置中輸出設計,因此不需對印字頭進行設定及調整。

4 靜電消除刷
主要用於塑膠材質標籤,可在列印後掃除靜電。

5 標籤紙導引夾
藉由列印滾軸正前方的導引夾來維持精準的列印。透過旋鈕可調整標籤寬度。

6 週邊配件連接埠
可快速簡易地連接模組化配件。所有週邊配件皆以螺絲固定於兩個卡榫上藉以連接至條碼印表機。

7 分離器
專用於連續性紙張、布質標籤及熱縮套管。列印後碳帶可能因高溫而吸附在布質標籤上。搭配馬達驅動滾軸可平穩地將標籤和碳帶分離。

8 堅固底座機構
一體成型鑄鋁打造。所有列印機構皆穩固組裝於支架底座上。

9 標籤紙捲軸
適用大於 38 mm 的紙管直徑 ( 76 mm 以上的直徑可使用紙捲轉接頭讓進紙更平穩 )。安裝擋紙板時標籤紙捲會自動置中。紙管直徑達 100 mm 的標籤紙捲建議使用紙捲轉接頭。

DR4-M25     DR4-M25

DR4-M50     DR4-M50

DR4-M80     DR4-M80

DR4S     DR4S

10 較窄標籤的專用列印滾軸 DR4-M
使用較窄的標籤及碳帶時,要達到精準列印也需要專用列印滾軸。可避免列印滾軸磨損、印字頭刮傷及標籤進紙時發生錯誤。
塗層:合成橡膠

11 列印滾軸 DRS
擁有極長的使用壽命及更高的列印寬容度。塗層:矽膠

standard 標準品     選配品

條碼印表機 XD4T
印字頭
出紙方向 置中
列印方式 熱轉印 standard
列印方式 熱感印 -
列印解析度 dpi 300
最快列印速度 mm / s 125
最大列印寬度 mm 105.6
標籤
紙捲式、捲盤式:紙張、吊牌紙卡、塑膠材質如
紙捲式、捲盤式:PET, PE, PP, PI, PVC, PU, acrylate, Tyvec
standard
紙捲式、捲盤式:連續式扁平熱縮套管 standard
紙捲式、捲盤式:布質標籤 standard
標籤1) 寬度 mm 10 - 110
標籤    高度 mm 20 - 2,000
標籤    厚度 mm 0.05 - 0.8
標籤底紙 寬度 mm 10 - 110
連續性紙張 寬度 mm 4 - 110
連續性紙張 最大重量 ( 厚紙卡 ) g/m2 300
熱縮套管 預製式 最大寬度 mm 110
熱縮套管 連續式 寬度 mm 4 - 85
熱縮套管 最大厚度 mm 1.1
紙捲、捲盤 最大外徑 mm 300
紙捲、捲盤 紙管直徑 mm 38 - 100
紙捲、捲盤 回捲方向 外捲 或 內捲
碳帶2)
碳墨 外碳 或 內碳
碳帶最大直徑 mm 72
紙管直徑 mm 25
碳帶最大長度 m 360
碳帶最大寬度 mm 114
條碼印表機尺寸及重量
寬度 x 高度 x 深度 mm 248 x 395 x 554
重量 kg 21
標籤感應器搭配定位指示器
穿透式感應器 標籤前緣、透明標籤紙上的打孔標記或黑線標記 及 標籤後緣
反射式感應器 標準式 或 反向式 不透明標籤紙上的黑線標記 及 標籤後緣
感應器距離 由標籤中間至左 mm 0 - 53
電子零件
32 位元處理器時脈 MHz 266
主記憶體 RAM MB 64
內建快閃記憶體 IFFS MB Flash 8
插槽 CF I 型記憶卡專用 standard
插槽 WLAN 無線網卡專用 standard
微型備用電池 standard
錯誤時的警示訊號 standard
傳輸介面
USB 2.0 Slave PC 專用高速連接埠 standard
乙太網路 10/100 Mbit/s LPD, RawIP printing, FTP, DHCP, HTTP, SMTP, SNMP, TIME, Zeroconf, mDNS, SOAP
週邊配件連接埠 standard
WLAN 無線網路 802.11b/g, WEP/WPA-PSK (TKIP)
2 組 USB Host 連接金鑰、USB 隨身碟、鍵盤、條碼掃描槍、外接式操作面板
操作環境
使用電壓 100 - 240 V ~ 50/60 Hz, PFC
耗電量 100 - 300 W ( 視機型而定 )
溫度 / 濕度  操作過程 5 - 40°C/10 - 85% 非凝結狀態
溫度 / 濕度  封存狀態 0 - 60°C/20 - 80% 非凝結狀態
溫度 / 濕度  運送途中 – 25 - 60°C/20 - 80% 非凝結狀態
安全認證 CE, FCC, CB, cULus, CCC

更多的規格資料請參見產品目錄 (PDF)

  1. 較小、較薄的材質或黏性強的標籤可能會有所限制。應先提供給 cab 為您進行測試。
  2. 碳帶應與標籤底紙寬度相對應以避免產生皺折。

手冊文件

3D CAD模型

此檔案是以STEP格式提供, 所以必須是以CAD軟體開啟。 下載免費檢視軟體STP viewer請連結 VariCAD Viewer (外部網站).

請選擇您要的模型並點選連結。填寫出現的表格完成註冊程序。下載CAD模型請先註冊。 cab會根據 隱私使用條款 建立您的個人資料。 您的個人資料將不會移轉給第三人作為其他用途使用。 您會收到一封附帶啟用連結的電子郵件,點選連結便可以下載模型。

讀取PDF檔案前請先下載Adobe Reader。      請於此下載Adobe Reader

軟體與驅動程式

  • 韌體

    • 名稱 格式 版本 上次更新 語言
      cabFirmwareUpdater
      Windows 32 & 64 bit (starting from Vista)
      ZIP - 14.11 MB 3.9.0.0 2021/02/02
      Firmware X2
      Firmware MACH4, A+, XD4, XC, Hermes+, Hermes C, PX
      ZIP - 3.19 MB 3.51 2021/07/05
      Release Notes Firmware X2
      Firmware MACH4, A+, XD4, XC, Hermes+, Hermes C, PX
      cab TXT - 12 KB 3.32 - 3.51 2021/07/05
      Thai Font
      min. Firmware Version 3.11
      ZIP - 811 KB 2021/02/02
  • 驅動程式

    • 名稱 格式 版本 上次更新 語言
      cab Windows Driver
      32/64 Bit (Vista - Windows 7 - Windows 8 - Windows 8.1 - Windows 10 - Windows Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019) CERTIFIED
      ZIP - 9.37 MB 5.3.03 2020/10/05
  • 軟體

    • 名稱 格式 版本 上次更新 語言
      cab Download Converter (download.exe)
      Converts image, font and database files into the JScript download data format.
      Install MS Visual C++ 2010 Redistributable if not available on your system.
      ZIP - 9 KB 2.3 2021/07/19
      cablabel S3 Demo (Free)
      Windows Vista, 7, 8, 10, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019
      ZIP - 51.42 MB 1.4.0.3 2021/09/30
      cablabel S3 Lite (Free)
      Windows Vista, 7, 8, 10, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019
      ZIP - 64.24 MB 1.4.0.4 2021/12/20
      cablabel S3 Print
      Windows Vista, 7, 8, 10, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019
      ZIP - 53.90 MB 1.4.0.4 2021/12/20
      cablabel S3 Pro
      Windows Vista, 7, 8, 10, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019
      ZIP - 64.51 MB 1.4.0.4 2021/12/20
      Database Connector
      Windows 32 & 64 bit
      ZIP - 10.93 MB 4.3.0.1 2020/12/15
      LogService
      for Database Connector
      ZIP - 4.15 MB 1.7.1.0 2020/12/15
      Network Manager
      JRE 6 - 8 required
      ZIP - 2.35 MB 3.3.0 2018/11/07
