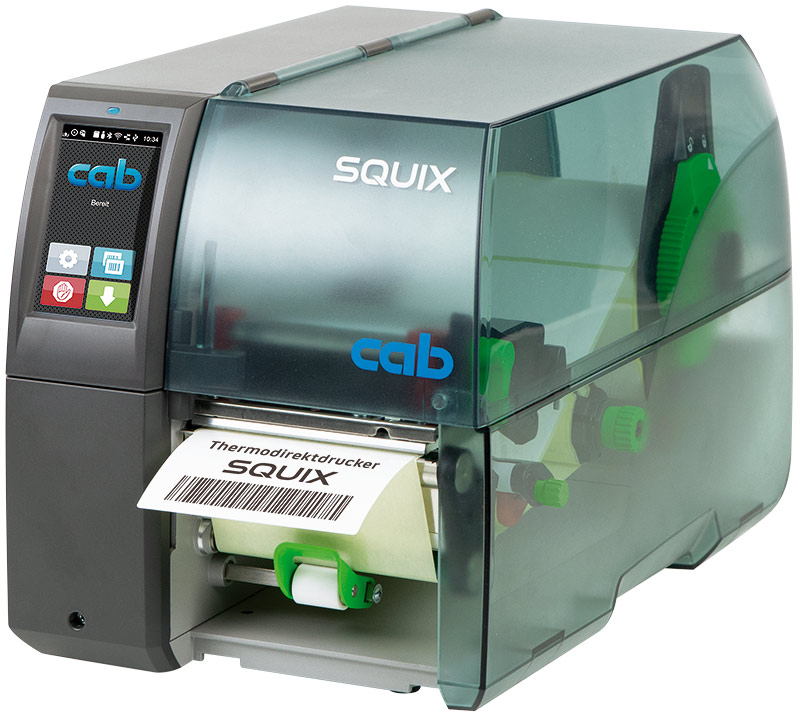

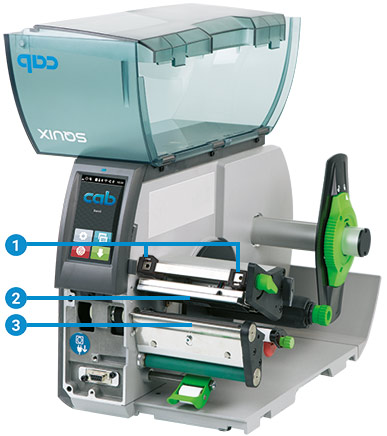

Stampante per etichette SQUIX 4.3 TD / 4.3 PTD
per stampa termica diretta con alimentazione materiale allineata a sinistra

Per materiali di larghezza fino a 120 mm

Rivestimento in gomma: silicone per una vita utile particolarmente lunga con una maggiore tolleranza di stampa

Se il quadro di comando della stampante non è accessibile, è possibile collegarne uno esterno.

Stessa funzionalità della stampante

Modalità Landscape (orientamento orizzontale) o Portrait (orientamento verticale)

Utilizzo a piacere sul pannello di controllo esterno o sulla stampante

Collegamento della stampante: USB 2.0 Hi-speed device

Per l’alimentazione di corrente, cab mette a disposizione cavi di collegamento USB specificati. Lunghezze da 1,8 m a 16 m

Con altezza utile fino a 5 mm per SQUIX 4/4.3 M Con avanzamento centrato del materiale

Nella stampa termica diretta è sufficiente una pressione ridotta della testina. Questa pressione ridotta sulla testina di stampa aumenta la sua vita utile.

Soprattutto nelle materie plastiche, dopo la stampa vengono deviate le cariche elettrostatiche.

Per rotoli di etichette con anima di diametro dell'anima di 100 mm e un diametro esterno maggiore di 180 mm.

2,4 GHz 802.11b/g/n

Modalità hotspot o Infrastructure Mode

Per portate superiori

2,4 GHz 802.11b/g/n + 5 GHz 802.11a/n/ac

Modalità hotspot o Infrastructure Mode

Per avanzamento del materiale allineato a sinistra

La fotocellula rileva l'etichetta nella posizione di emissione. Dopo il prelievo dell'etichetta viene automaticamente stampata la successiva.

Larghezza delle etichette da 16 mm
Altezza etichette da 6 mm
Distanza dal bordo di accostamento 7 mm

Per avanzamento del materiale allineato a sinistra o centrato

Il sensore può essere spostato e viene utilizzato per etichette particolarmente piccole o con forme a piacimento. Dopo il prelievo dell'etichetta viene automaticamente stampata la successiva.

Larghezza delle etichette da 4 mm
Altezza etichette da 6 mm
Allineate a sinistra: Distanza dal bordo
di accostamento 12-60 mm
Allineate centrate: posizione metà centratura

Per etichette con adesivo forte o materiale portante molto spesso, difficilmente rimovibili. Solo in combinazione con la stampa a richiesta con tasto sul display o segnale di comando. Non è utilizzabile una fotocellula di emissione.

Per il riconoscimento automatico del prodotto sul nastro trasportatore

Il processo di etichettatura viene avviato da un dispositivo PLC, mediante sensore o pulsante manuale. Contemporaneamente vengono emessi messaggi di stato e messaggi di errore.

con morsetti a vite per il collegamento di tutti i segnali di comando sull’interfaccia I/O

Dal comando sovraordinato, per es. un PLC, è possibile scegliere dalla scheda di memoria fino a 16 etichette diverse per ogni scatola. È possibile collegare due scatole. Con la scatola I/O è possibile realizzare semplici sequenze di comando PLC attraverso i quattro ingressi e le quattro uscite tramite programmazione abc.

Sull’interfaccia I/O digitale

Sull’interfaccia I/O digitale

9/9 poli, 3 m di lunghezza

per tutti i dispositivi SQUIX 4 montate sulla stampante o disponibili come accessori.

Per tagliare materiali in carta, etichette autoadesive, cartone, materiali plastici o guaine termorestringenti. La lama può essere spostata per il cambio di materiale.

La lama CSQ 402 possiede un motore più potente ed è rivestita in titanio. Garantiscono un’elevata potenza di taglio anche di materiali spessi come il cartone e le guaine termorestringenti, e consentono inoltre di tagliare i materiali autoadesivi. Per controllare l’usura, viene salvato il numero di tagli.

*Per materiale dell’altezza di 1 mm, senza ritorno

Per tagliare materiali in carta, etichette autoadesive, cartone, tessili e materie plastiche, oppure guaine termorestringenti.

Il contenitore di raccolta è in grado di contenere fino a ca. 50 etichette.

*Per materiale dell’altezza di 1 mm, senza ritorno

La lama di taglio CU400 viene sostituita dalle lame di taglio della serie CSQ.

I materiali continui come quelli tessili o le guaine termorestringenti vengono perforati e tagliati, così da poterli successivamente staccare manualmente.

*Per materiale dell’altezza di 1 mm, senza ritorno

La lama di perforazione PCU400 dalla lama di perforazione PSQ403.

per codici a barre lineari 1D, codici 2D e codici a barre impilati

Una telecamera controlla, immediatamente dopo la stampa, la leggibilità o il contenuto dei codici a barre stampati in orizzontale oppure verticale. Se il codice è errato, il processo di stampa viene interrotto e l’etichetta può essere rimossa manualmente. In via opzionale questa può essere ritirata e annerita dalla stampante dopo l’interruzione.

Lo scanner può essere utilizzato in modalità di distacco o di emissione.

Ulteriori informazioni nelle istruzioni di montaggio: www.cab.de/en/cc200

L’avvolgimento interno si effettua nelle stampanti con la funzione di emissione. In questo caso, il bordo di emissione viene sostituito con una lamina di rinvio.

L'avvolgitore è fissato alla stampante per etichette per mezzo di viti. Avvolgimento delle etichette a scelta all’esterno o all’interno. La regolazione elettronica mediante braccio oscillante garantisce un avvolgimento uniforme e ben teso.

L’avvolgitore può essere utilizzato anche su stampanti esterne. Avvolgimento delle etichette a scelta all’esterno o all’interno. La regolazione elettronica mediante braccio oscillante garantisce un avvolgimento uniforme e ben teso.

Avvolgitore esterno	ER4/300	ER6/300
Uso	SQUIX 4.3 SQUIX 4 SQUIX 4.3 M SQUIX 4 M	SQUIX 6.3
Larghezza del materiale fino a mm	120	180
Diametro rotolo fino a mm	300
Diametro anima mm	40 sull’asse avvolgitore o su un’anima in cartone 76 su anima in cartone tramite adattatore
Avvolgimento	esterno o interno
6.5 Set di collegamento

In presenza di rotoli pesanti permettono l’avanzamento uniforme delle etichette. Si possono utilizzare rotoli avvolti sia all'interno che all'esterno.

Svolgitore esterno	EU4/300		EU6/300
Uso	SQUIX 4.3 SQUIX 4	SQUIX 4.3 M SQUIX 4 M SQUIX 4.3 MT SQUIX 4 MT	SQUIX 6.3
Larghezza del materiale fino a mm	120	114	180
Diametro rotolo fino a mm	300
Diametro anima mm	38,1
Diametro anima con adattatore mm	76
Avvolgimento	esterno o interno
6.5 Set di collegamento

Etichettatura in tempo reale
L’applicatore S1000 abbinato alla stampante SQUIX è una soluzione conveniente per tutte le stampanti con dispensatore, sia per il funzionamento semiautomatico che per l’installazione verticale nelle linee di produzione. Grazie a un cilindro elevatore l’etichetta viene posizionata sul prodotto.

1. Lunga vita utile: Le spondine di guida su cuscinetti a sfera possiedono un’usura ridotta.

2. Altezze prodotto variabili: Con il cilindro di sollevamento è possibile applicare le etichette a varie altezze. Il cilindro è disponibile con diverse lunghezze di sollevamento.

3. Unità di manutenzione ad aria compressa: I microfiltri impediscono le contaminazioni. Il riduttore di pressione garantisce la qualità dell’etichettatura.

4. Grande sicurezza del processo: L’aria di supporto, l’aria aspirata e la velocità di sollevamento sono regolabili. Per prodotti e confezioni particolarmente delicati, la pressione di contatto può essere ridotta a meno di 10N (1kg). Per evitare che lo sporco si depositi nei canali di aspirazione, questi vengono puliti con aria compressa dopo ogni processo di etichettatura.

5. Dimensioni delle etichette: È possibile applicare etichette con larghezze da 25 a 176 mm e altezza da 25 a 200 mm.

6. Aria di supporto: per soffiare le etichette sul tampone

7. Tampone: Le etichette vengono applicate sul tampone, dove restano ferme mediante pressione negativa. Un cilindro di sollevamento sposta il tampone con l’etichetta verso il prodotto.

Pulsante di pre-emissione per effettuare un test del processo di etichettatura. Se viene premuto la prima volta l’etichetta viene stampata e acquisita dall’applicatore, se viene nuovamente premuto viene eseguito il processo di etichettatura.

1) Calcolata per una corsa di 100 mm sotto il dispositivo, altezza etichette 100 mm, velocità di stampa 100 mm/s

I fori di aspirazione presenti sulla griglia sono coperti da una pellicola scorrevole e vengono aperti a seconda delle dimensioni dell’etichetta.

vengono approntati in base alle dimensioni dell’etichetta.

Tampone universale a molla
L'escursione elastica consente l’etichettatura anche su superfici inclinate. I fori di aspirazione presenti sulla griglia sono coperti da una pellicola scorrevole e vengono aperti a seconda delle dimensioni dell’etichetta.

Tampone di stampa molleggiato
L’escursione elastica consente l’etichettatura anche su superfici inclinate; produzione in base alle dimensioni dell’etichetta

Per i prodotti particolarmente delicati, l’etichetta può essere applicata mediante soffiaggio. A tale scopo, il tampone blow-on si sposta a un’altezza preimpostata. Il prodotto da stampare si trova al di sotto a una distanza di circa 10 mm.

Durante la stampa l'etichetta viene spinta sotto il rotolo. Il tampone si sposta verso il prodotto. L’etichetta viene raccolta dal prodotto e applicata.

L’applicatore S3200 abbinato alla SQUIX è una soluzione conveniente per tutte le stampanti con dispensatore, sia per il funzionamento semiautomatico che per l’installazione nelle linee di produzione. Le etichette stampate vengono applicate automaticamente al prodotto. Grazie a un cilindro rotante, l’etichetta viene posizionata con un’angolazione compresa tra 45° e 95° rispetto all’orizzontale, mentre un cilindro a corsa breve la depone sul prodotto.

Le informazioni relative alla vita utile, alla pre-emissione, all'aria compressa, alla sicurezza del processo e all'aria di supporto corrispondono a quelle dell’applicatore S1000.

1. Calcolata per etichette dell’altezza di 40 mm, velocità di stampa 100 mm/s

Tamponi di stampa o tamponi blow on vengono approntati in base alle dimensioni dell’etichetta

Per etichettare prodotti in movimento su un nastro trasportatore. Il sensore di prodotto rileva la posizione di etichettatura. Il processo di emissione si avvia, contemporaneamente si stampa l'etichetta successiva. La velocità di trasporto deve essere armonizzata con la velocità di stampa. Un sensore di riflessione effettua il monitoraggio del posizionamento.
Disponibile con o senza sensore etichette

1. Calcolata per etichette dell’altezza di 100 mm, velocità di stampa 100 mm/s

Per l’etichettatura di corpi cilindrici sull’intera circonferenza di 360°. Il prodotto viene appoggiato sui rulli e il processo di etichettatura viene avviato mediante tasto manuale o a pedale. Fornitura comprensiva di piedino di montaggio, cavo di collegamento SQUIX e tasto a pedale

per il fissaggio del sistema di etichettatura e del supporto prodotto

1. Piastra di montaggio: Per il fissaggio del sistema di etichettatura

2. Profilo: Profilo quadrato in alluminio, lunghezze standard 40, 80, 120 mm Può essere realizzato anche in altre lunghezze a richiesta.

3. Piastra di fondo: Per il fissaggio del supporto prodotto Dimensioni standard 500 x 255 mm

Supporto da pavimento
Consente l’impiego rapido e flessibile della stampante in ogni linea di produzione. La posizione di etichettatura è regolabile in altezza e in larghezza con pochi movimenti. Quattro rotelle assicurano la mobilità del carrello. Nel luogo di utilizzo, il cavalletto viene allineato mediante gli appositi piedi di regolazione.

Alloggiamento della stampante
La stampante per etichette viene fissata alla piastra di montaggio e bloccata mediante una chiusura a scatto.

Disponibile per SQUIX 2, SQUIX 4 e SQUIX 6

Per la protezione dal caricamento elettrostatico, tutte le parti di rivestimento sono realizzate in versione conduttiva a norma DIN EN 61340-5-1:2016.

Coperchio pieghevole con copertura superiore disponibile come ricambio

Disponibili per SQUIX 4 e SQUIX 6

Coperchio magnetico, pertanto eventuali parti scheggiate possono essere individuate tramite metal detector o sistemi di ispezione radiografica.

La superficie blu serve a distinguere la superficie dagli alimenti.

Su richiesta è possibile realizzare l’intero rivestimento in versione individuabile.

Il materiale è conforme alle norme del settore alimentare come UE n° 10/2011 e FDA CFR 21 177.2600.

Disponibili per SQUIX 4 e SQUIX 6

Le etichette vengono prelevate attraverso l'apertura frontale.

Per un cambio di materiale si apre il coperchio frontale e si estrae completamente la stampante su guide telescopiche. Per la pulizia con getto di vapore lo sportello viene chiuso.

Grado di protezione IP69K secondo EN 60529

Disponibili per SQUIX 4 e SQUIX 6

Le etichette vengono prelevate attraverso l'apertura frontale.

La ventola dotata di filtro genera una sovrapressione e impedisce la penetrazione della polvere nella struttura esterna.

Grado di protezione IP52 secondo EN 60529

Involucro di protezione con manicotti di aspirazione per camere bianche
Disponibili per SQUIX 4 e SQUIX 6
