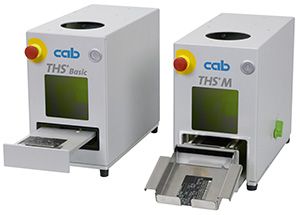

Système de marquage laser de plaquettes THS+M
Pour marquer durablement les plaquettes signalétiques
Le système de marquage laser de plaquettes THS+ permet le marquage durable d'objets plats, en particulier de plaquettes signalétiques métalliques ou plastiques. Les applications sont des plaquettes pour des moteurs, des pompes, des armoires de commande, etc., où le marquage doit encore être lisible, même dans des environnements difficiles après des années
Veuillez nous contacter pour la gravure de métaux ou l'ablation de surfaces.
Les plaquettes sont empilées dans un magasin. La partie supérieure respective est marquée puis éjectée automatiquement.
Accessoires
6.2 Magasin spécifique pour THS+M
8.1 Système d'aspiration et de filtrage AF1.1
Vous avez des questions ?
Demandez maintenant une offre gratuite et sans engagement :
Plus d’informations :
| 6.1 | |
| Système de marquage laser de plaquettes | THS+M |
|---|---|

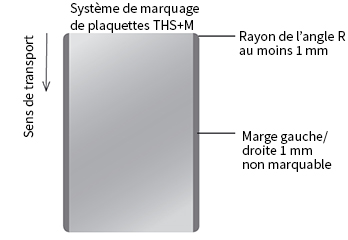

| Plaquettes l x H min. (mm) | 40 x 40 |
| Plaquettes l x H max. (mm) | 110 x 90 |
| Précision de positionnement (mm) | ±0,2 |
| Manipulation motorisée | Magazin |
| Plaquettes 0,5 mm Nombre | 100 |
| Pour objectif F-Theta type | 160.1 |
| Surface de marquage l x H max. (mm) | 110 x 88 |
| Distance focale (mm) | 202 ± 8 |
| Épaisseur plaquettes max. (mm) | 0,5 - 1,0 |
| Poids pièces max. (kg) | 0,1 |
| Dimensions et poids | |
| l x H x P (mm) | 176 x 299 x 340 |
| Fenêtre de sécurité l x H (mm) | 98 x 100 |
| Tube d'aspiration Ø (mm) | 50 |
| Poids (kg) | 14 |
| Fonctionnement | |
| Alimentation/Fréquence | 110-240 VAC, 50/60 Hz |
| Interrupteur d'alimentation | MARCHE/ARRÊT |
| Température/Humidité En fonction. | 5-40°C / 10-85% sans condensation |
| Température/Humidité Stockage | 0-60 °C / 20-80 % sans condensation |
| Température/Humidité Transport | –25-60 °C / 20-80 % sans condensation |
| Classe de protection laser EN60825-1 | Classe 1 |
| Certification | CE |
| Panneau de commande | |
| Boutons-poussoirs lumineux | Synchronisation / Éjection manuelle |
| Interrupteur | Arrêt d'urgence |
| Surveillance | |
| Boucle de sécurité | Fermée |
| Magasin | Position |
| Présence plaquette | En position de marquage |
| Interfaces | |
| Interlock/E-Stop FL+ | |
| E/S digitales FL+ | |
| Système d'aspiration et de filtrage AF1.1 | |
Vous avez des questions ?
Demandez maintenant une offre gratuite et sans engagement :
Plus d’informations :
-
Accessoires lasers de marquage
-
Système d'aspiration et de filtrage AF1.1
Lors du marquage laser, des gaz et des particules nocives pour la santé et l'environnement peuvent se dégager des matériaux. Le système d'aspiration protège la santé des utilisateurs, évite l'encrassement de la chambre laser et de l'objectif. Il assure ainsi également une puissance constante du laser. L'air de la chambre de marquage est aspiré par une turbine haute puissance par l'intermédiaire d'un tuyau flexible.
Les particules de polluants ou poussières sont piégées dans le pré-filtre et dans le filtre HEPA. Les gaz nocifs sont absorbés par le filtre à charbon actif. L'air épuré est renvoyé dans l'environnement.
Le système d'aspiration est caractérisé par une conception modulaire et un changement de filtre simple.
8.1 Système d'aspiration et de filtrage AF1.1 Puissance d'aspiration max. (m3/h) 320 Dépression max. (Pa) 12,500 Types de filtres Classe Pré-fi ltre standard M5
Filtre HEPA H13 Filtre à charbon actif Dimensions et poids Appareil Largeur (mm) 355 Hauteur (mm) 682 Profondeur (mm) 355 Poids env. (kg) 35 Tube d'aspiration Ø (mm) 50 Fonctionnement Alimentation 100-240 VAC, 50/60 Hz Puissance En veille (W) <40 Nominale (W) 400 Max. (W) 1,200 Température/
humiditéEn fonction. +5-40 °C / 10-85 % sans condensation Stockage 0-60 °C / 20-85 % sans condensation Transport –25-60 °C / 20-85 % sans condensation Certification CE Panneau de commande Affichage LED Saturation du filtre
Aspiration MARCHE/ARRÊT
ResetBouton 1
Bouton 2Marche / Veille
ResetBouton de réglage Puissance d'aspiration Interface E/S digitales Surveillances Marche / Veille
Fonctionnement correct
Erreurs générales :
- Erreur de température
- Erreur de turbine
- Filtre saturé
- Erreur pré-filtreCommande Marche / Veille
Fournitures
8.7 Pré-filtre standard
8.8 Filtre HEPA
8.9 Filtre à charbon actifAccessoires
8.4 Tuyau d'aspiration 2.5 m
8.5 Embout plat pour nettoyer l'espace de travail
-
