Imprimantes d'étiquettes
SQUIX
pour les applications industrielles
- Impression rapide et fiable
- Impression précise
- Simplicité d'utilisation
- Design compact
- Normes de qualité les plus élevées
Les imprimantes SQUIX sont les successeurs de la série d'imprimantes éprouvées A+. Elles s'intègrent dans un vaste domaine d'utilisation. Leur développement est axé sur une utilisation simple et intuitive, ainsi que sur une très grande fiabilité.
La mécanique d'impression ainsi que l'habitacle sont conçus dans des matériaux de très grandes qualités et parfaitement adaptés ensemble en forme et en fonction. Chaque demande de l'acquéreur, aussi spécifique soit-elle, est satisfaite grâce à la diversité des périphériques et des logiciels.
Que ce soit en utilisation autonome, avec un ordinateur ou en réseau, les robustes imprimantes SQUIX répondent à toutes les exigences. Le processeur High-Speed assure la rapidité de traitement de la tâche d'impression et met ainsi l'étiquette demandée immédiatement à disposition.
Exemples d'applications
Étiquettes de circuits imprimés
Étiquettes signalétiques
Étiquettes pour cartons ou palettes
Imprimantes d'étiquettes avec guidage de la matière à gauche
optimisées pour différentes largeurs d'impression et différentes matières
Guidage des consommables
à gauche
Petite laize
pour petites étiquettes
| Imprimante d'étiquettes | SQUIX 2 | |
|---|---|---|
| Résolution (dpi) | 300 | 600 |
| Vitesse d'impression jusqu'à (mm/s) | 250 | 150 |
| Largeur d'impression jusqu'à (mm) | 56,9 | 54,1 |
Polyvalente
L'imprimante industrielle best-seller avec une large gamme d'accessoires.
| Imprimante d'étiquettes | SQUIX 4.3 | SQUIX 4 | ||
|---|---|---|---|---|
| Résolution (dpi) | 203 | 300 | 300 | 600 |
| Vitesse d'impression jusqu'à (mm/s) | 250 | 250 | 300 | 150 |
| Largeur d'impression jusqu'à (mm) | 104 | 108,4 | 105,7 | 105,7 |
Les modèles de base sont disponibles avec un massicot intégré.
Grand format
Idéale pour l'impression odette et les étiquettes logistiques (UCC/GS1).
| Imprimante d'étiquettes | SQUIX 6.3 | |
|---|---|---|
| Résolution (dpi) | 203 | 300 |
| Vitesse d'impression jusqu'à (mm/s) | 250 | 250 |
| Largeur d'impression jusqu'à (mm) | 168 | 162,6 |
Extra grand format
Pour l'impression d'étiquettes de palettes ou de fûts
| Imprimante d'étiquettes | SQUIX 8.3 |
|---|---|
| Résolution (dpi) | 300 |
| Vitesse d'impression jusqu'à (mm/s) | 150 |
| Largeur d'impression jusqu'à (mm) | 216 |
Modèles de base
avec arête d'arrachage
Pour imprimer sur des étiquettes et des supports continus, enroulés sur rouleaux ou pliés en paravent. La matière est séparée sur l'arête d'arrachage dentelée. En option elle peut être coupée ou réenroulée en externe.
Modèles P
avec enrouleur interne
En plus des modèles de base, les étiquettes peuvent être décollées. Durant l'impression, l'étiquette est retirée de son support. Elle peut ensuite être enlevée manuellement ou posée par un applicateur.
Voir aussi :
Imprimantes d'étiquettes avec guidage centré des consommables
Guidage des consommables
centré
SQUIX 4 M
Préconisé pour les très petites étiquettes ou les matières continues étroites
SQUIX 4 MT
Préconisé pour les matières textiles
Vous avez des questions ?
Demandez maintenant une offre gratuite et sans engagement :
Plus d’informations :
Imprimantes d’étiquettes avec guidage de la matière à gauche
- Imprimante d'étiquettes SQUIX 4 P
modèle P avec enrouleur interne
modèle P avec enrouleur interne
1 Capot rabattable
Sa grande fenêtre panoramique permet de vérifier la consommation de matière ainsi que de surveiller le processus d'impression.
2 Poussoirs de pression
Un poussoir est fixe sur le bord intérieur. Un second poussoir est positionné vers le bord de l'étiquette jusqu'à ce qu'une bonne image d'impression soit assurée.
3 Châssis métallique robuste
Il est constitué de fonte d'aluminium. Tous les groupes fonctionnels y sont fixés.
4 Gomme des rouleaux d'impression
En caoutchouc synthétique en standard pour une grande précision d'impression ; en silicone en option pour une longévité accrue.
5 Fonction pré-décollement
L'étiquette est retirée de son support grâce à l'arête de pré-décollement. Le rouleau de déviation entraîné et son contre-rouleau contribuent à la précision du repiquage et du pré-décollement.
6 Connecteur de périphérique
La connexion des accessoires est aisée et rapide. Ils sont fixés à l'aide d'une vis.
7 Dérouleurs et enrouleurs de ruban
Les axes de maintien en trois parties assurent un changement facile et rapide du ruban transfert.
8 Support de rouleau
Le flasque à ressorts et serrage rapide contribue à maintenir une tension constante lors de l'avance de la matière ce qui optimise la précision de l'impression. Un adaptateur est recommandé pour les rouleaux avec un diamètre de mandrin de 100 mm.
9 Enrouleur interne
Sur les modèles P, l'enrouleur permet de réenrouler les étiquettes ou le support avec ou sans mandrin en carton. L'axe de serrage en trois parties permet de retirer facilement la matière.
10 Balancier
Le balancier à ressorts avec des rouleaux de déviation en Teflon amortit la tension au début de l'impression, ce qui améliore la précision de l'impression.
11 Guide de matière
Il est monté sur le balancier. La butée est positionnée avec le bouton de réglage jusqu'au bord de l'étiquette.

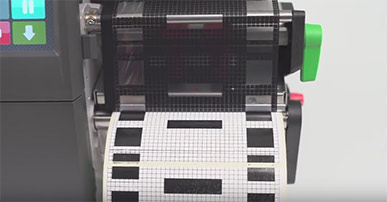

Précision de l'impression
Plus l'étiquette est petite, plus l'exigence de précision d'impression est élevée. Grâce à la correction de glissement réglable, le décalage d'impression peut être réduit jusqu'à ± 0,2 mm.
Panneau de commande
Intuitif et facile à utiliser avec des symboles explicites pour configurer les paramètres de l'appareil.
1 Affichage par LED Mise sous tension
2 Ligne d'état : réception de données, enregistrement du flux de données, pré-alarme ruban, clé USB / carte SD connectée, Bluetooth, Wi-Fi, Ethernet, USB esclave, horloge
3 Statut de l'imprimante : prête, pause, nombre d'étiquettes imprimées par tâche d'impression étiquette en position de pré-décollement, attente signal Start externe
4 Port USB pour clé de service ou clé USB, pour enregistrer des fichiers dans la mémoire IFFS
5 Fonctionnement
Massicot / massicot de perforation : coupe directe
Enrouleur externe : enroulement intérieur ou extérieur
Mode décollement ou arrachage : impression d'une étiquette
Applicateur : impression et pose d'une étiquette
Aller dans le menu
Réimpression de la dernière étiquette
Interruption et reprise de la tâche d'impression
Annulation et suppression de toutes les tâches d'impression
Avance étiquette
agrandirRéglages
agrandirParamètres d'impression
agrandirDécalage Y
agrandirVitesse d'impression avec une liste de sélection
agrandirTutoriels vidéo
Panneau de commande externe
avec les mêmes fonctionnalités que celui de l'imprimante
Présentation en mode paysage ou portrait
La commande peut se faire aussi bien sur le panneau de commande externe que sur le panneau de commande de l'imprimante.
Connexion avec l'imprimante : USB 2.0 Hi-Speed esclave
1 Affichage par LED : mise sous tension
2 Port USB pour clé de service ou clé USB, pour enregistrer des fichiers dans la mémoire IFFS
3 Câble USB, longueurs de 1,8 m jusqu'à 16 m
Pour les câbles de plus de 3 m, utilisez uniquement les câbles spécifiés ; Pour les dimensions, voir la notice d'assemblage
Têtes d'impression
Toutes les têtes d'impression sont automatiquement reconnues et étalonnées par la CPU.
Les données importantes comme le kilométrage, la température maximale de fonctionnement et l'énergie thermique sont stockés directement dans la tête d'impression. Les valeurs peuvent être relues en usine.
Têtes d'impression pour SQUIX 2, SQUIX 4 - 300, 600 dpi
avec un rendu d'impression particulièrement fin pour les étiquettes signalétiques avec de petites polices de caractères et des graphiques pour le marquage de matières ayant des besoins énergétiques élevés
Têtes d'impression pour SQUIX 4.3, SQUIX 6.3 - 203, 300 dpi
longévité accrue, pour les environnements difficiles et l'impression thermique directe
Entretien
Cellule de détection d'étiquettes
Pour le nettoyage, la cellule de détection d'étiquettes se déverrouille et se retire d'une simple pression.
Tête d'impression
Le changement de tête d'impression s'effectue par de simples gestes. Il n'y a aucun réglage à effectuer après l'opération.
Rouleau d'impression
Il suffit de retirer une vis pour le nettoyage ou le changement du rouleau d'impression.
Outil de montage
UNE seule clé, fixée directement à l'imprimante, est nécessaire pour remplacer toutes les pièces et pour le montage des périphériques.
Vous avez des questions ?
Demandez maintenant une offre gratuite et sans engagement :
Plus d’informations :
Comparaison des données techniques SQUIX avec les SQUIX M et SQUIX MP (PDF)
Préconisé
Possible
Standard
Option
| 1.1, 1.2 | 1.3, 1.4 | 1.5, 1.6 | 1.7, 1.8 | ||||||
| Guidage des consommables à gauche Modèle | SQUIX 2 | SQUIX 4.3 | SQUIX 4 | SQUIX 6.3 | SQUIX 8.3 | ||||
|---|---|---|---|---|---|---|---|---|---|
| Mode d'impression : transfert thermique | |
|
|
|
|
|
|
|
|
| Mode d'impression : thermique direct | |
- | |
|
|
- | |
|
|
| Résolution (dpi) | 300 | 600 | 203 | 300 | 300 | 600 | 203 | 300 | 300 |
| Vitesse d'impression jusqu'à (mm/s) | 250 | 150 | 250 | 250 | 300 | 150 | 250 | 250 | 150 |
| Largeur d'impression jusqu'à (mm) | 56,9 | 54,1 | 104 | 108,4 | 105,7 | 105,7 | 168 | 162,6 | 216 |
| Début de l'impression marge du bord (mm) | 2 | 2,8 | 1,2 | 2 | 0,5 | 3,2 | 2 | ||
| Matières1) | |||||||||
| Papier, carton, PET, PE, PP, PI, PVC, PU, acrylate, tyvec | |
|
|
|
|||||
| Papier / carton thermique direct | |
- | |
|
|
- | |
|
|
| Gaines thermorétractables pré-découpées | - | |
- | - | |||||
| Gaines thermorétractables continues, aplaties | |
|
- | - | |||||
| Bandes textiles | |
|
- | - | |||||
| Conditionnement sur rouleau, en paravent | |
|
|
|
|||||
| Conditionnement Diamètre extérieur jusqu'à (mm) | 205 | ||||||||
| Conditionnement Diamètre mandrin (mm) | 38,1 - 76 | ||||||||
| Conditionnement Sens d'enroulement | intérieur ou extérieur | ||||||||
| Étiquettes Largeur (mm) | 4 - 63 | 20 - 116 | 46 - 176 | 46 - 220 | |||||
| Étiquettes Hauteur sans recul2) à partir de (mm) | 4 | 4 | 6 | 25 | |||||
| Étiquettes Hauteur avec recul2) à partir de (mm) | 4 | 6 | 12 | 25 | |||||
| Étiquettes Hauteur avec recul si décollement à partir de (mm) | 6 | 6 | 12 | 25 | |||||
| Étiquettes Épaisseur (mm) | 0,03-0,6 | 0,05 - 0,6 | |||||||
| Support Largeur (mm) | 24 - 67 | 24 - 120 | 50 - 180 | 50 - 235 | |||||
| Support Épaisseur (mm) | 0,03 - 0,16 | 0,05 - 0,16 | |||||||
| Matière continue Largeur (mm) | 24 - 67 | 24 - 120 | 50 - 180 | 50 - 235 | |||||
| Matière continue Épaisseur (mm) | 0,05 - 0,5 | ||||||||
| Matière continue Grammage (carton) jusqu'à (g/m2) | 300 | ||||||||
| Gaine thermorétractable Largeur (si pré-découpée) jusqu'à (mm) | - | 120 | - | - | |||||
| Gaine thermorétractable continue, aplatie (mm) | 24 - 67 | 24 - 85 | - | - | |||||
| Gaine thermorétractable Épaisseur jusqu'à (mm) | 1,1 | 1,1 | - | - | |||||
| Ruban transfert3) Encrage | intérieur ou extérieur | ||||||||
| Ruban transfert Diamètre rouleau jusqu'à (mm) | 90 | ||||||||
| Ruban transfert Diamètre mandrin (mm) | 25,4 | ||||||||
| Ruban transfert Longueur jusqu'à (m) | 600 | 360 | |||||||
| Ruban transfert Largeur (mm) | 25 - 67 | 25 - 114 | 50 - 170 | 220 | |||||
| Enrouleur interne sur modèles P | |||||||||
| Diamètre extérieur jusqu'à (mm) | 142 | ||||||||
| Diamètre mandrin (mm) | 40 | ||||||||
| Sens d'enroulement | extérieur | ||||||||
| Dimensions et poids imprimante | |||||||||
| Largeur x Hauteur x Profondeur (mm) | 200x288x460 | 252x288x460 | 312x288x460 | 352 x 288 x 460 | |||||
| Poids (kg) | 9 | 10 | 14 | 15 | |||||
| Cellule de détection d'étiquettes avec indicateur de position | |||||||||
| Par transparence | pour bords avant d'étiquettes, encoches ou marques noires sur les matières translucides et fin de matière | ||||||||
| Réflexe par dessous ou par dessus | pour bords avant de marques noires sur les matières non-translucides et fin de matière | ||||||||
| Marge de la cellule avec le bord avant si aligné à gauche (mm) | 5 - 26 | 5 - 60 | 5 - 60 | 5 - 60 | |||||
| Hauteur de passage de la matière (mm) | 2 | ||||||||
| Électronique | |||||||||
| Processeur 32 bits / Fréquence (MHz) | 800 | ||||||||
| Mémoire vive (RAM) (Mo) | 256 | ||||||||
| Mémoire flash interne IFFS (Mo) | 50 | ||||||||
| Emplacement pour carte SD (SDHC, SDXC) jusqu'à (Go) | 512 | ||||||||
| Batterie pour date et heure, horloge temps réel |  |
||||||||
| Sauvegarde des données imprimante hors tension (par ex. numéros de série) | |
||||||||
| Interfaces | |||||||||
| Série RS232C 1 200 à 230 400 bauds / 8 bits | |
||||||||
| USB 2.0 Hi-Speed esclave pour connexion ordinateur | |
||||||||
| Ethernet 10/100 Mbits/s | LPD, impression RawIP, services Web SOAP, OPC UA, WebDAV, DHCP, HTTP/HTTPS, FTP/FTPS, TIME, NTP, Zeroconf, SNMP, SMTP, VNC | ||||||||
| 1 x USB maître sur l'afficheur pour | Clé de service ou clé USB, clé USB Wi-Fi, adaptateur USB Bluetooth | ||||||||
| 2 x USB maître à l'arrière pour | Clavier, lecteur de codes à barres, clé USB, clé USB Wi-Fi, clé USB Wi-Fi avec antenne, adaptateur USB Bluetooth, panneau de commande externe | ||||||||
| Connecteur périphérique USB maître, 24 VDC | |
||||||||
| E/S digitales avec 8 entrées/sorties | |
||||||||
| Fonctionnement | |||||||||
| Alimentation | 100 - 240 VAC ~ 50/60 Hz, PFC | ||||||||
| Puissance | En veille <10 W / nominale 100 W | ||||||||
| Température / Humidité : En fonctionnement | 5 - 40°C / 10 - 85% sans condensation | ||||||||
| Température / Humidité : Stockage | 0 - 60°C / 20 - 85% sans condensation | ||||||||
| Température / Humidité : Transport | –25 - 60°C / 20 - 85% sans condensation | ||||||||
| Certifications | CE, FCC classe A, ICES-3, cULus, CB, CoC Mexico, CCC, EAC, BIS, BSMI, KC-Mark | ||||||||
| Panneau de commande | |||||||||
| Afficheur LCD tactile couleur Taille de l'écran(") | 4,3 | ||||||||
| Afficheur LCD tactile couleur Résolution l x H (px) | 272 x 480 | ||||||||
Comparaison des données techniques SQUIX avec les SQUIX M et SQUIX MP (PDF)
- L'impression est tributaire des dimensions, de la matière et de la nature de l'adhésif de l'étiquette. Pour les applications spécifiques il est nécessaire d'effectuer au préalable des tests et une validation.
- En mode arrachage, coupe ou ré-enroulement
- Pour éviter les plis de ruban, la largeur du ruban doit être en rapport avec la largeur de l'étiquette.
Vous avez des questions ?
Demandez maintenant une offre gratuite et sans engagement :
Plus d’informations :
Vous trouverez un tableau récapitulatif de quels sont les accessoires compatibles avec quels modèles dans le catalogue produit.
-
Matériel spécifique
-
Rouleau d'impression DRS4
Pour largeur de matière jusqu'à 120 mm
Revêtement : silicone pour une longévité accrue avec une tolérance d'impression plus élevée.
-
Panneau de commande externe
Si le panneau de commande de l'imprimante n'est plus accessible après la mise en production, il est possible de connecter un panneau externe.
Câble USB, longueur 1,8 m
Câble USB, longueur 3 m
Câble USB, longueur 5 m
Câble USB, longueur 11 m
Câble USB, longueur 16 m -
Cellule de détection d'étiquettes 4,5
avec une hauteur de passage jusqu'à 5 mm pour SQUIX 4/4.3 M
et guidage des consommables centré -
Système de pression de tête pour une pression réduite
Une pression de tête réduite est suffisante pour l'impression thermique directe. La pression plus faible sur la tête d'impression augmente sa durée de vie.
-
Brosse antistatique
Principalement pour les matières plastiques, l'électricité statique est retirée après l'impression.
-
Adaptateur Ø 100
Pour les rouleaux d'étiquettes avec un diamètre de mandrin de 100 mm et un diamètre extérieur supérieur à 180 mm.
-
Carte mémoire SD
-
Clé USB
-
Clé USB Wi-Fi avec antenne
2,4 GHz 802.11b/g/n + 5 GHz 802.11a/n/ac
en mode infrastructure avec une antenne pour une plus grande portée
-
-
Décoller les étiquettes
-
Interface de pré-décollement PS800
pour guidage des consommables à gauche
La cellule détecte l'étiquette en position de pré-décollement. La prochaine étiquette sera imprimée dès que la précédente aura été retirée.
Largeur d'étiquettes à partir de 16 mm
Hauteur d'étiquettes à partir de 6 mm
Marge du bord 7 mm -
Interface de pré-décollement PS900
pour guidage des consommables à gauche ou centré
Le capteur peut se déplacer et est utilisé en particulier pour les petites étiquettes ou les étiquettes de forme particulière. La prochaine étiquette sera imprimée dès que la précédente aura été retirée.
Largeur d'étiquettes à partir de 4 mm
Hauteur d'étiquettes à partir de 6 mm
A gauche : marge du bord 12-60 mm
Centré : position centrale -
Arête de pré-décollement rallongée DP210, DP410, DP610
Pour les étiquettes avec un adhésif fort ou un support très épais, qui se décollent diff icilement du support.
Uniquement en cas d'impression à la demande via le bouton sur le panneau de commande ou de signal de contrôle. -
Cellule de détection produit
Pour la détection automatique des produits sur un convoyeur.
-
-
Interfaces, déclencheurs
-
Interface E/S
Le processus d'étiquetage est démarré depuis un automate, une cellule, un déclencheur coup de poing. Dans le même temps, l'état et les messages d'erreurs sont émis.
-
Connecteur pour interface E/S, SUB-D 25 broches
Avec bornier à visser pour la connexion de tous les signaux à l'interface E/S.
-
Labelbox - I/O Box
Jusqu'à 16 étiquettes sont sélectionnables par boîtier sur une carte mémoire par un automatisme.
Il est possible de connecter deux box.
Gestion de 4 entrées/sorties par l'interpréteur basic abc en mode I/O-Box -
Déclencheur coup de poing TR2
Il se connecte à l'interface E/S.
-
Pédale de déclenchement
Elle se connecte à l'interface E/S.
-
-
Câbles
-
Câble série RS232 C
9/9 broches, longueur 3 m
-
-
Couper, perforer
-
Massicot CSQ 401/CSQ 402
pour tous les modèles SQUIX 4 de base
monté sur l'imprimante ou disponible en tant qu'accessoire.Il permet de couper le papier, les étiquettes adhésives, le carton, les matières synthétiques ou les gaines thermorétractables. Le massicot peut être basculé lors du changement de matière.
Le CSQ 402 possède un moteur plus puissant et des lames avec un revêtement en titane. Il garantit une performance de coupe élevée même pour des matières épaisses telles que du carton ou des gaines thermorétractables ou la coupe de matières adhésives. Le nombre de coupes est enregistré afin de contrôler l'usure.
Massicot CSQ 401 CSQ 402 Utilisation SQUIX 4.3, SQUIX 4
SQUIX 4.3 M, SQUIX 4 MMatière : Largeur jusqu'à (mm) 120 120 Matière : Grammage carton jusqu'à (g/m2) 200 300 Matière : Épaisseur (mm) 0,7 1,1 Longueur de coupe à partir de (mm) 10 10 Hauteur de passage jusqu'à (mm) 2 2 Nombre de coupes* (coupes/min) 120 200 Surveillances blocage de la lame,
capot de protection ouvertRécupérateur Hauteur étiquettejusqu'à (mm) 100 * hauteur de matière 1 mm, sans recul
-
Massicots CU
Ils permettent de couper le papier, les étiquettes adhésives, le carton, le textile ou les matières synthétiques ainsi que les gaines thermorétractables.
Jusqu'à environ 50 étiquettes peuvent être rassemblées dans le récupérateur.
Massicot CU200 CU400 CU600 CU800 Utilisation SQUIX 2 SQUIX 4.3, SQUIX 4
SQUIX 4.3 M, SQUIX 4 M
SQUIX 4.3 MT, SQUIX 4 MTSQUIX 6.3 SQUIX 8.3 Matière Largeur jusqu'à (mm) 67 120 114 180 232 Matière Grammage carton (g/m2) 60-300 Matière Épaisseur (mm) 0,05-1,1 0,05 - 0,5 Longueur de coupe (mm) 5 Hauteur de passage jusqu'à (mm) 2,5 Nombres de coupes (coupes/min) 100 Arrêt d'impression sur Blocage de la lame Récupérateur Hauteur étiquette jusqu'à (mm) - 100 - - * hauteur de matière 1 mm, sans recul
Le CU400 est remplacé par les massicots de coupe de la série CSQ.
-
Massicot de coupe et de perforation PCU400
Il permet de perforer ou de couper les matières continues telles que le textile ou les gaines thermorétractables pour une séparation manuelle ultérieure.
Massicot de coupe et de perforation PCU400/2,5 PCU400/10 Utilisation SQUIX 4.3, SQUIX 4, SQUIX 4.3 M, SQUIX 4 M, SQUIX 4.3 MT, SQUIX 4 MT Perforations Pas des perforations (mm) 2,5 10 Perforations Largeur des points d'attache (mm) 0,5 Matière Largeur jusqu'à (mm) 85 Matière Grammage carton gr/m2 60-300 Matière Épaisseur (mm) 0,05-1,1 Longueur de coupe à partir de (mm) 5 Hauteur de passage jusqu'à (mm) 2,5 Nombre de coupes* (coupes/min) 100 Arrêt d'impression sur Blocage de la lame * hauteur de matière 1 mm, sans recul
Le PCU400 est remplacé par le massicot de coupe et de perforation PSQ403.
-
-
Scan
-
Vérificateur de codes à barres CC200-SQ
pour codes linéaires, 2D et composites
Une caméra vérifie immédiatement après l'impression la lisibilité ou le contenu d'un code à barres imprimé horizontalement ou verticalement.
Si le code est incorrect, l'impression s'arrête et l'étiquette peut être retirée manuellement. Il est également possible à l'imprimante de faire reculer l'étiquette afin de l'invalider.Le vérificateur peut s'utiliser en mode arrachage ou décollement.
Plus d'informations dans la notice d’assemblage : www.cab.de/fr/cc200
Vérificateur CC200-SQ Utilisation toutes les imprimantes SQUIX Distance de lecture (mm) 45 - 150 Angle de lecture (°) -15 à +15 Nombre de codes à barres vérifiables par étiquette 1 Mode de vérification GOODBAD Vérification de la lisibilité Mode de vérification VERIFY Vérification de la lisibilité et comparaison avec les données envoyées
-
-
Enrouler et dérouler les étiquettes
-
avec ou sans mandrin carton
-
Tôle de déviation RG pour enroulement interne
L'enroulement interne est disponible sur tous les modèles P. L'arête de pré-décollement est remplacée par une tôle de déviation.Tôle de déviation RG200 RG400 Utilisation SQUIX 2P SQUIX 4.3 P
SQUIX 4 PSQUIX 4.3 MP
SQUIX 4 MPLargeur support jusqu'à (mm) 67 120 114 Diamètre rouleau jusqu'à (mm) 142 Axe à écartement pour mandrins de diamètre (mm) 38,1 - 40 Sens d'enroulement extérieur -
Enrouleurs externes ER1, ER2, ER3 pour connexion directe à l'imprimante
L'enrouleur est vissé directement sur la face avant de l'imprimante. Le sens d'enroulement peut être intérieur ou extérieur. L'enroulement est géré électroniquement grâce au bras tendeur qui règle une tension optimale.
Enrouleur externe ER1/210 ER2/210 ER3/210 Utilisation SQUIX 4.3
SQUIX 4, SQUIX 4.3 M
SQUIX 4 MSQUIX 6.3 SQUIX 8.3 Largeur support jusqu'à (mm) 120 180 235 Diamètre rouleau jusqu'à (mm) 205 Diamètre mandrin (mm) 40 sur axe d'enroulement ou mandrin carton
76 sur mandrin carton via adaptateurSens d'enroulement intérieur ou extérieur -
Enrouleurs externes ER4, ER6 avec alimentation intégrée
L'enrouleur peut également être utilisé sur d'autres imprimantes. Le sens d'enroulement peut être intérieur ou extérieur. L'enroulement est géré électroniquement grâce au bras tendeur qui règle une tension optimale.
Enrouleur externe ER4/300 ER6/300 Utilisation SQUIX 4.3
SQUIX 4
SQUIX 4.3 M
SQUIX 4 MSQUIX 6.3 Largeur support jusqu'à (mm) 120 180 Diamètre rouleau jusqu'à (mm) 300 Diamètre mandrin (mm) 40 sur axe d'enroulement ou mandrin carton
76 sur mandrin carton via adaptateurSens d'enroulement intérieur ou extérieur 6.5 Gabarit de connexion -
Dérouleurs externe EU
Le dérouleur permet un guidage optimal en cas d'utilisation de rouleaux d'étiquettes lourds. Le sens d'enroulement du rouleau peut être intérieur ou extérieur.
Dérouleur externe EU4/300 EU6/300 Utilisation SQUIX 4.3
SQUIX 4SQUIX 4.3 M
SQUIX 4 M
SQUIX 4.3 MT
SQUIX 4 MTSQUIX 6.3 Largeur support jusqu'à (mm) 120 114 180 Diamètre rouleau jusqu'à (mm) 300 Diamètre mandrin (mm) 38,1 Diamètre mandrin avec adaptateur (mm) 76 Sens d'enroulement intérieur ou extérieur 6.5 Gabarit de connexion
-
-
Applicateurs et module de distribution
-
Applicateur S1000
Pose en temps réel
L'applicateur S1000 associé à une imprimante SQUIX est la solution économique, aussi bien pour un usage semi-automatique que pour une intégration en lignes de production. Un vérin permet de poser l'étiquette imprimée sur un produit.1 Longévité assurée : les guidages se déplacent sur billes ce qui limite leur usure.
2 Hauteurs de produits variable : la hauteur de pose de l'étiquette est variable. L'applicateur est livrable en différentes longueurs de vérin.
3 Unité de traitement d'air : les micro-filtres évitent l'obturation et le manomètre optimise la qualité de pose.
4 Processus haute sécurité : le vide d'aspiration, l'air de maintien ainsi que la vitesse de translation sont réglables. Pour les produits et emballages sensibles, la pression sur le produit peut être diminuée à moins de 10 N (1 kg), limitant également tout risque de blessure.
Pour éviter l'obturation, les canaux d'aspiration sont soufflés à chaque étiquette.5 Dimensions des étiquettes : des étiquettes d'une largeur de 25 à 176 mm et d'une hauteur de 25 à 200 mm peuvent être posées.
6 Air de maintien : il sert à plaquer les étiquettes contre la semelle.
7 Semelle : Les étiquettes sont pré-décollées sur la semelle et y sont maintenues par l'aspiration. Un vérin déplace alors la semelle avec l'étiquette vers le produit.
Touche de déclenchement
Permet de tester le cycle de fonctionnement. La première pression imprime l'étiquette et la place sous la semelle de l'applicateur. La seconde pression déplace le vérin et pose l'étiquette.Applicateur S1000-220 S1000-300 S1000-400 Utilisation SQUIX 2, SQUIX 4.3, SQUIX 4,
SQUIX 4.3 M, SQUIX 4 M, SQUIX 6.3Course du vérin (mm) 220 300 400 Déplacement semelle sous l'imprimante (mm) 64 144 244 Pression d'air (bar) 4,5 Cadence environ1) 25 étiquettes/min 1) Déterminé avec une course de vérin de 100 mm sous l'imprimante, hauteur d'étiquettes 100 mm, vitesse d'impression 100 mm/s
-
Semelle universelle
Les trous d'aspiration disposés dans une grille recouverte d'un film téflon sont percés selon les dimensions de l'étiquette.
Semelle universelle A1021 A1021 Guidage des consommables à gauche, centré Utilisation SQUIX 2 SQUIX 4.3
SQUIX 4SQUIX 4.3
SQUIX 4Largeur étiquettes (mm) 25-63 25-70 25-90 Hauteur étiquettes (mm) 25-60 25-90 Surface produit plane Hauteur produit variable Produit lors de l'étiquetage à l'arrêt -
Semelle de tamponnage
Elle est fabriquée selon les dimensions de l'étiquette.
Semelle de tamponnage A1021 M1021 Guidage des consommables à gauche centré Utilisation SQUIX 2 SQUIX 4.3
SQUIX 4SQUIX 6.3 SQUIX 4.3 M
SQUIX 4 MLargeur étiquettes (mm) 25-63 25-116 50-176 25-110 Hauteur étiquettes (mm) 25-200 Surface produit plane Hauteur produit variable Produit lors de l'étiquetage à l'arrêt -
Semelle universelle sur ressorts, semelle de tamponnage sur ressorts
Semelle universelle sur ressorts
La semelle montée sur ressorts permet l'étiquetage même sur des surfaces inclinées. Les trous d'aspiration disposés dans une grille recouverte d'un film téflon sont percés selon les dimensions de l'étiquette.Semelle de tamponnage sur ressorts
La semelle montée sur ressorts permet l'étiquetage même sur des surfaces inclinées ; elle est fabriquée selon les dimensions de l'étiquette.Type Semelle universelle Semelle de tamponnage A1321 A1321 A1321 M1321 Guidage des consommables à gauche, centré à gauche centré Utilisation SQUIX 4.3, SQUIX 4 SQUIX 4.3, SQUIX 4 SQUIX 4.3, SQUIX 4 SQUIX 6.3 SQUIX 4.3 M, SQUIX 4 M Largeur étiquettes (mm) 25-116 25-116 25-116 50-176 25-116 Hauteur étiquettes (mm) 25-102 25-152 25-200 Surface produit plane Hauteur produit variable Produit lors de l'étiquetage à l'arrêt -
Semelle de soufflage
Pour les produits sensibles, l'étiquette peut être souff lée. La semelle de souff lage se positionne à une hauteur fi xe. Le produit à étiqueter se situe en dessous à une distance d'environ 10 mm.
Semelle de souff lage A2021 Utilisation SQUIX 2 SQUIX 4.3, SQUIX 4 SQUIX 6.3 Largeur étiquettes (mm) 25-63 25-116 sur demande Hauteur étiquettes (mm) 25-100 sur demande Surface produit plane Hauteur produit fixe Produit lors de l'étiquetage à l'arrêt ou en mouvement -
Semelle de déroulement
L'étiquette est déplacée sous le rouleau lors de l'impression. La semelle se place sur le produit et l'étiquette est posée pendant son mouvement.
Semelle de déroulement A1411 M1411 Guidage des consommables à gauche centré Utilisation SQUIX 4.3, SQUIX 4 SQUIX 6.3 SQUIX 4.3 M, 4 M Largeur étiquettes (mm) 25-116 50-176 25-110 Hauteur étiquettes (mm) 80-200 Surface produit plane Hauteur produit variable Produit lors de l'étiquetage en mouvement -
Applicateur S3200
Pose en temps réel
L'applicateur S3200 associé à une imprimante SQUIX est la solution économique, aussi bien pour un usage semi-automatique que pour une intégration en lignes de production. Avec l'applicateur S3200, les étiquettes imprimées sont posées automatiquement sur un produit.L'étiquette est positionnée entre 45° et 95° à l'aide d'un vérin rotatif puis posée sur le produit grâce à un vérin de faible course.
Les informations sur la durée de vie, le déclenchement de l'impression, l'unité de traitement d'air, la fiabilité du processus et de l'air de maintien sont similaires à celles de l'applicateur S1000.
Applicateur S3200 Utilisation SQUIX 2, SQUIX 4.3, SQUIX 4,
SQUIX 4.3 M, SQUIX 4 MVérin rotatif 45°- 90° Course du vérin jusqu'à (mm) 30 Pression d'air (bar) 4,5 Cadence environ1) 20 étiquettes/min La semelle de tamponnage ou de soufflage est fabriquée selon les dimensions de l'étiquette.
Semelle de tamponnage Semelle de soufflage A3200-1100 A3200-2100 Utilisation SQUIX 2 SQUIX 4.3, SQUIX 4 SQUIX 2 SQUIX 4.3, 4 Largeur étiquettes (mm) 4-63 10-116 10-63 10-116 Hauteur étiquettes (mm) 6-80 10-80 Surface produit plane Produit lors de l'étiquetage à l'arrêt à l'arrêt ou en mouvement -
Modules de distribution S5104, S5104 M, S5106
Pour l'étiquetage de produits au défilement sur un convoyeur. La cellule de détection signale la position d'étiquetage. La distribution est démarrée, en même temps l'étiquette suivante est imprimée. La vitesse de défilement des produits doit être adaptée à la vitesse d'impression. Une cellule réflexe surveille le positionnement.
Module de distribution S5104 S5104 M S5106 Utilisation SQUIX 4.3
SQUIX 4SQUIX 4.3 M
SQUIX 4 MSQUIX 6.3 Largeur étiquettes (mm) 25 - 116 4 - 110 50 - 176 Hauteur étiquettes (mm) 25 - 210 10 - 210 25 - 210 Distance ligne d'impression - arête de décollement (mm) 336-518 Surface produit plane Hauteur produit fixe Produit lors de l'étiquetage en mouvement, vitesse synchronisée avec l'imprimante Cadence environ1) 60 étiquettes/min -
Module de banderolage
Il permet l'étiquetage de pièces cylindriques sur toute la circonférence de 360°. Le produit est déposé sur les rouleaux et l'étiquetage est démarré manuellement ou par une pédale de déclenchement.
Semelle de tamponnage A1021 M1021 Utilisation SQUIX 2 SQUIX 4.3,SQUIX 4 Largeur étiquettes (mm) 25 - 63 25 - 116 Hauteur étiquettes (mm) 25-140 Diamètre produit (mm) 12-40 Surface produit cylindrique Produit lors de l'étiquetage en rotation
-
-
Systèmes de montage
-
pour les imprimantes d'étiquettes SQUIX
-
Pied de montage
Pour la fixation du système de marquage et du support imprimante
1 Plaque de fixation : le système de marquage est monté
2 Profilé de liaison : hauteurs standards : 40, 80, 120 mm. Le pied en profilé aluminium peut être réalisé en hauteur variable suivant le besoin
3 Plateau de base : pour la fixation du support produit. Dimension standard : 500 x 255 mm
-
Support au sol et support imprimante
Support au sol
Le support sur roues permet l'intégration rapide et flexible sur toutes les lignes de production. La position de pose sur le produit est facilement réglable en largeur et en hauteur. Les quatre roues permettent la mobilité aisée du support. Dès le positionnement correct atteint, le support est immobilisé par les pieds réglables.Support au sol 1600 Hauteur totale (mm) 1600 Course verticale jusqu'à (mm) 1400 Course horizontale (mm) 230-500 Châssis l x H x P (mm) 600 x 140 x 860
Support imprimante
Les imprimantes d'étiquettes sont fixées sur le support par un système de verrouillage rapide.
-
-
Imprimantes d'étiquettes avec capots ou boîtiers spéciaux
-
Imprimante avec revêtement conducteur pour environnements ESD
Disponible pour SQUIX 2, SQUIX 4 et SQUIX 6.
Pour protéger contre les décharges électrostatiques, toutes les pièces du revêtement sont conçues en matière conductrice conformément à la norme DIN EN 61340-5-1: 2016.
Capot rabattable avec couvercle supérieur disponible comme pièce de rechange.
-
Imprimante avec capot rabattable et détectable pour environnements alimentaires
Disponible pour tous SQUIX 4 et SQUIX 6.
Le capot est magnétique afin que les pièces fragmentées puissent être détectées par des détecteurs de métaux ou des systèmes d'inspection aux rayons X.
La surface bleue est utilisée pour la différenciation avec des denrées alimentaires.
Sur demande, le revêtement complet peut être réalisé en matière détectable.
La matière est conforme aux règlements alimentaires UE n° 10/2011 et FDA CFR 21 177.2600.
-
Boîtier en acier inoxydable pour environnements alimentaires
Disponible pour SQUIX 4 et SQUIX 6.
Les étiquettes sont retirées par l'ouverture sur l'avant.
Pour un changement de consommables, le capot avant est ouvert et l'imprimante est retirée complètement grâce à des rails télescopiques. Le volet est fermé pour le nettoyage avec un jet de vapeur.
Indice de protection IP69K selon la norme EN 60529.
-
-
Logiciels
-
Logiciel d'étiquetage cablabel S3
Avec cablabel S3, cab rassemble la conception d'étiquette, le contrôle de l'impression et la surveillance de tous les systèmes de marquage cab et synchronise ainsi le développement des matériels et des logiciels.
-
Database Connector
Database Connector permet, en mode autonome à travers une connexion réseau, aux imprimantes cab d'accéder directement aux bases de données par ODBC ou OLEDB pour imprimer des étiquettes.
-
Vous avez des questions ?
Demandez maintenant une offre gratuite et sans engagement :
Plus d’informations :
Imprimantes d'étiquettes SQUIX - pour les applications industrielles
Disponible sur YouTube. D'autres vidéos cab sur le canal cab de YouTube.
Autres formats : Imprimantes d'étiquettes SQUIX - pour les applications industrielles (MPEG-4, 218 Mo)
Lecteurs requis :
- Pour WMV : Windows Media Player
- Pour MPEG-4 : VLC Player
Accessoires SQUIX
Voir la vidéo
Vérificateur de codes à barres CC200-SQ pour la vérification des codes linéaires, 2D et empilés
Voir la vidéo
Massicot CSQ 400 disponible pour tous les modèles SQUIX 4 en version de base
Voir la vidéo
Massicot CU
Voir la vidéo
Enrouleur externe ER4 avec alimentation intégrée
Voir la vidéo
Dérouleurs externes EU
Tutoriels vidéos cab SQUIX
Voir la vidéo
SQUIX : insertion des étiquettes en rouleau
Voir la vidéo
SQUIX : insertion des étiquettes en paravent
Voir la vidéo
SQUIX : insertion du ruban
Voir la vidéo
SQUIX : nettoyage de la tête d'impression
Voir la vidéo
SQUIX : nettoyage du rouleau d'impression
Voir la vidéo
SQUIX : remplacement du rouleau d'impression
Voir la vidéo
SQUIX modèle P : enrouler les étiquettes avec l'enrouleur interne
Voir la vidéo
SQUIX modèle P : retirer les étiquettes de l'enrouleur interne
Voir la vidéo
SQUIX modèle P : décoller les étiquettes
Voir la vidéo
SQUIX modèle P : remplacement de l'arête de décollement
Voir la vidéo
SQUIX : installation d'une clé Wi-Fi
Vous avez des questions ?
Demandez maintenant une offre gratuite et sans engagement :
Plus d’informations :
Documentation
-
Catalogues
-
Description Taille Edition Date Langue Imprimantes d'étiquettes SQUIX
PDF - 2.91 MB 03/2024 08/03/2024 Français Programme général marquage produits
PDF - 3.82 MB 07/2023 08/09/2023 Français -
Autres langues
-
Description Taille Edition Date Langue UHF RFID label printers
PX Q | HERMES Q | XD Q | SQUIXPDF - 2.78 MB 04/2024 19/04/2024 English
-
-
-
Manuels d'utilisation
-
Description Taille Edition Date Langue Instructions d'utilisation SQUIX
PDF - 4.13 MB 12/2023 13/12/2023 Français -
Autres langues
-
Description Taille Edition Date Langue Betriebsanleitung SQUIX
PDF - 4.10 MB 12/2023 13/12/2023 Deutsch Bruksanvisning SQUIX
PDF - 4.10 MB 12/2023 13/12/2023 Svensk Bruksanvisning SQUIX
PDF - 4.09 MB 12/2023 13/12/2023 Norsk Driftsvejledning SQUIX
PDF - 4.09 MB 12/2023 13/12/2023 Dansk Gebruiksaanwijzing SQUIX
PDF - 4.10 MB 12/2023 13/12/2023 Nederlands Instrucciones SQUIX
PDF - 4.12 MB 12/2023 13/12/2023 Español Instructions SQUIX
PDF - 4.11 MB 12/2023 13/12/2023 English Instrucţiuni de utilizare SQUIX
PDF - 4.14 MB 12/2023 13/12/2023 Română Instrukcja obsługi SQUIX
PDF - 4.15 MB 12/2023 13/12/2023 Polski İşletim Kılavuzu SQUIX
PDF - 4.14 MB 12/2023 13/12/2023 Türkçe Istruzioni per l’uso SQUIX
PDF - 4.12 MB 12/2023 13/12/2023 Italiano Kasutusjuhend SQUIX
PDF - 4.10 MB 12/2023 13/12/2023 Eesti Käyttöohje SQUIX
PDF - 4.06 MB 12/2023 13/12/2023 Suomi Lietošanas pamācība SQUIX
PDF - 4.19 MB 12/2023 13/12/2023 Latviešu Manual de instruções SQUIX
PDF - 4.13 MB 12/2023 13/12/2023 Português Naudojimo instrukcija SQUIX
PDF - 4.14 MB 12/2023 13/12/2023 Lietuvių Návod k obsluze SQUIX
PDF - 4.14 MB 12/2023 13/12/2023 Čeština Návod na obsluhu SQUIX
PDF - 4.14 MB 12/2023 13/12/2023 Slovenský Navodila za uporabo SQUIX
PDF - 4.13 MB 12/2023 13/12/2023 Slovenščina SQUIX 라벨 프린터 사용 설명서
PDF - 4.42 MB 12/2023 13/12/2023 한국어 Upute za uporabu SQUIX
PDF - 4.18 MB 12/2023 13/12/2023 Hrvatski Üzemeltetési útmutató SQUIX
PDF - 4.14 MB 12/2023 13/12/2023 Magyar Οδηγίες λειτουργίας SQUIX
PDF - 4.18 MB 12/2023 13/12/2023 ελληνικά Инструкция за експлоатация SQUIX
PDF - 4.18 MB 12/2023 13/12/2023 Български Руководство по эксплуатации SQUIX
PDF - 4.17 MB 12/2023 13/12/2023 Pусский คู่มือการใช้งาน SQUIX
PDF - 4.14 MB 12/2023 13/12/2023 ภาษาไทย ラベルプリンターSQUIX取扱説明書
PDF - 4.66 MB 12/2023 13/12/2023 日本語 操作手冊 條碼印表機 SQUIX
PDF - 4.92 MB 12/2023 13/12/2023 繁體字 操作手冊 條碼打印機 SQUIX
PDF - 4.65 MB 12/2023 13/12/2023 简体字
-
-
-
Déclaration UE de conformité
-
Description Taille Edition Date Langue Déclaration UE de conformité SQUIX
PDF - 71 KB 07/2022 15/07/2022 Français -
Autres langues
-
Description Taille Edition Date Langue AB-Uyumluluk Bildirimi SQUIX
PDF - 72 KB 07/2022 15/07/2022 Türkçe Declaração UE de conformidade SQUIX
PDF - 72 KB 07/2022 15/07/2022 Português Declarația UE de conformitate SQUIX
PDF - 71 KB 07/2022 15/07/2022 Română Deklaracja zgodności UE SQUIX
PDF - 72 KB 07/2022 15/07/2022 Polski Dichiarazione di conformità UE SQUIX
PDF - 71 KB 07/2022 15/07/2022 Italiano ELi vastavusdeklaratsioon SQUIX
PDF - 69 KB 07/2022 15/07/2022 Eesti ES atbilstības deklarācija SQUIX
PDF - 72 KB 07/2022 15/07/2022 Latviešu ES atitikties deklaracija SQUIX
PDF - 71 KB 07/2022 15/07/2022 Lietuvių EU Declaration of Conformity SQUIX
PDF - 72 KB 07/2022 02/02/2023 English EU izjava o sukladnosti SQUIX
PDF - 70 KB 07/2022 26/07/2022 Hrvatski EU prohlášení o shodě SQUIX
PDF - 71 KB 07/2022 26/07/2022 Čeština EÚ vyhlásenie o zhode SQUIX
PDF - 72 KB 07/2022 26/07/2022 Slovenský EU-conformiteitsverklaring SQUIX
PDF - 72 KB 07/2022 26/07/2022 Nederlands EU-försäkran om överensstämmelse SQUIX
PDF - 70 KB 07/2022 26/07/2022 Svensk EU-Konformitätserklärung SQUIX
PDF - 73 KB 07/2022 15/07/2022 Deutsch EU-megfelelőségi nyilatkozat SQUIX
PDF - 72 KB 07/2022 26/07/2022 Magyar EU-overensstemmelseserklæring SQUIX
PDF - 71 KB 07/2022 26/07/2022 Dansk EU-samsvarserklæring SQUIX
PDF - 72 KB 07/2022 26/07/2022 Norsk EU-vaatimustenmukaisuusvakuutus SQUIX
PDF - 69 KB 07/2022 26/07/2022 Suomi Izjava EU o skladnosti SQUIX
PDF - 70 KB 07/2022 26/07/2022 Slovenščina Δήλωση συμμόρφωσης ΕΕ SQUIX
PDF - 90 KB 07/2022 26/07/2022 ελληνικά Декларация соответствия требованиям ЕС SQUIX
PDF - 79 KB 07/2022 26/07/2022 Pусский ЕС декларация за съответствие SQUIX
PDF - 77 KB 07/2022 26/07/2022 Български
-
-
-
Description des interfaces
-
Description Taille Edition Date Langue Description de l'interface I/O 24V25-1
PDF - 794 KB 05/2020 01/03/2023 Français Description de l'interface I/O 24V25-4
PDF - 301 KB 05/2023 17/05/2023 Français Description des interfaces I/O 24V25-2 et I/O 24V25-3
PDF - 302 KB 05/2023 17/05/2023 Français -
Autres langues
-
Description Taille Edition Date Langue Interface Description I/O 24V25-1
PDF - 334 KB 05/2020 06/02/2024 English Interface Description I/O 24V25-2 and I/O 24V25-3
PDF - 278 KB 05/2023 06/02/2024 English Interface Description I/O 24V25-4
PDF - 278 KB 05/2023 06/02/2024 English Schnittstellenbeschreibung I/O 24V25-1
PDF - 324 KB 05/2020 01/03/2023 Deutsch Schnittstellenbeschreibung I/O 24V25-2 und I/O 24V25-3
PDF - 265 KB 05/2023 17/05/2023 Deutsch Schnittstellenbeschreibung I/O 24V25-4
PDF - 268 KB 05/2023 17/05/2023 Deutsch
-
-
-
Manuels de configuration
-
Description Taille Edition Date Langue Manuel de configuration imprimantes d'étiquettes cab
à partir du numéro de série 0014089PDF - 2.66 MB 11/2023 13/11/2023 Français Manuel de configuration SQUIX
jusqu'au numéro de série 0014088PDF - 1.71 MB 08/2017 24/02/2021 Français -
Autres langues
-
Description Taille Edition Date Langue Configuration manual cab Label Printers
from SN 14089PDF - 2.58 MB 11/2023 06/03/2024 English Configuration manual SQUIX
up to SN 14088PDF - 1.64 MB 08/2017 03/12/2020 English Konfigurationsanleitung cab-Etikettendrucker
ab SN 14089PDF - 2.60 MB 11/2023 06/03/2024 Deutsch Konfigurationsanleitung SQUIX
bis SN 14088PDF - 1.61 MB 08/2017 03/12/2020 Deutsch
-
-
-
Programmation
-
Description Taille Edition Date Langue Programming Manual JScript X4
for SQUIX, MACH 4S, EOS2, EOS5, XC Q, XD Q, HERMES Q, PX Q, AXON1, AXON 2PDF - 5.27 MB 04/2024 11/04/2024 English Programming Manual abc Basic Compiler
for cab printersPDF - 1.78 MB 04/2023 15/04/2024 English abc Sample programs
ZIP - 67 KB 02/2023 09/03/2023 English Marquage en réseau avec OPC UA
cab et l'usine intelligentePDF - 745 KB 01/2022 01/03/2023 Français -
Autres langues
-
Description Taille Edition Date Langue ZPL Emulation mit cab Drucksystemen
PDF - 497 KB 06/2021 01/03/2023 Deutsch ZPL Emulation with cab printers
PDF - 456 KB 06/2021 26/02/2024 English Brief introduction to cab printer programming
PDF - 7.47 MB 04/2022 02/02/2023 English cab Download Converter (download.exe)
Converts image, font and database files into the JScript download data format.
Install MS Visual C++ 2010 Redistributable if not available on your system.ZIP - 9 KB 2.3 01/03/2023 – cab Remote Control
Remote control of cab systems for label printing / Fernsteuerung von cab Drucksystemen - HERMES Q, SQUIX, PX QZIP - 3.50 MB 2021/07 04/05/2023 English/Deutsch cabPROTECT - Data security in label printing
PDF - 468 KB 10/2023 23/10/2023 English cabPROTECT - Datensicherheit beim Etikettendruck
PDF - 470 KB 10/2023 23/10/2023 Deutsch Kurze Einführung in die cab Druckerprogrammierung
PDF - 7.50 MB 04/2022 12/04/2022 Deutsch Networked labeling with OPC UA
cab and the Smart FactoryPDF - 1.12 MB 03/2019 02/02/2023 English PLC Programmer's Guide HERMES Q, SQUIX, XD Q, PX Q
with label layouts and programming examplesZIP - 16.17 MB 06/2020 02/02/2023 English SPS Programmieranleitung HERMES Q, SQUIX, XD Q, PX Q
mit Etikettenlayouts und BeispielprogrammenZIP - 16.22 MB 06/2020 18/04/2024 Deutsch Vernetzt kennzeichnen mit OPC UA
cab und die intelligente FabrikPDF - 1.13 MB 03/2019 28/01/2021 Deutsch
-
-
-
Manuels de service
-
Description Taille Edition Date Langue Service Manual SQUIX
PDF - 2.75 MB 12/2022 22/12/2022 English -
Autres langues
-
Description Taille Edition Date Langue Serviceanleitung SQUIX
PDF - 2.76 MB 12/2022 22/12/2022 Deutsch
-
-
-
Pièces de rechange
-
Description Taille Edition Date Langue Spare Parts List SQUIX 2
PDF - 1.03 MB 01/2024 04/01/2024 English Spare Parts List SQUIX 4 / SQUIX 4.3
PDF - 2.43 MB 01/2024 09/04/2024 English Spare Parts List SQUIX 6.3
PDF - 1.06 MB 01/2024 04/01/2024 English Spare Parts List SQUIX 8.3
PDF - 1.11 MB 01/2024 04/01/2024 English -
Autres langues
-
Description Taille Edition Date Langue Ersatzteilliste SQUIX 2
PDF - 1.03 MB 01/2024 04/01/2024 Deutsch Ersatzteilliste SQUIX 4 / SQUIX 4.3
PDF - 2.44 MB 01/2024 09/04/2024 Deutsch Ersatzteilliste SQUIX 6.3
PDF - 1.06 MB 01/2024 04/01/2024 Deutsch Ersatzteilliste SQUIX 8.3
PDF - 1.12 MB 01/2024 04/01/2024 Deutsch
-
-
-
Schémas des consommables
-
Description Taille Edition Date Langue Schémas de mise en place des consommables SQUIX 2
Ouvrez le fichier avec Adobe Reader afin de sélectionner le type de consommables pour obtenir le schéma de mise en place correspondantPDF - 213 KB 11/2018 24/05/2023 Français Schémas de mise en place des consommables SQUIX 4
Ouvrez le fichier avec Adobe Reader afin de sélectionner le type de consommables pour obtenir le schéma de mise en place correspondantPDF - 496 KB 11/2018 24/05/2023 Français Schémas de mise en place des consommables SQUIX 6.3
Ouvrez le fichier avec Adobe Reader afin de sélectionner le type de consommables pour obtenir le schéma de mise en place correspondantPDF - 222 KB 11/2018 24/05/2023 Français -
Autres langues
-
Description Taille Edition Date Langue Einlegeschema SQUIX 2
Öffnen Sie die Datei im Adobe Acrobat Reader, um interaktiv die Schemas an die konkrete Anwendung anzupassen.PDF - 212 KB 11/2018 24/05/2023 Deutsch Einlegeschema SQUIX 4
Öffnen Sie die Datei im Adobe Acrobat Reader, um interaktiv die Schemas an die konkrete Anwendung anzupassen.PDF - 477 KB 11/2018 24/05/2023 Deutsch Einlegeschema SQUIX 6.3
Öffnen Sie die Datei im Adobe Acrobat Reader, um interaktiv die Schemas an die konkrete Anwendung anzupassen.PDF - 211 KB 11/2018 24/05/2023 Deutsch Feed Path Scheme SQUIX 2
Open the file in Adobe Acrobat Reader to interactively adapt the schemas to the specific application.PDF - 217 KB 11/2018 24/05/2023 English Feed Path Scheme SQUIX 4
Open the file in Adobe Acrobat Reader to interactively adapt the schemas to the specific application.PDF - 486 KB 11/2018 24/05/2023 English Feed Path Scheme SQUIX 6.3
Open the file in Adobe Acrobat Reader to interactively adapt the schemas to the specific application.PDF - 222 KB 11/2018 24/05/2023 English
-
-
-
Manuels périphériques
-
Autres langues
-
Déclarations UE de conformité - périphériques
-
Autres langues
-
Pièces de rechange périphériques
-
Description Taille Edition Date Langue Cutter CSQ 401 / CSQ 402 - Spare Parts List
PDF - 286 KB 03/2023 24/04/2023 English Cutter CU200 / CU400 / CU600 / CU800 - Spare Parts List
PDF - 228 KB 09/2022 06/02/2023 English External Rewinder ER1, ER2, ER3 for SQUIX - Spare Parts List
PDF - 440 KB 09/2022 13/09/2022 English External Rewinder ER4, ER6, ER8 - Spare Parts List
PDF - 718 KB 09/2022 13/09/2022 English External Unwinder EU4, EU6, EU8 - Spare Parts List
PDF - 263 KB 03/2024 27/03/2024 English Perforation Cutter PCU400 - Spare Parts List
PDF - 281 KB 10/2018 06/02/2023 English Perforation Cutter PSQ403 - Spare Parts List
PDF - 309 KB 04/2023 24/04/2023 English Stacker with Cutter ST400 - Spare Parts List
PDF - 502 KB 10/2018 06/02/2023 English -
Autres langues
-
Description Taille Edition Date Langue Externer Abwickler EU4, EU6, EU8 - Ersatzteilliste
PDF - 264 KB 03/2024 27/03/2024 Deutsch Externer Aufwickler ER1, ER2, ER3 für SQUIX - Ersatzteilliste
PDF - 445 KB 09/2022 12/09/2022 Deutsch Externer Aufwickler ER4, ER6, ER8 - Ersatzteilliste
PDF - 698 KB 09/2022 12/09/2022 Deutsch Perforationsmesser PCU400 - Ersatzteilliste
PDF - 300 KB 10/2018 03/12/2020 Deutsch Perforationsmesser PSQ403 - Ersatzteilliste
PDF - 313 KB 04/2023 12/04/2023 Deutsch Schneidemesser CSQ 401 / CSQ 402 - Ersatzteilliste
PDF - 290 KB 03/2023 10/03/2023 Deutsch Schneidemesser CU200 / CU400 / CU600 / CU800 - Ersatzteilliste
PDF - 231 KB 09/2022 13/09/2022 Deutsch Stapler mit Schneidemesser ST400 - Ersatzteilliste
PDF - 505 KB 10/2018 03/12/2020 Deutsch
-
-
-
Rapports d'applications
-
Description Taille Edition Date Langue Mittelstand 4.0 roadshow: Label printers and dispensers qualify for future technologies
PDF - 1.57 MB 02/2022 09/02/2022 English Mittelstand 4.0-Roadshow: Etikettendrucker und -spender befähigen zu Technologien von morgen
PDF - 1.98 MB 02/2022 09/02/2022 Deutsch
-
-
Divers
-
Description Taille Edition Date Langue Safety Data Sheet Special Cleaner for Glass and Plastic GR1N
PDF - 65 KB 08/2017 02/02/2023 English Safety Data Sheet Special Rubber Cleaner WR1
PDF - 76 KB 12/2017 02/02/2023 English Sicherheitsdatenblatt Spezial Glasreiniger und Kunststoffreiniger GR1N
PDF - 156 KB 06/2017 25/08/2022 Deutsch Sicherheitsdatenblatt Spezial-Gummiwalzen-Reiniger WR1
PDF - 173 KB 06/2017 25/08/2022 Deutsch
-
Modèles CAO 3D
Les fichiers sont disponibles au format STEP pour les logiciels de CAO.
Une visionneuse gratuite est disponible ici :
VariCAD Viewer (site externe).
Sélectionner le modèle souhaité et cliquer sur le lien. Un bref enregistrement sera alors requis. Les informations saisies ne sont destinées qu'à cab en accord avec notre déclaration de confidentialité et ne seront pas transmises à des tiers. Vous recevrez ensuite un e-mail avec un lien permettant de télécharger le modèle choisi.
Adobe® Reader® vous permet de visualiser les fichiers au format PDF.
Télécharger la version actuelle d'Adobe Reader
Vous avez des questions ?
Demandez maintenant une offre gratuite et sans engagement :
Plus d’informations :
Logiciels & Pilotes
-
Firmware
-
Description Taille Edition Date Langue cabFirmwareUpdater
Windows 32 & 64 bit (starting from Vista)ZIP - 16.54 MB 3.11.0.0 07/09/2023 – Firmware X4
Firmware SQUIX | EOS2 | EOS5 | MACH 4S | XD Q | XC Q | HERMES Q | PX Q | AXONZIP - 51.18 MB 5.44.2 14/03/2024 – Release Notes Firmware X4
TXT - 98 KB
5.00 - 5.44.2 14/03/2024 –
-
-
Firmware périphériques
-
Description Taille Edition Date Langue Firmware CSQ 401, CSQ 402, PSQ 403
ZIP - 52 KB V3.8.0 29/09/2023 – Firmware I/O 24V25-2, I/O 24V25-3, I/O 5V15-2 and I/O 5V15-3
ZIP - 23 KB V3.2.0 29/09/2023 –
-
-
Pilotes
-
Description Taille Edition Date Langue cab Windows Driver NEW
Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022 - 64BitZIP - 22.19 MB 1.3.0.0 21/02/2024 – cab Windows Driver ARCHIV
Vista, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019 - 32/64 Bit CERTIFIEDZIP - 9.37 MB 5.3.03 21/02/2024 – cab MAC OS Driver
Apple® Mac OS 10.15 - 14.2ZIP - 2.97 MB 1.46 28/03/2024 – cab MAC OS X Driver
Apple® Mac OS X 10.6 - 10.14ZIP - 5.82 MB 1.46 22/08/2023 – cab Linux x86 - 32 Bit Driver
CUPS Linux Intel 32bit Driver (min. CUPS 1.2)GZ - 2.81 MB 1.46 22/08/2023 – cab Linux x86 - 64 Bit Driver
CUPS Linux Intel/AMD 64bit Driver (min. CUPS 1.2)GZ - 2.80 MB 1.46 22/08/2023 – cab Linux Armv7 - 32 Bit Driver
CUPS Linux Armv7 32bit Driver RPi 2/3/4 (min. CUPS 1.2)GZ - 2.80 MB 1.46 21/02/2024 – cab Linux Armv8(aarch64) - 64 Bit Driver
CUPS Linux Armv8 64 Bit Driver RPi 3/4 (min. CUPS 1.2)GZ - 2.80 MB 1.46 22/08/2023 – cab Windows Driver NEW Release Notes
TXT - 4 KB
1.2.1.20 - 1.3.0.0 21/02/2024 –
-
-
Logiciels
-
Description Taille Edition Date Langue cablabel S3 Lite (Free)
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022ZIP - 67.32 MB 1.4.0.6 19/07/2023 – cablabel S3 Pro
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022ZIP - 67.76 MB 1.4.0.6 19/07/2023 – cablabel S3 Print
Windows Vista, 7, 8, 10, 11, Server 2008, 2008 R2, 2012, 2012 R2, 2016, 2019, 2022ZIP - 57.10 MB 1.4.0.6 19/07/2023 – Database Connector
Windows 32 & 64 bitZIP - 10.93 MB 4.3.0.1 02/06/2023 –
-
Adobe® Reader® vous permet de visualiser les fichiers au format PDF.
Télécharger la version actuelle d'Adobe Reader
Vous avez des questions ?
Demandez maintenant une offre gratuite et sans engagement :
Plus d’informations :
