MACH4 - pour un faible encombrement et des tirages limités

L'imprimante d'étiquettes pour un large domaine d'utilisation

La MACH4 possède toutes les fonctions de l'imprimante industrielle éprouvée A4+. Les consommables sont facilement chargées par l'avant. Ainsi, il n'y a besoin que d'un minimum d'espace. En option, la MACH4 peut être équipée d'un module de lecture/écriture RFID.

Elle possède toutes les fonctions d'une imprimante industrielle de qualité avec un large domaine d'utilisation. La mécanique d'impression ainsi que son habillage sont conçus avec des matériaux de haute qualité et sont parfaitement adaptés entre eux. Simple et confortable à l'utilisation, associée à une fiabilité à toute épreuve, telles étaient les priorités lors de la conception.

L'afficheur de grande taille offre la meilleure lisibilité avec son fond blanc rétro-éclairé. Le pavé de navigation avec sa touche « Entrée » contribue à une utilisation intuitive et n'affiche que les fonctions disponibles.

Le guidage centré des étiquettes et du ruban réduit les réglages et garanti l'homogénéité de l'impression. La carte électronique High-Tech intègre de série les ports les plus usuels ce qui permet tous types de connexion.

Vue d'ensemble MACH4

B avec arête d'arrachage

Pour l'arrachage les étiquettes doivent avancer d'au moins 30 mm hors de l'imprimante.

Imprimante d'étiquette MACH4 B
Mode d'impression Transfert thermique / Thermique direct
Résolution (dpi) 203 300 600
Vitesse d'impression jusqu'à (mm/s) 200 200 100
Largeur d'impression jusqu'à (mm) 104 105,6 105,6

P avec arête d'arrachage et pré-décollement

La hauteur d'étiquette pour le pré-décollement varie entre 20 et 200 mm.

Imprimante d'étiquettes MACH4 P
Mode d'impression Transfert thermique / Thermique direct
Résolution (dpi) 203 300 600
Vitesse d'impression jusqu'à (mm/s) 200 200 100
Largeur d'impression jusqu'à (mm) 104 105,6 105,6

C avec arête d'arrachage et massicot

Les étiquettes ou le papier continu sont coupés à partir de 12 mm de hauteur.

Imprimante d'étiquettes MACH4 C
Mode d'impression Transfert thermique / Thermique direct
Résolution (dpi) 203 300 600
Vitesse d'impression jusqu'à (mm/s) 200 200 100
Largeur d'impression jusqu'à (mm) 104 105,6 105,6

Option

RFID

Module de lecture/écriture RFID

En option, les imprimantes MACH4 peuvent être équipées d'un module RFID permettant la lecture et l'écriture des transpondeurs des smart labels de 13,56 MHz d'après la norme ISO 15693.

Vidéo de la MACH4

Vidéo de la MACH4 sur YouTube Voir la vidéo

MACH4 C avec arête d'arrachage et massicot


Enrouleur externe ER4

pour rouleaux de diamètre max. 210 mm.

Accessoires optimaux pour une utilisation maximale

Catalogue général cab

Le marquage produits de l'avenir - made in Germany.

Voir le catalogue (PDF: 2,1 Mo)

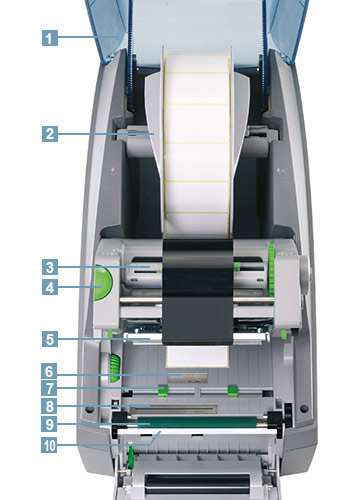

Fonctions de la MACH4

1. Capot avec grande fenêtre de contrôle

Il s'ouvre très largement. Son mécanisme d'amortissement permet une fermeture douce. La quantité d'étiquettes restante est visible en permanence.

2. Support de rouleau

Le rouleau d'étiquettes est placé sur le support et centré automatiquement. Des rouleaux de laizes différentes peuvent être mis en place très rapidement.

3. Dérouleur et enrouleur de ruban transfert

Le ruban transfert se glisse sur l'axe monté sur ressorts et se centre à l'aide du guide de centrage. L'introduction dans le mécanisme d'impression est simple et confortable.

4. Mécanisme d'impression

Il se déverrouille à l'aide d'un simple bouton. Son ouverture est très large ce qui permet un accès simplifié.

5. Impression en 203, 300 ou 600 dpi

Les têtes d'impression se changent de 203 en 300 dpi en un tour de main. La reconnaissance du type de tête est automatique.

6. Cellule de détection d'étiquettes

Fixée en position centrale pour la détection de début d'étiquette et de fin de rouleau. Pour plusieurs étiquettes de front, la cellule peut être déplacée latéralement.

7. Guide d'étiquettes

Le réglage de la largeur et le centrage s'effectuent à l'aide de la molette située sur la gauche.

8. Cellule réflexe

Le début d'étiquette, les marques d'impression ainsi que les perforations sont détectés par cette cellule réflexe amovible.

9. Rouleau d'impression

Le changement ainsi que le nettoyage du rouleau d'impression se fait aisément.

10. Pré-décollement

Le support d'étiquettes est guidé vers le bas derrière le panneau de commande. L'étiquette est désolidarisée du support par le passage sur l'arête de pré-décollement.

Mode autonome

Impression d'étiquettes lorsque les appareils sont déconnectés du système hôte.

En savoir plus sur l'impression sans ordinateur

Intégration des imprimantes d’étiquettes cab

Connexion des imprimantes d’étiquettes avec d’autres périphériques ou réseaux pour le contrôle et la surveillance.

En savoir plus sur l'intégration des imprimantes cab

standard Standard     Option

Imprimante d'étiquettes MACH4
Tête d'impression
Mode d'impression Transfert thermique standard standard standard
Mode d'impression Thermique direct standard standard -
Résolution (dpi) 203 300 600
Vitesse d'impression jusqu'à (mm/s) 200 200 100
Largeur d'impression jusqu'à (mm) 104 105,6 105,6
Matières
Étiquettes ou support continu sur rouleau ou en paravent : Papier, carton, textile, synthétiques tels que PET, PE, PP, PVC, PU, Acrylate, PI
Épaisseur (mm) / Grammage (g/m2) 0,055 – 0,8 / 60 – 200
Largeur des étiquettes1) (mm) 6 – 116
Largeur du support ou de la matière continue (mm) 25 – 120 / à partir de 0,4 mm d'épaisseur 5 – 120
Hauteur des étiquettes1) (mm) 5 – 4500
Hauteur des étiquettes si pré-décollement1) à partir de (mm) 20
Hauteur de la matière si massicotage1) à partir de (mm) 12
Rouleau diamètre extérieur jusqu'à (mm) 205
Rouleau diamètre mandrin (mm) 38 – 100
Rouleau sens d’enroulement intérieur ou extérieur
Ruban transfert
Encrage intérieur ou extérieur
Diamètre rouleau jusqu'à (mm) 72
Diamètre mandrin (mm) 25
Longueur variable jusqu'à (m) 360
Largeur2) bis mm 114
Dimensions imprimante
Hauteur x profondeur x largeur (mm) 312 x 435 x 240
Poids (kg) 6
Cellule de détection d'étiquettes
Par transparence : pour bords avant d'étiquettes, encoches ou fin de matière
Position : centrée ou décalée de 10 mm vers la gauche
Réflexe par le dessous3): pour bords avant d'étiquettes, encoches ou marques noires
Position : centrée, réglable de 56 mm vers la gauche ou 10 mm vers la droite
Électronique
Processeur high speed 32 bits ColdFire / Fréquence (MHz) 266
Mémoire vive RAM (Mo) 64
Mémoire flash IFFS (Mo) 8
Emplacement pour carte mémoire Compact Flash Type I standard
Emplacement pour carte Wireless LAN (Wi-Fi) standard
Mémoire pour horloge temps réel avec impression date et heure, sauvegarde des paramètres imprimante hors tension
Signal d'avertissement : Buzzer acoustique en cas d'erreur
Interfaces
Parallèle centronics bidirectionnel IEEE 1284
Série RS232 C 1.200 à 230.400 bauds / 8 bits standard
USB 2.0 High Speed esclave pour connexion PC standard
Ethernet 10 / 100 Base T, LPD, impression RawIP, impression ftp, DHCP, HTTP, FTP, SMTP, SNMP, TIME, Zeroconf, mDNS, SOAP standard
Série RS422, RS485 1.200 à 230.400 bauds / 8 bits
Carte WLAN 802.11b/g WEP / WPA PSK (TKIP)
2 x USB maître pour contrôle à distance, clavier, lecteur de codes à barres, clé de service, clé USB
Fonctionnement
Alimentation 100 – 240 V ~ 50 / 60 Hz, PFC
Puissance max. 300 W
Température/Humidité : fonctionnement +5 – 40°C/10 – 85 %, sans condensation
Température/Humidité : stockage +0 – 60°C/20 – 80 %, sans condensation
Température/Humidité : transport -25 – 60°C/20 – 80 %, sans condensation
Certifications CE, FCC classe A, CB, CCC, UL

  1. L'impression est tributaire des dimensions, de la matière et de la nature de l'adhésif de l'étiquette. Pour les applications spécifiques il est nécessaire d'effectuer au préalable des tests et une validation.
  2. Pour éviter les plis de ruban, la largeur du ruban doit être en rapport avec la largeur de l'étiquette.
  3. Cellule réflexe par le dessous non disponible avec l'option RFID.



standard Standard     Option
Matériel spécifique MACH4
2.1 Enrouleur externe ER4
2.2 Dérouleur d'étiquettes
2.3 Axes pour ruban transfert
2.5 Carte mémoire
2.6 Clavier standard USB
Interfaces
3.1 Interface parallèle centronics
3.2 Interface série RS422/RS485
3.3 Labelbox – I/O-Box
3.4 Carte WLAN (Wi-Fi) 802.11 b/g
Câbles
4.1 Câble série RS232 C
4.2 Câble Ethernet CAT 5e
Logiciels
11.4 Database Connector standard
11.6 Network Manager standard
11.7 cablabel S3 Lite standard
  cablabel S3 Pro
  cablabel S3 Print
11.10 Manuel de programmation
