Separador de PCBs MAESTRO 4S

Separación de placas de circuitos con ranura de rebajo sin esfuerzos

El separador MAESTRO 4S permite separar placas de circuitos de pequeño y gran tamaño de forma rápida, económica y sin esfuerzos. Al pasar una sola vez por la ranura de rebajo pueden dañarse componentes sensibles situados cerca de la misma debido a las tensiones de tracción y compresión. El segundo paso por la ranura de rebajo regulando al mismo tiempo la distancia de la cuchilla minimiza en gran medida las tensiones de tracción y compresión. Esto mejora considerablemente la calidad de las placas de circuitos con componentes montados.


Las características más importantes

  • La distancia de la cuchilla se indica en el panel de control y se ajusta mediante un motor.
  • Puede guardar hasta nueve programas.
  • Material de las placas de circuitos FR4 y aluminio
  • La longitud de separación se ajusta de forma continua mediante interruptores de fin de carrera.
  • El rendimiento de corte se muestra para poder realizar el mantenimiento preventivo de la cuchilla.

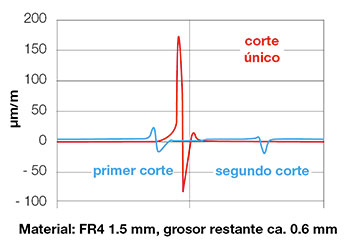

Diagrama

Para la separación de aluminio, con MAESTRO 4S recomendamos utilizar la cuchilla giratoria FR4 con ajuste de cuchilla especial. Más información en el  manual de instrucciones.

Las placas de circuitos de aluminio se fabrican con diferentes aleaciones. Para optimizar la geometría de corte y calibrar la cuchilla giratoria recomendamos incluir en el pedido placas de circuitos modelo.

Ajuste de la Guía Superior (en inglés)

En este video Tutorial Nosotros mostramos paso a paso como ajustar las guías superiores y el recorrido de la navaja de corte en la Maestro 4S

  Ver vídeo

 Mas Videos Tutoriales de la Maestro 4S (en inglés)



Datos técnicos 4S/450 4S/600
Principio de separación Lado de montaje: cuchilla giratoria
Lado de soldadura: cuchilla lineal
Proceso de separación carrera optimizada con motor
Velocidad de separación 300/500 mm/s conmutable
Material FR4, aluminio
Altura de componente Lado de soldadura - montaje hasta 34 mm
Longitud de separación continua hasta 450 mm hasta 600 mm
Profundidad de la mesa de colocación 200 mm
Programación
Señal de inicio Desplazamiento a la posición de inicio
Programas 9
Pasos de separación 1–5
Distancia entre cuchillas desde 0,9 mm hasta 0,05 mm
Botón con llave Desbloqueo de la selección de programa
Indicación del rendimiento hasta 99 km
DEL Reinicio de los cortes
Interruptor de red CON./DESC.
Interruptor de pedal    INICIO del proceso de separación
Interruptor de seguridad PARADA DE EMERGENCIA
Tensión 100–240 V~ 50/60 Hz
Nivel de presión sonora emitido LpA <70 dB (A)
Temperatura / humedad operación
Temperatura / humedad almacenamiento
Temperatura / humedad transporte
  +5-40° C / 10-85 % no condensante
  +0-60° C / 20-80 % no condensante
- 25-60° C / 20-80 % no condensante
Peso 38 kg 46 kg
Altura x profundidad 434 x 425 mm
Anchura 702 mm 852 mm
Autorizaciones CE, FCC class A



Altura máxima de componente en la ranura de rebajo. Altura de componente
Aumento de la medida exterior tras la separación. típico 0,2 mm

fresados

La ranura de rebajo puede estar interrumpida mediante fresados

Si sobresale algún componente es necesario prescindir de la cuchilla lineal.
Consultar en caso necesario.
sobresale algún componente

Cinta de transporte

La cinta de transporte permite depositar individualmente las placas de circuitos y transportarlas hacia el lateral.

La velocidad se adapta al tamaño de las placas de circuitos. Una barrera de luz situada en el extremo detecta las placas de circuitos que llegan y detiene la cinta de transporte.

Datos técnicos 450 600
Material de la cinta de transporte antiestático
Dirección de desplazamiento de la cinta hacia la derecha
Velocidad de la cinta 5, 6, 7, 8, 9 m/min.
Barrera de luz activable para detener la cinta
Altura de separación respecto a la cuchilla lineal 5 - 17 mm
Profundidad máxima de la placa de circuitos 200 mm
Peso 14 kg
Anchura de la cinta 170 mm
Longitud 1200 mm 1350 mm
Autorizaciones CE, FCC class A

Ajuste de las cuchillas

Para permitir la separación sin esfuerzos y una vida útil prolongada es necesario guiar de forma precisa la cuchilla giratoria y lineal a lo largo de toda la longitud de separación. Para ajustar y controlar regularmente que las cuchillas se encuentran paralelas se monta un dispositivo de medición en la mesa de trabajo.

Tutoriales de Videos cab

Adjustment of the upper guide on MAESTRO 4S Play

Ajuste de Guías Superiores y modificación de recorrido de corte en Maestro 4S

Changing the lower blade on MAESTRO 4S Play

Cambio de navaja Inferior lineal en Maestro 4S

Changing the upper blade on MAESTRO 4S Play

Cambio de navaja Superior Circular en Maestro 4S
