THS+ Lasertypenschildhandling

THS+ LogoTHS+ für flache Teile wie Typenschilder oder Matten

Mit dem Lasertypenschildhandling THS+ werden flache Teile wie Typenschilder oder Kennzeichnungsmatten aus Kunststoff und Metall dauerhaft gekennzeichnet.

Anwendungen sind Schilder für Motoren, Pumpen, Schaltschränke etc., bei denen die Beschriftung auch in rauer Umgebung nach Jahren noch gut lesbar sein muss.

8.1, 9.1

Lasertypenschildhandling THS+vergrößern

Es werden zwei Gehäusetypen geliefert

Typ 1 "THS+Basic"
Die Schilder oder sonstige flache Teile bis 4 mm Dicke werden einzeln in eine Matrize eingelegt, bei Start motorisch eingezogen, beschriftet und automatisch ausgeworfen.

Typ 2 "THS+M"
Die Schilder sind in einem Magazin gestapelt. Das jeweils obere wird beschriftet und anschließend automatisch ausgeworfen.

Zubehör

8.2 Kundenspezifischer Werkstückträger für THS+Basic

9.2 Kundenspezifisches Magazin für THS+M

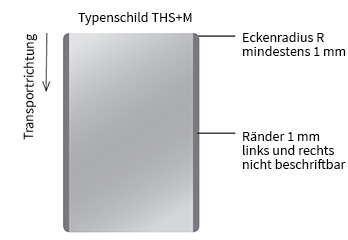

THS+M Detail

Übersicht: Welche Module können in die einzelnen Laserbeschriftungssysteme integriert werden?

Faserlaser FL+ Serie

Variable Beschriftung in hervorragender Qualität.

Präzise, schnell, wirtschaftlich

Showcase Hannover Messe

cab Faserlaser beschriften 'smarte' Schlüsselanhänger.

Live auf dem Messestand von SAP

  8.1 9.1
  Lasertypenschildhandling THS+Basic THS+M
Arbeitsraum HxBxT mm 10x120x120 -
Typenschild BxH min. mm - 40x40
Typenschild BxH max. mm - 110x90
Positioniergenauigkeit mm ±0,2
Handling motorisch Linearschlitten Magazin
Schilder 0,5 mm Stück 1 100
Für Planfeldobjektiv Typ 160.1
Beschriftungsfeld BxH max. mm 112x112 110x88
Arbeitsabstand mm 202
Schilddicke max. mm 4 0,5-1,0
Werkstückgewicht max. kg 0,5 0,1
Maße und Gewicht
HxBxT mm 299x176x340
Laserschutzfenster HxB mm 100x98
Saugstutzen Ø mm 50
Gewicht kg 14
Betriebsdaten
Spannung/Frequenz 100-240 VAC ~ 50/60 Hz
Netzschalter EIN/AUS
Temperatur/Luftfeuchtigkeit Betrieb 5-40°C / 10-85% nicht kondensierend
Temperatur/Luftfeuchtigkeit Lager 0-60 °C / 20-80 % nicht kondensierend
Temperatur/Luftfeuchtigkeit Transport –25-60 °C / 20-80 % nicht kondensierend
Laserschutzklasse EN60825-1 Klasse 1
Zulassung CE
Bedienfeld THS+Basic THS+M
Taster beleuchtet Schublade AUF/ZU
Autostart
Synchronisieren/
Auswurf manuell
Schalter Not-Halt
Überwachung
Sicherheitskreise Geschlossen
Linearschlitten Position -
Magazin - Position
Typenschild In Beschriftungsposition
Schnittstellen
Interlock/E-Stop FL+
Digitale I/O FL+
Absaug- und Filteranlage AF1.1
