最新科技創舉, 真正符合性價比的操作簡易機種

新款的EOS系列機種主要的特點為市面上第一款以觸控式螢幕為操作介面的條碼印表機。只需按下螢幕上的按鍵圖案即可輕易地重新讀取既有標籤檔案、輸入資料並列印出標籤，而不需要連結電腦！完整的標籤檔案可儲存於USB隨身碟或EOS印表機的內部儲存記憶體中。

EOS1及EOS4的差別在於尺寸體積不同。較大的EOS4為大尺寸標籤紙捲提供了更多空間，紙捲直徑可達8吋；且所有標籤皆可自動置中。兩款皆提供200dpi及300dpi列印解析度選擇。此外，在一般使用下不需工具即可快速更換零件。

每台條碼打印機出貨皆內附windows驅動程式及標籤編輯軟體cablabel R2+。

Type B 含撕紙板

標籤需吐出至少30mm以上以便進行撕離。

• zoom in

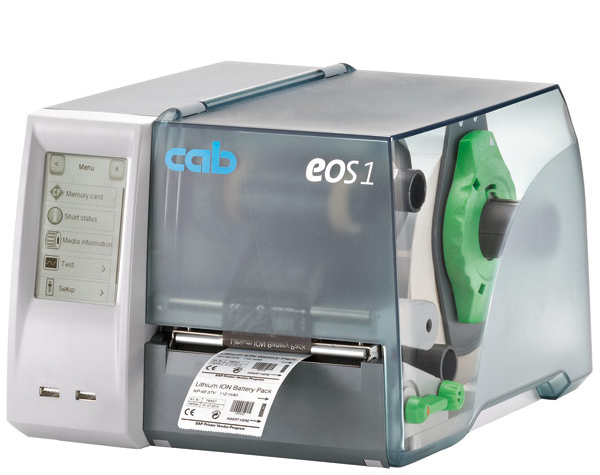

  EOS1 Type B 撕紙板

  適用於最大標籤直徑155mm Ø



• zoom in

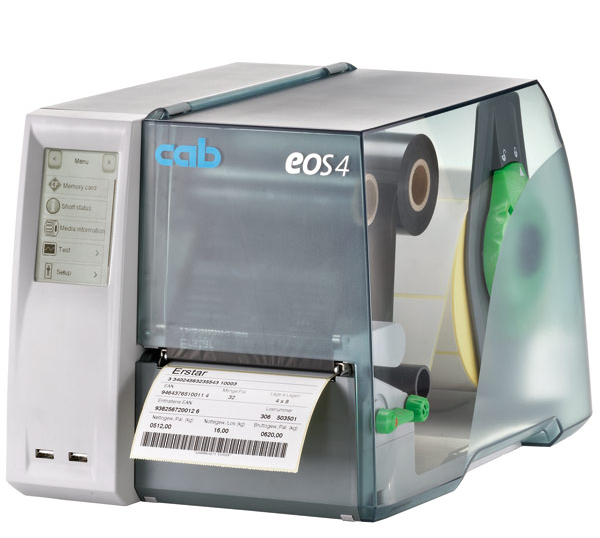

  EOS4 Type B 撕紙板

  適用於最大標籤直徑210 mm Ø



Type C 含裁刀

標籤及連續式標籤可裁切高度 10 mm

• zoom in

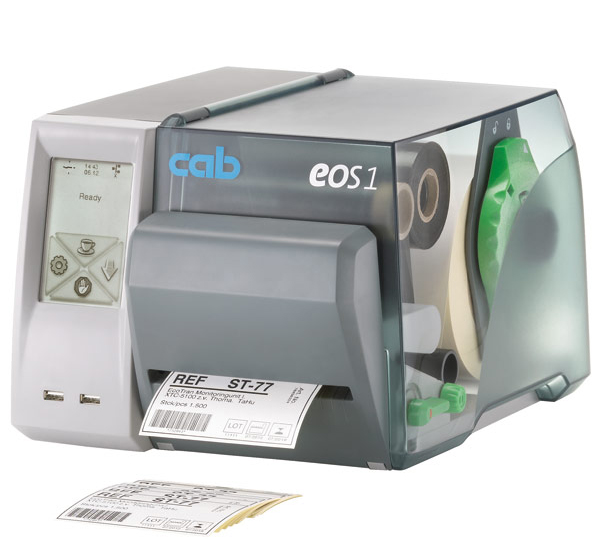

  EOS1 Type C 裁刀版

  適用於最大標籤直徑155 mm Ø



• zoom in

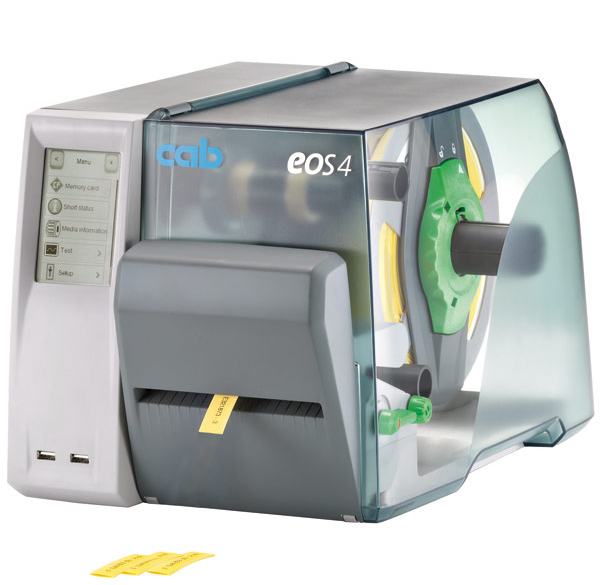

  EOS4 Type C  裁刀版

  適用於最大標籤直徑210 mm Ø



Type P 含標籤自動剝離功能 (in preparation)

• 僅適用於 EOS4
  標籤剝離高度限制:  20 - 200 mm

• zoom in

  EOS4 Type P 含標籤自動剝離功能(in preparation)

  適用於最大標籤直徑210 mm Ø.



影片示範: EOS1 - 真正符合性價比的操作簡易機種

• 影片示範

  cab EOS1

  真正符合性價比的操作簡易機種

主要特色

• 新款 EOS 系列結合了工業型條碼機的所有功能且便於操作。

EOS1 標籤紙卷直徑最大可至155mm 適合小型工作空間

EOS4 標籤紙卷直徑最大可至210mm 其他規格同EOS1

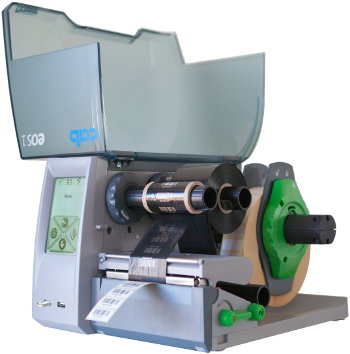

• 在LCD觸控面板下方，多設置了2個USB插槽，可用以連接鍵盤、掃瞄器及USB隨身碟等儲存裝置。
• 大而清晰的觸控螢幕讓您操作更簡便。
• 可單機操作，不需透過電腦，直接經由鍵盤輸入您的標籤資料即可列印出標籤，操作省時方便。
• 伴隨著高科技化的應用，EOS的智能型印字頭與高效率的電供裝置特別能夠節省能源，也更環保。
• EOS外殼由高級ABS半合成化合物製成的半透明外殼，外型與完善的功能完美批配。
• cab標籤編輯軟體cablabel R2+支援所有條碼機的功能。

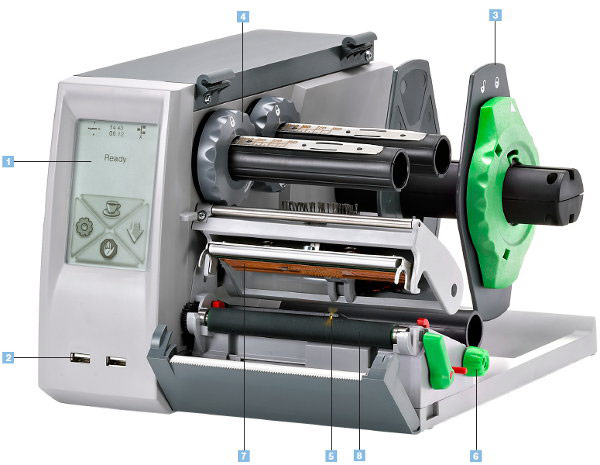

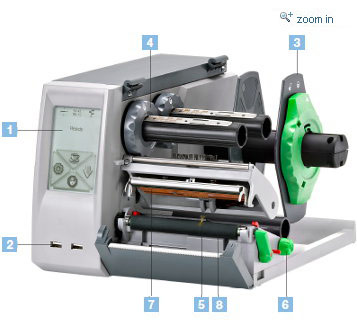

產品規格

1.觸控螢幕 – LCD顯示面板

顯而易見有了此設計讓條碼機更便於操作。

2. 多設置了2個USB插槽

單機操作下用以連接鍵盤及隨身碟,也可用以做為service key的測試插槽。

3. 標籤捲紙器

標籤捲軸置入,旋緊時標籤會自動置中。

4. 碳帶固定軸

用以調整碳帶寬度。

5. 間距或反射式標籤感應器

以紅色開關的零件軸調整感測器定位;LED燈顯示定位設定, 顏色及亮度感測器需向我司洽詢。

6. 標籤導引

利用綠色旋鈕可用以調整列印區域寬度。

7. 列印解析度 203 or 300 dpi

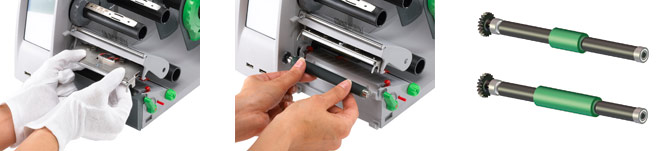

印字頭易於拆卸，方便使用者清潔及更換。

8. 滾軸

不需透過工具即可輕易拆裝以便於清潔及更換。當列印非常窄的標籤時，我們強烈建議使用窄型滾軸寬度25或 50 mm 以避免印字頭在滾軸上的磨耗。可確保更佳的列印效果及增加印字頭的使用壽命。

.

條碼印表機	EOS1 / EOS4
印字頭
列印模式	熱轉/熱感
列印解析度 dpi	203 / 300
最大列印寬度 mm	108 / 105,7
列印速度 mm/s	30, 40, 50, 75, 100, 125
標籤1) 其他摺疊式捲狀
	厚度 mm	寬度 mm	高度 mm
標籤: 銅板紙, 吊牌卡紙, 紡織業水洗標, 塑膠材質如 PET, PE, PP, PVC, PU, acrylate, PI	0,055 - 0,7	single row 10 - 116   multi row 5 - 116	6 - 1000
標籤: carrierpaper 60 - 110 g/m2	0,055 - 0,10	25 - 120	endless
高度 x 深度 x 寬度 mm		189 x 322 x 253	245 x 412 x 264
重量 kg		5

標籤感測器

間距式感測器可針測標籤前緣或打孔標記及標籤尾端

反射式感測器由上向下/由下向上偵測已列印之標記

由中至左邊間距: 0 - 58 mm

電子

處理器 high speed 32 Bit clock rate: 400 MHz

RAM: 64 MB

Memory IFFS: 16 MB Flash

即時時鐘, 列印時間及日期, 當機資料儲存

發生錯誤情況時的信號聲

傳輸介面

序列埠RS232C 1.200 up to 230.400 Baud/8Bit (選配)

USB 2.0 full speed slave for PC connection

Ethernet 10 / 100 Base T, LPD, RawIP-Printing, ftp-Printing, DHCP, HTTP, FTP, SMTP, SNMP, TIME, Zeroconf, mDNS, SOAP

無線網卡WLAN USB Stick 54 Mbps (選配)

奈米藍牙USB 連接器 V2.1 (選配)

USB 插槽 : 可供鍵盤、掃瞄槍、 記憶卡隨身碟或service key

1組 x 在機器背面, 連接供電最大500 mA
2組 x 前方觸控面板下方, 連結供電最大至100 mA

操作面板
觸控螢幕面板160 x 255 pixels 含背光
螢幕尺寸(對角線測量長度):  96 mm
操作功能: 前進, 暫停, 取消, 選單, 輸入, 數值(如張數,序號輸入)

裁刀

最小裁切長度 10 mm

每分鐘可裁切數:  200

可監控裁刀轉動, 最後位置尚未到達

剝籤自動剝離功能 只適用於EOS4

透過控制按鈕請求列印及剝離
移除標籤後自動列印及剝離

監控: 間距圖像感測器, 標籤剝離定位

操作資訊

電源供應 100 – 240 V ~ 50 / 60 Hz, PFC

耗電量 省電模式 1,8 W / 標準 45 W / 最大耗電 100 W

溫度 / 溼度:
操作: + 5 – 40°C / 10 – 85% not condensing
儲放: + 0 – 60°C / 20 – 80% not condensing
運送: – 25 – 60°C / 20 – 80% not condensing

認證: CE, FCC class A, CB, CCC, UL

1.  外掛回卷器 EOS / 400

外掛回卷器可使EOS1條碼印表機處理標籤紙捲最大至直徑為 400 mm的紙捲.







2. USB 隨身碟

在單機操作模式下, USB隨身碟可儲存標籤格式即時列印標籤檔案。

3. 微型鍵盤

外接介面: USB, 鍵盤數: 86,  長 x寬  mm: 282 x 132
Cherry G84-4100





4. RS232C 傳輸線

長度 1,5 m



5. USB 無線網卡54 Mbps





6. 奈米藍芽USB傳輸器 V2.1







以上外接裝置皆符合 CE標準，並僅限於cab測試或建議使用下得以擔保此功能正常運作。

Video: EOS1 - 真正符合性價比的操作簡易機種

Powered by YouTube. See all cab videos: cab Channel auf YouTube.


其他影片格式

• EOS1 - 真正符合性價比的操作簡易機種  (WMV, 9,8 MB)
• EOS1 - 真正符合性價比的操作簡易機種 (MPEG-4, 5,9 MB)




下載播放軟體:

• For Flash: Adobe Flash Player
• For WMV: Windows Media Player
• For MPEG-4: VLC Player

手冊文件

• 產品目錄

  • 名稱	格式	版本	上次更新	語言
    條碼打印機 EOS -系列	1,59 MB	2.3	2013/04/29	繁體字
    識別產品全目錄	2,70 MB	8.1	2012/10/01	繁體字

• 操作手冊

  • 名稱	格式	版本	上次更新	語言
    EOS 條碼機 操作手冊	1,49 MB	01/2012	2012/02/09	繁體字

• 程式手冊

  • 名稱	格式	版本	上次更新	語言
    Basic compiler abc	113 KB	09/11	2013/02/21	English
    Programming Manual	3,55 MB	7a	2013/05/22	English
    A+ series, X series, MACH4, PX print module, Hermes+ and all printing systems based on the cab X2 board as well as the EOS series.
    Webservices ASPC	617 KB	1.4	2013/02/21	English
    ASP.net C#
    Webservices ASPVB	577 KB	1.4	2013/02/21	English
    ASP.net VB
    Webservices general	267 KB	1.4	2013/02/21	English
    Webservices NetBeans	649 KB	1.4	2013/02/21	English
    Java Netbeans
    ZPL Emulation	412 KB	1.0	2013/02/21	English
    Manual for EOS Series
    cab Download Converter (download.exe)	11 KB	2.0	2013/06/10	English
    Converts image, font and database files into the JScript download data format. Install MS Visual C++ 2010 Redistributable if not available on your system.
    cab EOS 韌體更新教學	335 KB	-	2011/10/05	繁體字

軟體與驅動程式

• 韌體

  • 名稱	格式	版本	上次更新	語言
    ZPL Emulation	412 KB	1.0	2013/02/21	English
    Manual for EOS Series
    cab Download Converter (download.exe)	11 KB	2.0	2013/06/10	English
    Converts image, font and database files into the JScript download data format. Install MS Visual C++ 2010 Redistributable if not available on your system.
    Release Notes EOS Series	12 KB	4.02 - 4.14	2013/06/10	English
    Release Notes EOS 1/4
    Firmware EOS	13,78 MB	4.14	2013/06/10	-
    Firmware EOS1 / EOS4
    cabFirmwareUpdater	18,67 MB	3.3.2.0	2013/06/10	-
    Windows 32 & 64 bit

• 驅動程式

  • 名稱	格式	版本	上次更新	語言
    cab Windows Driver	6,24 MB	5.0.00	2013/06/10	-
    32/64 Bit (XP - 2003 - Vista - 2008 - Windows 7 - Windows 8 - 2012) CERTIFIED

• 软体

  • 名稱	格式	版本	上次更新	語言
    cablabel R2+ Driver	3,93 MB	31.11.05	2013/01/21	-
    cab Database Connector	1,69 MB	4.2	2012/08/29	English
    Enables online access to SQL databases with cab printer
    Cablabel R2+	363,84 MB	9.00.01	2013/06/10	-
    Windows XP, Vista & 7
