MAESTRO 3E pour circuits imprimés petits et grands formats à rainures de séparation

Le séparateur MAESTRO 3E permet la séparation aussi bien des petits que des grands circuits imprimés. La table de dépose peut être continuellement ajustée à la position de travail la plus appropriée. La distance entre la lame linéaire et la table de dépose peut être ajustée pour assurer que les bandes tombent et soient triées.Séparation de circuits en aluminium sur demande.


agrandir

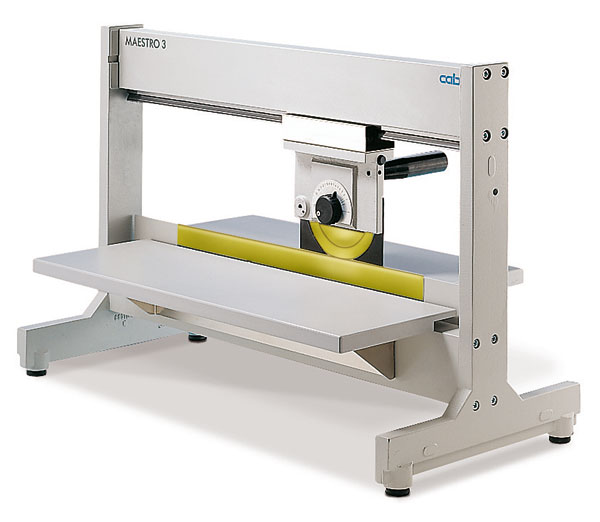

Séparateur MAESTRO 3E
pour circuits imprimés petits et grands formats à rainures de séparation.



Sollicitation des éléments

Les limites de sollicitations de dilatation sont fréquemment définies pour les éléments critiques. Demandez-nous les possibilités de réductions des contraintes mécaniques.

Sécurité d'utilisation

agrandir

Le CI est placé avec sa cannelure pré-découpée sur la lame linéaire et la lame circulaire est alors tirée à la main à travers le CI. La distance entre le guide supérieur et la lame linéaire est ajustable pour assurer que le CI soit seulement séparé dans la cannelure pré-découpée.

Données techniques

Principe de séparation
Côté composants : lame circulaire
Côté soudures : lame linéaire

Mode de séparation
Manuel

Longueur de séparation
max. 450 mm

Bouton pression pour mise à la terre
Ø 10 mm

Température de fonctionnement
10 - 35° C

Température de transport / de stockage
-20 à 50° C

Humidité sans condensation
10 - 85%

Normes de sécurité
CE, FCC classe 1

Poids
22 kg

Dimensions H x l x P
455 x 350 x 700 mm

Réglage des lames

L'appareil de mesure fixé au chariot de transport permet de vérifier le parallélisme de la lame linéaire par rapport à la lame circulaire. Si besoin il est possible de l'ajuster. Le contrôle garantit que les circuits soient toujours séparés proprement et correctement.
