Compact, rapide et économique pour circuits imprimés à rainures de séparation

Le séparateur compact MAESTRO 2 sépare rapidement et économiquement les circuits imprimés. Il ne nécessite qu'une faible surface de travail.

MAESTRO 2

Le modèle d'entrée de gamme pour les petites séries. Les circuits imprimés sont poussés à la main dans le massicot circulaire puis séparés.

MAESTRO 2M motorisé

Sépare sans contrainte de plus grandes séries. La lame inférieure est motorisée. Le circuit imprimé est introduit, saisit par le massicot circulaire puis transporté et séparé. Trois vitesses sont réglables.

agrandir

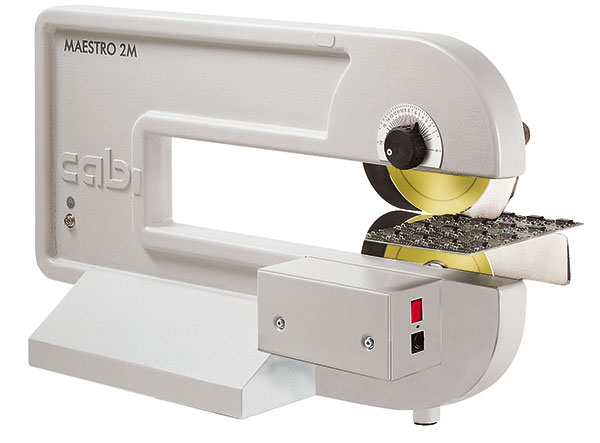

Séparateur MAESTRO 2M
Compact, rapide et économique pour circuits imprimés à rainures de séparation.



Sollicitation des éléments

Les limites de sollicitations de dilatation sont fréquemment définies pour les éléments critiques. Demandez-nous les possibilités de réductions des contraintes mécaniques.

Sécurité d'utilisation

agrandir

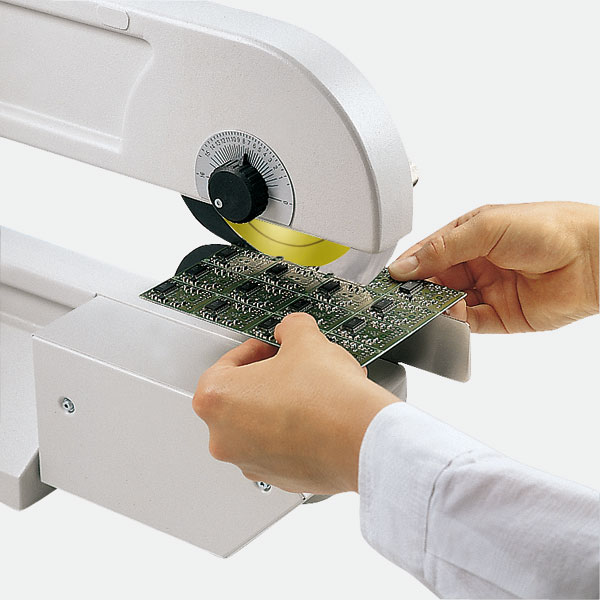

Le circuit imprimé est poussé et séparé. La distance entre le support bas 1 et le guidage 2 est si faible, que le circuit imprimé ne peut se déplacer que dans la rainure.

Données techniques

Principe de séparation
Côté composant : lame circulaire
Côté soudure : lame circulaire

Mode de séparation
MAESTRO 2 : manuel
MAESTRO 2M : motorisé

Vitesse de séparation 2M
100/200/300 mm/s

Longueur de séparation
15 - 300 mm

Tension de fonctionnement 2M
230/115 V~ 50 - 60 Hz

Bouton pression (terre)
Ø 10 mm

Température de fonctionnement
10 - 35° C

Température de transport / de stockage
-20 à 50° C

Humidité sans condensation
10 - 85%

Normes de sécurité
CE, FCC classe 1

Poids
MAESTRO 2: 16 kg
MAESTRO 2M: 19 kg

Dimensions H x l x P
330 x 195 x 620 mm
