Separador de PCBs MAESTRO 4M
Descripción
Con MAESTRO 4M pueden separarse de forma rápida y económica paneles de placas de circuito tanto grandes como pequeñas. Para optimizar el proceso de separación, se programa la longitud de corte con los botones de control.
Resistencia de los componentes
Generalmente, en caso de componentes críticos se fija un límite superior de resistencia a deformación. Pregúntenos sobre las posibilidades de resistencia de los componentes.
Variantes
-
ampliar imagen

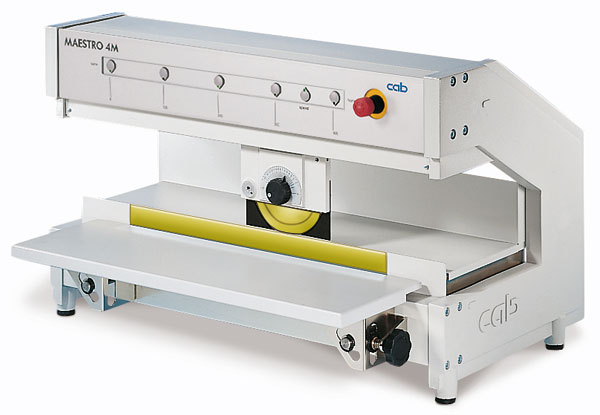

MAESTRO 4M/450
Longitud de separación 450 mm
-
ampliar imagen

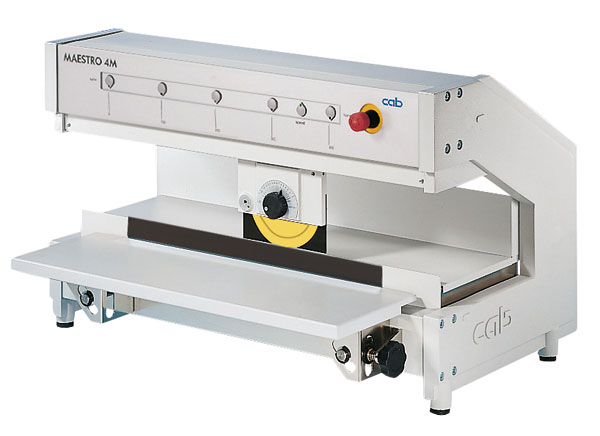

MAESTRO 4M/450 clean
con aspiradora
Longitud de separación 450 mm -
ampliar imagen

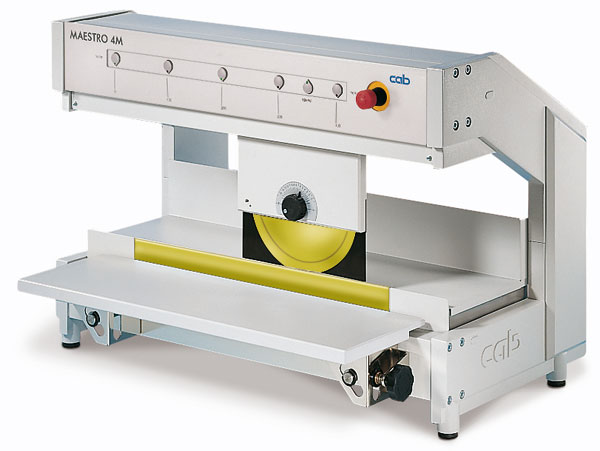

MAESTRO 4M/70/370
Longitud de separación 370 mm
-
ampliar imagen
Cinta transportadora para una mayor productividad
Manipulación segura
El panel de placas de circuito se coloca sobre la cuchilla lineal por la ranura de rebajo. Tras accionar el pedal interruptor, el carro con la cuchilla giratoria se desplaza sobre la placa y la separa en piezas individuales. La distancia entre el soporte inferior y la cuchilla lineal se ajusta con tanta precisión que se garantiza que la placa solo queda separada por la ranura de rebajo. La mesa de trabajo junto con el botón giratorio puede regularse libremente en todo momento a la altura óptima. El depósito, por su parte, cuenta con tres grados de ajuste.
Datos técnicos Separador de PCBs
Principio de separación
Lado de montaje: Cuchilla giratoria
Lado de soldadura: Cuchilla lineal
Proceso de separación
a motor con optimización de ruta
Velocidad de separación
300/500 mm/seg.
Tensión de alimentación
230/115 V~ 50 - 60 Hz
Pulsador de puesta a tierra
Ø 10 mm
Temperatura de funcionamiento
10 - 35° C
Temperatura de transporte y almacenamiento
-20 - 50° C
Humedad no condensante
10 - 85%
Requisitos de seguridad
CE, FCC clase 1
Peso
22 kg
Dimensiones Al x An x L
455 x 350 x 700 mm
Datos técnicos Cinta transportadora
Material de la cinta transportadora
antiestático
Dirección de marcha de la cinta
hacia la derecha
Velocidad de la cinta
5/6/7/8/9 m/min
Sensor luminoso
activable para el paro de la cinta
Requisitos de seguridad
CE, FCC clase 1
Anchura con la mesa de trabajo
540 mm
Peso
14 kg
Cinta transportadora para una mayor productividad
Transporta las placas de circuitos separadas lateralmente. Gracias al sensor luminoso situado junto al extremo de la banda transportadora es posible detener las placas entrantes.
Aspiradora
Al separar placas de circuitos por rayadura, serrado, punzonado y fresado emanan partículas de polvo nocivas. Con el dispositivo de aspiración, estas partículas se eliminan en cumplimiento de la normativa.
