PX 列印模組 - 高階機種

產品描述

PX列印模組適用於高工業環境中全自動化的列印及貼標，全方位的列印及貼標設計，整合於任何產品線需求。堅固的防彎列印機構及運作模組皆以鑄造材質製作，使外觀和功能呈現完美的和諧感。所有的PX模組都可支援於解析度200,300或600dpi的左手和右手方向列印，備品和耗材易於更換。

產品照片

產品特性

  • 熱感或熱轉列印雙模式選擇
  • 203 to 600 dpi 列印解析度
  • 100 to 300 mm/s 列印速度
  • RFID 讀寫模組
  • 省碳帶裝置模組

出貨內容

  • 條碼印表機
  • 電源線
  • 操作手冊
  • Windows 驅動程式
  • 標籤編輯軟體cablabel R2 Lite
  • 操作維修光碟

功能與特性

完美極致的架構設計：性能可靠，操作方便，維修簡易。適用於高工業環境中全自動化的列印及貼標需求。

  • 三片式栓緊碳帶軸軸心設計
  • 堅實的金屬外殼
  • 易於調整的列印設計
  • 高科技電子設計
  • 背光操作面板

1. 操作面板

大背光面板提供最佳的閱讀性。

2. 導航面板和選單

操作選單上的亮燈指示清楚告知使用者可操作的功能及設定。

3. CF記憶卡插槽

記憶卡插槽可儲存標籤格式，文字，字型，圖形，程式或是資料庫數據。

4. USB介面插槽

額外的USB插槽可連結service keys,鍵盤，掃描槍，USB隨身碟。

5. 電源開關

電源開關位於前方，方便操作。

6. 堅實的金屬外殼

鋁製鑄模,將所有裝置組裝合併為一體。

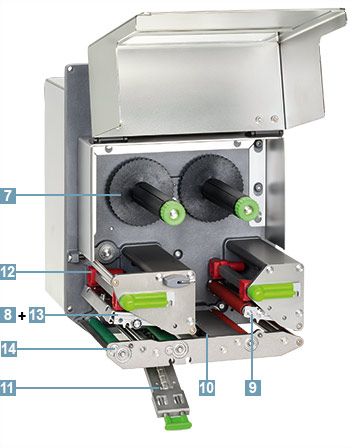

7. 碳帶回收及供應軸

三片式栓緊軸心設計方便碳帶快速更換，小型碳帶可被固定於任何位置上。

8. 退紙機制

在列印下一個標籤前,機器可重置回標籤邊緣準備列印。

9. 退紙機制

在列印剝離前一張標籤後，下一張標籤會被回拉至標籤的起始列印位置。這樣可避免當機器處於長時間暫停狀態時，標籤不當被列印在底紙或是標籤間隙上。

10. 標籤偵測器

穿透式或是反射式標籤感應偵測器可偵測標籤的末端或標籤間隙，使資料列印位置正確。

11. 可簡易更換的秏材

標籤可在外圍捲至機器底端.。印字頭和底紙固定器鎖於底紙固定器開關之上。

12. 易於調整的列印設計

為了輕鬆移動底紙固定器而設置的列印功能。

13. 快速更換印字頭

每台印表機皆配有維修工具，方便調整、維修與安裝印字頭。

14. 滾軸更換

可輕鬆地清潔或更換滾軸。

單機操作

標籤格式能在標籤軟體或是電腦主機來加以編輯，標籤格式、字型、圖形資訊、連續資訊和資料庫內容能被儲存於CF記憶卡或者是條碼機內建的IFFS記憶體。只有變數資料能經由鍵盤或是主機電腦在列印前輸入資料到條碼機中。

印字頭

  PX4 | PX 4.3 1 | PX6
列印方式  熱轉  /  熱感
列印解析度  dpi 203 300 600 | 203 300 | 203 300
列印速度  up to mm/s 250 250 100 | 200 150 | 200 200
列印寬度  up to mm 104 105.6 105.6 | 104 108.4 | 168 162.6
  1   PX4.3 相當於熱感機種

標籤

材質   紙類、銅板紙、吊牌、水洗標、塑膠薄膜材質  PET, PE, PP, PVC, PU, Acrylat, PI
材質  厚度 /重量 0.055 - 0.35 mm / 60 - 160 g/m2
底紙寬度  2        10 - 116 | 50 - 174
最小標籤高度  mm(無回紙模式) 2 6 6 6 | 6 6 | 12 12
最小標籤高度  mm (撕紙模式) 2 12 12 12 | 12 12 | 25 25
最大標籤高度  mm2 5000 4000 1000 | 5000 4000 | 4000 3000
2   視標籤大小,材質,及黏性限制而定。
特殊材質或應用需經測試。

印字頭

列印方式:
熱轉或熱感

列印解析度:
203 - 600 dpi

列印速度:
100 - 300 mm/s

標籤

材質:
銅板紙、吊牌、水洗標、塑膠薄膜材質PET, PE, PP, PVC, PU, Acrylat, PI

材質厚度 (標籤 +底紙):
0.55 - 0.35 / 60 - 160 mm / 重量 g/m2

底紙寬度:
25 到 178 mm

碳帶

碳墨:
內碳或外碳

碳帶最大外徑:
up to 86 mm

內徑:
25 mm

印表機體積

重量:
8 - 12 kg

電子

處理器 high speed 32 Bit ColdFire/speed:
266 MHz

RAM:
64 MB

ROM:
8 MB Flash

1. 外部控制面板

外部控制面板連結介面: USB/ 按鈕: 暫停, 進紙, 取消, 選單, 確認, 4個方向鍵 / 螢幕顯示: 60 x 40 mm / 插槽: CF-card Type I / 介面: USB Master









2. 外接介面保護蓋

外接介面保護蓋用以保護介面避免潮濕及髒汙 。









3. 25-pin SUB D 連接介面接頭

25-pin SUB D 連接介面接頭附有螺絲固定。









4. 15-pin SUB D 連接介面接頭

15-pin SUB D 連接介面接頭 附有螺絲固定。







5. 記憶卡

記憶卡CompactFlash Type I









6. 微型鍵盤

微型鍵盤連結介面: USB / 按鍵數: 86 / 長 x 寬 mm: 282 x 132 / Cherry Classic Line G84-4100 LCM



  影片: cab PX 列印模組- 棧板貼標

 影片: 列印模組 PX 4L - 300

影片教學: cab PX 列印模組-操作面板轉向

  影片教學: PX6 安裝節省碳帶功能



影片: cab PX 列印模組- 棧板貼標

Powered by YouTube. See all cab videos: cab Channel auf YouTube.


其他影片格式

top

影片: 列印模組 PX 4L - 300

Powered by YouTube. See all cab videos: cab Channel auf YouTube.


其他影片格式

top

cab 影片教學: cab PX 列印模組-操作面板轉向

Powered by YouTube. See all cab videos: cab Channel auf YouTube.


其他影片格式

top

影片: PX6 安裝省碳裝置

Powered by YouTube. See all cab videos: cab Channel auf YouTube.


其他影片格式

top



下載播放軟體:

手冊文件

  • 程式手冊

軟體與驅動程式

  • 韌體

    • 名稱 格式 版本 上次更新 語言

      ZIP 831.3 kB - 11.05.2011 -
      min. Firmware Version 3.11

      ZIP 2.6 MB 3.29 15.12.2011 -
      Firmware A+, Mach4, PX, XD4, XC, Hermes+

      EXE 7.4 MB 3.2.2.20 11.04.2012 -
      Windows 32 & 64 bit

  • 驅動程式

    • 名稱 格式 版本 上次更新 語言

      ZIP 6.8 MB 4.6.67 19.01.2012 -
      32/64 Bit (XP - 2003 - Vista - 2008 - Windows 7) CERTIFIED
