Automatisches Trennen von Leiterplatten mit Ritznut

Der MAESTRO 5L ist wirtschaftlich, wenn vorgeritzte Nutzenleiterplatten in großen Stückzahlen getrennt werden. Einfaches Handhaben mit dem übersichtlichen Bedienfeld. Bei einer Nutzenbreite bis 310 mm trennen bis zu 10 Rollmesser gleichzeitig die Leiterplatten. Sensoren überwachen den Trennvorgang. Die Nutzen werden von Hand eingelegt oder durch eine Ladestation automatisch zugeführt. Ebenso ist der Einbau in eine Bestückungslinie möglich. Standardmäßig vorgesehen: Die SMEMA-Schnittstelle. Der Nutzentrenner MAESTRO 5L wird Ihrer Leiterplattengröße und Ihren Anforderungen angepasst. Nutzenbreiten größer 310 mm auf Anfrage.

Beanspruchung der Bauteile

Bei kritischen Bauteilen wird häufig eine Obergrenze der Dehnungsbeanspruchung festgelegt. Fragen Sie uns nach den Möglichkeiten zur Bauteilentlastung.


• vergrößern

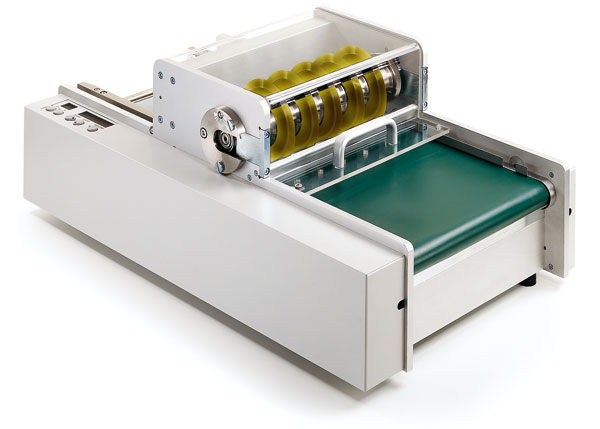

  Nutzentrenner MAESTRO 5L

  Für automatisches Trennen von Leiterplatten mit Ritznut.

• vergrößern

  Nutzentrenner MAESTRO 5L

  mit Untergestell

Technische Daten

Trennprinzip
Bestückungsseite: Rollmesser
Lötseite: Rollmesser

Trennvorgang
Motorantrieb

Trenngeschwindigkeit
100 - 220 mm/Sek. in 10 Stufen einstellbar

Nutzenlänge
bei aktivierter Lichtschranke: 100 - 570 mm
bei deaktivierter Lichtschranke: > 100 mm

Nutzenbreite
max. 300 mm

Breite Reststege
min. 3 mm

Bauteilehöhe
Bestückungsseite: max. 30 mm
Lötseite: max. 10 mm

Anzahl der Rollmesser
max. 10

Leiterplattenbreite
10 - 290 mm

Anzeige
Trenngeschwindigkeit
geschnittene Länge bzw. Anzahl der Nutzen

Tasten
Start, Stopp, Reverse
Einstellung der Trenngeschwindigkeit

Überwachungen
Messen der Schnittlänge
Stau vor und hinter den Messern
Stopp am Ende des Transportbandes

Schnittstellen
Externer Start/Stopp
SMEMA (rund 14polig)

Netzspannung
230/115 V~ 50 - 60 Hz

Betriebstemperatur
10 - 35° C

Lager-/Transporttemperatur
-20 - 50° C

Luftfeuchte nicht kondensierend
10 - 85%

Gewicht
63 kg

Maße mit Untergestell
Höhe: 750 - 1000 mm
Breite: 440 mm
Tiefe: 1100 mm

Höhenverstellbares Untergestell

Die Geräte werden mit einem höhenverstellbaren Untergestell geliefert. Damit können sie für jede Anwendung optimal angepasst werden.

MAESTRO 5L Kundenanwendung

Die getrennten Leiterplatten werden zur Weiterverarbeitung vom Transportband übernommen. Rechts und links neben dem Transportband werden Arbeitsplätze angeordnet. Die Randstreifen fallen in den Lagerbehälter.

Staubabsaugung

Beim Trennen von Nutzenleiterplatten durch Ritzen, Sägen, Stanzen und Fräsen entstehen gesundheitsgefährdende Stäube. Mit dem Absauggerät werden diese Stäube vorschriftsmäßig entfernt.

Beim Einsatz des Industriesaugers mit den Nutzentrennern wird der Sauger mit dem Gerät eingeschaltet. Die Saugleistung ist am Nutzentrenner mit der Drehzahlregelung einstellbar.
