Módulo de mesa circular RTM 650 para LSG 100
Descripción
El módulo de mesa circular RTM se integra en la cabina de seguridad del láser LSG 100. Sobre la mesa giratoria pueden montarse 2 alojamientos para una o varias piezas de trabajo.
Imágenes
-
ampliar imagen

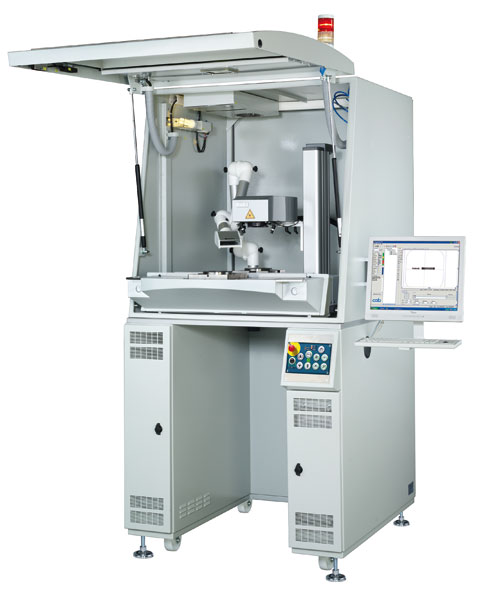

Módulo de mesa giratoria RTM
Diámetro máximo de 700 mm
-
view video
RTM650 - Turntable with Roboter
Variantes
- Altura máxima de pieza de 300 mm
- Area de marcaje máximo de 180 mm
- Cortina de luz para el control del espacio
- Interfaz de control externa para la interconexión
Contenido del paquete
- Módulo de mesa giratoria RT
- Manual de instrucciones con declaración CE
- Embalaje
- Cable de conexión de red
- Cable de conexión de 25/37 polos, 3 metros
Funciones y ventajas
El módulo de mesa circular puede conectarse a cualquier fuente de corriente estandarizada. Para el ajuste de las piezas de trabajo, a los lados de la cabina existe una puerta de preparación con vidrio protector.
- 4 objetivos posibles
- Cadencia de giro 2,5 segundos / 180º
- Manejo a dos manos
Eje Z numérico
Para regular a las distintas distancias de foco, se emplea el eje Z numérico de la LSG 100.
Giro de 180º
El giro de 180º se ejecuta mediante un control a dos manos en tiempos de 2,5 segundos.
Puerta de mando de control neumático
La puerta de mando, que es también la pared intermedia de la mesa giratoria, se abre neumáticamente. Resulta útil para colocar nuevas piezas de trabajo.
Protección al 100%
La radiación del láser no es peligrosa ni para la piel ni para los ojos del operador de la máquina.
Cabina con protección frente a láser
Espacio de trabajo
largo x ancho x alto:
980 x 980 x 460 mm
Diámetro de la mesa circular:
650 mm
Objetivo F-Theta:
100 / 160 / 254
Area de marcaje:
60 x 60mm @ F-Theta 100
112 x 112 mm @ F-Theta 160
180 x 180 mm @ F-Theta 254
Altura máx de la pieza de trabajo:
360 mm @ F-Theta 100
300 mm @ F-Theta 160
150 mm @ F-Theta 154
Eje z del recorrido:
500 mm
Dimensiones
largo x ancho x alto:
1280 x 1000 x 2280 mm (sin palanca giratoria)
Peso:
ca 470 kg
Regímenes
Tensión de alimentación:
220-240 V @ LSG 230 V
100-140 V @ LSG 120 V
Frecuencia:
50/60 Hz
Potencia de entrada:
3500 Watt @ LSG 230 V
1750 Watt @ LSG 120 V
Grado de protección:
Categoría 1
Permiso:
CE
