Lasers fibres pompés diode de cab - Innovants, économiques, rapides et précis

La résolution et la qualité de marquage de nos lasers sont qualifiés de "parfaits". Ils sont économiques, précis et idéalement adaptés pour le marquage variable des matériaux les plus divers comme l'acier, l'aluminium ou les matières plastiques. Nos lasers fibres Ytterbium refroidis par air marquent en haute qualité, avec une puissance de sortie jusqu'à 20 Watts.

Le pilotage se fait en temps réel avec l'interface graphique du logiciel "cablase" ou par la liaison série pour les programmeurs. cab offre des solutions pour l'intégration dans les lignes de production, des chambres de marquage pour des marquages unitaires ainsi que des systèmes de marquage de bandes et d'asservissements de plaquettes signalétiques.

Images et vidéos

• agrandir

  Laser fibre FL10

  Puissance de sortie 10 W

• agrandir

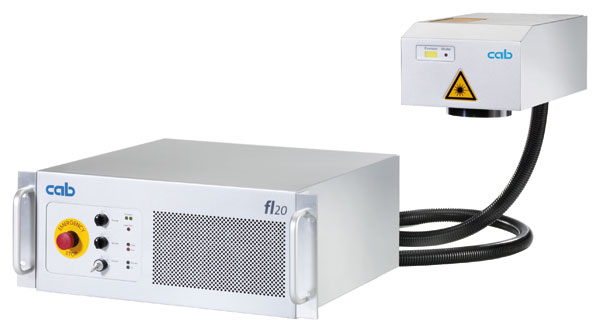

  Laser fibre FL20

  Puissance de sortie 20 W

• Voir la vidéo

  Laser cab - intégration 1 : robotique



• Voir la vidéo

  Laser cab - integration 2 : robotique



• Voir la vidéo

  Laser cab - intégration 3 : convoyeur à vibrations



•

Variantes

• Puissance de sortie: 10 - 20 W
• Energie de pulsation: 0,5 - 1 mJ
• Longueur de la fibre optique: 3 - 5 m
• Résolutions: de 500 jusqu’à 1000 dpi
• Vitesse de lecture: jusqu'à 5.000 mm/s

Livraison

• Laser fibre avec scanner et objectif theta
• Câble d'alimentation
• Câble de connexion
• Logiciel de marquage cablase
• Manuel d'utilisation
• Version PCI livrée avec PC 19' et moniteur 19' TFT

Fonctions et avantages

Le système de marquage est constitué d'une source laser au format de bureau ou rackable 19"  et d'un scanner. La tête de marquage permet d'intégrer différents objectifs theta. Les sources laser ont un refroidissement par air intégré et sont modulaires. Le développement de la série FL se focalise essentiellement sur un usage industriel.

• 400 Watts
• Refroidissement par air
• Précision
• Vitesse
• Aperçu en „Live“

Hautes performances

La puissance de sortie du laser est atteinte par la connexion de multiples diodes en parallèle dont le MTBF (mean time between failure) est de plus de 50.000 heures.

Avantages

Fonctionnement fiable et durable grâce aux contrôle individuel des diodes, même dans des environnements à températures élevées.

Econome en énergie

Avec une consommation moyenne de 400 Watts, le coût est réduit à moins de 3 cents/heure.

Finesse du faisceau laser

La finesse du faisceau laser et la suppression du point d'impact permet un marquage jusqu'à une résolution de 1000 dpi - parfait pour le marquage de codes à barres 2D sur des matériaux sensibles.

Précision et rapidité

Même à des températures élevées les systèmes laser sont précis et rapides. De petites polices, des images et des logos - tout est marqué correctement, conforme à l'original.

Logiciel de marquage

cablase offre une interface multilingue et la possibilité de programmation par ActiveX.

Traitement en temps réel

L'utilisation de données variables tout comme l'accès à des bases de données est possible. L'affichage en temps réel facilite la tâche de l'utilisateur.

Source laser

Puissance laser : FL10: 10 W, FL20: 20 W

Energie de pulsation : FL10: 0,5 mJ, FL20: 1 mJ

Laser : Laser fibre Ytterbium, pompé diode

Tête de marquage

Montage : En position horizontale ou verticale

Vitesse de lecture : jusqu'à 5.000 mm/s

Objectif F-Theta

Interfaces

Connexions PC : PCI, USB, TCP/IP

Interface de contrôle du laser : laser prêt, début/fin de marquage, émission laser, boucle de sécurité

Fonctionnement

Tension d'alimentation : 100 - 240 VAC / 50-60 Hz

Puissance :
FL10: 350 W
FL20: 450 W

Température de fonctionnement : 5 - 40°C

Poids et dimensions

Hauteur x Largeur x Profondeur :
Commande : 178 x 420 x 420 mm
Source laser : 110 x 170 x 330 mm

Poids :
Commande : 17 kg
Source laser : 8 kg

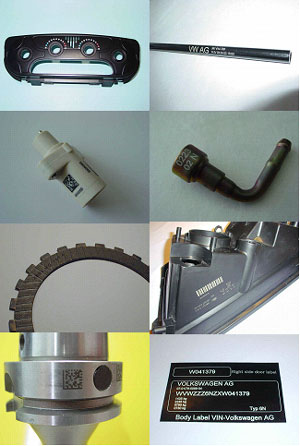

Applications dans le domaine de l'automobile

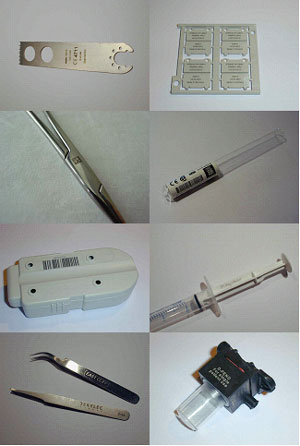

Applications dans le domaine médical

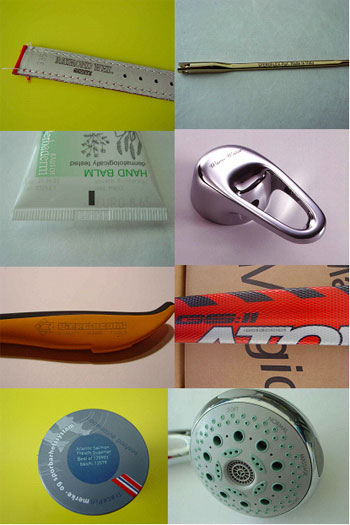

Applications dans les biens de consommations

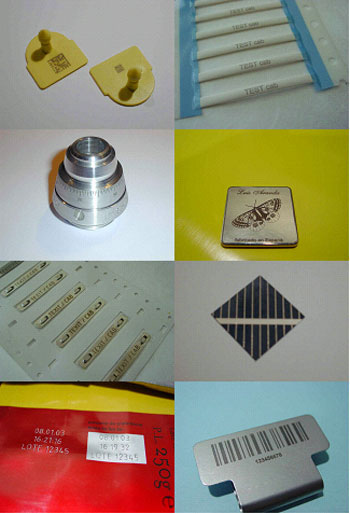

Applications dans divers domaines

Vidéo laser cab - integration 1 : robotique

• Disponible sur YouTube.
• Pour la visualisation, il faut avoir installé Adobe Flash Player.

Vidéo laser cab - intégration 2 : robotique

• Disponible sur YouTube.
• Pour la visualisation, il faut avoir installé Adobe Flash Player.

Vidéo laser cab - intégration 3 : convoyeur à vibrations

• Disponible sur YouTube.
• Pour la visualisation, il faut avoir installé Adobe Flash Player.

Documentation

• Catalogues

  • Description	Taille	Edition	Date	Langue
    Fiber Laser FL10 and FL20	446.9 kB	01	25.10.2011	English
    Programme général marquage produits	2.3 MB	8.0	20.12.2011	Français

Divers

• Certifications

  • Description	Taille	Edition	Date	Langue
    cab certificated DIN EN ISO 9001-2000	64.2 kB	-	11.09.2009	English

• Rapports d'applications

  • Description	Taille	Edition	Date	Langue
    Laser marking on filters	1.0 MB	08/05	16.09.2009	English
    Laser marking on radio transmitters for drive units	61.4 kB	11/03	16.09.2009	English
    Laser marking on PCB's	56.2 kB	06/01	16.09.2009	English
    Laser marking on surgical instruments	50.3 kB	07/02	16.09.2009	English
    Laser marking on plastic parts for blood sugar meters	980.9 kB	08/05	16.09.2009	English
    Laser marking on camshafts for SMART	61.0 kB	04/00	16.09.2009	English
    Laser marking on antenna amplifiers for cars	56.7 kB	06/03	16.09.2009	English
    Laser marking on machining tools	40.1 kB	09/03	16.09.2009	English

• Paramètres laser

  • Description	Taille	Edition	Date	Langue
    Parameters for marking materials with FL	81.4 kB	-	16.09.2009	English
