Nuestras impresoras industriales están diseñadas para una amplia gama de aplicaciones

Se han desarrollado para ofrecer un manejo sencillo e intuitivo y una alta efectividad. El mecanismo de impresión y la carcasa se fabrican con materiales de primera calidad, perfectamente combinados en forma y función. Gracias al amplio surtido de periféricos y software podemos ofrecer soluciones para las necesidades específicas de nuestros clientes.

Tanto en el modo autónomo, como aplicación a través del pc o integrada en una red, la impresora A+ y X se adapta a cualquier necesidad. El procesador de alta velocidad realiza la impresión de los trabajos con la máxima velocidad y proporciona la etiqueta solicitada de inmediato.

Identificación de los modelos de impresoras de etiquetas industriales serie A+

vergrößern

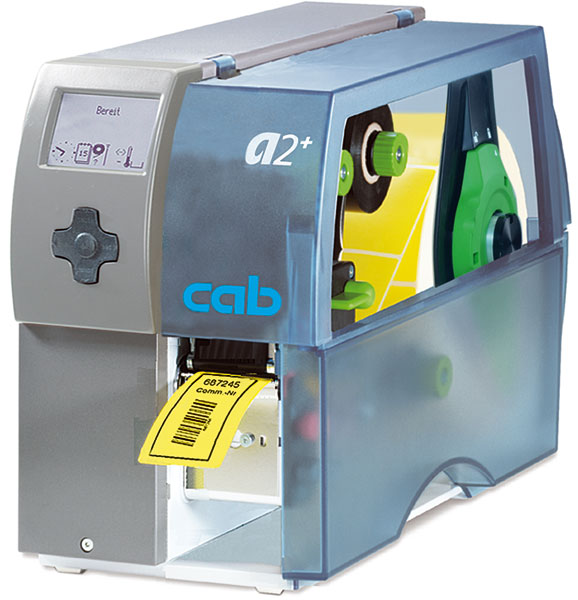

El modelo estrecho

Para etiquetas pequeñas con una impresión precisa.

1.1 Impresora de etiquetas	A2+
Resolución de impresión dpi	300	600
Ancho de impresión hasta mm	54,2	57
Velocidad de impresión hasta mm/s	150	100

vergrößern

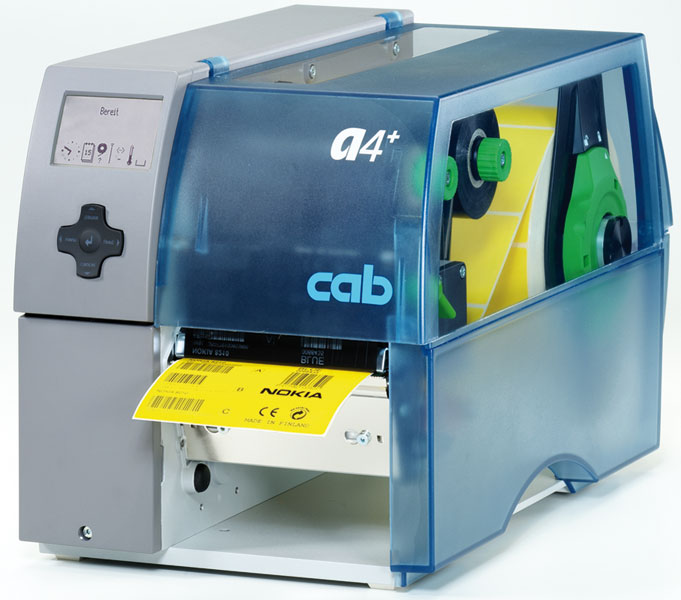

El modelo universal

El dispositivo industrial más vendido para una impresión precisa. Cuenta con una gran variedad de accesorios.
A4.3+ preferentemente para térmica directa.

1.2 Impresora de etiquetas	A4+			A4.3+
Resolución de impresión dpi	203	300	600	203	300
Ancho de impresión hasta mm	104	105,6	105,6	104	108,4
Velocidad de impresión hasta mm/s	250	250	100	200	150

vergrößern

El modelo ancho

Ideal para etiquetas Odette y UCC/EAN 128.

1.3 Impresora de etiquetas	A6+
Resolución de impresión dpi	203	300
Ancho de impresión hasta mm	168	162,6
Velocidad de impresión hasta mm/s	200	200

vergrößern

El modelo extra ancho

Para etiquetado de palets y barriles.

1.4 Impresora de etiquetas	A8+
Resolución de impresión dpi	300
Ancho de impresión hasta mm	216
Velocidad de impresión hasta mm/s	150

Versión Básica

Versión básica

Para imprimir etiquetas y material contínuo.
La separación del material se realiza mediante una placa de corte manual dentada. Opcionalmente también se puede cortar o rebobinar en el exterior.

Versión dispensadora

Dispensa e imprime etiquetas. Durante la impresión, la etiqueta se suelta automáticamente del papel soporte. Se puede retirar manualmente, con un aplicador o a través de un robot.

Videos de la serie A+

Play

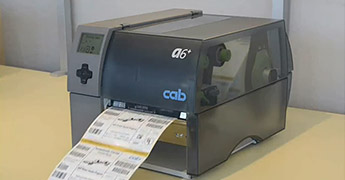

A6+: Imprimir y dispensar etiquetas

Video ansehen

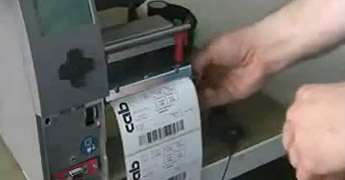

A4+ limpieza del cabezal de impresión: Video tutorial cab

Solicitar oferta

Lea el folleto de producto (PDF)

Impresora de etiquetas A4+ con función dispensadora

1. Gran pantalla gráfica

La luz de fondo blanca garantiza una buena legibilidad del texto.

2. Soporte de ribbon

Los ejes tensores de 3 piezas permiten un fácil y rápido cambio del ribbon.

3. Fácil ajuste

Dos bielas de empuje ejercen presión sobre el cabezal de impresión. Una se encuentra fija instalada en la parte interior y la otra se ajusta al extremo derecho de las etiquetas.

4. Conexión de dispositivos periféricos

Se puede conectar de forma rápida y sencilla todos los módulos adicionales como cortadores, rebobinadores externos, sensores de dispensado y aplicadores a través de la interfaz de conexión para periféricos USB. Todos los dispositivos periféricos se conectan a la impresora en cuestión de segundos con dos pasadores y se fijan con un tornillo

5. Carcasa metálica estable

Fabricada con aluminio fundido, en la carcasa se montan todos los módulos.

6. Soporte de bobina

Utilizable con diámetros a partir de 38 mm. (Se suministran adaptadores de 76 mm para un mejor desenrollado de las etiquetas). El posicionador amortiguado con el cierre giratorio garantiza una tracción constante durante la alimentación de material y con ello una elevada precisión de impresión.

7. Rebobinador interno

Con el eje expansible de tres piezas es posible rebobinar las etiquetas o el material de soporte con o sin mandril y la extracción es muy sencilla.

8. Función dispensador

La etiqueta se despega del papel soporte mediante la placa de dispensado. La exactitud de impresión y dispensado es muy alta gracias al rodillo de desviación y el rodillo de presión.

Tapa compacta

La tapa de 2 piezas de resistente plástico ABS se contrae al abrirla.

1.11 Tapa metálica

Tapa metálica

Opcionalmente, las impresoras de etiquetas A4+ y A6+ están disponibles con tapa metálica (estándar en la A8+)

Solicitar oferta

Lea el folleto de producto (PDF)

Comparativa de las características técnicas de la serie A+ y X (PDF)

Impresoras de etiquetas	A2+		A4+			A6+		A8+
Estándar Opcional	1.1		1.2			1.3		1.4
Cabezal de impresión
Principio de impresión: Termotransferecia
Principio de impresión: Térmica directa		-			-
Resolución de impresión	300	600	203	300	600	203	300	300
Velocidad de impresión hasta mm/s	150	100	250	250	100	200	200	150
Ancho de impresión mm	54,2	57	104	105,6	105,6	168	162,6	216
Material
Etiquetas o material continuo en bobina o papel Leporello: cartón, textil, películas de plástico como PET, PE, PP, PI, PVC, PU, Acrylat
Grosor mm/ Peso g/m²	0,05 - 0,8 / 60 - 300
Etiquetas anchas mm¹⁾	4-63		20-116			46-176		46-220
Material continuo / soporte anchas mm	25-67		24-120			50-180		50-235
Tubo termoretráctil continuo anchas mm	10-67		25-85			-		-
Altura de etiquetas¹⁾ sin retroceso mínimo mm	4	4	4	4	4	6	6	10
Altura de etiquetas¹ al dispensar¹⁾ mínimo mm	12	12	12	12	12	25	25	-
Altura de etiquetas¹ máx. mm	5000	2000	5000	4000	1000	4000	3000	2000
Bobina de reserva: Diámetro exterior hasta mm	205
Bobina de reserva: Diámetro interior hasta mm	38-100
Bobina de reserva: Rebobinado	exterior o interior
Ribbon
Cara de color	exterior o interior
Diámetro de bobina hasta mm	80							72
Diámetro interior mm	25
Largo de cinta variable hasta m	500							360
Ancho²⁾ hasta mm	57		114			165		220
Rebobinador interno (solo versión dispensador)
Diámetro exterior hasta mm	142							-
Diámetro interior mm	38,1							-
Rebobinado de etiquetas	solo exterior							-
Medidas de la impresora
Altura mm	274
Largo mm	446
Ancho mm	190		242			302		352
Peso kg	8,5		9			13		15
Sensor de etiquetas
Sensor transmisivo para extremo delantero de etiqueta o marca de troquelado y final de material
Sensor reflexivo inferior u opcional superior para marcas de impresión
Distancia hasta borde de imposición mm	5-26		5-53			5-53
Electrónica
Procesador 32 bit MHz	266
Memoria de trabajo (RAM) MB	64
Memoria de impresora IFFS MB Flash	8
Ranura para tarjeta CompactFlash tipo l
Ranura para tarjeta de red LAN inalámbrica
Batería de reserva para hora real con impresión de hora y fecha. Retención de datos en caso de desconexión de red
Señal de advertencia: Emisor acústico en caso de fallo de red
Interfaces
Centronics bidireccional según IEEE 1284
RS232 C 1.200 hasta 230.400 baudios / 8 bit
USB 2.0 alta velocidad Slave para conexión a PC
Ethernet 10 / 100 Base T, LPD, RawIPPrinting, ftp-Printing, DHCP, HTTP, FTP, SMTP, SNMP, TIME, Zeroconf, mDNS, SOAP
RS422, RS485 1.200 hasta 230.400 baudios / 8 bit
Conexión de dispositivos periféricos
Tarjeta WLAN 802.11b/g WEP/WPA PSK (TKIP)
2 x USB Master para panel operativo, teclado, lector, llave de servicio o USB
Datos de funcionamiento
Tensión	100 - 240 V ~ 50 / 60 Hz, PFC
Potencia de entrada	100 - 300 W dependiendo del tipo de dispositivo
Temperatura de funcionamiento / humedad ambiental: en funcio namiento	+ 5 - 40°C / 10 - 85% sin condensación
Almacenaje	+ 0 - 60°C / 20 - 85% sin condensación
Transporte	– 25 - 60°C / 20 - 85% sin condensación
Requisitos de seguridad	CE, FCC class A, CB, CCC, UL

Para más datos técnicos ver el folleto del producto (PDF)

En etiquetas pequeñas, materiales finos o pegamentos fuertes pueden existir limitaciones. Aplicaciones críticas deberán ser testadas y aprobadas.
El ribbon debería coincidir con el ancho del material de etiquetas para evitar pliegues.

Solicitar oferta

Lea el folleto de producto (PDF)

expand all | collapse all

Accessories for A2+

Equipamiento especial
- Sensor de etiquetas

  Reflexivo superior
- Adapter 100 mm Ø

  Para mantener al mínimo la curvatura del material al permanecer apilado, se recomienda utilizar el mayor diámetro interior posible.
- Tarjeta de memoria

  CompactFlash tipo l
- Teclado estándar USB

  Conexión USB, Cantidad de teclas: 115
- Panel operativo externo

  Cuando la instalación de la impresora impide el acceso al panel operativo, es posible conectar un panel externo. Adicionalmente dispone de una ranura para tarjetas de memoria CF, tipo 1, y una interfaz tipo Host.
- Adaptador de pausa PS7

  El trabajo de impresión se detiene mediante la señal de pausa .Al activarse la señal, se termina el proceso de impresión en curso.
  Interfaz E/S:
  Entradas: Pausa, fallo externo
  Salidas: Impresora sin cola de impresión, impresora no preparada, Impresión iniciada
- Verificador CC para códigos de barras lineales y en 2D

  El lector verifica la legibilidad o el contenido de los códigos de barras impresos en posición horizontal o vertical justo después de la impresión. Si el código es erróneo se interrumpe el proceso de impresión y la etiqueta se retira.
  El verificador se puede usar en combinación con modo de corte, modo dispensador o rebobinador externo. Más información en el manual de usuario.

Interfaces
- Interfaz Centronics

  bidireccional según IEEE 1284
- Interfaz RS422/RS485

  1.200 hasta 230.400 baudios/8 bits
- Selección de etiquetas: caja E/S

  Desde un control maestro, se pueden cargar mediante p.e un PLC desde una tarjeta de memoria hasta 16 etiquetas diferentes.
- Tarjeta WLAN cab 802.11 b/g

Cable de Conexión
- Cable de conexión RS232 C

  9/9-pins, 3m de longitud
- Cable de conexión intermedia

  3m gris

Cortar, perforar, apilar etiquetas

Cortador CU, Bandeja de recogida

Modelo básico: Típico | Modelo dispensador A2+, A4+, A6+: Posible

Cortador CU
Corta materiales con base de papel, etiquetas autoadhesivas, cartón, telas o plásticos, así como tubos termorretráctiles.

Bandeja de recogida
La bandeja de recogida tiene una capacidad de hasta aprox. 50 etiquetas.

Cortador	CU2	CU4		CU6	CU8
Uso	A2+	A4+	A4+M, A4+T XD4, XD4T, XC4	A6+, XC6	A8+
Ancho de material hasta mm	67	120	110	180	232
Peso material cartón gr / m²	60 - 500
Grosor de material mm	0,05 - 0,8
Longitud de corte mm	> 5
Altura de paso hasta mm	2,5
Cortes / min.	130	120		110	100
Detención de la impresón en caso de	Posición final de cuchilla no alcanzada
Bandeja de recogida 4 para A4+ / A4+ M
Altura de etiquetas hasta mm	100

Rebobinar y desbobinar etiquetas

Deflector RG para rebobinado hacia el interior

Modelo básico: non posible | Modelo dispensador : Típico

El rebobinado hacia el interior se realiza con el modelo dispensador de la impresora. Se sustituye la placa de dispensado por un deflector.

Deflector RG2 RG4

Uso A2+ Modelo dispensador A4+ Modelo dispensador

Ancho de material hasta mm 67 120

Deflector	RG2	RG4
Uso	A2+ Modelo dispensador	A4+ Modelo dispensador
Ancho de material hasta mm	67	120

Rebobinador externo ER 1/2/3 para conexión directa con la impresora

Modelo básico: Típico | Modelo dispensador A2+, A4+, A6+: Posible

El rebobinador está atornillado a la impresora de etiquetas. Es posible elegir el sentido de rebobinado hacia el interior o exterior. El control electrónico mediante el brazo basculante garantiza un rebobinado uniforme y tirante.

Rebobinador externo	ER1 / 210		ER2 / 210	ER3 / 210
Uso	A2+	A4+	A6+	A8+
Ancho de material hasta mm	67	120	180	235
Ø máx. en mm. de bobina	205	205	205	205
Ø interior en mm	40 / 76
Rebobinado de etiquetas	exterior o interior

Rebobinador externo ER 4/6/8 con fuente de alimentación incorporada

Modelo básico: Típico | Modelo dispensador A2+, A4+, A6+: Posible

El rebobinador puede utilizarse en cualquier impresora de otro fabricante. El resto de especificaciones técnicas se corresponden con el rebobinador ER 1/2/3.

Rebobinador externo	ER4/210		ER4/300		ER6/300	ER8/300
Uso	A2+	A4+, A4+M, A4+T, XC4, XD4, XD4T	A2+	A4+, A4+M, A4+T, XC4, XD4, XD4T	A6+, XC6	A8+
Ancho de material hasta mm	67	120	67	120	180	235
Ø máx. en mm. de bobina	205	205	300	300	300	300
Ø interior en mm	40 / 76
Rebobinado de etiquetas	exterior o interior
Tensión de funcionamiento	100 – 240 V~ 50 / 60 Hz
Kit de conexión para	ER / EU
Deflecor Para XC4/XC6	RG4		RG4		RG6	-

Rebobinador externo EU 4/6/8

Modelo básico: Típico | Modelo dispensador A2+, A4+, A6+: Posible

Permite mantener una alimentación de etiquetas uniforme al trabajar con bobinas pesadas. Es posible utilizar bobinas enrolladas tanto hacia dentro como hacia fuera.

Rebobinador externo	EU4 / 300		EU6 / 300	EU8 / 300
Uso	A2+	A4+, A4+M, A4+T	A6+	A8+
Ancho de material hasta mm	67	120	180	235
Ø máx. en mm. de bobina	300	300	300	300
Ø interior en mm	40 / 76
Rebobinado de etiquetas	exterior o interior

Dispensar etiquetas
- 1. Para el dispensado de etiquetas en las impresoras de etiquetas ( Tipo „P“) es necesario adicionalmente un adaptador de dispensado o un sensor de dispensado. Hay modelos tanto para el funcionamiento manual como también ofrece dispensado a petición mediante pulsador manual o pulsador tipo pedal o a través de una señal de control externa.
- Adaptador dispensador PS 5 a petición

  Modelo básico: non posible | Modelo dispensador : Típico

  La impresión y el dispensado de las etiquetas se activa mediante una señal externa. La extracción se realiza a través de un aplicador o un robot.

  Interfaz E/S:
  Entradas: Impresora, Retirar etiqueta, Fallo externo
  Salidas: Sin cola de impresión, Impresora no preparada, Impresión iniciada, Etiqueta en posición de dispensado
- Placa de dispensado extendida

  Modelo básico: non posible | Modelo dispensador : Típico

  Sólo con dispensador PS5 o con un aplicador.
  Para etiquetas especialmente difíciles de separar del soporte, recomendamos utilizar una placa de dispensado 10 mm más larga con eje deflector.
- Sensor de dispensado PS 6 para funcionamiento manual o a petición

  Modelo básico: non posible | Modelo dispensador : Típico

  1. Para funcionamiento manual
  El sensor de dispensado detecta que la etiqueta se encuentra en la posición de dispensado e interrumpe el trabajo de impresión. Una vez extraída manualmente la etiqueta se imprime inmediatamente la siguiente.

  2. A petición
  También ofrece dispensado a petición mediante pulsador manual o tipo pedal o bien a través de una señal de control externa como el modelo PS5.

  Interfaz E/S
  Entradas: Impresora, Retirar etiqueta, Fallo externo
  Salidas: Sin cola de impresión, Impresora no preparada, Impresión iniciada, Etiqueta en posición de dispensado
- Sensor de dispensado PS8 para funcionamiento manual

  Modelo básico: non posible | Modelo dispensador : Típico

  El sensor de dispensado detecta que la etiqueta se encuentra en la posición de dispensado e interrumpe el trabajo de impresión. Una vez extraída manualmente la etiqueta se imprime inmediatamente la siguiente.
- Sensor de dispensado PS9 variable

  Modelo básico: non posible | Modelo dispensador : Típico

  Para el dispensado de etiquetas como p.e. etiquetas redondas, cuyo extremo delantero no puede detectar el sensor de dispensado PS8. El ajuste de alcance se realiza según
  las especificaciones individuales del cliente.

Dispensar etiquetas
- Para adaptador dispensador PS5, Sensor de dispensado PS6, Adaptador de pausa PS7, Módulo dispensador 5100A, Aplicador A1000, Aplicador A3200
- Pulsador manual TR1

  Modelo básico: non posible | Modelo dispensador : Típico

  Impresión y dispensado a petición.
- Pulsador tipo pedal

  Modelo básico: non posible | Modelo dispensador : Típico

  Impresión y dispensado a petición.
- Conector de interfaz

  Modelo básico: non posible | Modelo dispensador : Típico

  Conector Sub-D de 15 pins con bornes roscados para PS5, PS6, PS7 y aplicadores para la conexión de la señal de control externa.
- Sensor de producto

  Modelo básico: non posible | Modelo dispensador : Típico

  Para la detección automática del producto en la cinta transportadora.
- Testbox 2

  Modelo básico: non posible | Modelo dispensador : Típico

  Simulación del funcionamiento automático

Aplicadores y módulo dispensador

Etiquetado de producto cilíndrico

Modelo básico: non posible | Modelo dispensador : Típico

Con él se pueden etiquetar cuerpos cilíndricos en toda la circunferencia de 360º con el aplicador A1000. El producto se coloca en los rodillos. El proceso de etiquetado se activa mediante el pulsador manual o el pulsador tipo pedal.

Etiquetado de producto cilíndrico
Uso	A2+, A4+ con aplicador A1000-220
Diametro del producto mm	12 - 40
Superficie del producto	cilíndrica
Producto durante el proceso de etiquetado	en rotación
Cazoleta de presión	A1021 / A x Al
Anchura de etiqueta mm	25 - 116
Altura de etiqueta mm	25 - 140

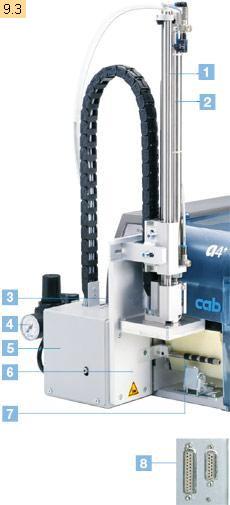

Aplicador A1000

Modelo básico: non posible | Modelo dispensador : Típico

Etiquetado en tiempo real
El aplicador A1000 en combinación con las impresoras A2+, A4+ y A6+ es una solución económica tanto para aplicaciones semiautomáticas como para la integración en líneas de producción. Para estas aplicaciones es necesario una presión de aire de 4-5 bares.

1. Larga vida operativa: Las barras guía disponen de rodamientos de bolas para minimizar el desgaste.

2. Altura variable del producto: Mediante el cilindro neumático se pueden ajustar distintas alturas de etiquetado de productos. Disponemos de diferentes alturas de carrera.

3. Tecla de dispensado: Prueba el proceso de etiquetado. Con la primera activación se imprime la etiqueta y se transfiere al aplicador. Al volver a activarla se ejecuta el proceso de etiquetado.

4. Unidad de mantenimiento mediante aire comprimido: Los microfiltros impiden la acumulación de suciedad, el manorreductor garantiza la calidad del etiquetado.

5. Alta fiabilidad del proceso: Tanto el aire de soporte y de vacío como la velocidad de carrera son ajustables. Para productos y embalajes delicados, se puede reducir la presión de aplicación hasta menos de 1 kg. Para evitar obstrucciones dentro de los conductos de aire, se libera una corriente de aire para su limpieza después de cada proceso de etiquetado.

6. Tamaño de las etiquetas: Se pueden aplicar etiquetas con una anchura de 25-176 mm y una altura de 25-200mm.

7. Aire de soporte: Se utiliza para el soplado de las etiquetas a la cazoleta.

8. Interfaz E/S digital en el aplicador: Se puede activar el proceso de etiquetado mediante un PLC, un sensor o un pulsador manual. Al mismo tiempo se comunican mensajes de estado y de error.

Entradas: Señal de inicio, Impresión de la primera etiqueta, Fallo externo, Señal de detención (fallo externo) Reset externo solo con 25 pins

Salidas: Impresora no preparada, Impresora sin cola de impresión, Alarma general, Posición inicial alcanzada, Posición de etiquetado alcanzado, Fallo de etiquetado

Aplicador	A1000-220	A1000-300	A1000-400
Uso	A2+, A4+, A6+	A2+, A4+, A6+	A2+, A4+, A6+
Carrera de cilíndro mm	220	300	400
Recorrido de cazoleta por debajo del dispositivo mm	70	150	250
Presión de aire en bares	4 - 5

Cazoleta por presión A1021

Modelo básico: non posible | Modelo dispensador : Típico

Cazoleta
Las etiquetas se aplican en la cazoleta y se mantienen a través de vacio de presión. El aplicador lleva entonces la cazoleta con la etiqueta al producto.

Cazoleta por presión universal
Las aberturas de aspiración cubiertas por la lámina se punzan según el tamaño de la etiqueta.

Las cazoletas por presión se fabrican de acuerdo con el tamaño de la etiqueta.

	Cazoleta por presión universal			Cazoleta por presión
	A1021/70x60		A1021/90x90	A1021/An x Al
Uso	A2+	A4+	A4+	A2+	A4+	A6+
Anchura de etiqueta mm	25 - 63	25 - 70	25 - 90	25 - 63	25 -116	50 -176
Altura de etiquetta mm	25 - 60		25 - 90	25 - 200
Superficie del producto	plana
Altura del producto	variable
Producto durante el proceso de etiquetado	parado

Cazoleta por soplado A2021

Modelo básico: non posible | Modelo dispensador : Típico

Cazoleta por soplado
Para aplicar etiquetas en productos sensibles a la presión, es posible aplicar la etiqueta mediante soplado. La cazoleta por soplado se mueve a una altura definida. El producto se encuentra a una distancia de aprox. 10mm por debajo.

Cazoleta por soplado	A2021
Uso	A2+	A4+	A6+
Anchura de etiqueta mm	25 - 63	25 - 116	50 - 176
Altura de etiqueta mm	25 - 100
Superficie del producto	plana
Altura del producto	fija
Producto durante el proceso de etiquetado Parado o en movimiento

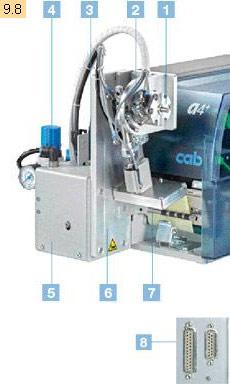

Aplicator A3200

Modelo básico: non posible | Modelo dispensador : Típico

Aplicador A3200-Etiquetado en tiempo real
Las etiquetas impresas por la A2+ / A4+ se etiquetan automáticamente sobre el producto con el aplicador A3200. Con un cilindro giratorio se posiciona la etiqueta entre 0º y 90º y se coloca en el producto con un cilindro de elevación corto

1. Larga vida operativa: Las barras guía disponen de rodamientos de bolas para minimizar el desgaste.

2. Posición angular variable: Con el cilindro giratorio, se puede etiquetar el producto en una superficie horizontal, inclinada o vertical.

3. Teclado de dispensado: Con la primera activación se imprime la etiqueta y se transfiere al aplicador. Al volver a activarla se ejecuta el proceso de etiquetado.

4. Unidad de mantenimiento mediante aire comprimido: Los microfiltros impiden la acumulación de suciedad, el manorreductor garantiza la calidad del etiquetado durante un largo periodo.

5. Alta fiabilidad del proceso: Tanto el aire de soporte y de vacío como la velocidad de carrera y rotación son ajustables. Para productos y embalajes delicados, es necesario reducir la presión de aplicación hasta menos de 1 kg. Para evitar obstrucciones dentro de los conductos de aire, se libera una corriente de aire para su limpieza después de cada proceso de etiquetado.

6. Tamaño de las etiquetas: Se pueden etiquetar etiquetas con un ancho desde 25-70mm y una altura desde 5,5 -60 mm.

7. Aire de soporte: Sirve para una aplicación segura de la etiqueta en la cacerola.

8. Interfaz E/S digital en el aplicador: Se puede activar el proceso de etiquetado mediante un PLC, un sensor o un pulsador manual.Al mismo tiempo se comunican mensajes de estado y de error.

Entradas: Señal de inicio, Impresión de la primera etiqueta, Fallo externo, Señal de detención (fallo externo), Reset externo solo con 25 pins

Salidas: Impresora no preparada, Impresora sin cola de impresión, Alarma general, Posición inicial, alcanzada, Posición de etiquetado alcanzado, Fallo de etiquetado

Aplicador	A3200
Uso	A2+, A4+
Cilindro giratorío°	0 - 90°
Cilindro de elevación mm	hasta 20
Presión de aire en bares	4 - 5

Cazoleta por presión A3221

Modelo básico: non posible | Modelo dispensador : Típico

Las cazoletas por presión se harán a medida del tamaño de la etiqueta..

Cazoleta por presión	A3221
Uso	A2+, A4+
Anchura de etiqueta mm	25 - 70
Altura de etiqueta mm	5,5 - 60
Superficie del producto	plana
Producto durante el proceso de etiquetado parado

Por dispensar etiquetas y aplicadores

Pie de montaje (para A2+, A4+)

Modelo básico: non posible | Modelo dispensador : Típico

Para la fijación del sistema de etiquetado y la recepción del producto.

1. Soporte de montaje: El sistema de etiquetado se fija en el soporte de montaje.

2. Mastil: Longitudes estándar 40, 80, 120 mm.El perfil rectangular también se hará en la longitud de acuerdo con los requisitos. Otras longitudes bajo pedido.

3. Base soporte: Para la fijación de la entrada del producto, Tamaño estándar: 500 x 255

Placa de sujeción Columna de suelo

Modelo básico: non posible | Modelo dispensador : Típico

Placa de sujeción Columna de suelo
Permite el empleo rápido y flexible de la impresora en cualquier línea de producción. La posición de etiquetado se ajusta fácilmente a la altura y anchura adecuadas para el producto. Las ruedas giratorias del chasis facilitan su movilidad. En el lugar de emplaza-miento es posible equipar la columna con pies de fijación ajustable.

Columna de suelo	1600
Altura total mm	1600
Altura de etiquetado hasta mm	1400
Alcance hasta centro de etiqueta mm	230- 500
Chasis Ancho x largo x alto mm	600 x 860 x 140

Placa de sujeción
Las impresoras de etiquetas A2+, A4+ o A6+ se fijan en la placa y quedan bloqueadas con un cierre rápido.

Software
- Herramientas de software

  Programación directa con J-Script

  Reemplazar archivos y Integración con SAP R / 3 *

  abc – Basic Compiler

  Database Connector

  Control de impresora en Intranet e Internet

  Administration Network Manager

  Resumen herramientas de software
- Controlador de impresoras

  Certificación Windows WHQL controlador de impresora para:
  Windows XP, Windows Server 2003, Windows Vista, Windows Server 2008, Windows 7, Windows 8, Windows Server 2008 R2 und Windows Server 2012

  Nuestros controladores cuentan con certificación y firma auténticas de Windows, lo que garantiza la mayor estabilidad en un sistema operativo que funciona con Windows.

  Microsoft® es una marca comercial registrada de Microsoft Corporation.

  Resumen drivers cab impresoras de etiquetas
- Controlador para Apple-Mac OS X®/Linux *

  Controlador para Apple-Mac OS X® *
  Ofrecemos también un controlador de impresora basado en CUPS para programas ejecutados en Mac OS X.

  Mac OS® es una marca comercial registrada de Apple Computer, Inc.

  Controlador para Linux*
  Alternativamente ofrecemos un controlador de impresora basado en CUPS para programas ejecutados en Linux.

  *sólo Serie A+

  Resumen drivers cab impresoras de etiquetas
- Software de diseño de etiquetas

  cablabel R2+
  Software de diseño de etiquetas gratuito y amplio especialmente diseñado para las impresoras y sistemas de dispensado de cab.

  Otros informaciones en cablabel R2+

  Software de diseño de etiquetas Studio Code: compatible con todos los dispositivos de cab
  Studio Code es un software creado por cab, el cual es compatible completamente con todas las funciones de nuestros dispositivos.

  Otros software de diseño de etiquetas
  Máxima diversidad: las impresoras de etiquetas y sistemas de etiquetado de cab son compatibles con otros softwares de diseño de etiquetas del mercado como Codesoft, NiceLabel, Easylabel, Bartender, Label Matrix o Labelview. Podrá encontrar más información en nuestra página web.

  Otros software de diseño de etiquetas
- Manual de programación

  Es un manual de programación general el cual describe y explica las ordenes para distintos modelos de impresora en la programación directa (en inglés).

  Manual de programación
  Programming Manual A+ Series, XD4, MACH4, PX and all printing systems based on the cab „X2“ board

Accessories for A4+

Equipamiento especial
- Tapa metálica

  Opcionalmente, las impresoras de etiquetas A4+ y A6+
  están disponibles con tapa metálica (estándar en la A8+).
- Sensor de etiquetas

  Reflexivo superior
- Adapter 100 mm Ø

  Para mantener al mínimo la curvatura del material al permanecer apilado, se recomienda utilizar el mayor diámetro interior posible.
- Tarjeta de memoria

  CompactFlash tipo l
- Teclado estándar USB

  Conexión USB, Cantidad de teclas: 115
- Panel operativo externo

  Cuando la instalación de la impresora impide el acceso al panel operativo, es posible conectar un panel externo. Adicionalmente dispone de una ranura para tarjetas de memoria CF, tipo 1, y una interfaz tipo Host.
- Adaptador de pausa PS7

  El trabajo de impresión se detiene mediante la señal de pausa .Al activarse la señal, se termina el proceso de impresión en curso.
  Interfaz E/S:
  Entradas: Pausa, fallo externo
  Salidas: Impresora sin cola de impresión, impresora no preparada, Impresión iniciada
- Verificador CC para códigos de barras lineales y en 2D

  El lector verifica la legibilidad o el contenido de los códigos de barras impresos en posición horizontal o vertical justo después de la impresión. Si el código es erróneo se interrumpe el proceso de impresión y la etiqueta se retira.
  El verificador se puede usar en combinación con modo de corte, modo dispensador o rebobinador externo. Más información en el manual de usuario.

Interfaces
- Interfaz Centronics

  bidireccional según IEEE 1284
- Interfaz RS422/RS485

  1.200 hasta 230.400 baudios/8 bits
- Selección de etiquetas: caja E/S

  Desde un control maestro, se pueden cargar mediante p.e un PLC desde una tarjeta de memoria hasta 16 etiquetas diferentes.
- Tarjeta WLAN cab 802.11 b/g

Cable de Conexión
- Cable de conexión RS232 C

  9/9-pins, 3m de longitud
- Cable de conexión intermedia

  3m gris
