Laser-Werkzeug-Codiersystem TOOLMARK100
Werkzeuge eindeutig und dauerhaft kennzeichnen
Mit TOOLMARK 100 sind Sie in der Lage, Werkzeuge aus Stahl oder Hartmetall (z.B. Bohrer und Fräser) ab einem Durchmesser von 4 mm mit einem Data-Matrix-Code eindeutig und dauerhaft zu kennzeichnen.
Egal ob die Kennzeichnung als Code, Text oder als Grafik erfolgen soll, die einzigartige Software TOOLSTAR beschriftet Ihre Teile einfach und mit intuitiver Bedienung einzeln oder in Serie (Palettenverarbeitung). TOOLSTAR kann über Middleware an nahezu alle Datenbank-, PP- und ERP-Systeme angeschlossen werden.
Werkzeuge werden unverwechselbar und können mit einem Hand-Codelesegerät einfach und schnell ausgelesen werden. TOOLMARK 100 findet unter anderem Anwendung bei Werkzeugherstellern, Werkzeugvertriebsfirmen, in der Werkzeugbeschichtung, bei Werkzeugschärfdiensten, in Werkzeugverwaltungssystemen oder für die generelle Bauteilbeschriftung in der Serienproduktion.
TOOLMARK 100 Ansichten und Video
-
vergrößern
Laser-Werkzeug-Codiersystem TOOLMARK 100
-
vergrößern
Faserlaser für Beschriftung
cw Laserleistung 10/20 Watt
-
vergrößern

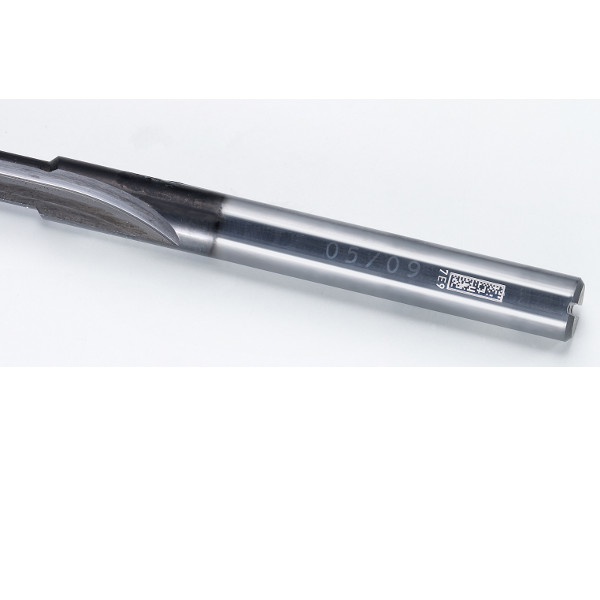

Werkzeug-Codierung
-
vergrößern
Rückverfolgung
-
Video ansehen
Laser-Werkzeug-Codiersystem TOOLMARK 100
Lieferumfang
- Bedienungsanleitung
- Netzanschlusskabel
- Anschlusskabel FL, Länge 3 m
- Anschlusskabel PC, Länge 3 m
- Anschlusskabel Absaugung, Länge 3 m
- Tragarm LCD/TFT-Bildschirm mit Tastaturablage
Laser-Werkzeug-Codiersystem für die eindeutige und dauerhafte Kennzeichnung
Besuchen Sie uns in Halle 4 auf Stand D51. Wir nehmen uns gerne Zeit für Sie.
Schutzgehäuse
Arbeitsraum L x H x B:
980 x 980 x 460 mm
Objektive F-Theta:
160 / 254
Beschriftungsfeld:
112 x 112 mm @ F-Theta 160
180 x 180 mm @ F-Theta 254
Werkstückhöhe:
max. 370 mm @ F-Theta 160
max. 210 mm @ F-Theta 254
Außenmaße L x B x H:
1120 x 1000 x 2280 mm (o. Schwenkarm)
Gewicht betriebsbereit:
ca. 460 kg
Betriebsdaten
Spannung:
220-240 V @ LSG 230 V
100-140 V @ LSG 120 V
Frequenz:
50/60 Hz
Leistungsaufnahme:
3500 Watt @ LSG 230 V
1750 Watt @ LSG 120 V
Laserschutzklasse:
1
Zulassung:
CE
Beschriftungslaser
Absaug- / Filteranlage
Anwenderbericht
Anwenderbericht EITEC GmbH & Co. KG: "Es kommen keinerlei Fehler mehr vor"
Laser-Werkzeug-Codiersystem für die eindeutige und dauerhafte Kennzeichnung
Video: Laser-Werkzeug-Codier-System TOOLMARK100
Bereitgestellt von YouTube. Weitere cab Videos ansehen im cab Channel auf YouTube.
Weitere Formate
- Laser-Werkzeug-Codier-System TOOLMARK100 (WMV, 7,6 MB)
-
Laser-Werkzeug-Codier-System TOOLMARK100 (MPEG-4, 5,9 MB)
Erforderliche Player:
- Für Flash: Adobe Flash Player
- Für WMV: Windows Media Player
- Für MPEG-4: VLC Player
