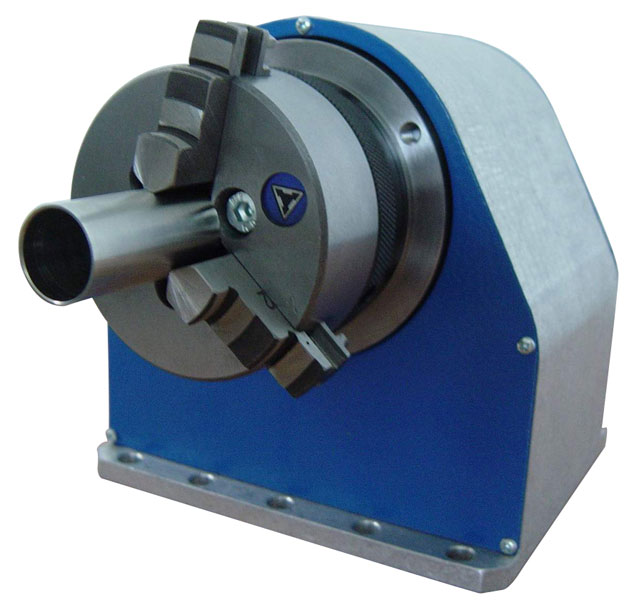

Drehachse ZD 30

Die Drehachse ZD 30 wird für die Umfangsbeschriftung von rotationssymmetrischen Werkstücken verwendet und ist für die Integration in LSG 65 und LSG 100 geeignet.

Ansicht und Video

• vergrößern

  Drehachse ZD 30

  0-359° Drehwinkel

• Video ansehen

  Drehachse ZD 30

  für  Umfangsbeschriftung

Übersichtsbroschüre

Produktkennzeichnungen der Zukunft - made in Germany.

Etikettendrucker, Etikettierung, Beschriftungslaser (PDF: 2,1 MB)

Für den sicheren Einsatz

Die industrielle Lösung zur Laserbeschriftung für Serienteile.

Laserschutzgehäuse LSG 100

Beschreibung

Achsentyp:
Drehachse

Technische Daten

Antrieb:
Schrittmotor

Drehwinkel:
0-360°

Auflösung:
108 Sek.

Maximales Drehmoment:
12 Nm

Software

Software:
Integration in Lasersoftware cablase, Laser Control, Magic Mark
DLL Anbindung oder Direktprogrammierung möglich

Schnittstelle:
RS 232

Betriebsarten:
Hand / Automatik

Steuerung

Spannungsversorgung:
100-240 VAC - 50/60 Hz

Leistungsaufnahme:
max. 150 Watt

Umgebungstemperatur:
bis 40 °C im Dauerbetrieb

Video: ZD30 Drehachse

Bereitgestellt von YouTube. Weitere cab Videos ansehen im cab Channel auf YouTube.


Weitere Formate

• ZD30 Drehachse  (WMV, 2,7 MB)
• ZD30 Drehachse (MPEG-4, 1,7 MB)


Erforderliche Player:

• Für Flash: Adobe Flash Player
• Für WMV: Windows Media Player
• Für MPEG-4: VLC Player

Dokumentation

• Kataloge

  • Titel	Format	Version	zuletzt geändert	Sprache
    Produktkennzeichnung Übersicht	2.1 MB	8.0	22.02.2012	Deutsch
